热浸锌和冷浸锌的区别VIP专享VIP免费

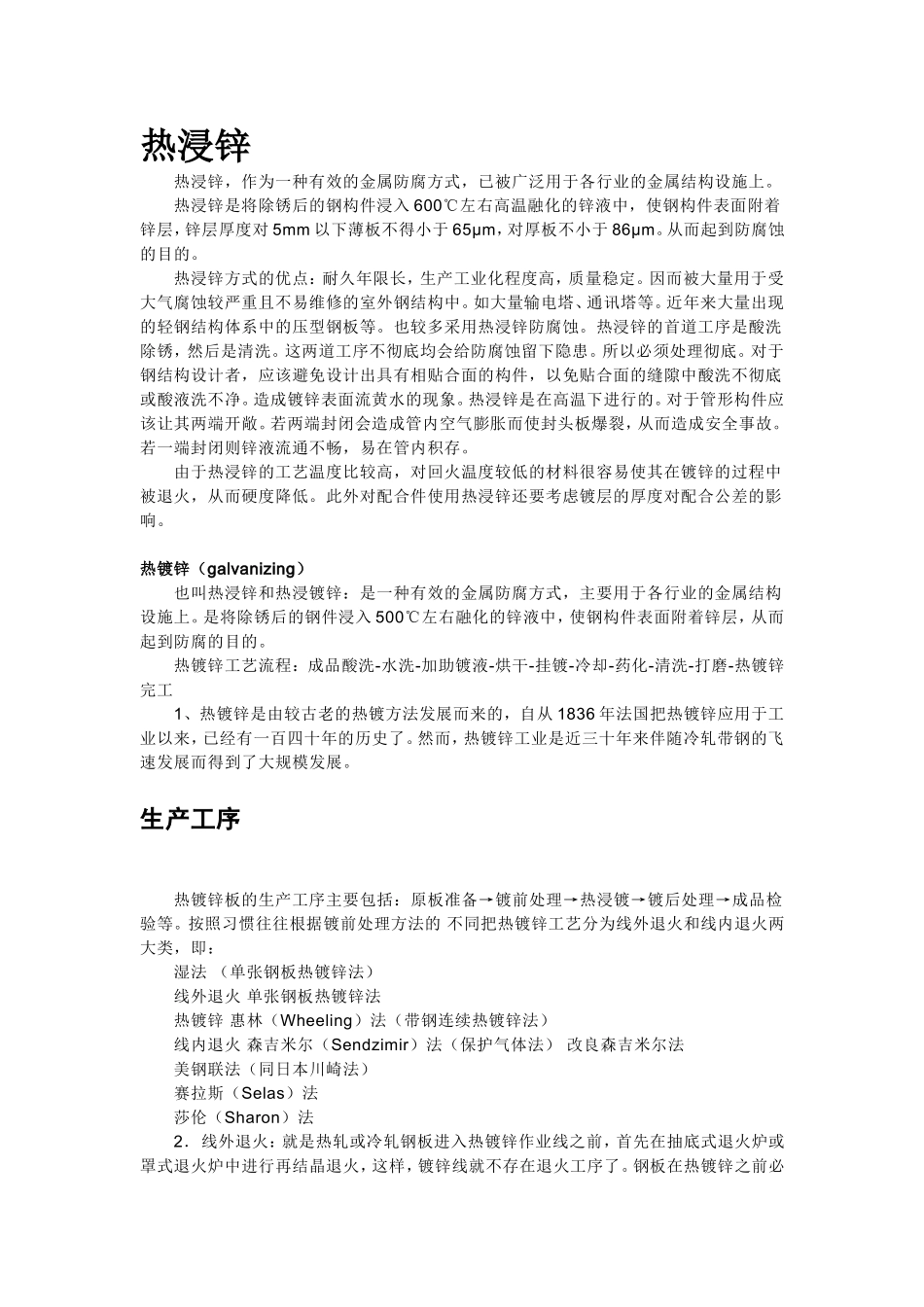

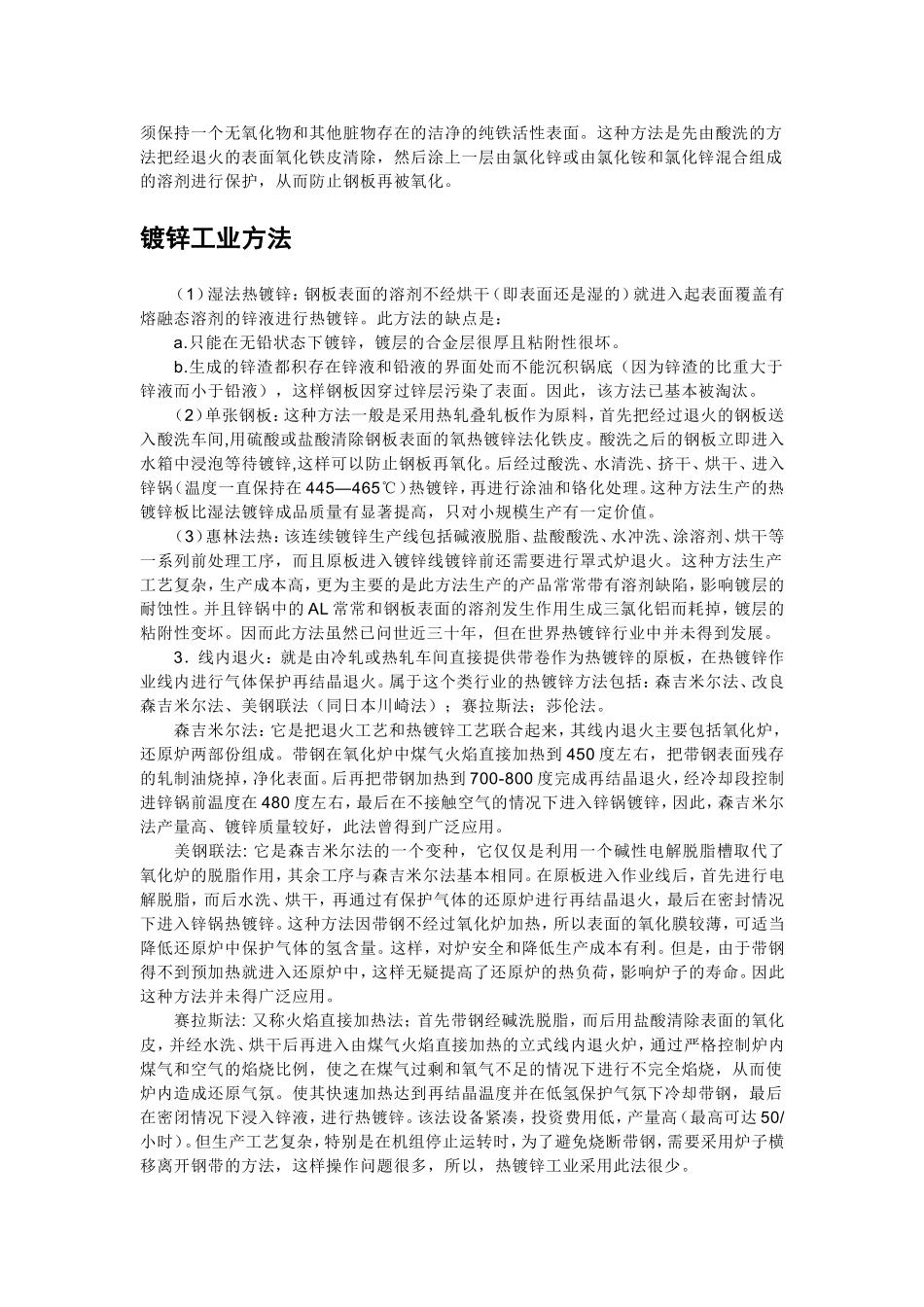

热浸锌热浸锌，作为一种有效的金属防腐方式，已被广泛用于各行业的金属结构设施上。热浸锌是将除锈后的钢构件浸入600℃左右高温融化的锌液中，使钢构件表面附着锌层，锌层厚度对5mm以下薄板不得小于65μm，对厚板不小于86μm。从而起到防腐蚀的目的。热浸锌方式的优点：耐久年限长，生产工业化程度高，质量稳定。因而被大量用于受大气腐蚀较严重且不易维修的室外钢结构中。如大量输电塔、通讯塔等。近年来大量出现的轻钢结构体系中的压型钢板等。也较多采用热浸锌防腐蚀。热浸锌的首道工序是酸洗除锈，然后是清洗。这两道工序不彻底均会给防腐蚀留下隐患。所以必须处理彻底。对于钢结构设计者，应该避免设计出具有相贴合面的构件，以免贴合面的缝隙中酸洗不彻底或酸液洗不净。造成镀锌表面流黄水的现象。热浸锌是在高温下进行的。对于管形构件应该让其两端开敞。若两端封闭会造成管内空气膨胀而使封头板爆裂，从而造成安全事故。若一端封闭则锌液流通不畅，易在管内积存。由于热浸锌的工艺温度比较高，对回火温度较低的材料很容易使其在镀锌的过程中被退火，从而硬度降低。此外对配合件使用热浸锌还要考虑镀层的厚度对配合公差的影响。热镀锌（galvanizing）也叫热浸锌和热浸镀锌：是一种有效的金属防腐方式，主要用于各行业的金属结构设施上。是将除锈后的钢件浸入500℃左右融化的锌液中，使钢构件表面附着锌层，从而起到防腐的目的。热镀锌工艺流程：成品酸洗-水洗-加助镀液-烘干-挂镀-冷却-药化-清洗-打磨-热镀锌完工1、热镀锌是由较古老的热镀方法发展而来的，自从1836年法国把热镀锌应用于工业以来，已经有一百四十年的历史了。然而，热镀锌工业是近三十年来伴随冷轧带钢的飞速发展而得到了大规模发展。生产工序热镀锌板的生产工序主要包括：原板准备→镀前处理→热浸镀→镀后处理→成品检验等。按照习惯往往根据镀前处理方法的不同把热镀锌工艺分为线外退火和线内退火两大类，即：湿法（单张钢板热镀锌法）线外退火单张钢板热镀锌法热镀锌惠林（Wheeling）法（带钢连续热镀锌法）线内退火森吉米尔（Sendzimir）法（保护气体法）改良森吉米尔法美钢联法（同日本川崎法）赛拉斯（Selas）法莎伦（Sharon）法2．线外退火：就是热轧或冷轧钢板进入热镀锌作业线之前，首先在抽底式退火炉或罩式退火炉中进行再结晶退火，这样，镀锌线就不存在退火工序了。钢板在热镀锌之前必须保持一个无氧化物和其他脏物存在的洁净的纯铁活性表面。这种方法是先由酸洗的方法把经退火的表面氧化铁皮清除，然后涂上一层由氯化锌或由氯化铵和氯化锌混合组成的溶剂进行保护，从而防止钢板再被氧化。镀锌工业方法（1）湿法热镀锌：钢板表面的溶剂不经烘干（即表面还是湿的）就进入起表面覆盖有熔融态溶剂的锌液进行热镀锌。此方法的缺点是：a.只能在无铅状态下镀锌，镀层的合金层很厚且粘附性很坏。b.生成的锌渣都积存在锌液和铅液的界面处而不能沉积锅底（因为锌渣的比重大于锌液而小于铅液），这样钢板因穿过锌层污染了表面。因此，该方法已基本被淘汰。（2）单张钢板：这种方法一般是采用热轧叠轧板作为原料，首先把经过退火的钢板送入酸洗车间,用硫酸或盐酸清除钢板表面的氧热镀锌法化铁皮。酸洗之后的钢板立即进入水箱中浸泡等待镀锌,这样可以防止钢板再氧化。后经过酸洗、水清洗、挤干、烘干、进入锌锅（温度一直保持在445—465℃）热镀锌，再进行涂油和铬化处理。这种方法生产的热镀锌板比湿法镀锌成品质量有显著提高，只对小规模生产有一定价值。（3）惠林法热：该连续镀锌生产线包括碱液脱脂、盐酸酸洗、水冲洗、涂溶剂、烘干等一系列前处理工序，而且原板进入镀锌线镀锌前还需要进行罩式炉退火。这种方法生产工艺复杂，生产成本高，更为主要的是此方法生产的产品常常带有溶剂缺陷，影响镀层的耐蚀性。并且锌锅中的AL常常和钢板表面的溶剂发生作用生成三氯化铝而耗掉，镀层的粘附性变坏。因而此方法虽然已问世近三十年，但在世界热镀锌行业中并未得到发展。3．线内退火：就是由冷轧或热轧车间直接提供带卷作为热镀锌的原板，在热镀锌作业线内进行气体保护再结晶退火。属于这个类行业的热镀锌方...
