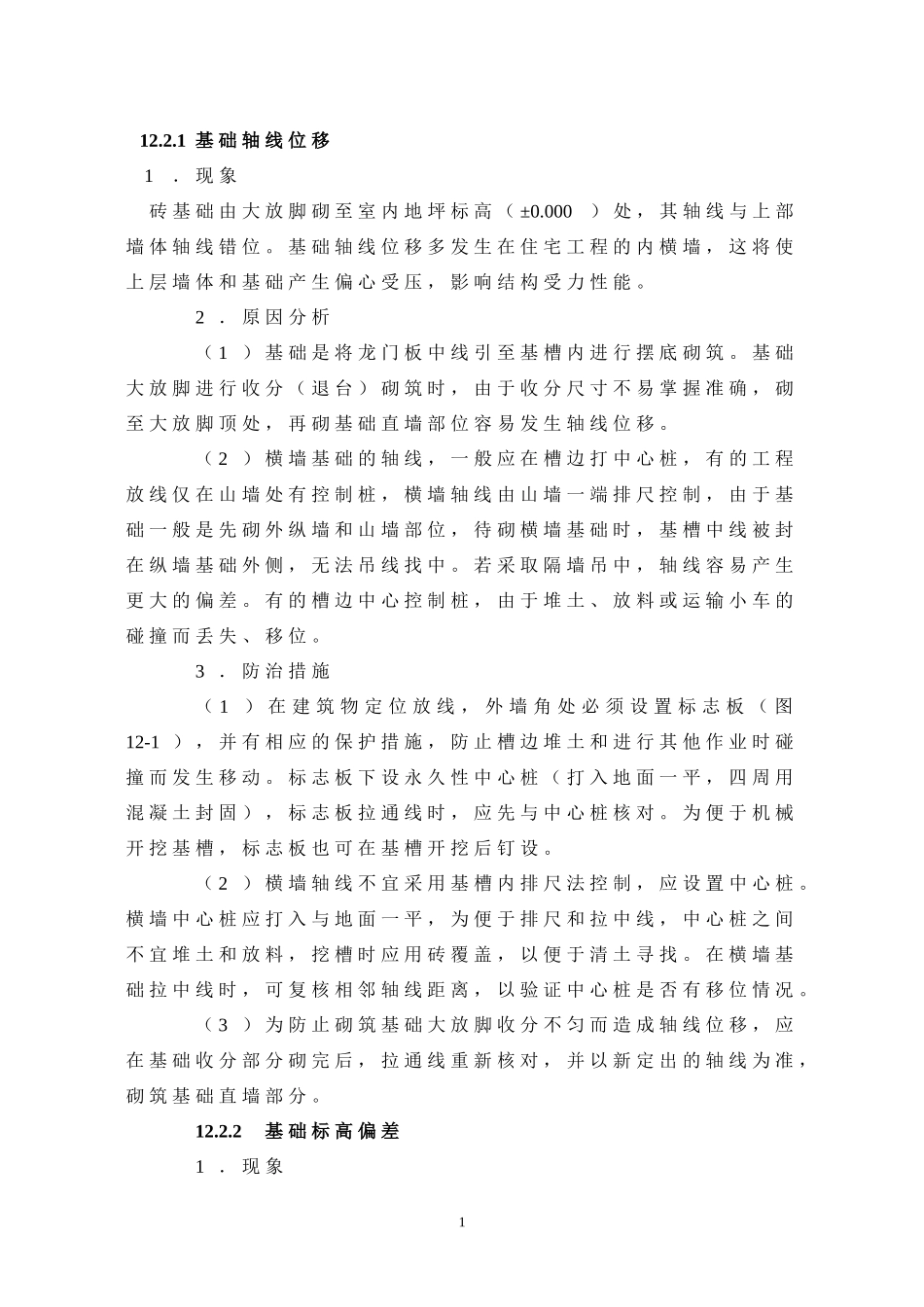

12.2.1基础轴线位移1.现象砖基础由大放脚砌至室内地坪标高(±0.000)处,其轴线与上部墙体轴线错位。基础轴线位移多发生在住宅工程的内横墙,这将使上层墙体和基础产生偏心受压,影响结构受力性能。2.原因分析(1)基础是将龙门板中线引至基槽内进行摆底砌筑。基础大放脚进行收分(退台)砌筑时,由于收分尺寸不易掌握准确,砌至大放脚顶处,再砌基础直墙部位容易发生轴线位移。(2)横墙基础的轴线,一般应在槽边打中心桩,有的工程放线仅在山墙处有控制桩,横墙轴线由山墙一端排尺控制,由于基础一般是先砌外纵墙和山墙部位,待砌横墙基础时,基槽中线被封在纵墙基础外侧,无法吊线找中。若采取隔墙吊中,轴线容易产生更大的偏差。有的槽边中心控制桩,由于堆土、放料或运输小车的碰撞而丢失、移位。3.防治措施(1)在建筑物定位放线,外墙角处必须设置标志板(图12-1),并有相应的保护措施,防止槽边堆土和进行其他作业时碰撞而发生移动。标志板下设永久性中心桩(打入地面一平,四周用混凝土封固),标志板拉通线时,应先与中心桩核对。为便于机械开挖基槽,标志板也可在基槽开挖后钉设。(2)横墙轴线不宜采用基槽内排尺法控制,应设置中心桩。横墙中心桩应打入与地面一平,为便于排尺和拉中线,中心桩之间不宜堆土和放料,挖槽时应用砖覆盖,以便于清土寻找。在横墙基础拉中线时,可复核相邻轴线距离,以验证中心桩是否有移位情况。(3)为防止砌筑基础大放脚收分不匀而造成轴线位移,应在基础收分部分砌完后,拉通线重新核对,并以新定出的轴线为准,砌筑基础直墙部分。12.2.2基础标高偏差1.现象1基础砌至室内地坪(±0.000)处,标高不在同一水平面。基础标高相差较大时,会影响上层墙体标高的控制。2.原因分析(1)砖基础下部的基层(灰土、混凝土)标高偏差较大,因而在砌筑基础时对标高不易控制。(2)由于基础大放脚宽大,基础皮数杆不能贴近,难以察觉所砌砖层与皮数杆的标高差。(3)基础大放脚填芯砖采用大面积铺灰的砌筑方法,由于铺灰厚薄不匀或铺灰面太长,砌筑速度跟不上,砂浆因停歇时间过久挤浆困难,灰缝不易压薄而出现冒高现象。3.防治措施(1)应加强对基层标高的控制,尽量控制在允许负偏差之内。砌筑基础前,应将基土垫平。(2)基础皮数杆可采用小断面(20mm×20mm)方木或钢筋制作,使用时,将皮数杆直接夹砌在基础中心位置。采用基础外侧立皮数杆检查标高时,应配以水准尺校对水平(图12-2)。(3)宽大基础大放脚的砌筑,应采取双面挂线保持横向水平,砌筑填芯砖应采取小面积铺灰,随铺随砌,顶面不应高于外侧跟线砖的高度。12.2.3基础防潮层失效基础防潮层作法大致有三种:(1)抹20mm厚1:2:3水泥砂浆(掺适量防水剂);(2)M10水泥砂浆二砖三缝;(3)60mm厚C15或C20混凝土圈梁。1.现象防潮层开裂或抹压不密实,不能有效地阻止地下水分沿基础向上渗透,造成墙体经常潮湿,使室内粉刷层剥落。外墙受潮后,经盐碱和冻融作用,年久后,砖墙表皮逐层酥松剥落,影响居住环境卫生和结构承载力。2.原因分析(1)防潮层的失效不是当时或短期内能发现的质量问题,因此,2施工质量容易被忽视。如施工中经常发生砂浆混用,将砌基础剩余的砂浆作为防潮砂浆使用,或在砌筑浆中随意加一些水泥,这些都达不到防潮砂浆的配合比要求。(2)在防潮层施工前,基面上不作清理,不浇水或浇水不够,影响防潮砂浆与基面的粘结。操作时表面抹压不实,养护不好,使防潮层因早期脱水,强度和密度达不到要求,或者出现裂缝。(3)冬期施工防潮层因受冻失效。3.防治措施(1)防潮层应作为独立的隐蔽工程项目,在整个建筑基础工程完工后进行操作,施工时尽量不留或少留施工缝。(2)防潮层下面三层砖要求满铺满挤,横、竖向灰缝砂浆都要饱满,240mm墙防潮层下的顶皮砖,应采用满丁砌法。(3)防潮层施工宜安排在基础房心土回填后进行,避免填土时对防潮层的损坏。(4)如设计对防潮层作法未作具体规定时,宜采用20mm厚1:2.5水泥砂浆掺适量防水剂的作法,操作要求如下。1)清除基面上的泥土、砂浆等杂物,将被碰动的砖块重新砌筑,充分浇水润湿,待表面略见风干,即...
