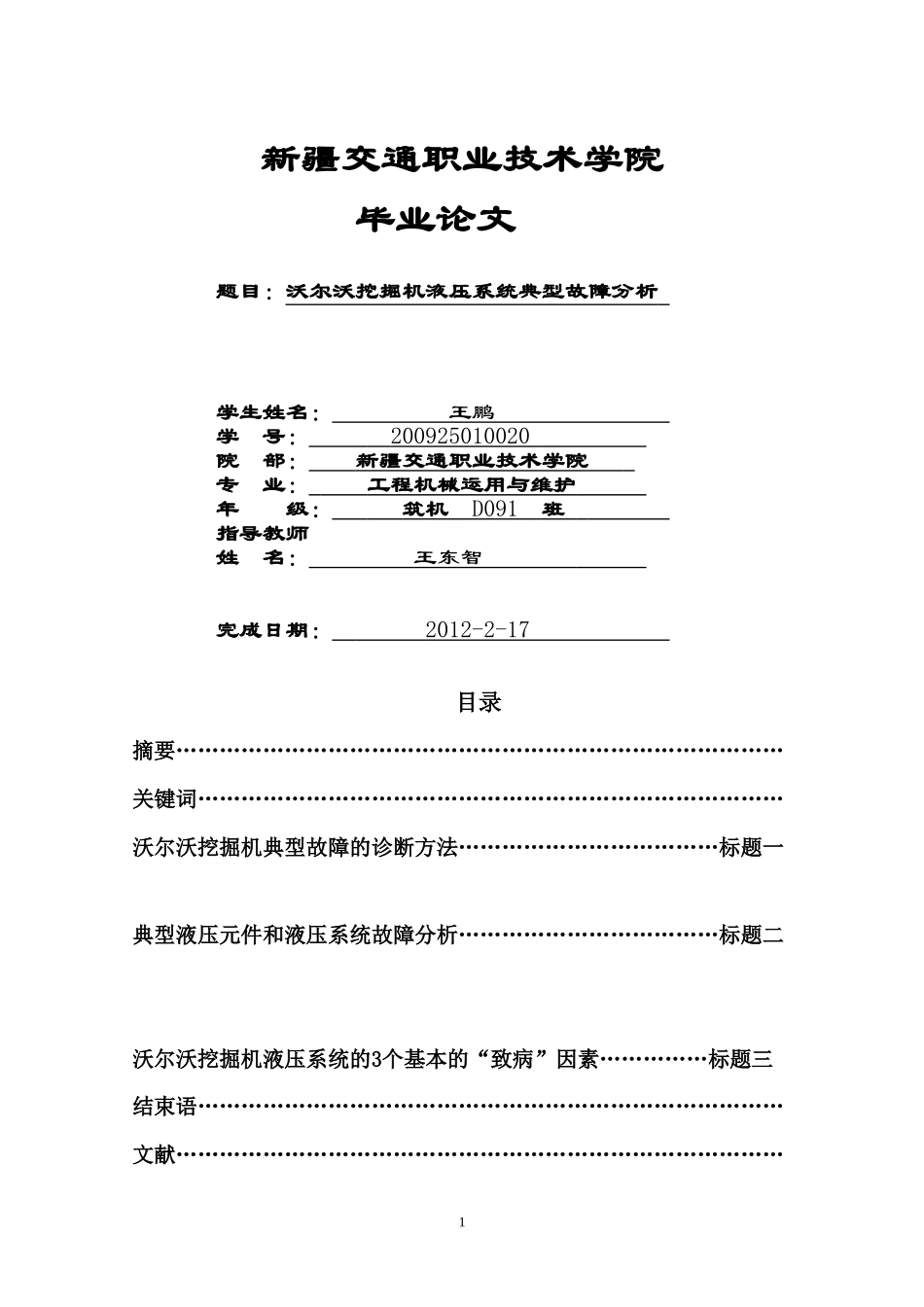

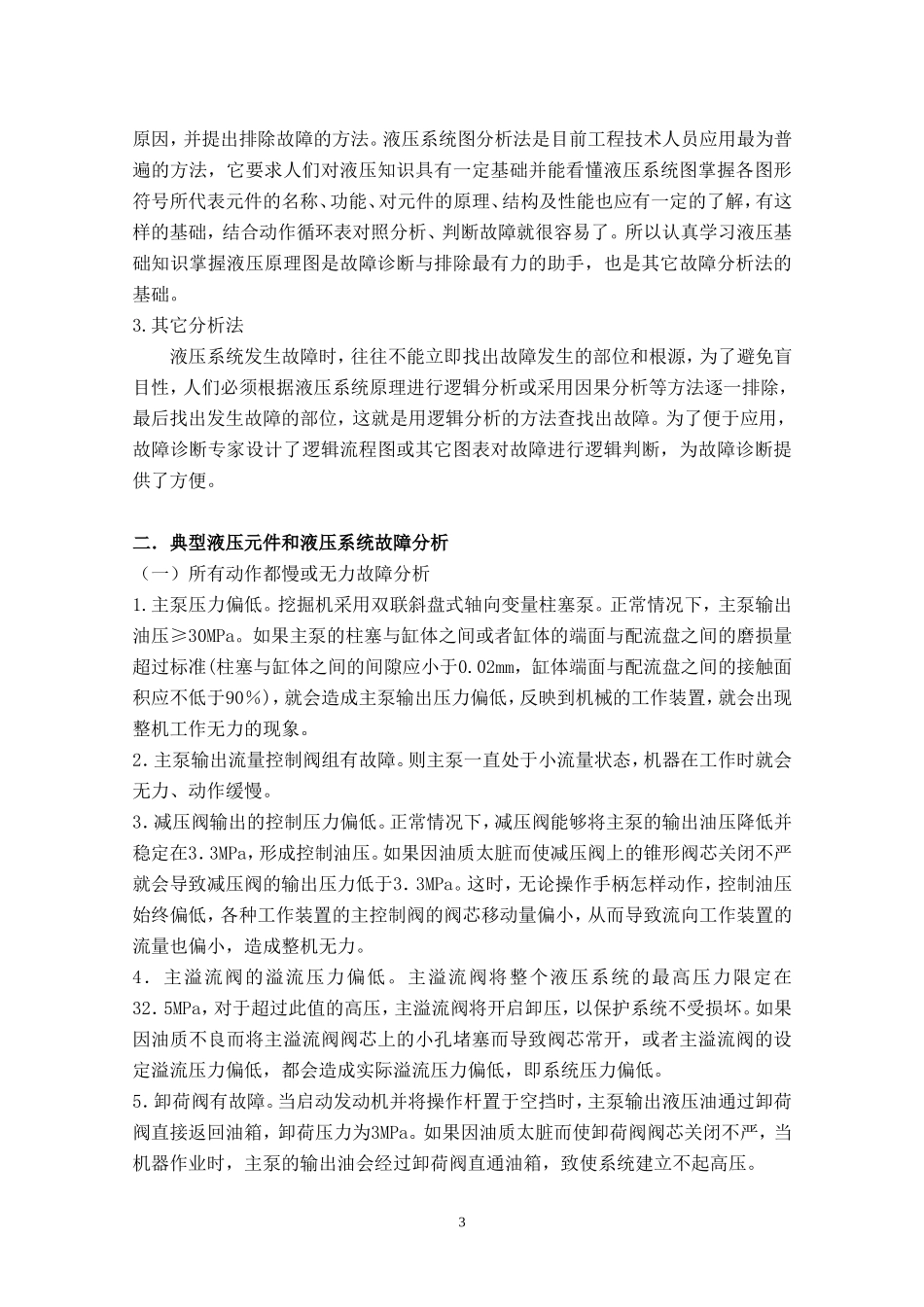

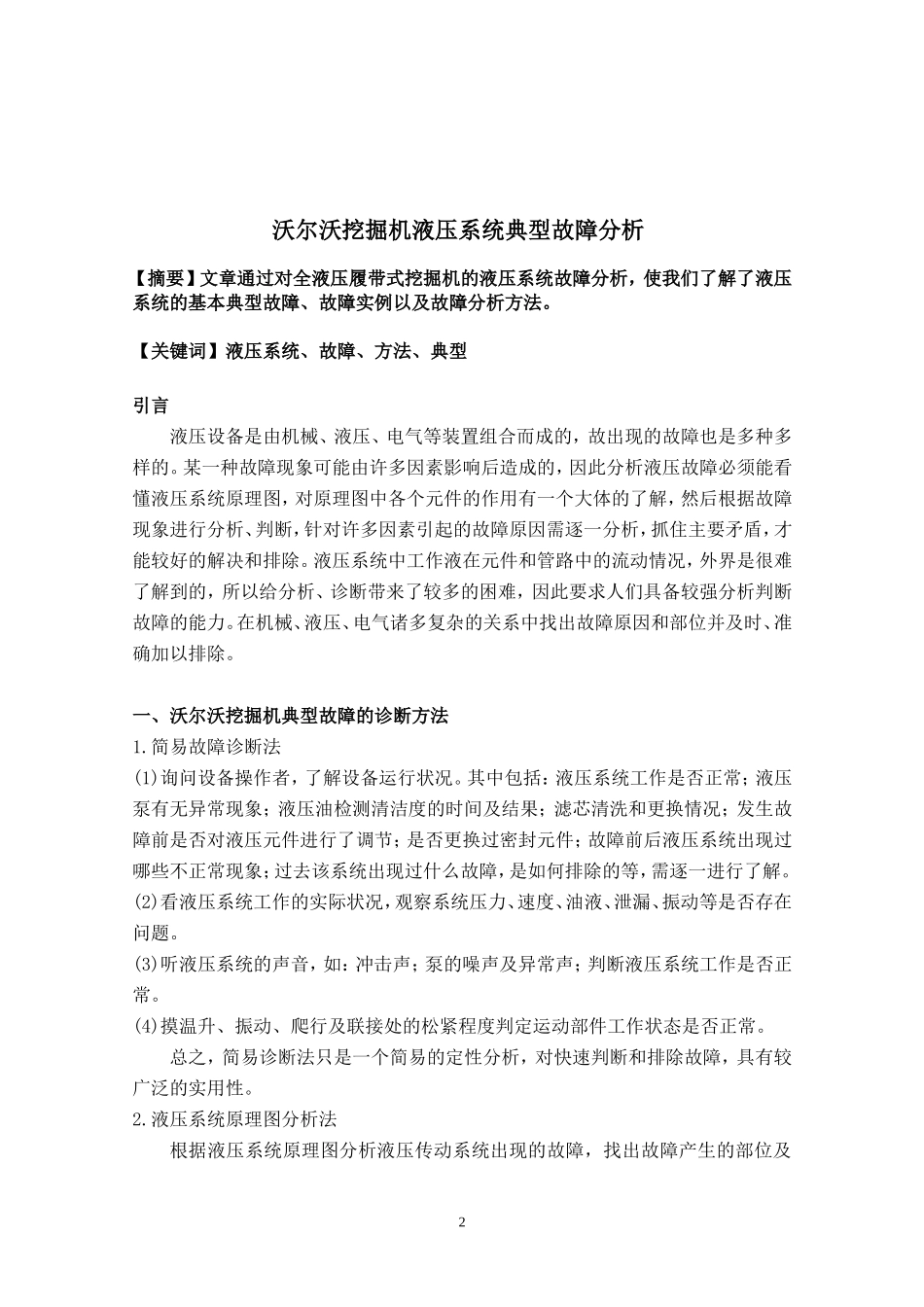

新疆交通职业技术学院毕业论文题目：沃尔沃挖掘机液压系统典型故障分析学生姓名：王鹏学号：200925010020院部：新疆交通职业技术学院专业：工程机械运用与维护年级：筑机D091班指导教师姓名：王东智完成日期：2012-2-17目录摘要…………………………………………………………………………关键词………………………………………………………………………沃尔沃挖掘机典型故障的诊断方法………………………………标题一典型液压元件和液压系统故障分析………………………………标题二沃尔沃挖掘机液压系统的3个基本的“致病”因素……………标题三结束语………………………………………………………………………文献…………………………………………………………………………1沃尔沃挖掘机液压系统典型故障分析【摘要】文章通过对全液压履带式挖掘机的液压系统故障分析，使我们了解了液压系统的基本典型故障、故障实例以及故障分析方法。【关键词】液压系统、故障、方法、典型引言液压设备是由机械、液压、电气等装置组合而成的，故出现的故障也是多种多样的。某一种故障现象可能由许多因素影响后造成的，因此分析液压故障必须能看懂液压系统原理图，对原理图中各个元件的作用有一个大体的了解，然后根据故障现象进行分析、判断，针对许多因素引起的故障原因需逐一分析，抓住主要矛盾，才能较好的解决和排除。液压系统中工作液在元件和管路中的流动情况，外界是很难了解到的，所以给分析、诊断带来了较多的困难，因此要求人们具备较强分析判断故障的能力。在机械、液压、电气诸多复杂的关系中找出故障原因和部位并及时、准确加以排除。一、沃尔沃挖掘机典型故障的诊断方法1.简易故障诊断法(1)询问设备操作者，了解设备运行状况。其中包括：液压系统工作是否正常；液压泵有无异常现象；液压油检测清洁度的时间及结果；滤芯清洗和更换情况；发生故障前是否对液压元件进行了调节；是否更换过密封元件；故障前后液压系统出现过哪些不正常现象；过去该系统出现过什么故障，是如何排除的等，需逐一进行了解。(2)看液压系统工作的实际状况，观察系统压力、速度、油液、泄漏、振动等是否存在问题。(3)听液压系统的声音，如：冲击声；泵的噪声及异常声；判断液压系统工作是否正常。(4)摸温升、振动、爬行及联接处的松紧程度判定运动部件工作状态是否正常。总之，简易诊断法只是一个简易的定性分析，对快速判断和排除故障，具有较广泛的实用性。2.液压系统原理图分析法根据液压系统原理图分析液压传动系统出现的故障，找出故障产生的部位及2原因，并提出排除故障的方法。液压系统图分析法是目前工程技术人员应用最为普遍的方法，它要求人们对液压知识具有一定基础并能看懂液压系统图掌握各图形符号所代表元件的名称、功能、对元件的原理、结构及性能也应有一定的了解，有这样的基础，结合动作循环表对照分析、判断故障就很容易了。所以认真学习液压基础知识掌握液压原理图是故障诊断与排除最有力的助手，也是其它故障分析法的基础。3.其它分析法液压系统发生故障时，往往不能立即找出故障发生的部位和根源，为了避免盲目性，人们必须根据液压系统原理进行逻辑分析或采用因果分析等方法逐一排除，最后找出发生故障的部位，这就是用逻辑分析的方法查找出故障。为了便于应用，故障诊断专家设计了逻辑流程图或其它图表对故障进行逻辑判断，为故障诊断提供了方便。二．典型液压元件和液压系统故障分析（一）所有动作都慢或无力故障分析1.主泵压力偏低。挖掘机采用双联斜盘式轴向变量柱塞泵。正常情况下，主泵输出油压≥30MPa。如果主泵的柱塞与缸体之间或者缸体的端面与配流盘之间的磨损量超过标准(柱塞与缸体之间的间隙应小于0.02mm，缸体端面与配流盘之间的接触面积应不低于90％)，就会造成主泵输出压力偏低，反映到机械的工作装置，就会出现整机工作无力的现象。2．主泵输出流量控制阀组有故障。则主泵一直处于小流量状态，机器在工作时就会无力、动作缓慢。3．减压阀输出的控制压力偏低。正常情况下，减压阀能够将主泵的输出油压降低并稳定在3．3MPa，形成控制油压。如果因油质太脏而使减压阀上...
