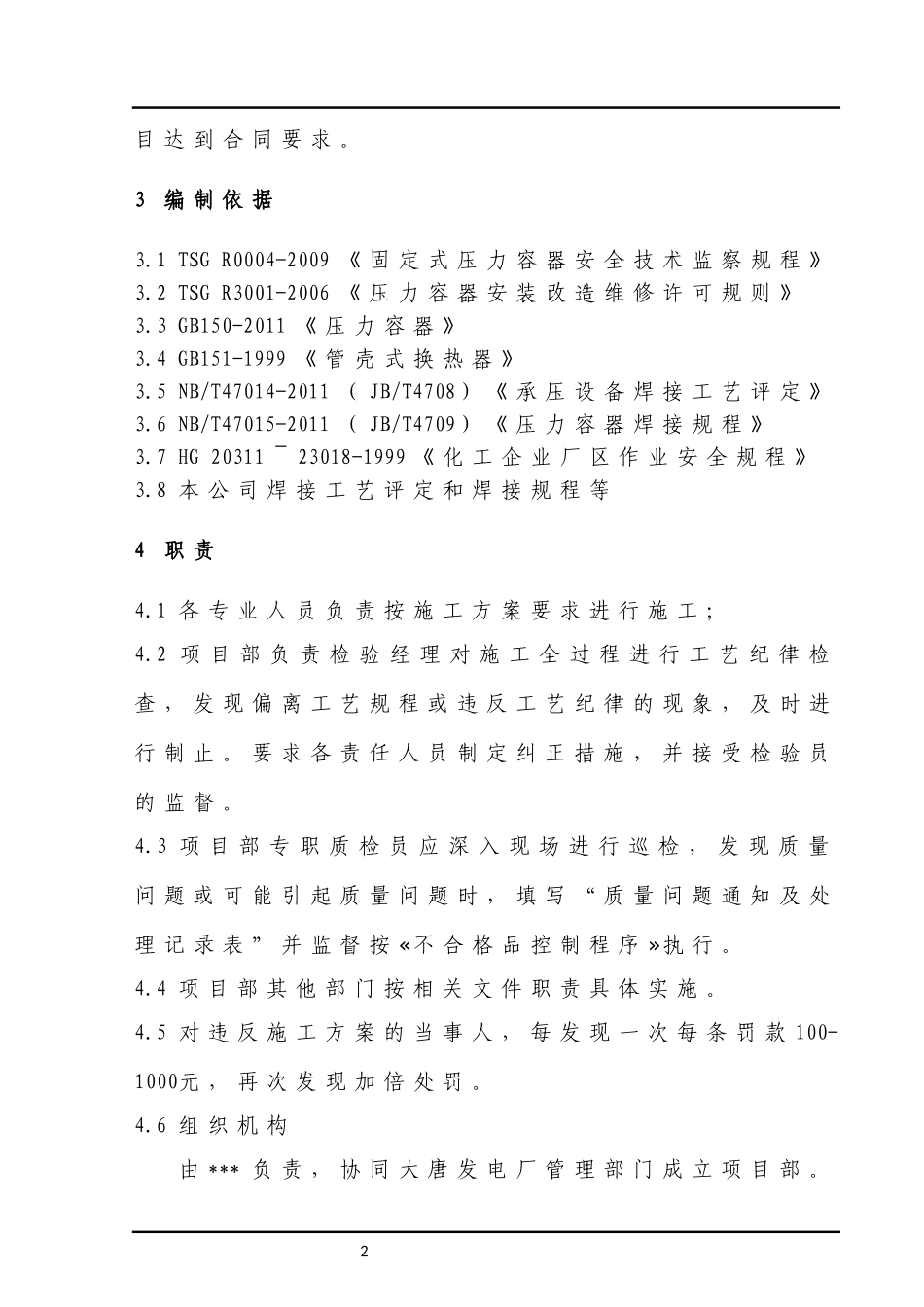

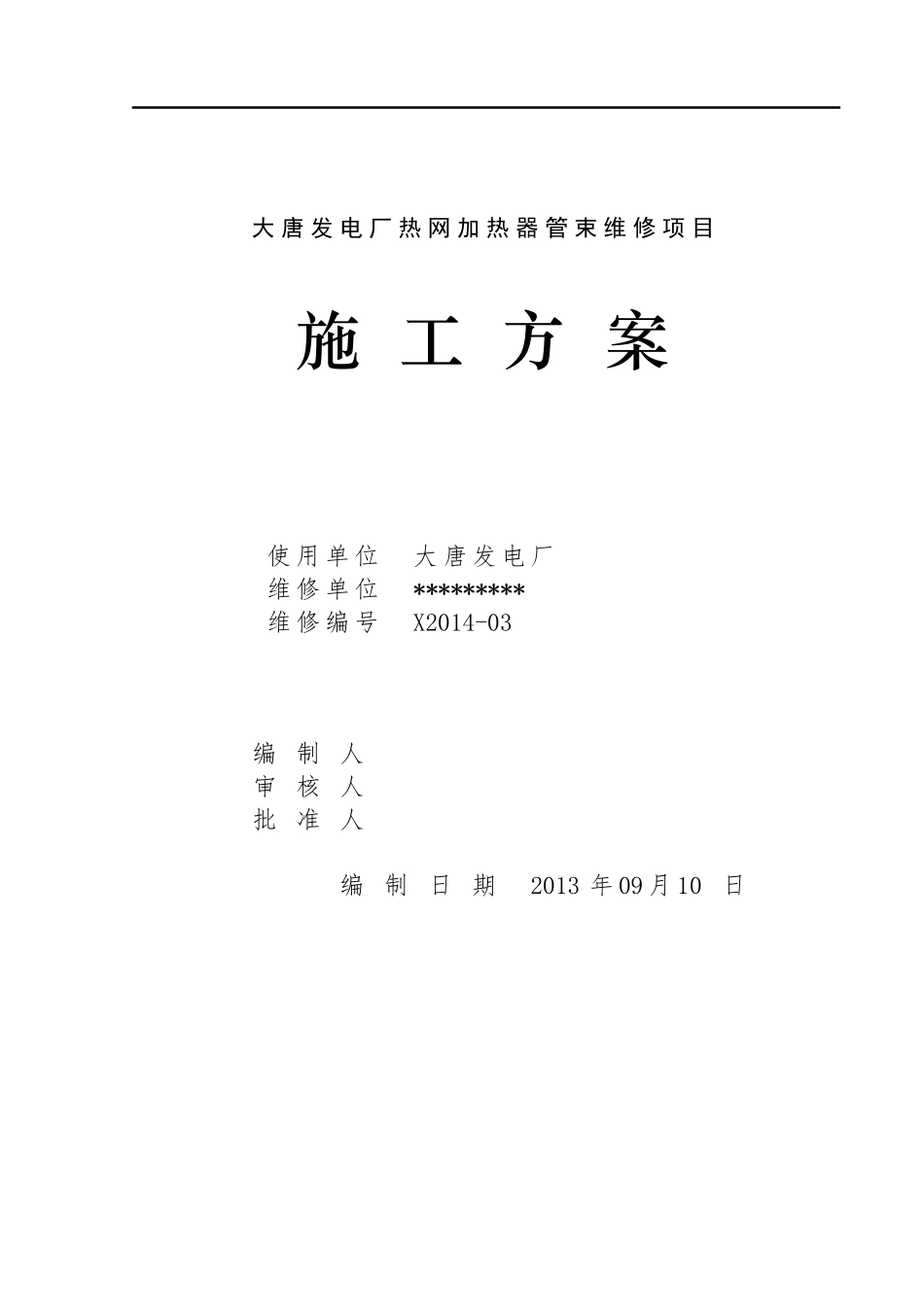

大唐发电厂热网加热器管束维修项目施工方案使用单位大唐发电厂维修单位*********维修编号X2014-03编制人审核人批准人编制日期2013年09月10日1.项目基本情况维修修原因及维修内容1、维修原因：本设备（8台）在运行过程中，出现泄漏；2、维修内容：先进行壳程气密试验确定泄漏部位及数量，根据其失效原因，对泄漏部位进行维修。2.质量目标按照我公司质量保证体系要求，确保整个施工过程处于控制状态，确保大唐发电厂热网加热器管束维修项1使用单位********使用证编号注册编号单位编号制造单位*********出厂编号设备名称热网加热器出厂日期2008年设备型号￠1700设备用途采暖设计压力0.6MPa（壳程）1.9MPa（管程）使用压力0.3MPa（壳程）0.8MPa（管程）设计温度180℃（管）、250℃（壳）使用温度主要受压元件材料壳体、管板：16MnR，换热管(￠25*1.5)：S30408介质水蒸汽（壳程）/水（管程）施工单位*********目达到合同要求。3编制依据3.1TSGR0004-2009《固定式压力容器安全技术监察规程》3.2TSGR3001-2006《压力容器安装改造维修许可规则》3.3GB150-2011《压力容器》3.4GB151-1999《管壳式换热器》3.5NB/T47014-2011（JB/T4708）《承压设备焊接工艺评定》3.6NB/T47015-2011（JB/T4709）《压力容器焊接规程》3.7HG20311~23018-1999《化工企业厂区作业安全规程》3.8本公司焊接工艺评定和焊接规程等4职责4.1各专业人员负责按施工方案要求进行施工；4.2项目部负责检验经理对施工全过程进行工艺纪律检查，发现偏离工艺规程或违反工艺纪律的现象，及时进行制止。要求各责任人员制定纠正措施，并接受检验员的监督。4.3项目部专职质检员应深入现场进行巡检，发现质量问题或可能引起质量问题时，填写“质量问题通知及处理记录表”并监督按«不合格品控制程序»执行。4.4项目部其他部门按相关文件职责具体实施。4.5对违反施工方案的当事人，每发现一次每条罚款100-1000元，再次发现加倍处罚。4.6组织机构由***负责，协同大唐发电厂管理部门成立项目部。2项目部分工：项目部：①********总经理负责指挥、调配、安装现场的人、材、物。②负责与甲方代表沟通协调，确保大唐发电厂的各项要求。大唐发电厂代表：负责传达大唐发电厂的各项要求，协调*****公司现场安装队的合理需求。安全组：负责现场一切安全措施：防火、防盗、防电、防人身伤害、防环境伤害。并制定相应的各项安全措施，负责现场实施。现场施工人员统一学习《电业安全工作规程》有关规定和施工安全知识。为防止出现人员坠落事故发生，人员在爬梯、脚手架等设备上进行作业时，必须佩戴安全帽、安全带等安全防护用品，用安全绳悬挂在安全位置后方可工作。人员不宜携带过多物品及工具，防止高空坠物造成人身伤害。起重班：现场安装需用起重吊车，需要有专业起重队负责拆除和吊运安装。在拆除和安装的过程中，根据现场的实际情况制定拆除和吊装的技术方案。钳工班：负责现场安装阀门、管口、管嘴等；换热器上的配3套设备仪表等，要做到拆除有标识，安装有记录，各种密封垫安装准确，紧固件均匀，保证不渗不漏，并且要进行热紧。保温装饰班：负责设备保温、设备外表面装饰。达到设备安装后恢复到拆除前的原貌。操控班：负责设备的试运行、调试各控制阀门的流量，在调控过程中，**公司钳工班听从大唐发电厂操作班师傅的指令，协助操作班将设备、调试到正常运行状态。5施工方案5.1施工工艺5.1.1拆装1）拆除保温层，未经许可，不准随意切割或焊接。2）拆除相应管线，提前用松动液处理好螺栓，拆除后做好标识，注意保护好密封面和螺栓孔。未经许可，不准随意切割或焊接。3）根据需要拆除管箱，提前用松动液处理好螺栓，拆除后做好标识，注意保护好密封面和螺栓孔。5.1.2气密捡漏关闭壳程所有阀门，壳程进行加压，最高压力不得超过0.6MPa；标识出所有泄漏管头位置，并做好记录；45.1.3拔管1）用磁力钻孔机清除泄漏管头。2）拔管3）清理两端管头，将损坏部分切断，并除去内外端锈渍。4）清理两端管板管孔，去除焊口表面锈渍。5）厚壁管头与管子施焊，按照焊接工艺规程和工艺卡，进行厚壁头与换热管焊接。5.1.4穿管将焊好后的换热管穿入管板中，找...
