土的力学性质试验检测方法VIP专享VIP免费

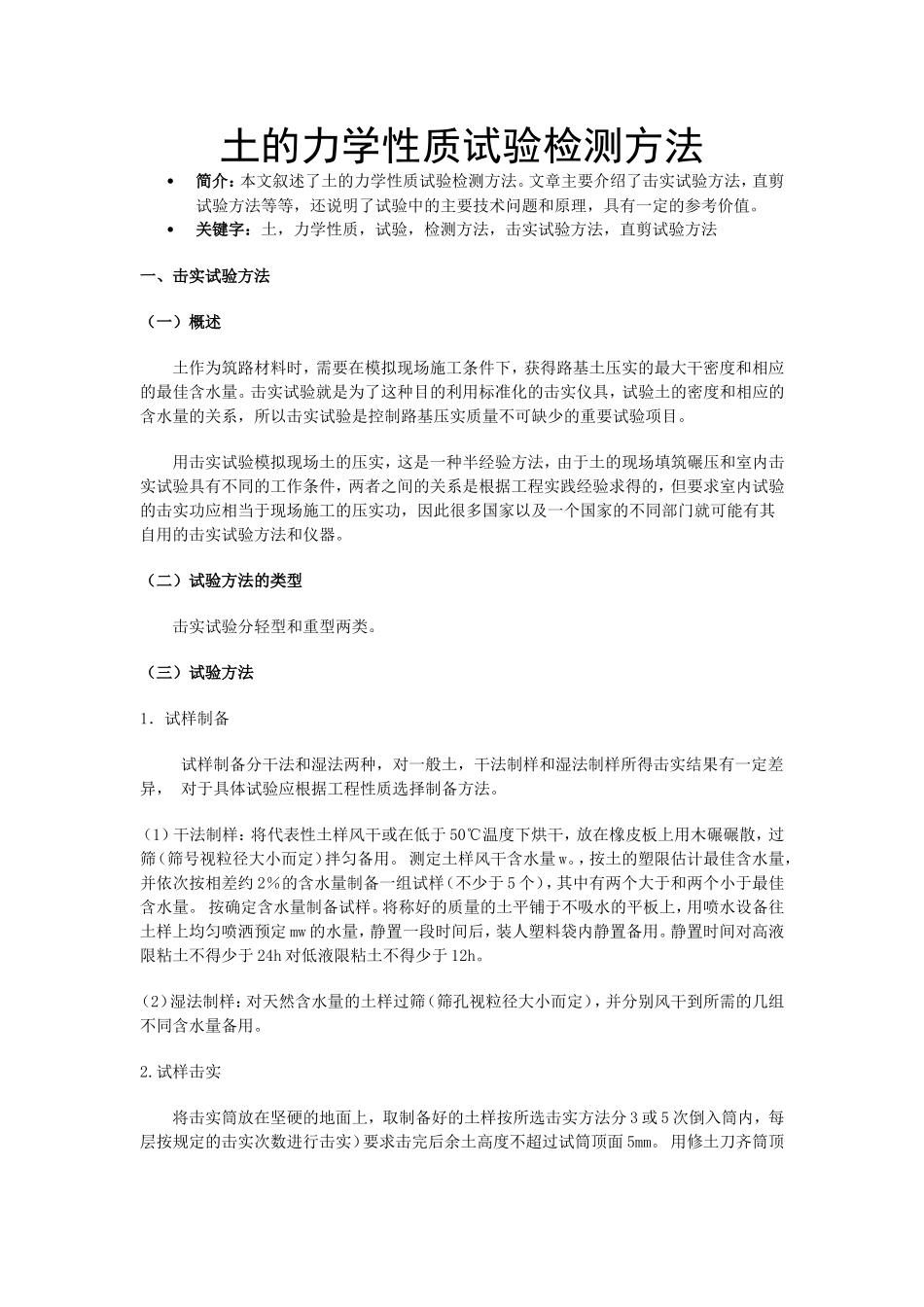

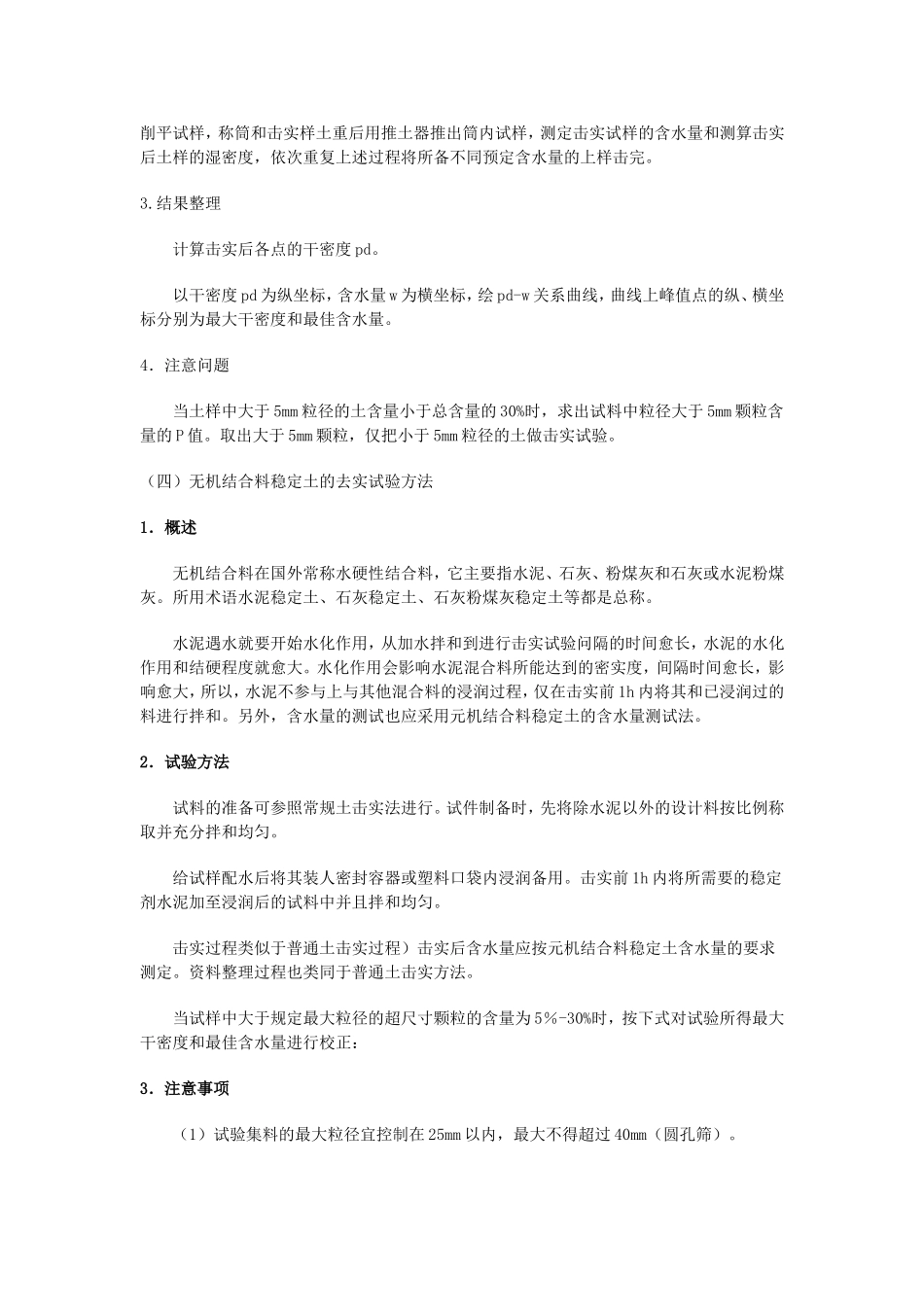

土的力学性质试验检测方法简介：本文叙述了土的力学性质试验检测方法。文章主要介绍了击实试验方法，直剪试验方法等等，还说明了试验中的主要技术问题和原理，具有一定的参考价值。关键字：土，力学性质，试验，检测方法，击实试验方法，直剪试验方法一、击实试验方法（一）概述土作为筑路材料时，需要在模拟现场施工条件下，获得路基土压实的最大干密度和相应的最佳含水量。击实试验就是为了这种目的利用标准化的击实仪具，试验土的密度和相应的含水量的关系，所以击实试验是控制路基压实质量不可缺少的重要试验项目。用击实试验模拟现场土的压实，这是一种半经验方法，由于土的现场填筑碾压和室内击实试验具有不同的工作条件，两者之间的关系是根据工程实践经验求得的，但要求室内试验的击实功应相当于现场施工的压实功，因此很多国家以及一个国家的不同部门就可能有其自用的击实试验方法和仪器。（二）试验方法的类型击实试验分轻型和重型两类。（三）试验方法1．试样制备试样制备分干法和湿法两种，对一般土，干法制样和湿法制样所得击实结果有一定差异，对于具体试验应根据工程性质选择制备方法。（1）干法制样：将代表性土样风干或在低于50℃温度下烘干，放在橡皮板上用木碾碾散，过筛（筛号视粒径大小而定）拌匀备用。测定土样风干含水量w。，按土的塑限估计最佳含水量，并依次按相差约2％的含水量制备一组试样（不少于5个），其中有两个大于和两个小于最佳含水量。按确定含水量制备试样。将称好的质量的土平铺于不吸水的平板上，用喷水设备往土样上均匀喷洒预定mw的水量，静置一段时间后，装人塑料袋内静置备用。静置时间对高液限粘土不得少于24h对低液限粘土不得少于12h。（2）湿法制样：对天然含水量的土样过筛（筛孔视粒径大小而定），并分别风干到所需的几组不同含水量备用。2.试样击实将击实筒放在坚硬的地面上，取制备好的土样按所选击实方法分3或5次倒入筒内，每层按规定的击实次数进行击实）要求击完后余土高度不超过试筒顶面5mm。用修土刀齐筒顶削平试样，称筒和击实样土重后用推土器推出筒内试样，测定击实试样的含水量和测算击实后土样的湿密度，依次重复上述过程将所备不同预定含水量的上样击完。3.结果整理计算击实后各点的干密度pd。以干密度pd为纵坐标，含水量w为横坐标，绘pd-w关系曲线，曲线上峰值点的纵、横坐标分别为最大干密度和最佳含水量。4．注意问题当土样中大于5mm粒径的土含量小于总含量的30%时，求出试料中粒径大于5mm颗粒含量的P值。取出大于5mm颗粒，仅把小于5mm粒径的土做击实试验。（四）无机结合料稳定土的去实试验方法1．概述无机结合料在国外常称水硬性结合料，它主要指水泥、石灰、粉煤灰和石灰或水泥粉煤灰。所用术语水泥稳定土、石灰稳定土、石灰粉煤灰稳定土等都是总称。水泥遇水就要开始水化作用，从加水拌和到进行击实试验问隔的时间愈长，水泥的水化作用和结硬程度就愈大。水化作用会影响水泥混合料所能达到的密实度，间隔时间愈长，影响愈大，所以，水泥不参与上与其他混合料的浸润过程，仅在击实前1h内将其和已浸润过的料进行拌和。另外，含水量的测试也应采用元机结合料稳定土的含水量测试法。2．试验方法试料的准备可参照常规土击实法进行。试件制备时，先将除水泥以外的设计料按比例称取并充分拌和均匀。给试样配水后将其装人密封容器或塑料口袋内浸润备用。击实前1h内将所需要的稳定剂水泥加至浸润后的试料中并且拌和均匀。击实过程类似于普通土击实过程）击实后含水量应按元机结合料稳定土含水量的要求测定。资料整理过程也类同于普通土击实方法。当试样中大于规定最大粒径的超尺寸颗粒的含量为5％-30%时，按下式对试验所得最大干密度和最佳含水量进行校正：3．注意事项（1）试验集料的最大粒径宜控制在25mm以内，最大不得超过40mm（圆孔筛）。（2）试料浸润时间：粘性土12-24h，粉性土6-8h，砂性土、砂砾土、红土砂砾、级配砂砾等4h左右，含土很少的未筛分碎石、砂砾和砂等2h。（3）试料浸润后才加水泥，并应在1h内完成击实试验，拌和后超过1h的试样，应予作废。石灰可与试料一起拌匀后浸润。（4）试料不得重复使用...
