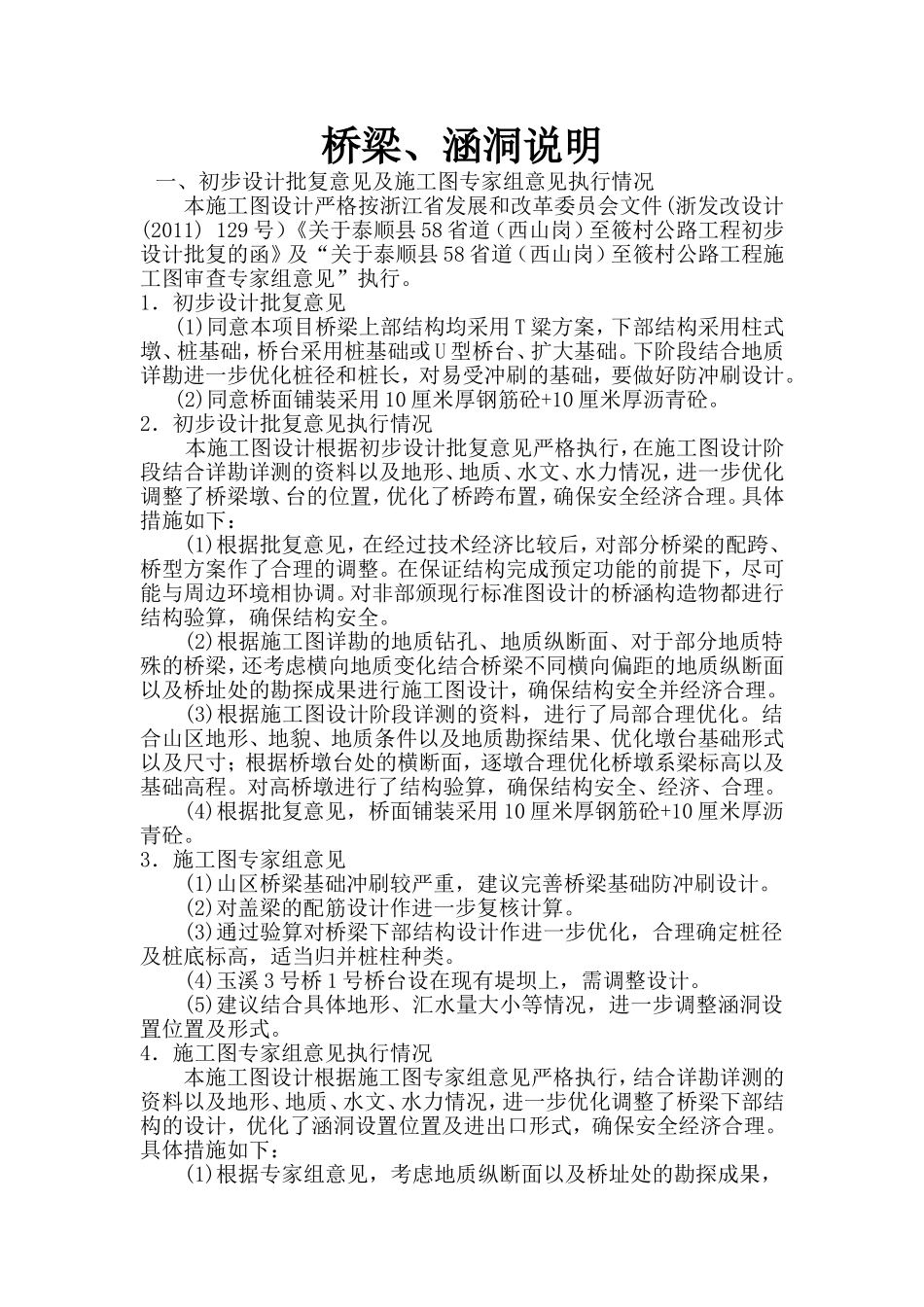

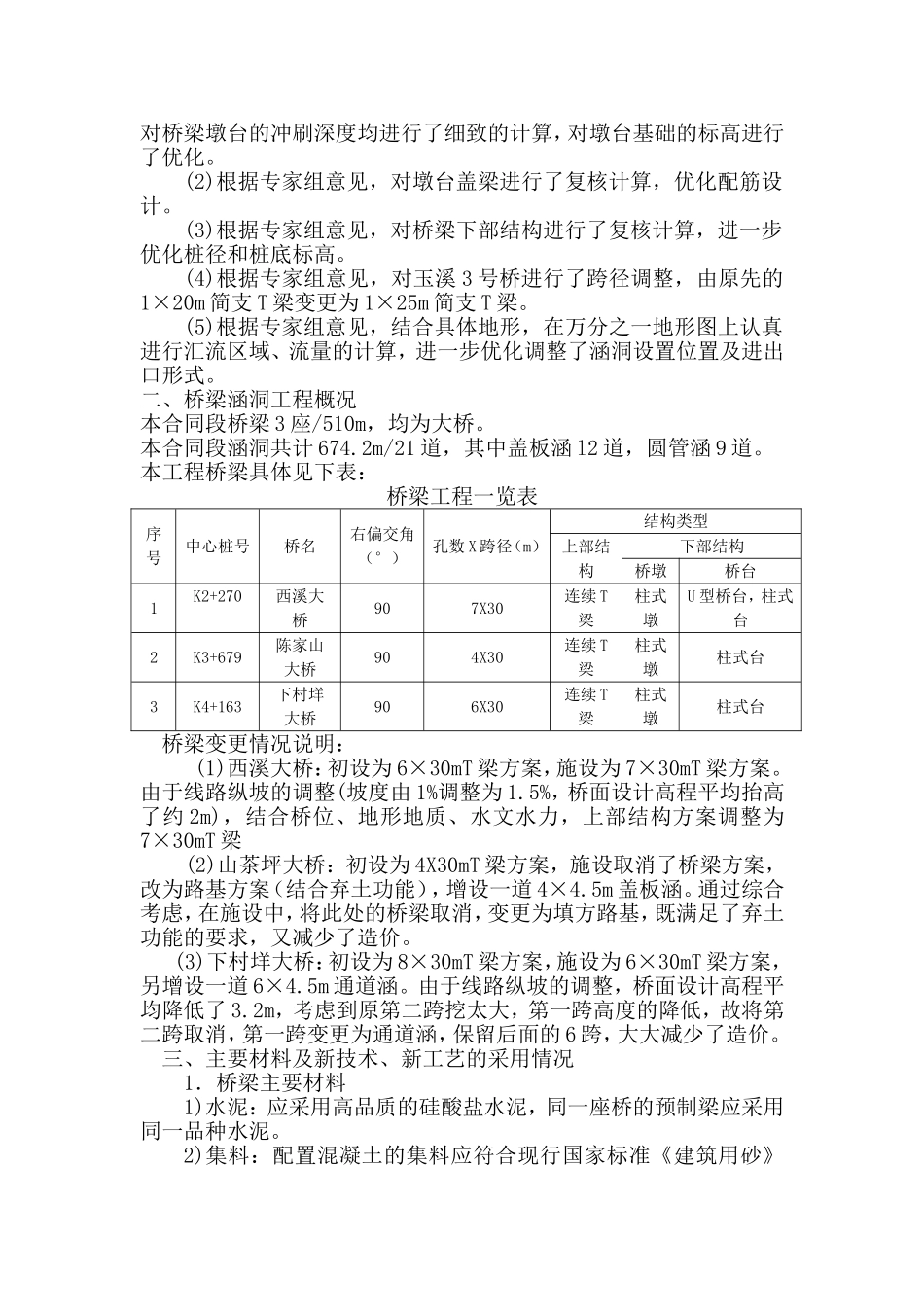

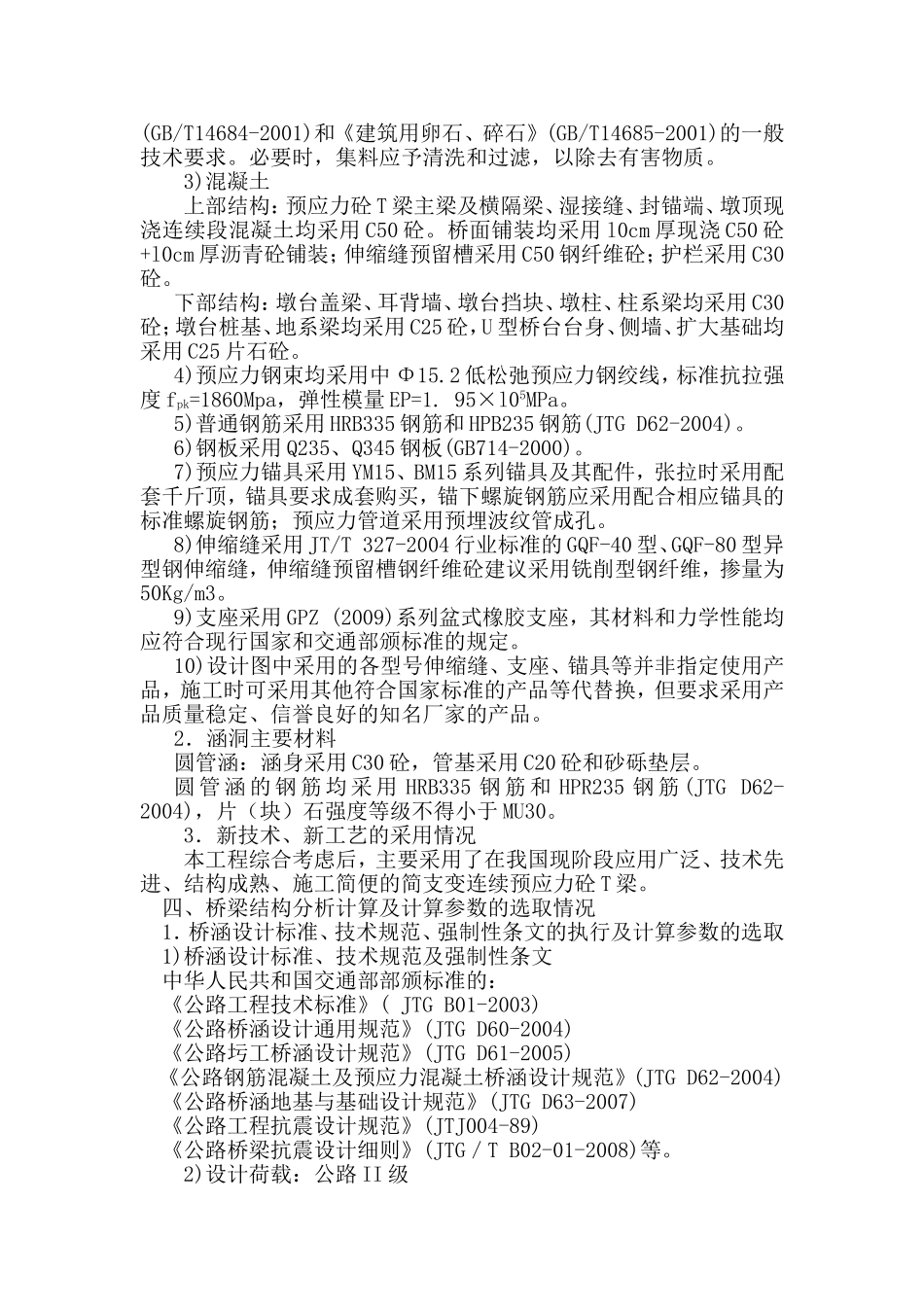

桥梁、涵洞说明一、初步设计批复意见及施工图专家组意见执行情况本施工图设计严格按浙江省发展和改革委员会文件(浙发改设计(2011)129号）《关于泰顺县58省道（西山岗）至筱村公路工程初步设计批复的函》及“关于泰顺县58省道（西山岗）至筱村公路工程施工图审查专家组意见”执行。1．初步设计批复意见(1)同意本项目桥梁上部结构均采用T粱方案，下部结构采用柱式墩、桩基础，桥台采用桩基础或U型桥台、扩大基础。下阶段结合地质详勘进一步优化桩径和桩长，对易受冲刷的基础，要做好防冲刷设计。(2)同意桥面铺装采用10厘米厚钢筋砼+10厘米厚沥青砼。2．初步设计批复意见执行情况本施工图设计根据初步设计批复意见严格执行，在施工图设计阶段结合详勘详测的资料以及地形、地质、水文、水力情况，进一步优化调整了桥梁墩、台的位置，优化了桥跨布置，确保安全经济合理。具体措施如下：(1)根据批复意见，在经过技术经济比较后，对部分桥梁的配跨、桥型方案作了合理的调整。在保证结构完成预定功能的前提下，尽可能与周边环境相协调。对非部颁现行标准图设计的桥涵构造物都进行结构验算，确保结构安全。(2)根据施工图详勘的地质钻孔、地质纵断面、对于部分地质特殊的桥梁，还考虑横向地质变化结合桥梁不同横向偏距的地质纵断面以及桥址处的勘探成果进行施工图设计，确保结构安全并经济合理。(3)根据施工图设计阶段详测的资料，进行了局部合理优化。结合山区地形、地貌、地质条件以及地质勘探结果、优化墩台基础形式以及尺寸；根据桥墩台处的横断面，逐墩合理优化桥墩系梁标高以及基础高程。对高桥墩进行了结构验算，确保结构安全、经济、合理。(4)根据批复意见，桥面铺装采用10厘米厚钢筋砼+10厘米厚沥青砼。3．施工图专家组意见(1)山区桥梁基础冲刷较严重，建议完善桥梁基础防冲刷设计。(2)对盖梁的配筋设计作进一步复核计算。(3)通过验算对桥梁下部结构设计作进一步优化，合理确定桩径及桩底标高，适当归并桩柱种类。(4)玉溪3号桥1号桥台设在现有堤坝上，需调整设计。(5)建议结合具体地形、汇水量大小等情况，进一步调整涵洞设置位置及形式。4．施工图专家组意见执行情况本施工图设计根据施工图专家组意见严格执行，结合详勘详测的资料以及地形、地质、水文、水力情况，进一步优化调整了桥梁下部结构的设计，优化了涵洞设置位置及进出口形式，确保安全经济合理。具体措施如下：(1)根据专家组意见，考虑地质纵断面以及桥址处的勘探成果，对桥梁墩台的冲刷深度均进行了细致的计算，对墩台基础的标高进行了优化。(2)根据专家组意见，对墩台盖梁进行了复核计算，优化配筋设计。(3)根据专家组意见，对桥梁下部结构进行了复核计算，进一步优化桩径和桩底标高。(4)根据专家组意见，对玉溪3号桥进行了跨径调整，由原先的1×20m简支T梁变更为1×25m简支T梁。(5)根据专家组意见，结合具体地形，在万分之一地形图上认真进行汇流区域、流量的计算，进一步优化调整了涵洞设置位置及进出口形式。二、桥梁涵洞工程概况本合同段桥梁3座/510m，均为大桥。本合同段涵洞共计674.2m/21道，其中盖板涵l2道，圆管涵9道。本工程桥梁具体见下表：桥梁工程一览表序号中心桩号桥名右偏交角（°）孔数X跨径（m）结构类型上部结构下部结构桥墩桥台1K2+270西溪大桥907X30连续T梁柱式墩U型桥台，柱式台2K3+679陈家山大桥904X30连续T梁柱式墩柱式台3K4+163下村垟大桥906X30连续T梁柱式墩柱式台桥梁变更情况说明：(1)西溪大桥：初设为6×30mT梁方案，施设为7×30mT梁方案。由于线路纵坡的调整(坡度由1%调整为1.5%，桥面设计高程平均抬高了约2m)，结合桥位、地形地质、水文水力，上部结构方案调整为7×30mT梁(2)山茶坪大桥：初设为4X30mT梁方案，施设取消了桥梁方案，改为路基方案（结合弃土功能），增设一道4×4.5m盖板涵。通过综合考虑，在施设中，将此处的桥梁取消，变更为填方路基，既满足了弃土功能的要求，又减少了造价。(3)下村垟大桥：初设为8×30mT梁方案，施设为6×30mT梁方案，另增设一道6×4.5m通道涵。由于线路纵坡的调整，桥面设计高程平均降低了3.2m，考虑到原第二跨挖太大，第一跨高度的降低，故将第二跨...
