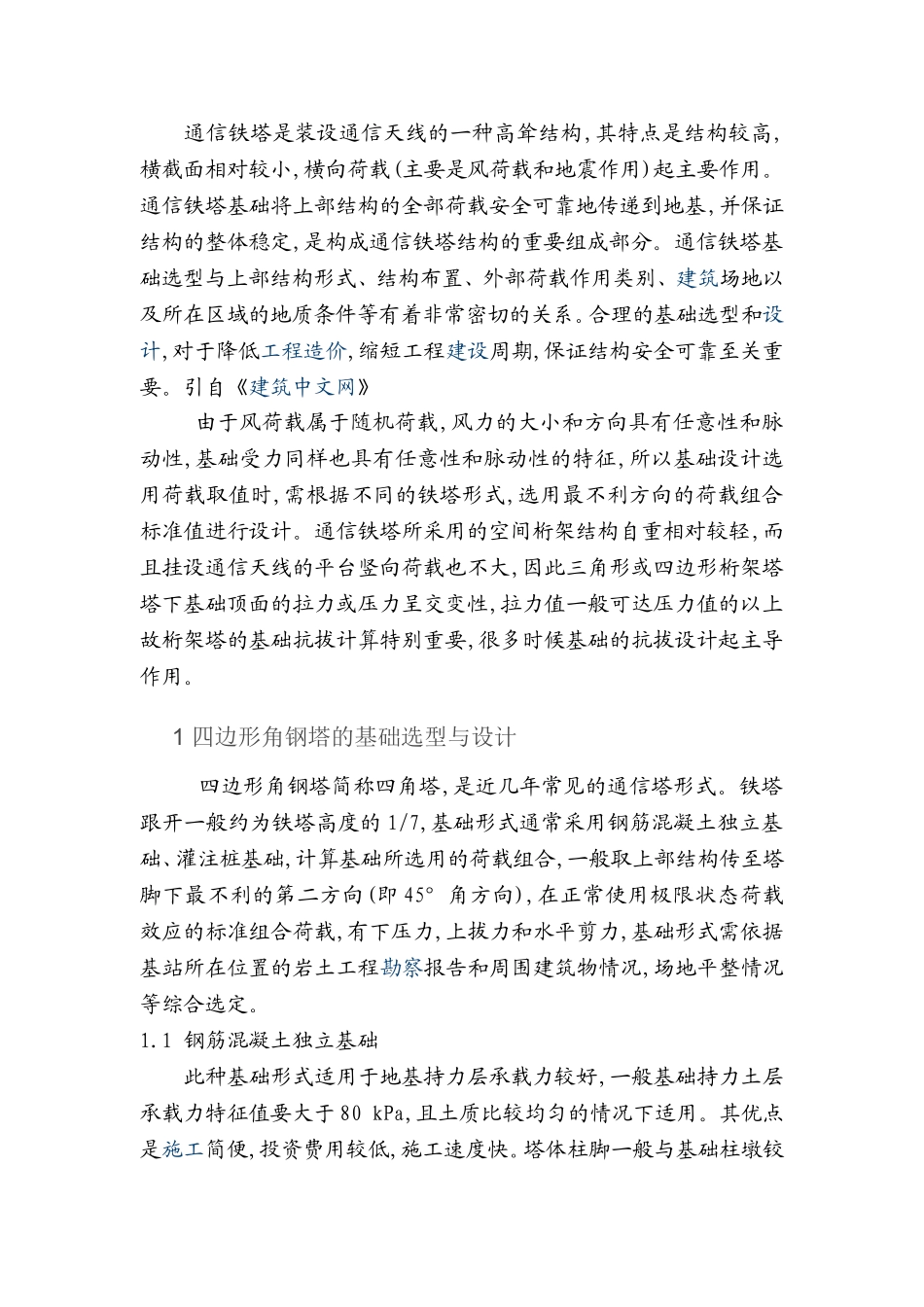

通信铁塔是装设通信天线的一种高耸结构,其特点是结构较高,横截面相对较小,横向荷载(主要是风荷载和地震作用)起主要作用。通信铁塔基础将上部结构的全部荷载安全可靠地传递到地基,并保证结构的整体稳定,是构成通信铁塔结构的重要组成部分。通信铁塔基础选型与上部结构形式、结构布置、外部荷载作用类别、建筑场地以及所在区域的地质条件等有着非常密切的关系。合理的基础选型和设计,对于降低工程造价,缩短工程建设周期,保证结构安全可靠至关重要。引自《建筑中文网》由于风荷载属于随机荷载,风力的大小和方向具有任意性和脉动性,基础受力同样也具有任意性和脉动性的特征,所以基础设计选用荷载取值时,需根据不同的铁塔形式,选用最不利方向的荷载组合标准值进行设计。通信铁塔所采用的空间桁架结构自重相对较轻,而且挂设通信天线的平台竖向荷载也不大,因此三角形或四边形桁架塔塔下基础顶面的拉力或压力呈交变性,拉力值一般可达压力值的以上故桁架塔的基础抗拔计算特别重要,很多时候基础的抗拔设计起主导作用。1四边形角钢塔的基础选型与设计四边形角钢塔简称四角塔,是近几年常见的通信塔形式。铁塔跟开一般约为铁塔高度的1/7,基础形式通常采用钢筋混凝土独立基础、灌注桩基础,计算基础所选用的荷载组合,一般取上部结构传至塔脚下最不利的第二方向(即45°角方向),在正常使用极限状态荷载效应的标准组合荷载,有下压力,上拔力和水平剪力,基础形式需依据基站所在位置的岩土工程勘察报告和周围建筑物情况,场地平整情况等综合选定。1.1钢筋混凝土独立基础此种基础形式适用于地基持力层承载力较好,一般基础持力土层承载力特征值要大于80kPa,且土质比较均匀的情况下适用。其优点是施工简便,投资费用较低,施工速度快。塔体柱脚一般与基础柱墩铰接,同时连接在柱脚上的构件还有斜杆,柱内轴向力(压力或拉力)以及斜杆内轴向力(压力或拉力)通过柱脚构造传递给柱墩。柱墩一方面将上部结构的竖向力传递至基底,同时柱墩和独立基础还共同承受上部结构传递下来的水平力。独立基础之间设置连梁,连梁能平衡大部分由柱和斜杆传来的水平力分量,仅由风荷载累加的水平力不能由连梁平衡,必须由柱墩承担。设计连梁后,大多数基础柱墩所承受的最大水平力约为未设连梁的1/3,所以连梁的设置是十分必要的。以河北联通清河徐家阁基站为例,52m角钢塔,跟开7m×7m,地质条件描述为:①层杂填土,层厚约1.5m,②层粉质粘土,层底埋深约5m,③层粉土,本层土揭露深度7m,勘察深度范围内未见地下水。本基站所在区域比较开阔,基坑开挖不受限制,宜采用独立基础,以③层粉质粘土为基底持力层,地基承载力特征值fak=120kPa,经抗压和抗拔验算,基础采用3m×3m,埋深3m,即能满足要求,这种情况下持力层承载力较好,基础的大小由抗拔控制。另外,如果基础持力层承载力较小时,可以扩大基础底面积,而不必加大埋置深度,以减小基础自重,满足地基承载力的抗压要求,此种情况下基础的大小由抗压控制。以河北联通黄骅市王官庄村基站为例,52m角钢塔,跟开7m×7m,勘察期间场地地下水埋深为2.6m,①层粉质粘土,承载力90kPa,层底埋深约5m,地下水对混凝土具弱腐蚀性。本基站地下水埋藏较浅,基坑开挖什么是冷流道技术冷流道技术特点不宜太深,否则需要降水,增加施工成本和难度,宜采用独立基础,以①层粉土为基底持力层,地基承载力特征值按fak=90kPa进行抗压计算,基础采用3.4m×3.4m,埋深2.5m,即能满足抗压要求。为便于施工垫层,可以在基底垫0.2m厚级配碎石,每边宽出基础边0.15m。由于地下水对混凝土具弱腐蚀性,故本基站搅拌混凝土时应采用矿渣硅酸盐水泥。1.2钢筋混凝土灌注桩基础当场地地基表层的软弱土层较厚时,或者地下水埋藏较浅且降水又很困难,上部荷载大而且集中,铁塔结构基础采用浅基础已不能满足地基承载力和变形的要求,采用桩基础,将荷载通过桩传递至深层的坚硬持力层。桩基础承载力高,稳定性好,沉降量小,而且还可以有效地抵抗水平荷载和上拔力。根据荷载情况、工程地质条件,可以选用钢筋混凝土预制桩、钻孔灌注桩、人工挖孔灌注桩、钢管桩等桩型。以唐山联通丰南区黄各庄镇扬家泊村基站为例:57m角钢塔,跟开7.9m×7.9m。地质条件见表1。本基站地下水埋藏较浅,...
