技术交底--桥架支架制作安装VIP免费

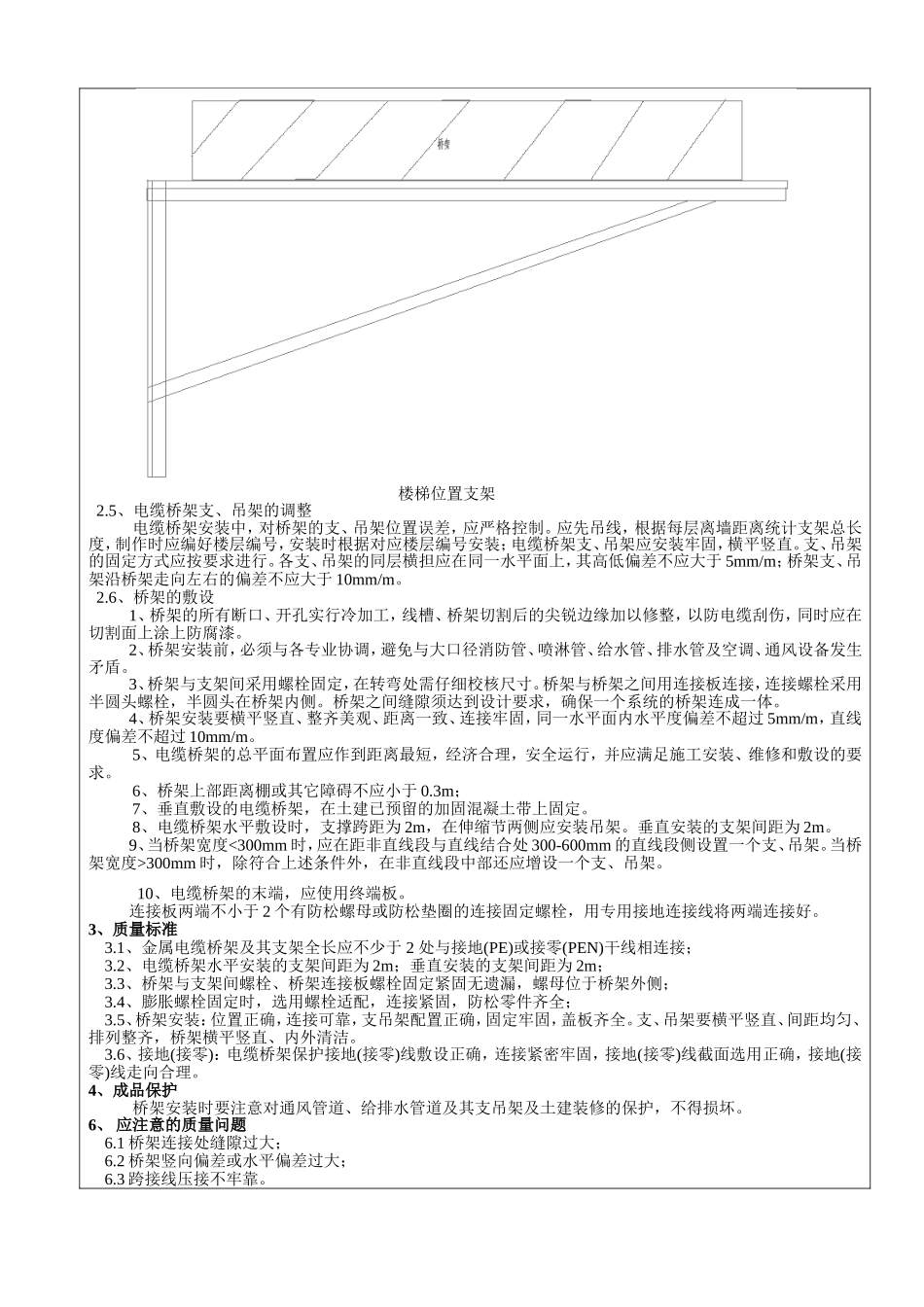

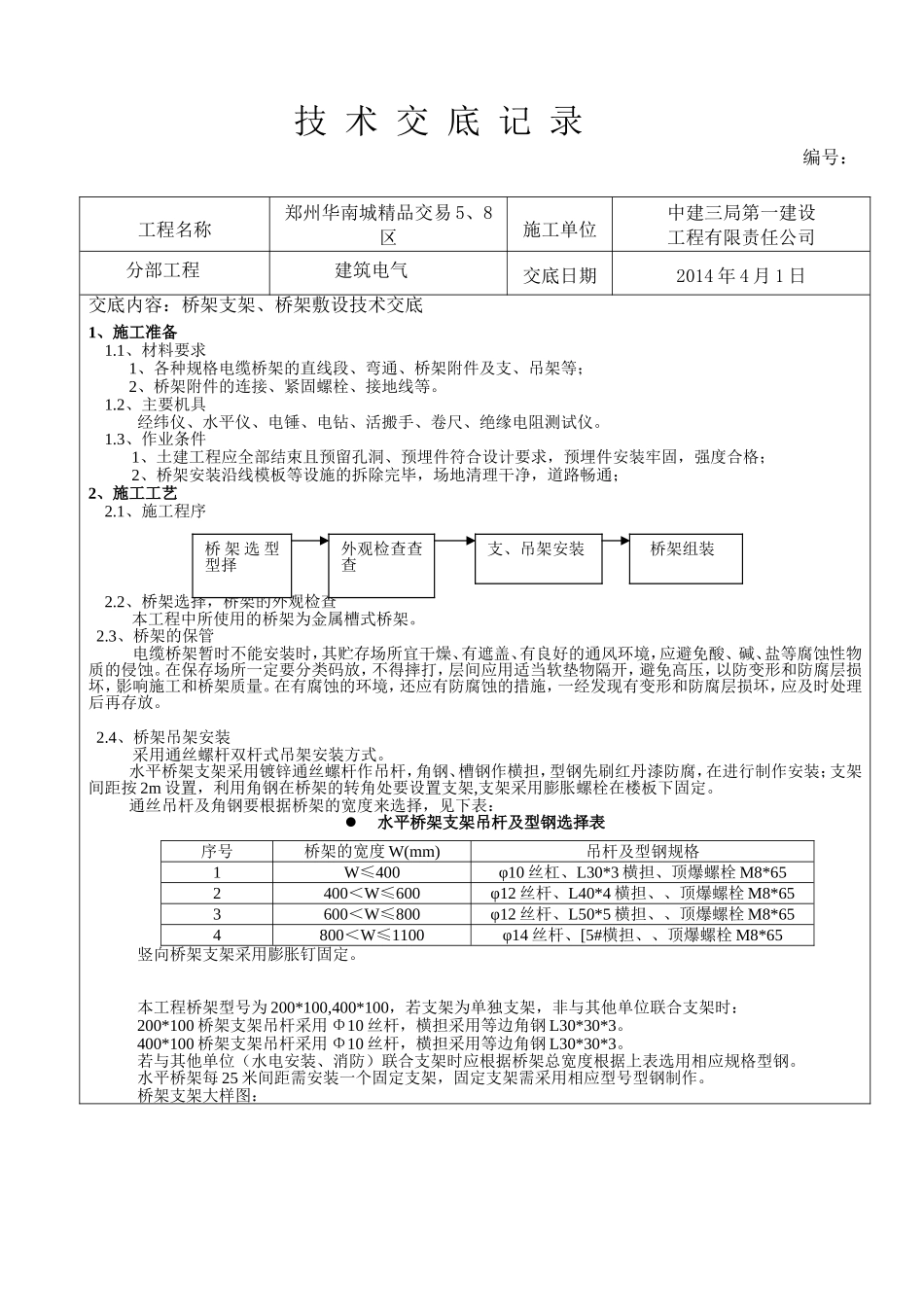

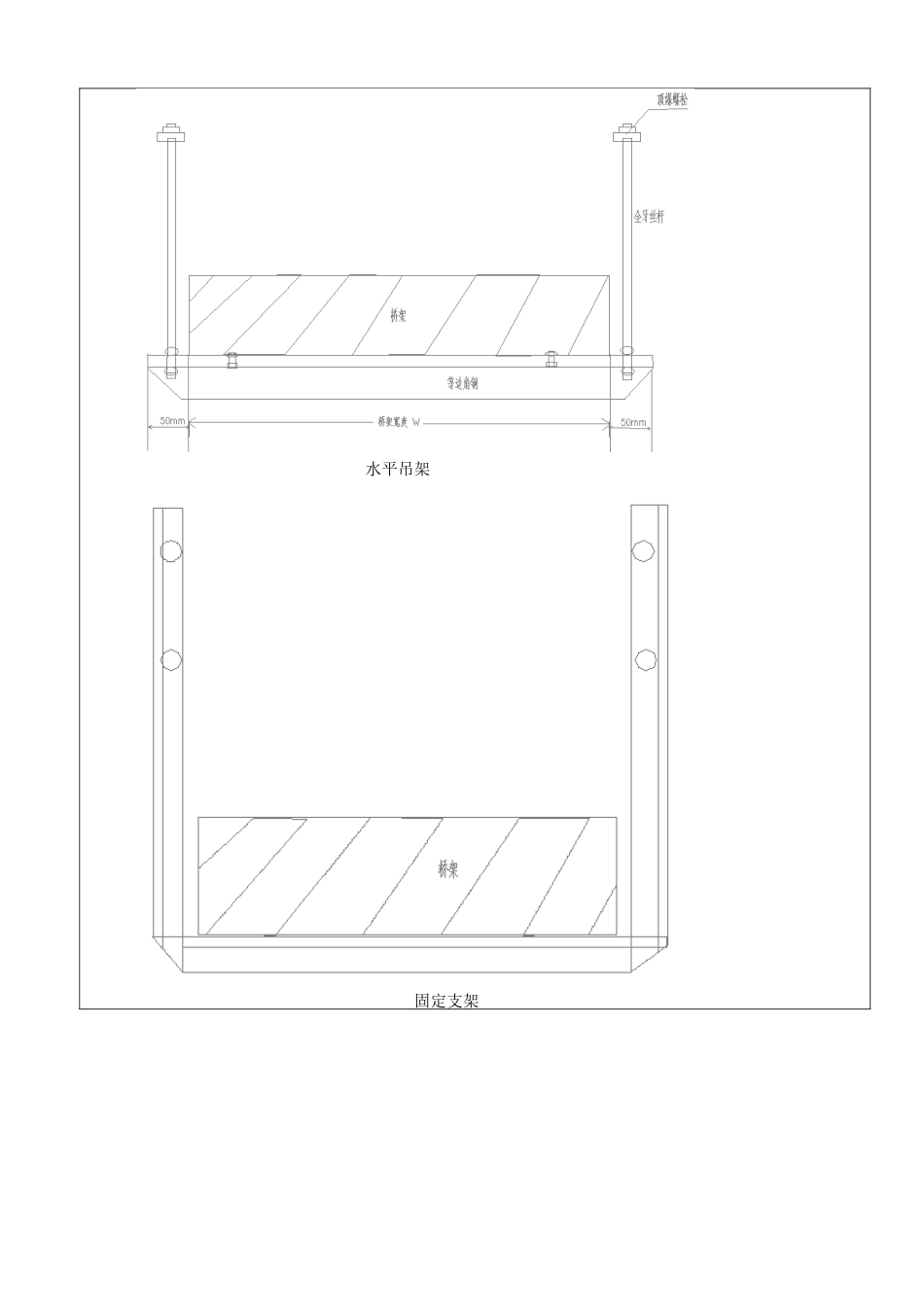

技术交底记录编号：工程名称郑州华南城精品交易5、8区施工单位中建三局第一建设工程有限责任公司分部工程建筑电气交底日期2014年4月1日交底内容：桥架支架、桥架敷设技术交底1、施工准备1.1、材料要求1、各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等；2、桥架附件的连接、紧固螺栓、接地线等。1.2、主要机具经纬仪、水平仪、电锤、电钻、活搬手、卷尺、绝缘电阻测试仪。1.3、作业条件1、土建工程应全部结束且预留孔洞、预埋件符合设计要求，预埋件安装牢固，强度合格；2、桥架安装沿线模板等设施的拆除完毕，场地清理干净，道路畅通；2、施工工艺2.1、施工程序2.2、桥架选择，桥架的外观检查、桥架选择，桥架的外观检查、桥架选择，桥架的外观检查本工程中所使用的桥架为金属槽式桥架。2.3、桥架的保管电缆桥架暂时不能安装时，其贮存场所宜干燥、有遮盖、有良好的通风环境，应避免酸、碱、盐等腐蚀性物质的侵蚀。在保存场所一定要分类码放，不得摔打，层间应用适当软垫物隔开，避免高压，以防变形和防腐层损坏，影响施工和桥架质量。在有腐蚀的环境，还应有防腐蚀的措施，一经发现有变形和防腐层损坏，应及时处理后再存放。2.4、桥架吊架安装采用通丝螺杆双杆式吊架安装方式。水平桥架支架采用镀锌通丝螺杆作吊杆，角钢、槽钢作横担，型钢先刷红丹漆防腐，在进行制作安装；支架间距按2m设置，利用角钢在桥架的转角处要设置支架,支架采用膨胀螺栓在楼板下固定。通丝吊杆及角钢要根据桥架的宽度来选择，见下表：水平桥架支架吊杆及型钢选择表序号桥架的宽度W(mm)吊杆及型钢规格1W≤400φ10丝杠、L30*3横担、顶爆螺栓M8*652400＜W≤600φ12丝杆、L40*4横担、、顶爆螺栓M8*653600＜W≤800φ12丝杆、L50*5横担、、顶爆螺栓M8*654800＜W≤1100φ14丝杆、[5#横担、、顶爆螺栓M8*65竖向桥架支架采用膨胀钉固定。本工程桥架型号为200*100,400*100，若支架为单独支架，非与其他单位联合支架时：200*100桥架支架吊杆采用Φ10丝杆，横担采用等边角钢L30*30*3。400*100桥架支架吊杆采用Φ10丝杆，横担采用等边角钢L30*30*3。若与其他单位（水电安装、消防）联合支架时应根据桥架总宽度根据上表选用相应规格型钢。水平桥架每25米间距需安装一个固定支架，固定支架需采用相应型号型钢制作。桥架支架大样图：桥架选型型择外观检查查查支、吊架安装桥架组装水平吊架固定支架楼梯位置支架2.5、电缆桥架支、吊架的调整电缆桥架安装中，对桥架的支、吊架位置误差，应严格控制。应先吊线，根据每层离墙距离统计支架总长度，制作时应编好楼层编号，安装时根据对应楼层编号安装；电缆桥架支、吊架应安装牢固，横平竖直。支、吊架的固定方式应按要求进行。各支、吊架的同层横担应在同一水平面上，其高低偏差不应大于5mm/m；桥架支、吊架沿桥架走向左右的偏差不应大于10mm/m。2.6、桥架的敷设1、桥架的所有断口、开孔实行冷加工，线槽、桥架切割后的尖锐边缘加以修整，以防电缆刮伤，同时应在切割面上涂上防腐漆。2、桥架安装前，必须与各专业协调，避免与大口径消防管、喷淋管、给水管、排水管及空调、通风设备发生矛盾。3、桥架与支架间采用螺栓固定，在转弯处需仔细校核尺寸。桥架与桥架之间用连接板连接，连接螺栓采用半圆头螺栓，半圆头在桥架内侧。桥架之间缝隙须达到设计要求，确保一个系统的桥架连成一体。4、桥架安装要横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mm/m，直线度偏差不超过10mm/m。5、电缆桥架的总平面布置应作到距离最短，经济合理，安全运行，并应满足施工安装、维修和敷设的要求。6、桥架上部距离棚或其它障碍不应小于0.3m；7、垂直敷设的电缆桥架，在土建已预留的加固混凝土带上固定。8、电缆桥架水平敷设时，支撑跨距为2m，在伸缩节两侧应安装吊架。垂直安装的支架间距为2m。9、当桥架宽度<300mm时，应在距非直线段与直线结合处300-600mm的直线段侧设置一个支、吊架。当桥架宽度>300mm时，除符合上述条件外，在非直线段中部还应增设一个支、吊架。10、电缆桥架的末端，应使用终端板。连接板两端不小于2个有防松螺母或防松垫圈的连接固...
