高铝质低水泥浇注料VIP专享VIP免费

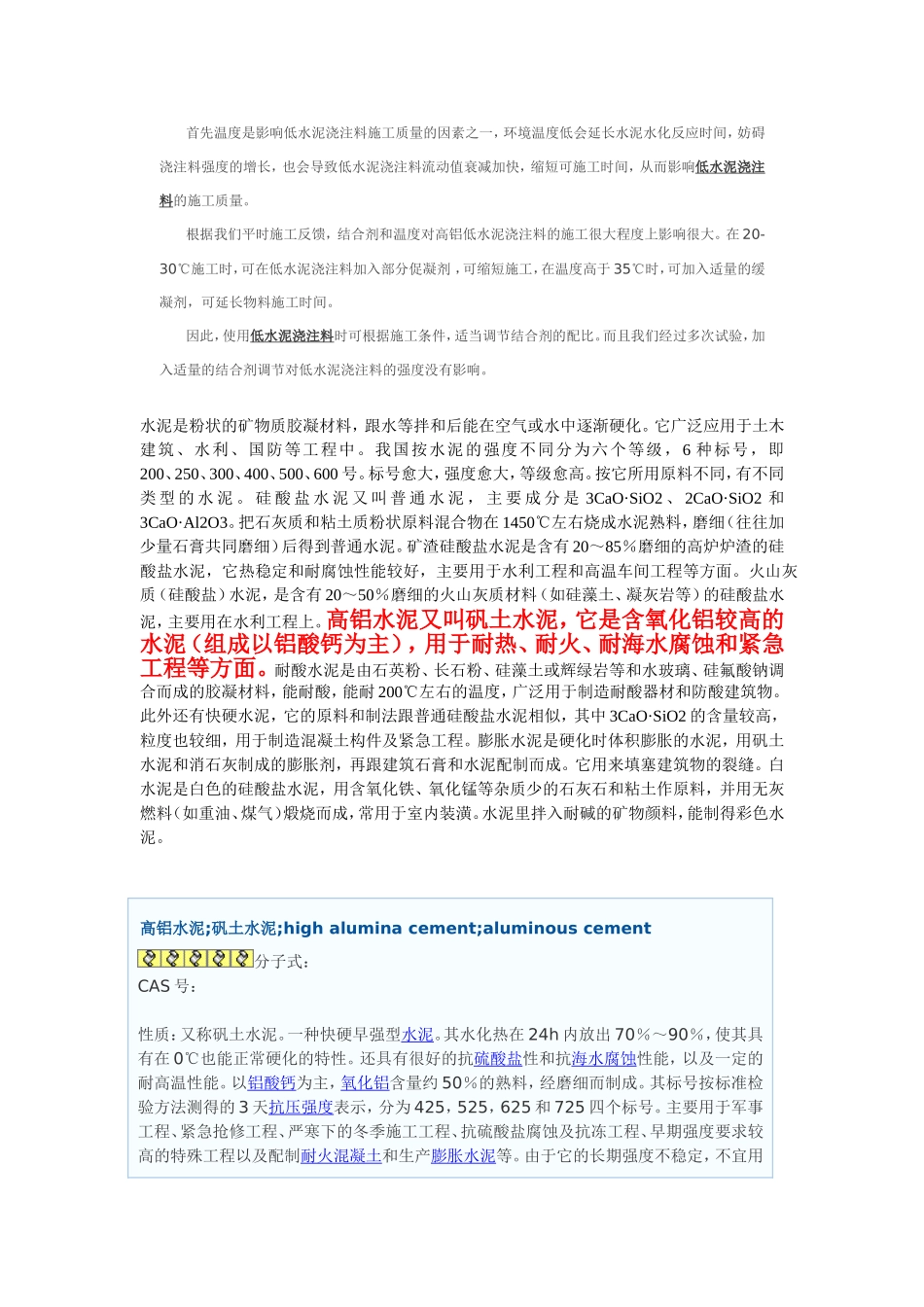

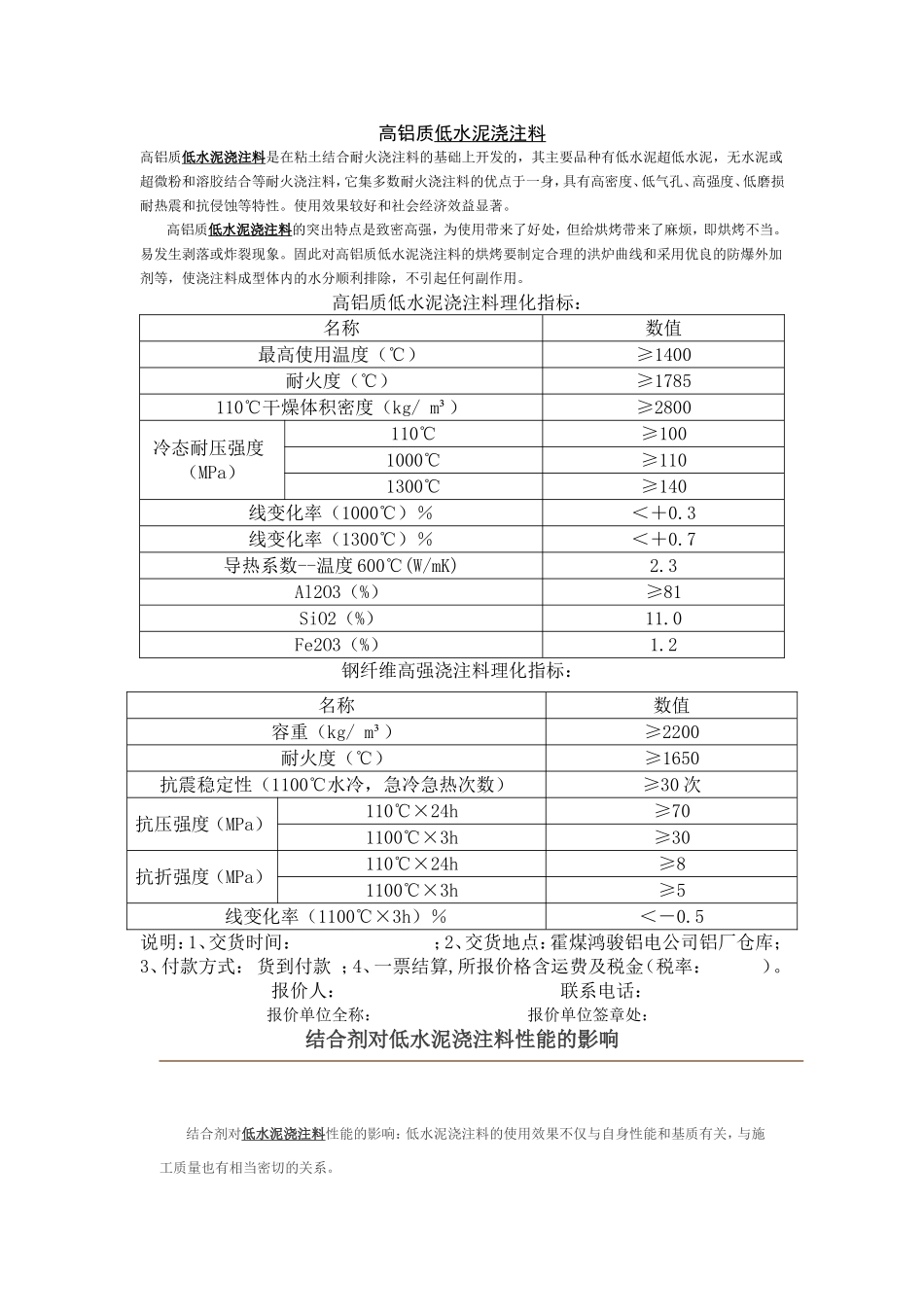

高铝质低水泥浇注料高铝质低水泥浇注料是在粘土结合耐火浇注料的基础上开发的，其主要品种有低水泥超低水泥，无水泥或超微粉和溶胶结合等耐火浇注料，它集多数耐火浇注料的优点于一身，具有高密度、低气孔、高强度、低磨损耐热震和抗侵蚀等特性。使用效果较好和社会经济效益显著。高铝质低水泥浇注料的突出特点是致密高强，为使用带来了好处，但给烘烤带来了麻烦，即烘烤不当。易发生剥落或炸裂现象。固此对高铝质低水泥浇注料的烘烤要制定合理的洪炉曲线和采用优良的防爆外加剂等，使浇注料成型体内的水分顺利排除，不引起任何副作用。高铝质低水泥浇注料理化指标：名称数值最高使用温度（℃）≥1400耐火度（℃）≥1785110℃干燥体积密度（kg/m³）≥2800冷态耐压强度（MPa）110℃≥1001000℃≥1101300℃≥140线变化率（1000℃）％＜＋0.3线变化率（1300℃）％＜＋0.7导热系数--温度600℃(W/mK)2.3Al2O3（%）≥81SiO2（%）11.0Fe2O3（%）1.2钢纤维高强浇注料理化指标：名称数值容重（kg/m³）≥2200耐火度（℃）≥1650抗震稳定性（1100℃水冷，急冷急热次数）≥30次抗压强度（MPa）110℃×24h≥701100℃×3h≥30抗折强度（MPa）110℃×24h≥81100℃×3h≥5线变化率（1100℃×3h）％＜－0.5说明：1、交货时间：；2、交货地点：霍煤鸿骏铝电公司铝厂仓库；3、付款方式：货到付款；4、一票结算,所报价格含运费及税金（税率：）。报价人：联系电话：报价单位全称：报价单位签章处：结合剂对低水泥浇注料性能的影响结合剂对低水泥浇注料性能的影响：低水泥浇注料的使用效果不仅与自身性能和基质有关，与施工质量也有相当密切的关系。首先温度是影响低水泥浇注料施工质量的因素之一，环境温度低会延长水泥水化反应时间，妨碍浇注料强度的增长，也会导致低水泥浇注料流动值衰减加快，缩短可施工时间，从而影响低水泥浇注料的施工质量。根据我们平时施工反馈，结合剂和温度对高铝低水泥浇注料的施工很大程度上影响很大。在20-30℃施工时，可在低水泥浇注料加入部分促凝剂，可缩短施工，在温度高于35℃时，可加入适量的缓凝剂，可延长物料施工时间。因此，使用低水泥浇注料时可根据施工条件，适当调节结合剂的配比。而且我们经过多次试验，加入适量的结合剂调节对低水泥浇注料的强度没有影响。水泥是粉状的矿物质胶凝材料，跟水等拌和后能在空气或水中逐渐硬化。它广泛应用于土木建筑、水利、国防等工程中。我国按水泥的强度不同分为六个等级，6种标号，即200、250、300、400、500、600号。标号愈大，强度愈大，等级愈高。按它所用原料不同，有不同类型的水泥。硅酸盐水泥又叫普通水泥，主要成分是3CaO·SiO2、2CaO·SiO2和3CaO·Al2O3。把石灰质和粘土质粉状原料混合物在1450℃左右烧成水泥熟料，磨细（往往加少量石膏共同磨细）后得到普通水泥。矿渣硅酸盐水泥是含有20～85％磨细的高炉炉渣的硅酸盐水泥，它热稳定和耐腐蚀性能较好，主要用于水利工程和高温车间工程等方面。火山灰质（硅酸盐）水泥，是含有20～50％磨细的火山灰质材料（如硅藻土、凝灰岩等）的硅酸盐水泥，主要用在水利工程上。高铝水泥又叫矾土水泥，它是含氧化铝较高的水泥（组成以铝酸钙为主），用于耐热、耐火、耐海水腐蚀和紧急工程等方面。耐酸水泥是由石英粉、长石粉、硅藻土或辉绿岩等和水玻璃、硅氟酸钠调合而成的胶凝材料，能耐酸，能耐200℃左右的温度，广泛用于制造耐酸器材和防酸建筑物。此外还有快硬水泥，它的原料和制法跟普通硅酸盐水泥相似，其中3CaO·SiO2的含量较高，粒度也较细，用于制造混凝土构件及紧急工程。膨胀水泥是硬化时体积膨胀的水泥，用矾土水泥和消石灰制成的膨胀剂，再跟建筑石膏和水泥配制而成。它用来填塞建筑物的裂缝。白水泥是白色的硅酸盐水泥，用含氧化铁、氧化锰等杂质少的石灰石和粘土作原料，并用无灰燃料（如重油、煤气）煅烧而成，常用于室内装潢。水泥里拌入耐碱的矿物颜料，能制得彩色水泥。高铝水泥;矾土水泥;highaluminacement;aluminouscement分子式：CAS号：性质：又称矾土水泥。一种快硬早强型水泥。其水化热在24h内放出70％～90％，使其具有在0℃也能正常硬化的特性...
