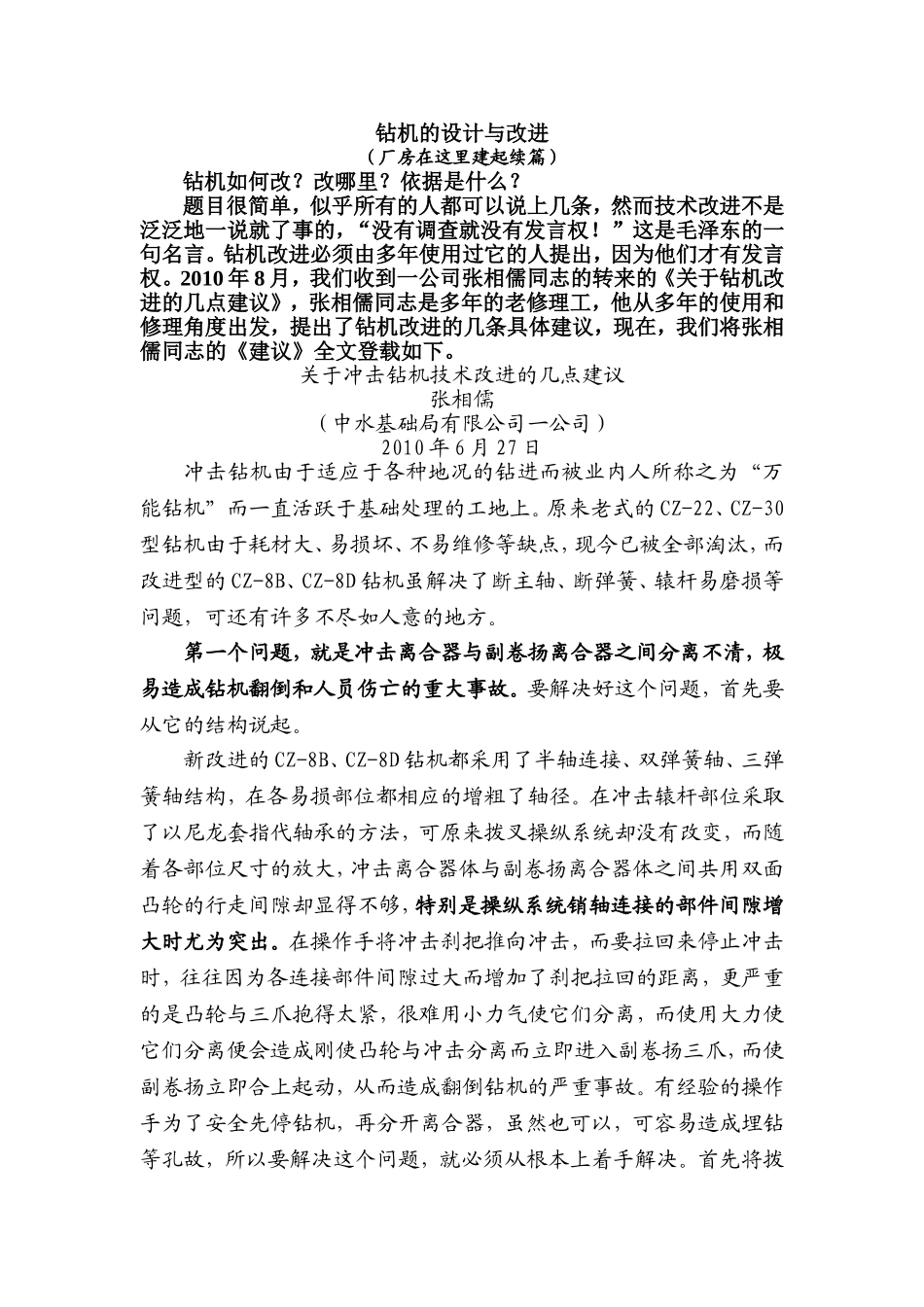

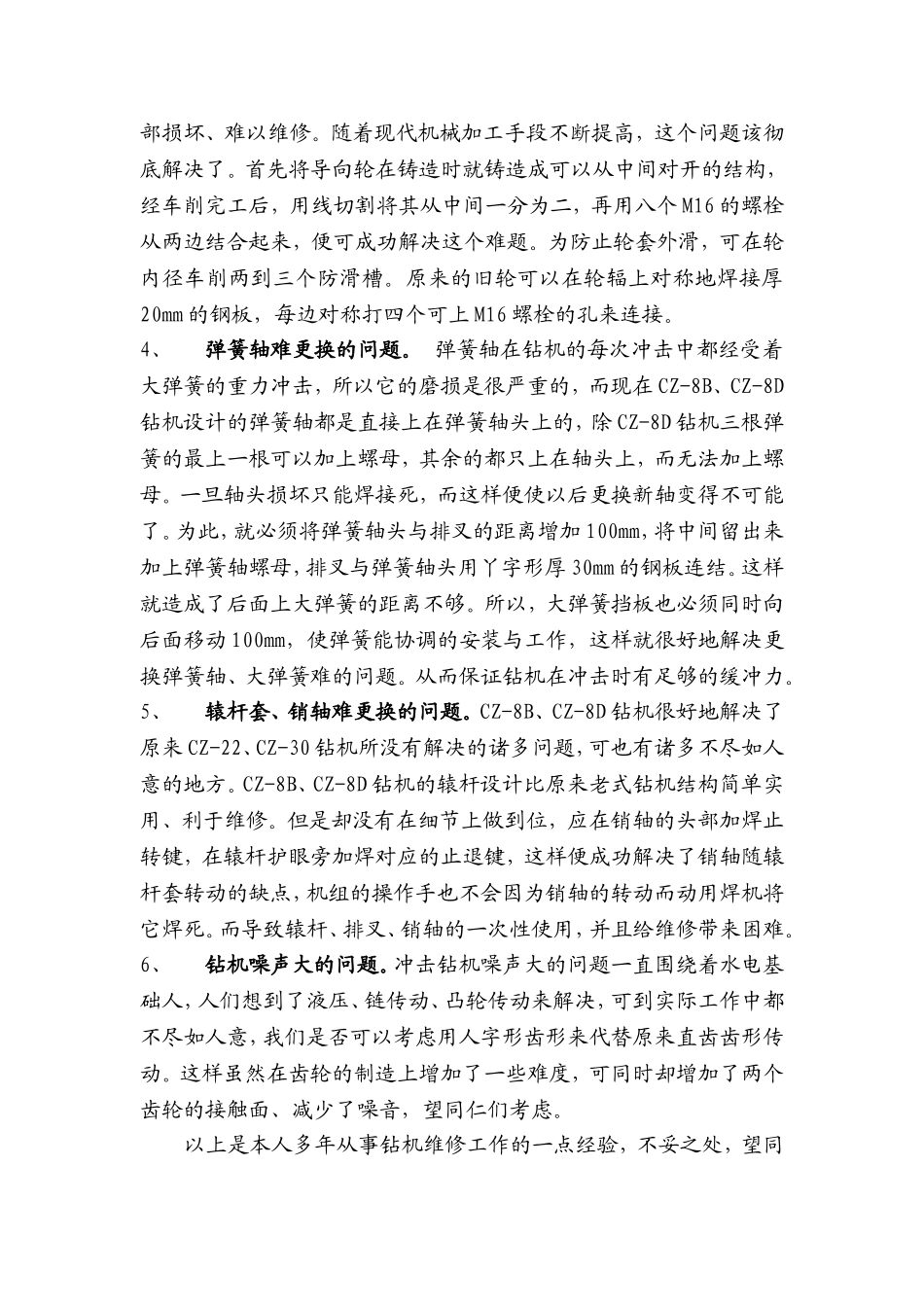

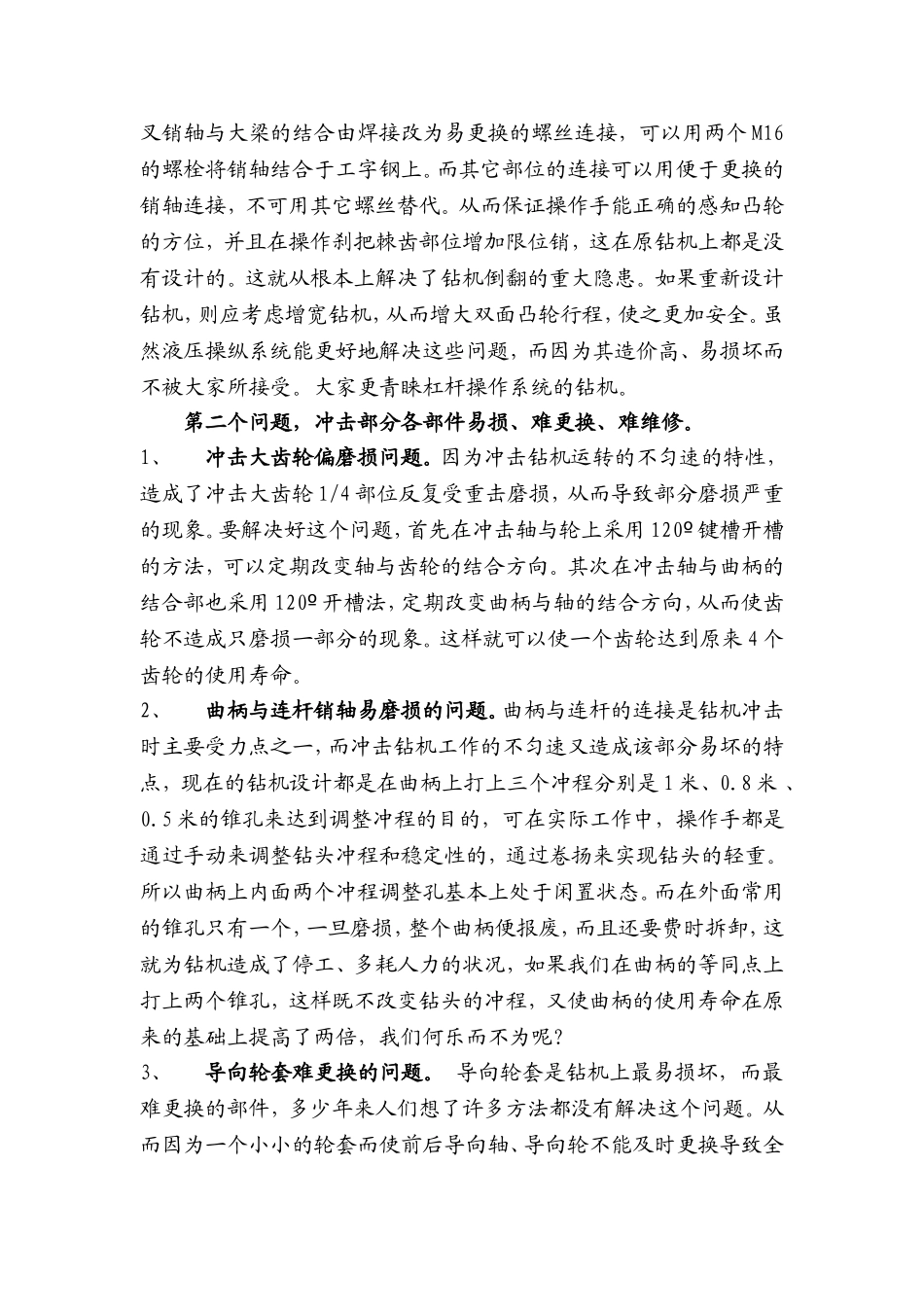

钻机的设计与改进（厂房在这里建起续篇）钻机如何改？改哪里？依据是什么？题目很简单，似乎所有的人都可以说上几条，然而技术改进不是泛泛地一说就了事的，“没有调查就没有发言权！”这是毛泽东的一句名言。钻机改进必须由多年使用过它的人提出，因为他们才有发言权。2010年8月，我们收到一公司张相儒同志的转来的《关于钻机改进的几点建议》，张相儒同志是多年的老修理工，他从多年的使用和修理角度出发，提出了钻机改进的几条具体建议，现在，我们将张相儒同志的《建议》全文登载如下。关于冲击钻机技术改进的几点建议张相儒（中水基础局有限公司一公司）2010年6月27日冲击钻机由于适应于各种地况的钻进而被业内人所称之为“万能钻机”而一直活跃于基础处理的工地上。原来老式的CZ-22、CZ-30型钻机由于耗材大、易损坏、不易维修等缺点，现今已被全部淘汰，而改进型的CZ-8B、CZ-8D钻机虽解决了断主轴、断弹簧、辕杆易磨损等问题，可还有许多不尽如人意的地方。第一个问题，就是冲击离合器与副卷扬离合器之间分离不清，极易造成钻机翻倒和人员伤亡的重大事故。要解决好这个问题，首先要从它的结构说起。新改进的CZ-8B、CZ-8D钻机都采用了半轴连接、双弹簧轴、三弹簧轴结构，在各易损部位都相应的增粗了轴径。在冲击辕杆部位采取了以尼龙套指代轴承的方法，可原来拨叉操纵系统却没有改变，而随着各部位尺寸的放大，冲击离合器体与副卷扬离合器体之间共用双面凸轮的行走间隙却显得不够，特别是操纵系统销轴连接的部件间隙增大时尤为突出。在操作手将冲击刹把推向冲击，而要拉回来停止冲击时，往往因为各连接部件间隙过大而增加了刹把拉回的距离，更严重的是凸轮与三爪抱得太紧，很难用小力气使它们分离，而使用大力使它们分离便会造成刚使凸轮与冲击分离而立即进入副卷扬三爪，而使副卷扬立即合上起动，从而造成翻倒钻机的严重事故。有经验的操作手为了安全先停钻机，再分开离合器，虽然也可以，可容易造成埋钻等孔故，所以要解决这个问题，就必须从根本上着手解决。首先将拨叉销轴与大梁的结合由焊接改为易更换的螺丝连接，可以用两个M16的螺栓将销轴结合于工字钢上。而其它部位的连接可以用便于更换的销轴连接，不可用其它螺丝替代。从而保证操作手能正确的感知凸轮的方位，并且在操作刹把棘齿部位增加限位销，这在原钻机上都是没有设计的。这就从根本上解决了钻机倒翻的重大隐患。如果重新设计钻机，则应考虑增宽钻机，从而增大双面凸轮行程，使之更加安全。虽然液压操纵系统能更好地解决这些问题，而因为其造价高、易损坏而不被大家所接受。大家更青睐杠杆操作系统的钻机。第二个问题，冲击部分各部件易损、难更换、难维修。1、冲击大齿轮偏磨损问题。因为冲击钻机运转的不匀速的特性，造成了冲击大齿轮1/4部位反复受重击磨损，从而导致部分磨损严重的现象。要解决好这个问题，首先在冲击轴与轮上采用120º键槽开槽的方法，可以定期改变轴与齿轮的结合方向。其次在冲击轴与曲柄的结合部也采用120º开槽法，定期改变曲柄与轴的结合方向，从而使齿轮不造成只磨损一部分的现象。这样就可以使一个齿轮达到原来4个齿轮的使用寿命。2、曲柄与连杆销轴易磨损的问题。曲柄与连杆的连接是钻机冲击时主要受力点之一，而冲击钻机工作的不匀速又造成该部分易坏的特点，现在的钻机设计都是在曲柄上打上三个冲程分别是1米、0.8米、0.5米的锥孔来达到调整冲程的目的，可在实际工作中，操作手都是通过手动来调整钻头冲程和稳定性的，通过卷扬来实现钻头的轻重。所以曲柄上内面两个冲程调整孔基本上处于闲置状态。而在外面常用的锥孔只有一个，一旦磨损，整个曲柄便报废，而且还要费时拆卸，这就为钻机造成了停工、多耗人力的状况，如果我们在曲柄的等同点上打上两个锥孔，这样既不改变钻头的冲程，又使曲柄的使用寿命在原来的基础上提高了两倍，我们何乐而不为呢？3、导向轮套难更换的问题。导向轮套是钻机上最易损坏，而最难更换的部件，多少年来人们想了许多方法都没有解决这个问题。从而因为一个小小的轮套而使前后导向轴、导向轮不能及时更换导致全部损坏、难以维修。随着现代机械加工手段...
