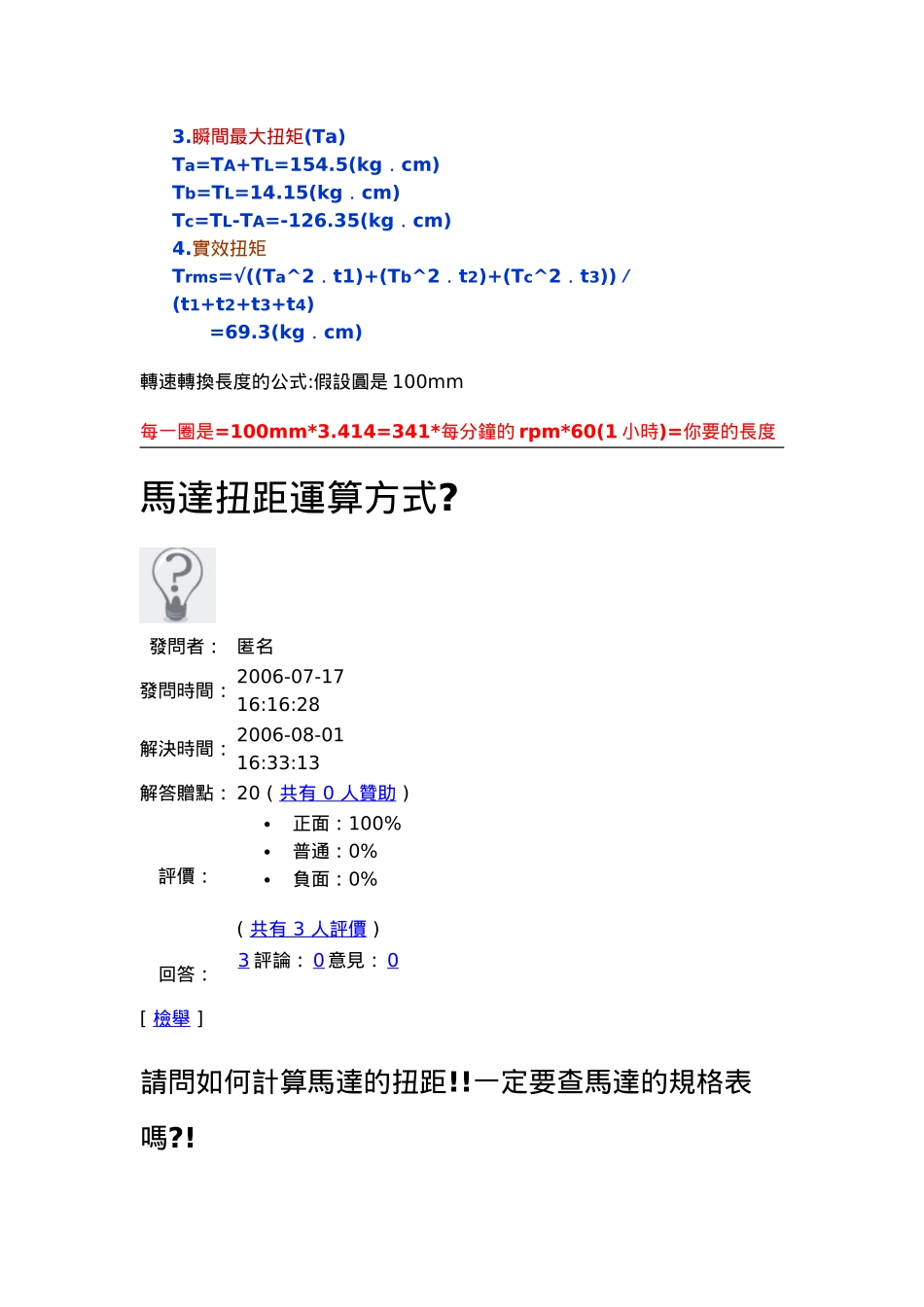

於馬達轉速扭力計算??發問者：未來飛行員(初學者5級)發問時間：2005-08-1809:58:56解決時間：2005-08-2311:24:03解答贈點：5(共有0人贊助)評價：正面：80%普通：20%負面：0%(共有5人評價)回答：2評論：0意見：0[檢舉]我想請問一下,關於馬達扭力轉速的計算公式,如何把轉速轉換成每小時跑幾公里可以詳細說明或有相關的參考資料嗎謝謝2005-08-1908:08:33補充那馬達扭力的計算呢最佳解答發問者自選回答者：F4-ㄚ源(實習生4級)回答時間：2005-08-2020:57:31[檢舉]馬達轉速扭力計算第一首先要了解機械之規格：在來用公式來換算轉速的扭力1.負載W=200(kg)2.滾珠螺桿規格：(1)螺距(Pitch)PB=20(mm)(2)直徑DB=50(mm)(3)重量WB=40(kg)(4)摩擦係數μ=0.23.機械效益η=0.91.負載扭矩TL=(μ．W．PB)/(2．π．η)/10=(0.2．200．20)/(2．π．0.9)/10=14.15(kg．cm)2.加減速扭矩TA=(2．π．N/60．t1)．(JM+(JL/η))=140.5(kg．cm)3.瞬間最大扭矩(Ta)Ta=TA+TL=154.5(kg．cm)Tb=TL=14.15(kg．cm)Tc=TL-TA=-126.35(kg．cm)4.實效扭矩Trms=√((Ta^2．t1)+(Tb^2．t2)+(Tc^2．t3))／(t1+t2+t3+t4)=69.3(kg．cm)轉速轉換長度的公式:假設圓是100mm每一圈是=100mm*3.414=341*每分鐘的rpm*60(1小時)=你要的長度馬達扭距運算方式?發問者：匿名發問時間：2006-07-1716:16:28解決時間：2006-08-0116:33:13解答贈點：20(共有0人贊助)評價：正面：100%普通：0%負面：0%(共有3人評價)回答：3評論：0意見：0[檢舉]請問如何計算馬達的扭距!!一定要查馬達的規格表嗎?!請問如果知道需要多少扭距(靜立平衡下)要如何配馬達呢?是要用上要用多少速度前進是嗎??麻煩解答一下!!最佳解答網友票選回答者：charley(研究生4級)回答時間：2006-07-1916:37:07[檢舉]1.不論是那一種馬達,當你要使用,選定之前,一定是要先了解負載的情況.2.舉一個例子說,現在有一個負載是個鋼製的圓柱體,直徑為0.5公尺,高度(厚度)為0.1公尺,這個圓柱體軸心與馬達軸心是同在一直線上.現在希望能在1秒之內轉120度..那麼所要的馬達馬力多少?(鋼製的圓柱體密度是7850㎏/m³)已知:圓柱體密度ρ=7850㎏/m³圓柱體直徑d=0.5m圓柱體高度(厚度)t=0.1m馬達從起動到達定轉速所轉角度θ=120°θ=∫ωdt=∫αtdt=(1/2)αt^2→α=2θ=2×3.14×(120/180)=4.187/s^2(ω為定轉速角速度,α為起動加速度)ω=(Δθ/Δt)=θ=3.14×(120/180)=2.094/s“慣性矩”I=(1/2)mr²=(1/2)×(3.14r²×t×ρ)×r²=4.81kg.m^2“扭矩”T=I×α=4.81×4.187=20.16kg.m^2/s^2馬力(W):“馬力”W=T×ω=(20.16×2.094kg.m^2/s^2/s)/(9.8m/s^2)=4.31kgf.m/s馬力(kw)=4.31kgf.m/s/1.01972×10^2kgf.m/s/kw=0.042kw3.從上面舉例,就可以知到負載,起動加速度,定轉速角速度,慣性矩,扭矩,馬力的關聯性,馬達的選用自然水到渠成了.馬達扭力計算Hi...這是一個很通常的問題,我分兩種方式說明(1)公式推導F=m*a(m:mass,a:加速度)............AT=F*R(T:扭力,R:輪胎半徑,假設5cm).............B根據以上...你需要提供你的移動平台加速度(簡單說,從停止到正常運轉的時間)一般假設:平台從停止到穩定速度V,30cm/sec,時間1sec;公式a=V/t=30/1=30cm/sec^2根據eq(A),假如你的平台有3輪,平均每輪分配重量約20Kg,F=20*30=600Kg-cm/sec^2=91.8N根據eq(B),T=91.8*0.05=4.6NM=47Kg-cm此時輪胎轉速RPM=30*60/(2*3.14*5)=57.3(2)克服移動平台的最大靜摩擦(staticfriction),所需扭力,假設摩擦係數(u)0.5F=uma...同上更改,你可得到最小馬達的運轉扭力.
