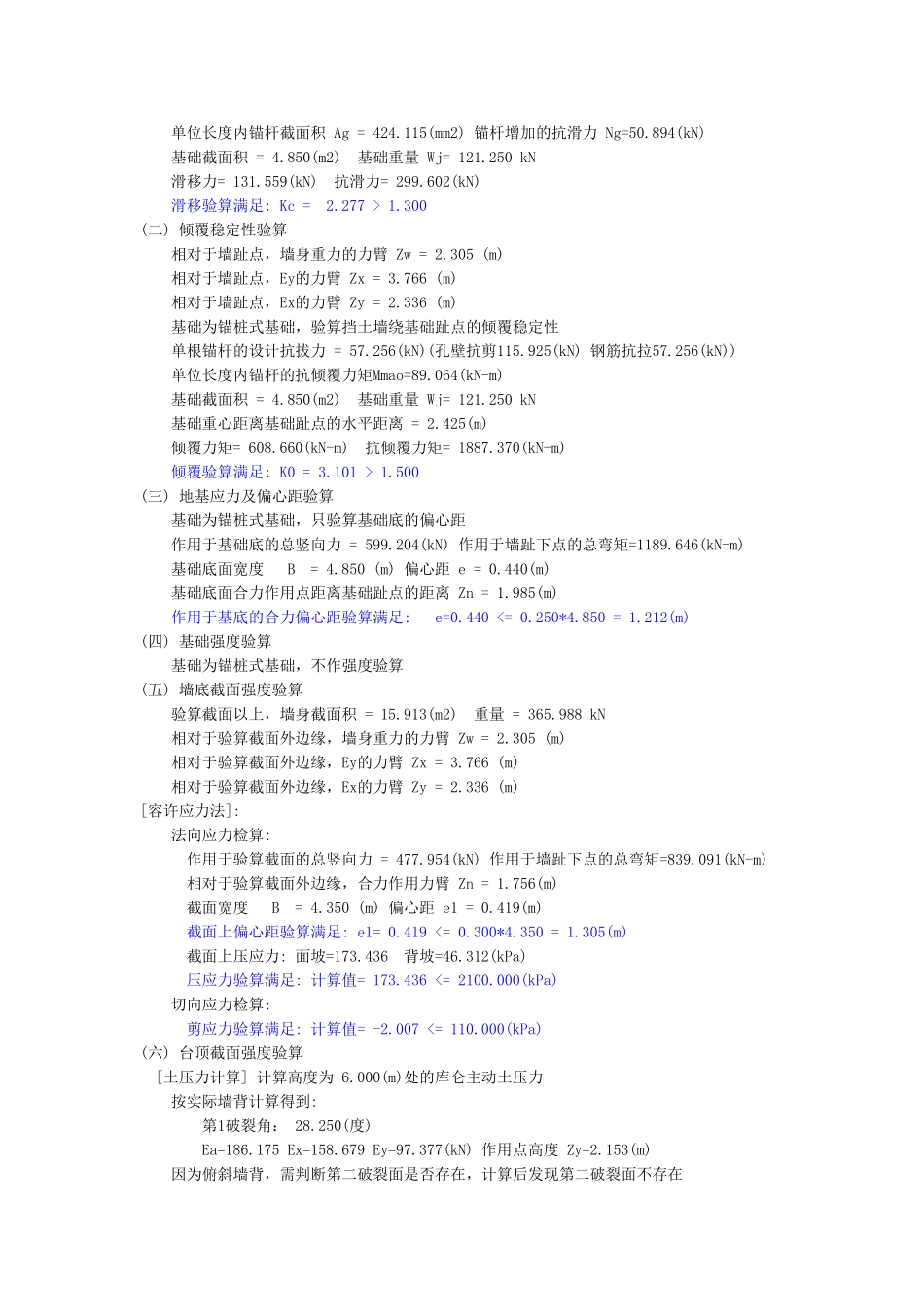

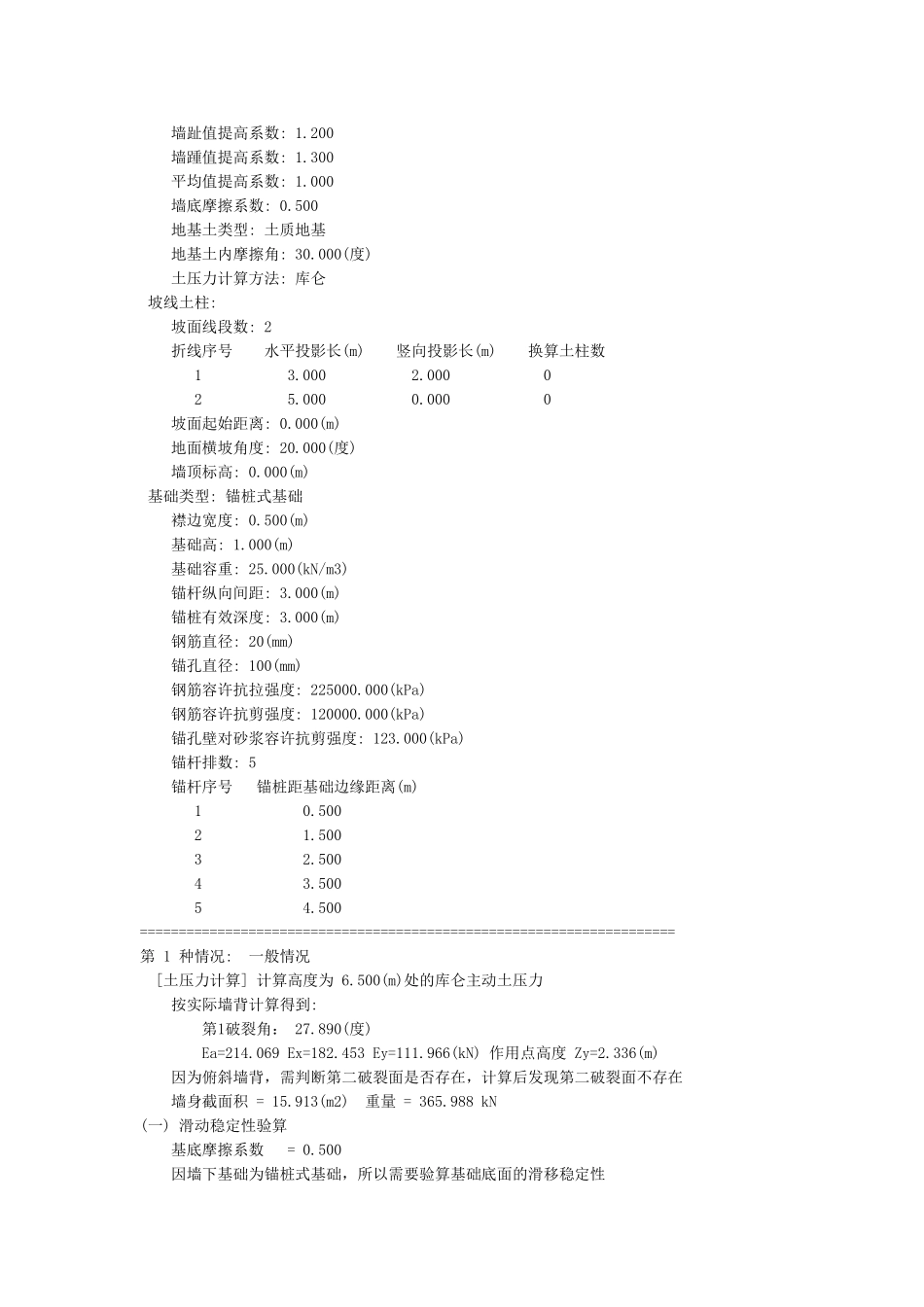

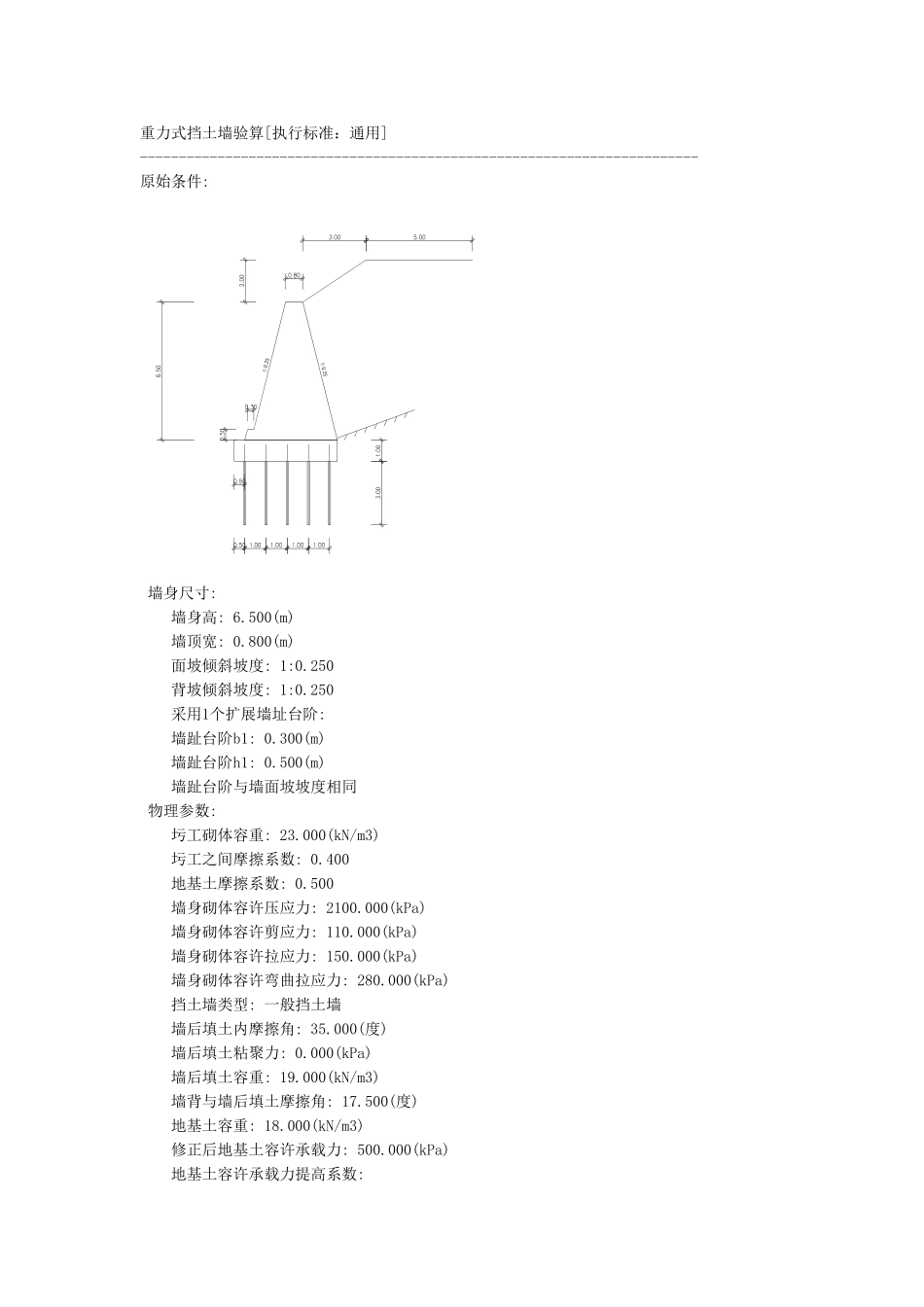

重力式挡土墙验算[执行标准：通用]------------------------------------------------------------------------原始条件:墙身尺寸:墙身高:6.500(m)墙顶宽:0.800(m)面坡倾斜坡度:1:0.250背坡倾斜坡度:1:0.250采用1个扩展墙址台阶:墙趾台阶b1:0.300(m)墙趾台阶h1:0.500(m)墙趾台阶与墙面坡坡度相同物理参数:圬工砌体容重:23.000(kN/m3)圬工之间摩擦系数:0.400地基土摩擦系数:0.500墙身砌体容许压应力:2100.000(kPa)墙身砌体容许剪应力:110.000(kPa)墙身砌体容许拉应力:150.000(kPa)墙身砌体容许弯曲拉应力:280.000(kPa)挡土墙类型:一般挡土墙墙后填土内摩擦角:35.000(度)墙后填土粘聚力:0.000(kPa)墙后填土容重:19.000(kN/m3)墙背与墙后填土摩擦角:17.500(度)地基土容重:18.000(kN/m3)修正后地基土容许承载力:500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数:1.200墙踵值提高系数:1.300平均值提高系数:1.000墙底摩擦系数:0.500地基土类型:土质地基地基土内摩擦角:30.000(度)土压力计算方法:库仑坡线土柱:坡面线段数:2折线序号水平投影长(m)竖向投影长(m)换算土柱数13.0002.000025.0000.0000坡面起始距离:0.000(m)地面横坡角度:20.000(度)墙顶标高:0.000(m)基础类型:锚桩式基础襟边宽度:0.500(m)基础高:1.000(m)基础容重:25.000(kN/m3)锚杆纵向间距:3.000(m)锚桩有效深度:3.000(m)钢筋直径:20(mm)锚孔直径:100(mm)钢筋容许抗拉强度:225000.000(kPa)钢筋容许抗剪强度:120000.000(kPa)锚孔壁对砂浆容许抗剪强度:123.000(kPa)锚杆排数:5锚杆序号锚桩距基础边缘距离(m)10.50021.50032.50043.50054.500=====================================================================第1种情况:一般情况[土压力计算]计算高度为6.500(m)处的库仑主动土压力按实际墙背计算得到:第1破裂角：27.890(度)Ea=214.069Ex=182.453Ey=111.966(kN)作用点高度Zy=2.336(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积=15.913(m2)重量=365.988kN(一)滑动稳定性验算基底摩擦系数=0.500因墙下基础为锚桩式基础，所以需要验算基础底面的滑移稳定性单位长度内锚杆截面积Ag=424.115(mm2)锚杆增加的抗滑力Ng=50.894(kN)基础截面积=4.850(m2)基础重量Wj=121.250kN滑移力=131.559(kN)抗滑力=299.602(kN)滑移验算满足:Kc=2.277>1.300(二)倾覆稳定性验算相对于墙趾点，墙身重力的力臂Zw=2.305(m)相对于墙趾点，Ey的力臂Zx=3.766(m)相对于墙趾点，Ex的力臂Zy=2.336(m)基础为锚桩式基础，验算挡土墙绕基础趾点的倾覆稳定性单根锚杆的设计抗拔力=57.256(kN)(孔壁抗剪115.925(kN)钢筋抗拉57.256(kN))单位长度内锚杆的抗倾覆力矩Mmao=89.064(kN-m)基础截面积=4.850(m2)基础重量Wj=121.250kN基础重心距离基础趾点的水平距离=2.425(m)倾覆力矩=608.660(kN-m)抗倾覆力矩=1887.370(kN-m)倾覆验算满足:K0=3.101>1.500(三)地基应力及偏心距验算基础为锚桩式基础，只验算基础底的偏心距作用于基础底的总竖向力=599.204(kN)作用于墙趾下点的总弯矩=1189.646(kN-m)基础底面宽度B=4.850(m)偏心距e=0.440(m)基础底面合力作用点距离基础趾点的距离Zn=1.985(m)作用于基底的合力偏心距验算满足:e=0.440<=0.250*4.850=1.212(m)(四)基础强度验算基础为锚桩式基础，不作强度验算(五)墙底截面强度验算验算截面以上，墙身截面积=15.913(m2)重量=365.988kN相对于验算截面外边缘，墙身重力的力臂Zw=2.305(m)相对于验算截面外边缘，Ey的力臂Zx=3.766(m)相对于验算截面外边缘，Ex的力臂Zy=2.336(m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力=477.954(kN)作用于墙趾下点的总弯矩=839.091(kN-m)相对于验算截面外边缘，合力作用力臂Zn=1.756(m)截面宽度B=4.350(m)偏心距e1=0.419(m)截面上偏心距验算满足:e1=0.419<=0.300*4.350=1.305(m)截面上压应力:面坡=173.436背坡=46.312(kPa)压应力验算满足:计算值=173.436<=2100.000(kPa)切向应力检算:剪应力验算满足:计算值=-2.007<=110.000(kPa)(六)台顶截面强度验算[土压力计算]计算高度为6.000(m)处的库仑主动土压力按实际墙背计算得到:第1破裂角：28.250(度)E...
