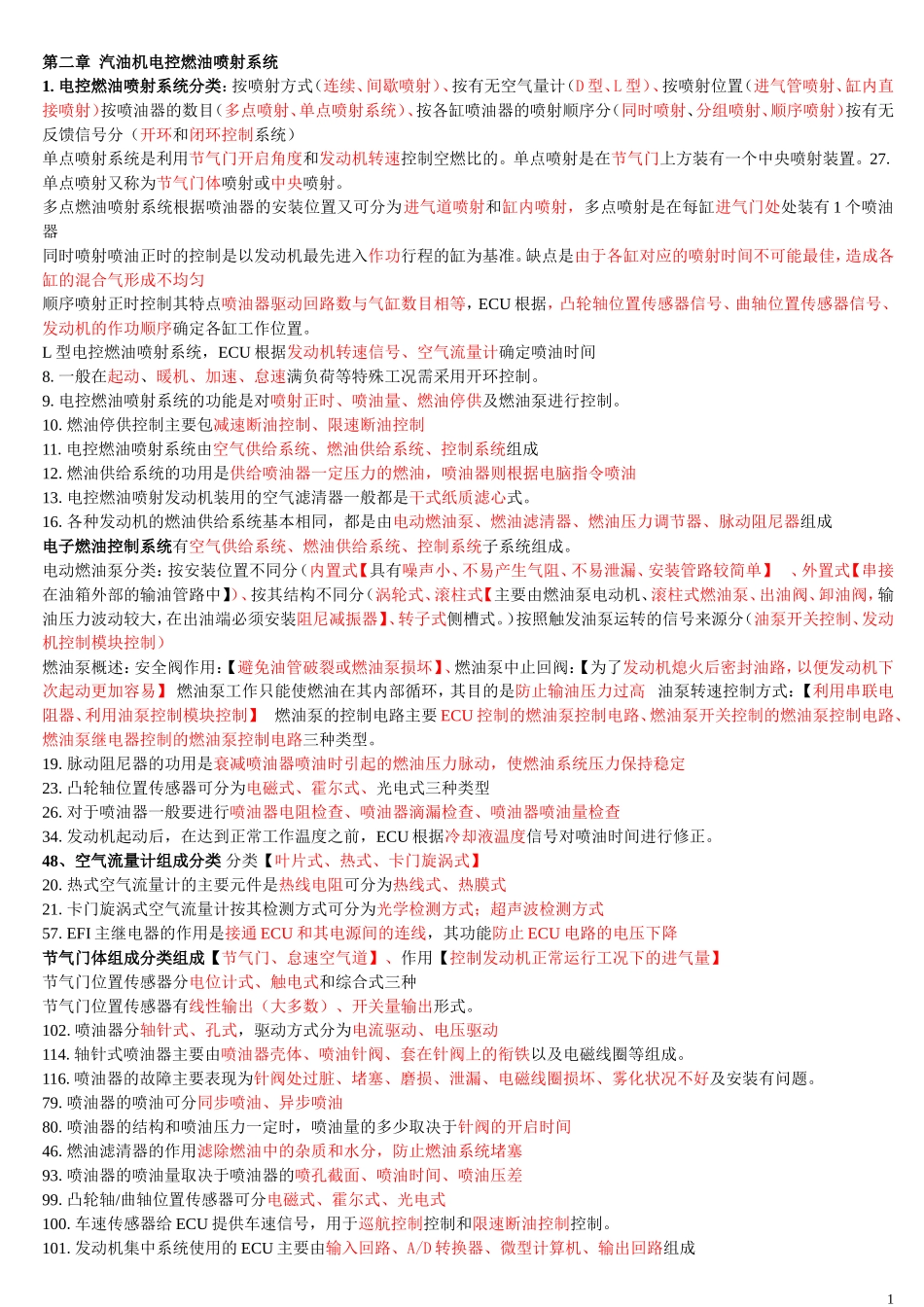

第二章汽油机电控燃油喷射系统1.电控燃油喷射系统分类：按喷射方式（连续、间歇喷射）、按有无空气量计（D型、L型）、按喷射位置（进气管喷射、缸内直接喷射）按喷油器的数目（多点喷射、单点喷射系统）、按各缸喷油器的喷射顺序分（同时喷射、分组喷射、顺序喷射）按有无反馈信号分（开环和闭环控制系统）单点喷射系统是利用节气门开启角度和发动机转速控制空燃比的。单点喷射是在节气门上方装有一个中央喷射装置。27.单点喷射又称为节气门体喷射或中央喷射。多点燃油喷射系统根据喷油器的安装位置又可分为进气道喷射和缸内喷射，多点喷射是在每缸进气门处处装有1个喷油器同时喷射喷油正时的控制是以发动机最先进入作功行程的缸为基准。缺点是由于各缸对应的喷射时间不可能最佳，造成各缸的混合气形成不均匀顺序喷射正时控制其特点喷油器驱动回路数与气缸数目相等，ECU根据，凸轮轴位置传感器信号、曲轴位置传感器信号、发动机的作功顺序确定各缸工作位置。L型电控燃油喷射系统，ECU根据发动机转速信号、空气流量计确定喷油时间8.一般在起动、暖机、加速、怠速满负荷等特殊工况需采用开环控制。9.电控燃油喷射系统的功能是对喷射正时、喷油量、燃油停供及燃油泵进行控制。10.燃油停供控制主要包减速断油控制、限速断油控制11.电控燃油喷射系统由空气供给系统、燃油供给系统、控制系统组成12.燃油供给系统的功用是供给喷油器一定压力的燃油，喷油器则根据电脑指令喷油13.电控燃油喷射发动机装用的空气滤清器一般都是干式纸质滤心式。16.各种发动机的燃油供给系统基本相同，都是由电动燃油泵、燃油滤清器、燃油压力调节器、脉动阻尼器组成电子燃油控制系统有空气供给系统、燃油供给系统、控制系统子系统组成。电动燃油泵分类：按安装位置不同分（内置式【具有噪声小、不易产生气阻、不易泄漏、安装管路较简单】、外置式【串接在油箱外部的输油管路中】）、按其结构不同分（涡轮式、滚柱式【主要由燃油泵电动机、滚柱式燃油泵、出油阀、卸油阀，输油压力波动较大，在出油端必须安装阻尼减振器】、转子式侧槽式。）按照触发油泵运转的信号来源分（油泵开关控制、发动机控制模块控制）燃油泵概述：安全阀作用：【避免油管破裂或燃油泵损坏】、燃油泵中止回阀：【为了发动机熄火后密封油路，以便发动机下次起动更加容易】燃油泵工作只能使燃油在其内部循环，其目的是防止输油压力过高油泵转速控制方式：【利用串联电阻器、利用油泵控制模块控制】燃油泵的控制电路主要ECU控制的燃油泵控制电路、燃油泵开关控制的燃油泵控制电路、燃油泵继电器控制的燃油泵控制电路三种类型。19.脉动阻尼器的功用是衰减喷油器喷油时引起的燃油压力脉动，使燃油系统压力保持稳定23.凸轮轴位置传感器可分为电磁式、霍尔式、光电式三种类型26.对于喷油器一般要进行喷油器电阻检查、喷油器滴漏检查、喷油器喷油量检查34.发动机起动后，在达到正常工作温度之前，ECU根据冷却液温度信号对喷油时间进行修正。48、空气流量计组成分类分类【叶片式、热式、卡门旋涡式】20.热式空气流量计的主要元件是热线电阻可分为热线式、热膜式21.卡门旋涡式空气流量计按其检测方式可分为光学检测方式；超声波检测方式57.EFI主继电器的作用是接通ECU和其电源间的连线，其功能防止ECU电路的电压下降节气门体组成分类组成【节气门、怠速空气道】、作用【控制发动机正常运行工况下的进气量】节气门位置传感器分电位计式、触电式和综合式三种节气门位置传感器有线性输出（大多数）、开关量输出形式。102.喷油器分轴针式、孔式，驱动方式分为电流驱动、电压驱动114.轴针式喷油器主要由喷油器壳体、喷油针阀、套在针阀上的衔铁以及电磁线圈等组成。116.喷油器的故障主要表现为针阀处过脏、堵塞、磨损、泄漏、电磁线圈损坏、雾化状况不好及安装有问题。79.喷油器的喷油可分同步喷油、异步喷油80.喷油器的结构和喷油压力一定时，喷油量的多少取决于针阀的开启时间46.燃油滤清器的作用滤除燃油中的杂质和水分，防止燃油系统堵塞93.喷油器的喷油量取决于喷油器的喷孔截面、喷油时间、喷油压差99.凸轮轴/曲轴位置传感器可分电磁式、霍尔式、...
