开槽埋管工程监理实施细则VIP免费

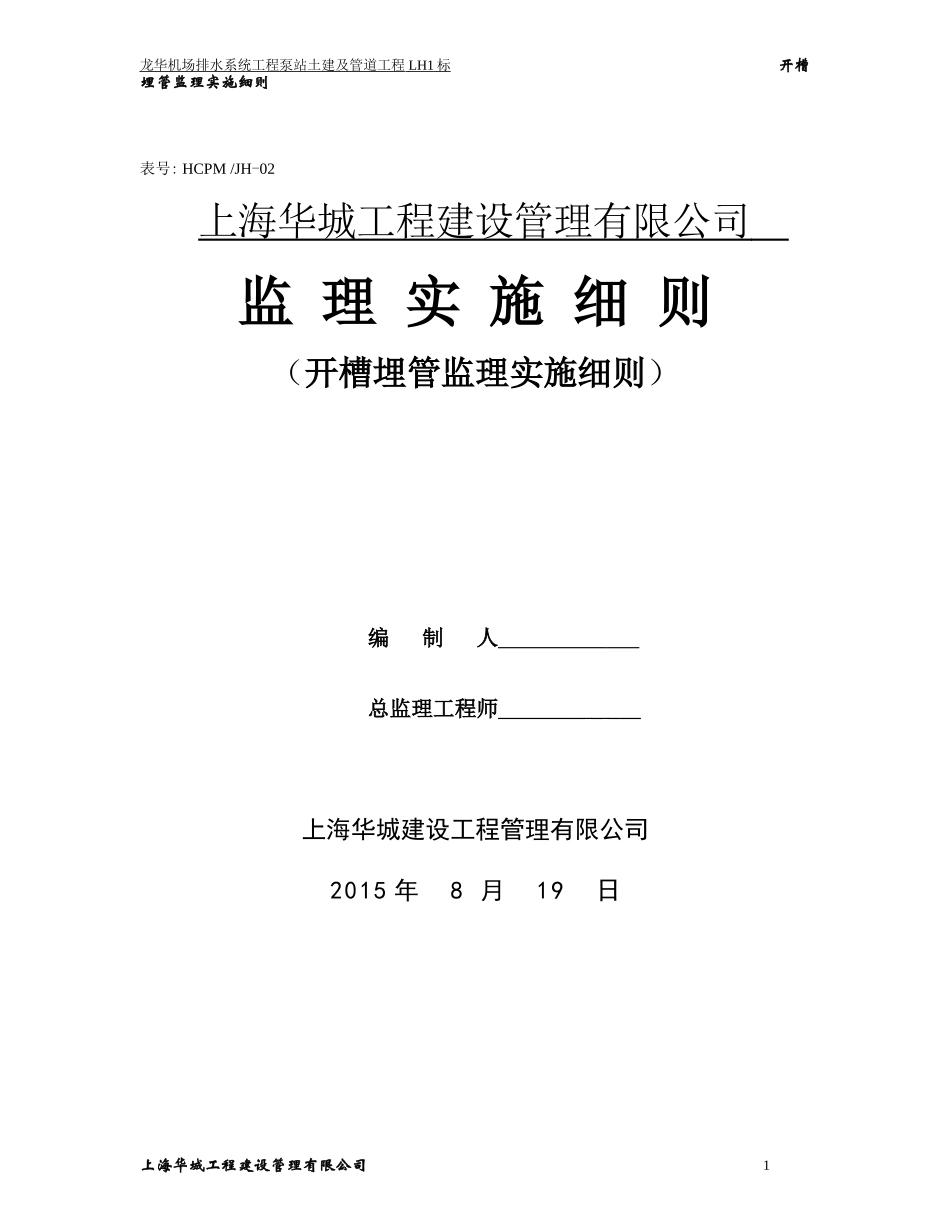

开槽埋管工程监理实施细则_第1页
1/13

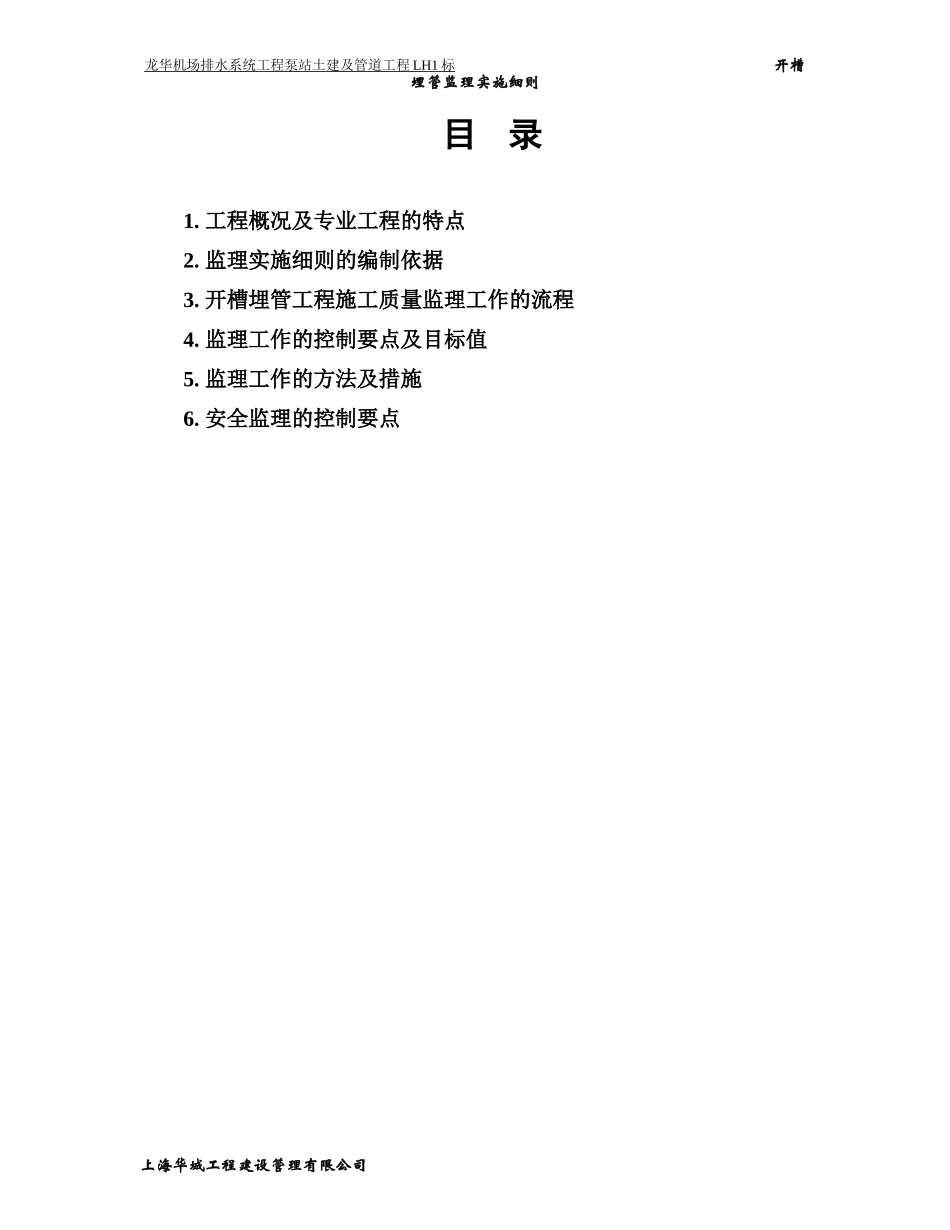

开槽埋管工程监理实施细则_第2页
2/13

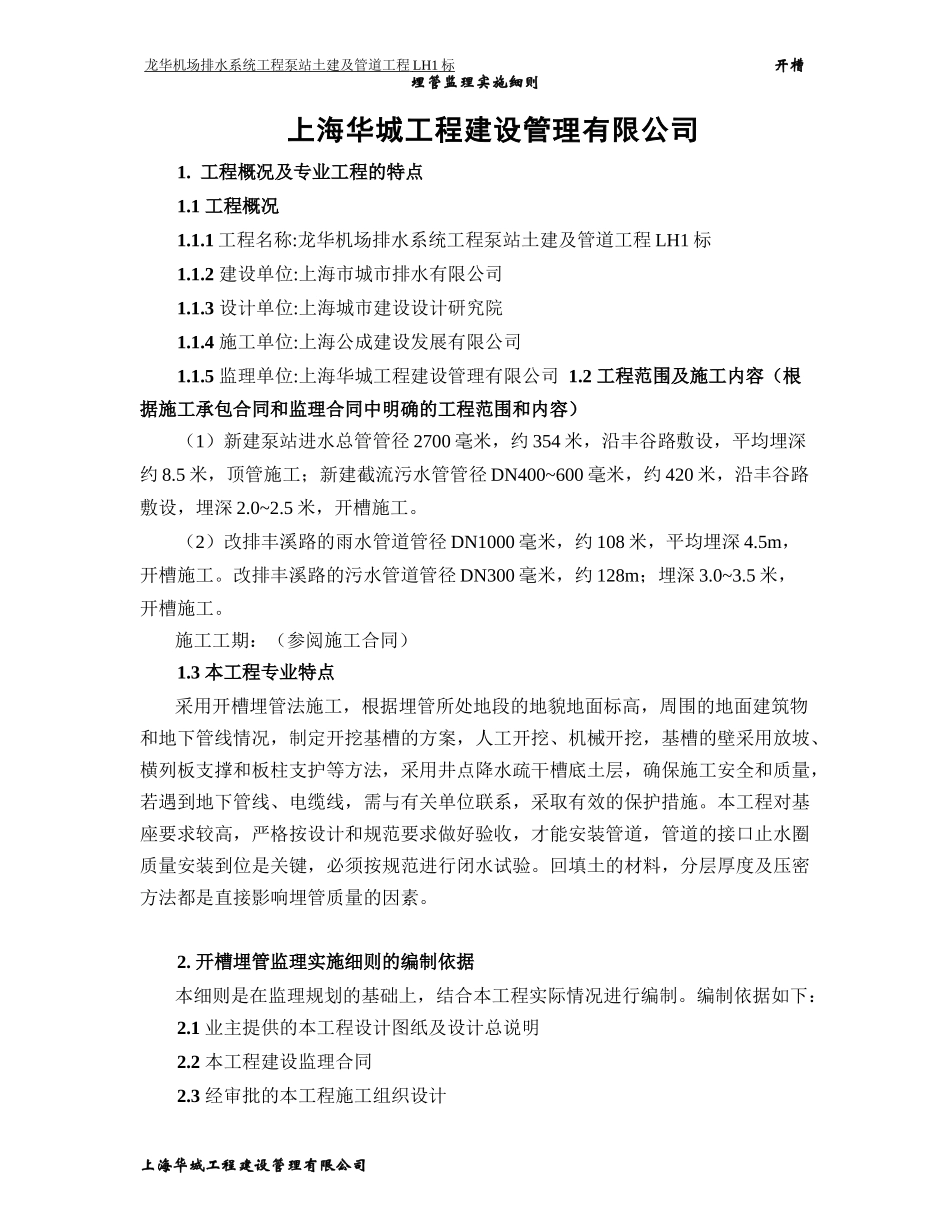

开槽埋管工程监理实施细则_第3页
3/13
龙华机场排水系统工程泵站土建及管道工程LH1标开槽埋管监理实施细则表号:HCPM/JH-02上海华城工程建设管理有限公司监理实施细则(开槽埋管监理实施细则)编制人总监理工程师上海华城建设工程管理有限公司2015年8月19日上海华城工程建设管理有限公司1龙华机场排水系统工程泵站土建及管道工程LH1标开槽埋管监理实施细则目录1.工程概况及专业工程的特点2.监理实施细则的编制依据3.开槽埋管工程施工质量监理工作的流程4.监理工作的控制要点及目标值5.监理工作的方法及措施6.安全监理的控制要点上海华城工程建设管理有限公司龙华机场排水系统工程泵站土建及管道工程LH1标开槽埋管监理实施细则上海华城工程建设管理有限公司1.工程概况及专业工程的特点1.1工程概况1.1.1工程名称:龙华机场排水系统工程泵站土建及管道工程LH1标1.1.2建设单位:上海市城市排水有限公司1.1.3设计单位:上海城市建设设计研究院1.1.4施工单位:上海公成建设发展有限公司1.1.5监理单位:上海华城工程建设管理有限公司1.2工程范围及施工内容(根据施工承包合同和监理合同中明确的工程范围和内容)(1)新建泵站进水总管管径2700毫米,约354米,沿丰谷路敷设,平均埋深约8.5米,顶管施工;新建截流污水管管径DN400~600毫米,约420米,沿丰谷路敷设,埋深2.0~2.5米,开槽施工。(2)改排丰溪路的雨水管道管径DN1000毫米,约108米,平均埋深4.5m,开槽施工。改排丰溪路的污水管道管径DN300毫米,约128m;埋深3.0~3.5米,开槽施工。施工工期:(参阅施工合同)1.3本工程专业特点采用开槽埋管法施工,根据埋管所处地段的地貌地面标高,周围的地面建筑物和地下管线情况,制定开挖基槽的方案,人工开挖、机械开挖,基槽的壁采用放坡、横列板支撑和板柱支护等方法,采用井点降水疏干槽底土层,确保施工安全和质量,若遇到地下管线、电缆线,需与有关单位联系,采取有效的保护措施。本工程对基座要求较高,严格按设计和规范要求做好验收,才能安装管道,管道的接口止水圈质量安装到位是关键,必须按规范进行闭水试验。回填土的材料,分层厚度及压密方法都是直接影响埋管质量的因素。2.开槽埋管监理实施细则的编制依据本细则是在监理规划的基础上,结合本工程实际情况进行编制。编制依据如下:2.1业主提供的本工程设计图纸及设计总说明2.2本工程建设监理合同2.3经审批的本工程施工组织设计上海华城工程建设管理有限公司龙华机场排水系统工程泵站土建及管道工程LH1标开槽埋管监理实施细则2.4《砼结构工程施工及验收规范》GB50204-922.5《地基处理技术规范》GBJ08-40-942.6《市政道路、排水管道成品与半成品施工及验收规程》DBJ08-217-952.7《市政地下工程施工及验收规程》DBJ08-236-19992.8《市政排水管道工程施工及验收规程》DBJ08-220-962.9上海市排水通用图2.10地质资料及周围环境及地下管线资料上海华城工程建设管理有限公司龙华机场排水系统工程泵站土建及管道工程LH1标开槽埋管监理实施细则3.开槽埋管施工质量监理工作流程图不同意同意不合格合格不合格合格不合格合格不合格合格上海华城工程建设管理有限公司开工申请单承包商施工方案测量放样监理工程师审批槽底高程、中线、宽度报验承包商监理工程师审批砼强度符合规定自检合格、资料齐备垫层、平基、管基施工及质量报验施工单位监理工程师审批安装施工及质量报验承包商监理工程师审批接口质量、闭水试验承包商监理工程师验收管道回填,检查井砌筑监理工程师审批防腐处理报验承包商不合格管道材料质保、成品与半成品管报验不合格龙华机场排水系统工程泵站土建及管道工程LH1标开槽埋管监理实施细则4.开槽埋管施工质量监理控制要点和目标值4.1开槽埋管施工质量监理的目标值从开工之日起至竣工资料验收合格,施工阶段的施工工程质量、工程进度监理、安全、文明施工监理,并进行合格工程数量计量审核签证。监理目标:工程质量目标为创优良工程。安全文明施工目标:无重大安全事故,争创文明工地。4.2开槽埋管施工质量监理的控制要点4.2.1测量放样。根据业主提供的测量控制桩点和水准点,将设计平面图上的管道及检查井的位置,测放到现场,并经复核无误,对原始控制桩点加以保护...
