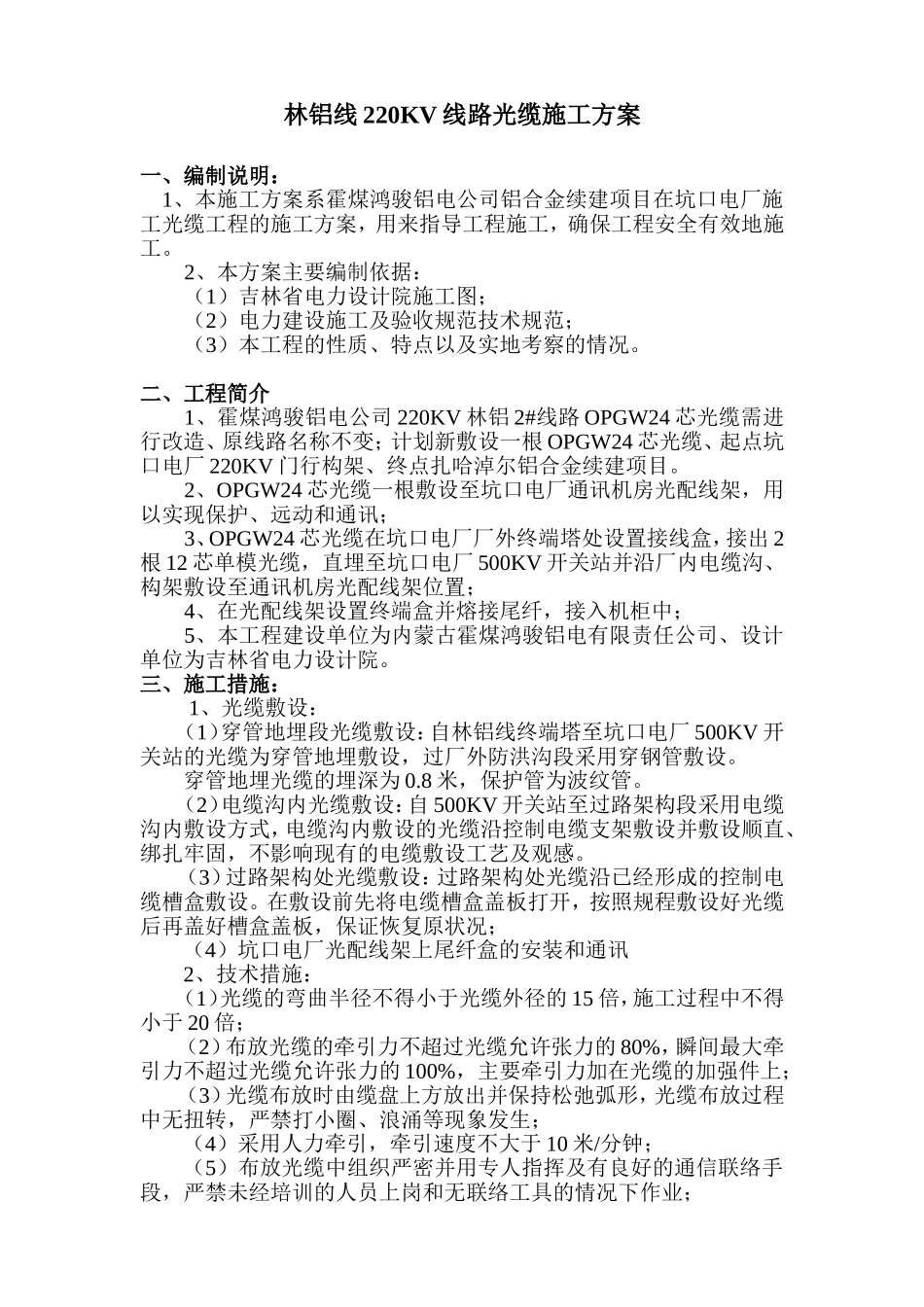

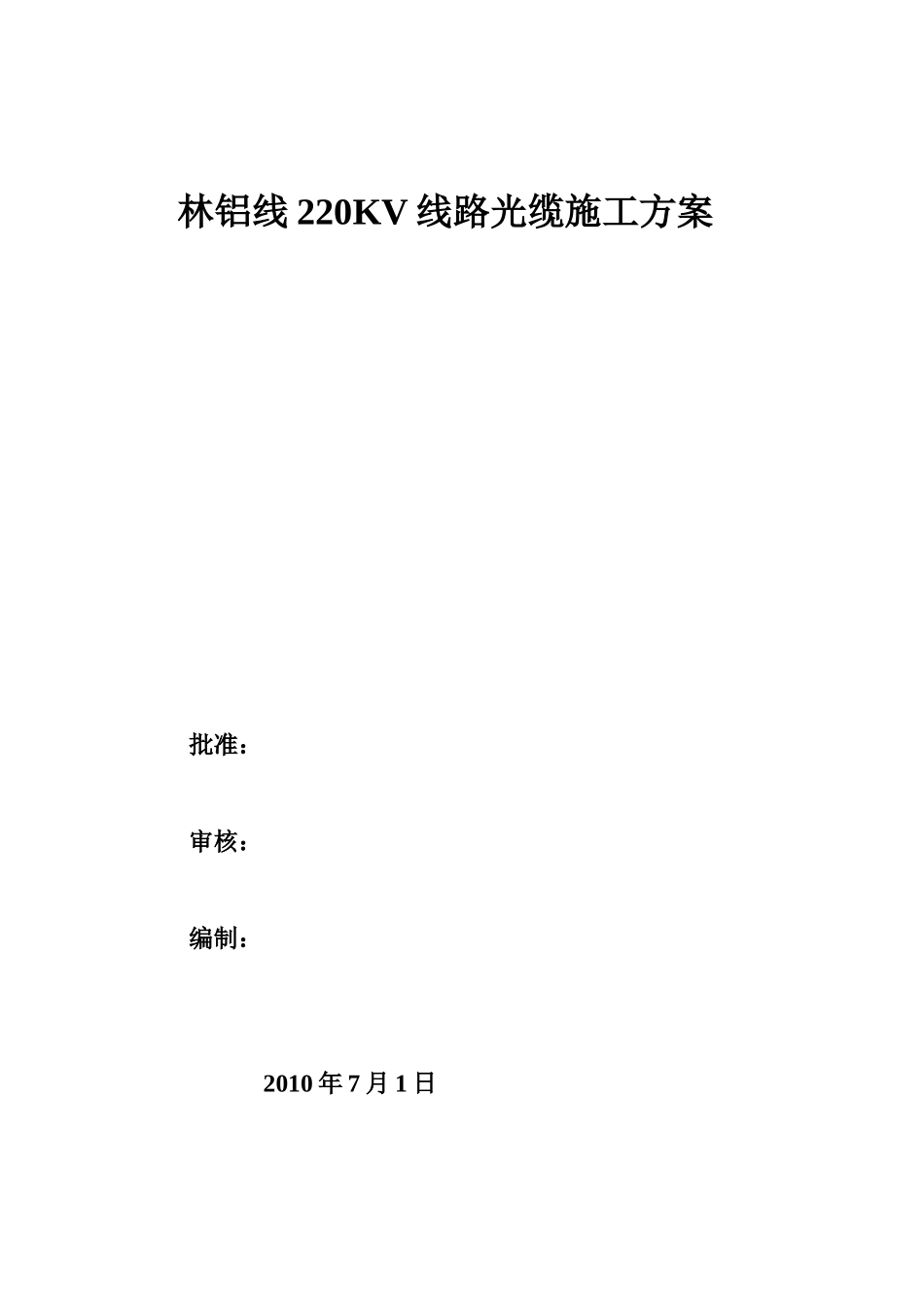

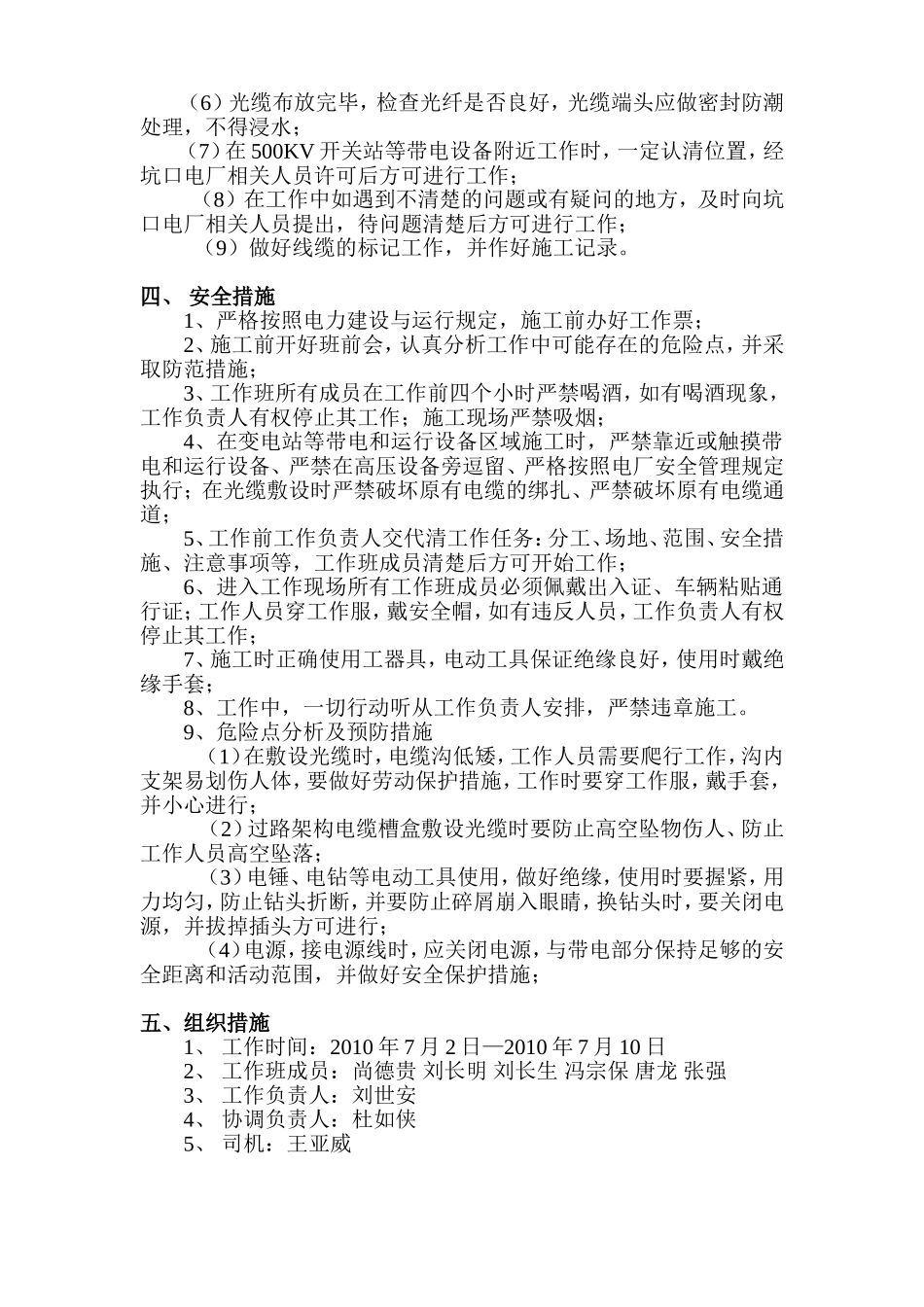

林铝线220KV线路光缆施工方案批准：审核：编制：2010年7月1日林铝线220KV线路光缆施工方案一、编制说明：1、本施工方案系霍煤鸿骏铝电公司铝合金续建项目在坑口电厂施工光缆工程的施工方案，用来指导工程施工，确保工程安全有效地施工。2、本方案主要编制依据：（1）吉林省电力设计院施工图；（2）电力建设施工及验收规范技术规范；（3）本工程的性质、特点以及实地考察的情况。二、工程简介1、霍煤鸿骏铝电公司220KV林铝2#线路OPGW24芯光缆需进行改造、原线路名称不变；计划新敷设一根OPGW24芯光缆、起点坑口电厂220KV门行构架、终点扎哈淖尔铝合金续建项目。2、OPGW24芯光缆一根敷设至坑口电厂通讯机房光配线架，用以实现保护、远动和通讯；3、OPGW24芯光缆在坑口电厂厂外终端塔处设置接线盒，接出2根12芯单模光缆，直埋至坑口电厂500KV开关站并沿厂内电缆沟、构架敷设至通讯机房光配线架位置；4、在光配线架设置终端盒并熔接尾纤，接入机柜中；5、本工程建设单位为内蒙古霍煤鸿骏铝电有限责任公司、设计单位为吉林省电力设计院。三、施工措施：1、光缆敷设：（1）穿管地埋段光缆敷设：自林铝线终端塔至坑口电厂500KV开关站的光缆为穿管地埋敷设，过厂外防洪沟段采用穿钢管敷设。穿管地埋光缆的埋深为0.8米，保护管为波纹管。（2）电缆沟内光缆敷设：自500KV开关站至过路架构段采用电缆沟内敷设方式，电缆沟内敷设的光缆沿控制电缆支架敷设并敷设顺直、绑扎牢固，不影响现有的电缆敷设工艺及观感。（3）过路架构处光缆敷设：过路架构处光缆沿已经形成的控制电缆槽盒敷设。在敷设前先将电缆槽盒盖板打开，按照规程敷设好光缆后再盖好槽盒盖板，保证恢复原状况；（4）坑口电厂光配线架上尾纤盒的安装和通讯2、技术措施：（1）光缆的弯曲半径不得小于光缆外径的15倍，施工过程中不得小于20倍；（2）布放光缆的牵引力不超过光缆允许张力的80%，瞬间最大牵引力不超过光缆允许张力的100%，主要牵引力加在光缆的加强件上；（3）光缆布放时由缆盘上方放出并保持松弛弧形，光缆布放过程中无扭转，严禁打小圈、浪涌等现象发生；（4）采用人力牵引，牵引速度不大于10米/分钟；（5）布放光缆中组织严密并用专人指挥及有良好的通信联络手段，严禁未经培训的人员上岗和无联络工具的情况下作业；（6）光缆布放完毕，检查光纤是否良好，光缆端头应做密封防潮处理，不得浸水；（7）在500KV开关站等带电设备附近工作时，一定认清位置，经坑口电厂相关人员许可后方可进行工作；（8）在工作中如遇到不清楚的问题或有疑问的地方，及时向坑口电厂相关人员提出，待问题清楚后方可进行工作；（9）做好线缆的标记工作，并作好施工记录。四、安全措施1、严格按照电力建设与运行规定，施工前办好工作票；2、施工前开好班前会，认真分析工作中可能存在的危险点，并采取防范措施；3、工作班所有成员在工作前四个小时严禁喝酒，如有喝酒现象，工作负责人有权停止其工作；施工现场严禁吸烟；4、在变电站等带电和运行设备区域施工时，严禁靠近或触摸带电和运行设备、严禁在高压设备旁逗留、严格按照电厂安全管理规定执行；在光缆敷设时严禁破坏原有电缆的绑扎、严禁破坏原有电缆通道；5、工作前工作负责人交代清工作任务：分工、场地、范围、安全措施、注意事项等，工作班成员清楚后方可开始工作；6、进入工作现场所有工作班成员必须佩戴出入证、车辆粘贴通行证；工作人员穿工作服，戴安全帽，如有违反人员，工作负责人有权停止其工作；7、施工时正确使用工器具，电动工具保证绝缘良好，使用时戴绝缘手套；8、工作中，一切行动听从工作负责人安排，严禁违章施工。9、危险点分析及预防措施（1）在敷设光缆时，电缆沟低矮，工作人员需要爬行工作，沟内支架易划伤人体，要做好劳动保护措施，工作时要穿工作服，戴手套，并小心进行；（2）过路架构电缆槽盒敷设光缆时要防止高空坠物伤人、防止工作人员高空坠落；（3）电锤、电钻等电动工具使用，做好绝缘，使用时要握紧，用力均匀，防止钻头折断，并要防止碎屑崩入眼睛，换钻头时，要关闭电源，并拔掉插头方可进行；（4）电源，接电源线时，应关闭电源，与带电部分保持...
