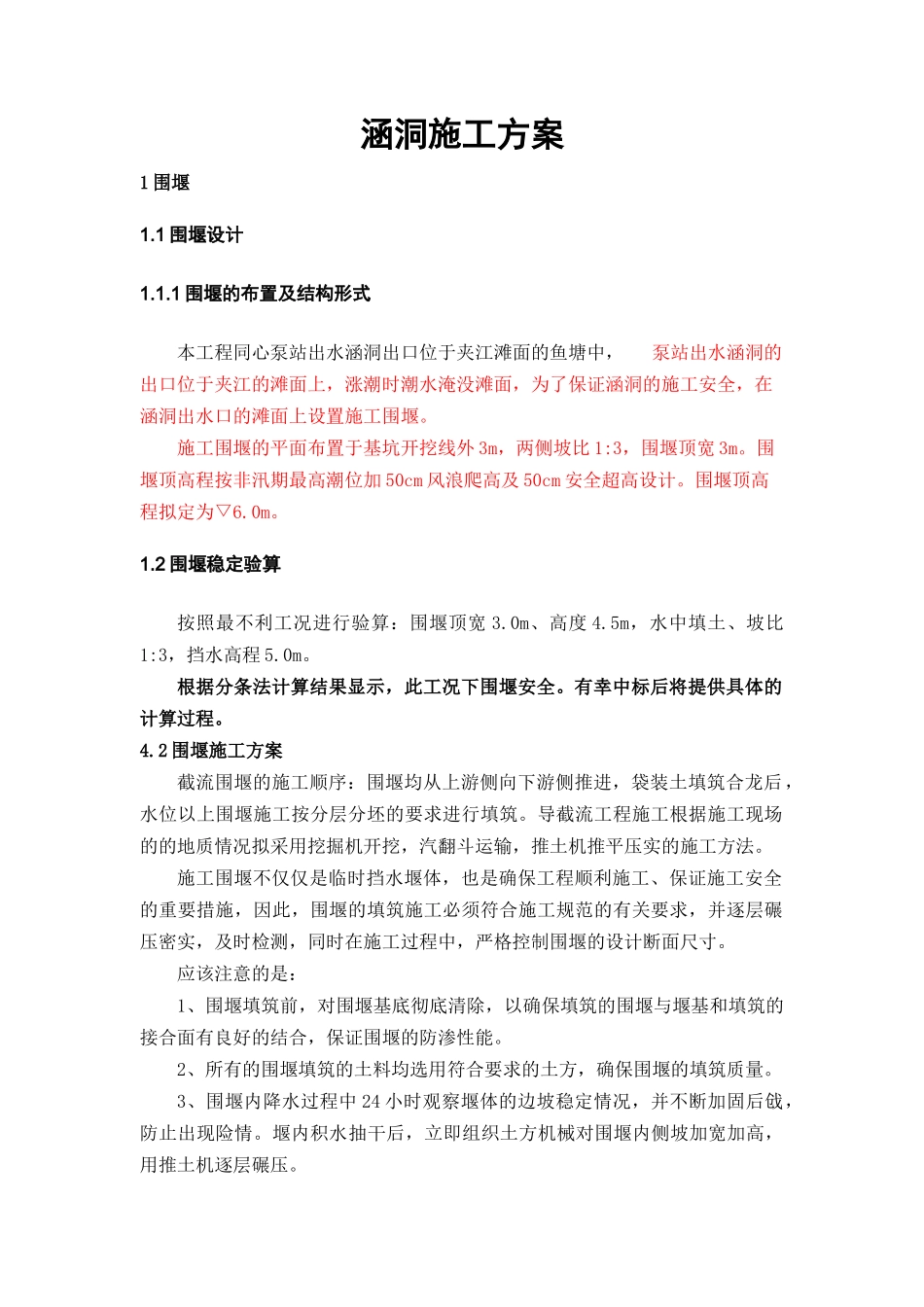

涵洞施工方案1围堰1.1围堰设计1.1.1围堰的布置及结构形式本工程同心泵站出水涵洞出口位于夹江滩面的鱼塘中，泵站出水涵洞的出口位于夹江的滩面上，涨潮时潮水淹没滩面，为了保证涵洞的施工安全，在涵洞出水口的滩面上设置施工围堰。施工围堰的平面布置于基坑开挖线外3m，两侧坡比1:3，围堰顶宽3m。围堰顶高程按非汛期最高潮位加50cm风浪爬高及50cm安全超高设计。围堰顶高程拟定为▽6.0m。1.2围堰稳定验算按照最不利工况进行验算：围堰顶宽3.0m、高度4.5m，水中填土、坡比1:3，挡水高程5.0m。根据分条法计算结果显示，此工况下围堰安全。有幸中标后将提供具体的计算过程。4.2围堰施工方案截流围堰的施工顺序：围堰均从上游侧向下游侧推进，袋装土填筑合龙后，水位以上围堰施工按分层分坯的要求进行填筑。导截流工程施工根据施工现场的的地质情况拟采用挖掘机开挖，汽翻斗运输，推土机推平压实的施工方法。施工围堰不仅仅是临时挡水堰体，也是确保工程顺利施工、保证施工安全的重要措施，因此，围堰的填筑施工必须符合施工规范的有关要求，并逐层碾压密实，及时检测，同时在施工过程中，严格控制围堰的设计断面尺寸。应该注意的是：1、围堰填筑前，对围堰基底彻底清除，以确保填筑的围堰与堰基和填筑的接合面有良好的结合，保证围堰的防渗性能。2、所有的围堰填筑的土料均选用符合要求的土方，确保围堰的填筑质量。3、围堰内降水过程中24小时观察堰体的边坡稳定情况，并不断加固后戗，防止出现险情。堰内积水抽干后，立即组织土方机械对围堰内侧坡加宽加高，用推土机逐层碾压。4.3施工围堰的维护为了防止雨水冲刷、风浪对围堰的影响，等围堰填筑完成后，在其迎水面铺设防渗膜一层，并用草包袋装土镇压，在坝脚处抛石固脚。必要时，在围堰背水坡脚采用防渗导流措施进行防护。围堰施工完毕后，经常派人维护检查。为有效应付可能出现的汛情，必须落实防汛安全措施，配备足够的防汛物资，成立防汛抢险突击队，安排专人对围堰外的河水水位进行观测以及对围堰的检查，发现意外情况及时汇报，及时采取在围堰顶施打子堰加高等应急措施，确保围堰在高水位期间万无一失。4.4围堰拆除在接监理工程师指令后方可拆除围堰。拆除前，首先向内侧灌水以保持围堰内外水位基本持平。然后，用挖掘机将围堰水上部位的土方挖出，自卸汽车将土方运至弃土场内。对围堰水下土方，采用长臂挖掘机进行开挖，弃土送至业主指定的弃土场，水下方作业期间必须经常探测河床底高程及河道的宽度，直到满足设计要求。4.5施工降排水4.5.1生活区、生产区明排水在生产区、生活区修建明沟排水系统，配一定的动力水泵，以满足排水要求，在暴雨天气降雨量较大时加设水泵进行强排，以防止办公、生活和生产受到影响。4.5.2基坑排水4.5.2.1围堰内积水（初期排水）排除上下游围堰内积水采用泥浆泵抽排,排水时控制水面下降速度，以免引起基坑四周和围堰土体坍塌。同时派专人对围堰进行24小时值班，发现问题及时采取相应措施，以保证施工围堰的安全。4.5.2.2基坑明排水基坑明排水：配备2台15kw泥水泵进行抽排。在基坑四周坡肩外侧1m处挖设截水沟或挡水围堰，坡脚位置挖设排水龙沟，沟宽80cm、深50cm，在基坑四角设集水塘，施工中采取高水高排低水低排的原则，分别布泵抽排基坑积水。如下图所示。4.5.3基坑降水在基坑开挖前，根据水文地质条件在基坑周围采取降水措施，以阻断地下水补给来源、降低地下水位，确保干地施工和边坡稳定。根据地质报告显示，本工程地基分布不均，上层为人工杂填土层，下层为粉土为主，土体含水量丰富。上、下游为河道，地下水补给丰富，基础埋置较深，因此及时有效地排水、降水是工程顺利、安全、如期完成的首要条件。本工程拟采用龙沟排水结合轻型井点降低地下水。龙沟必须在基坑一圈布置成封闭圈，在基坑对角挖集水坑，集水坑内布置水泵等抽排动力，满足排水的动力要求。轻型井点布置成封闭圈，控制圈位于基坑边坡外1.0m，轻型井点总管放在与原始地下水位线平齐，以便最大限度地抽吸地下水，总管须有1/100-1/500朝向井点泵的坡度，使在井点泵处的总管充分浸水，以利于井点泵抽水，井点泵尽量靠近总管，进...
