银浆知识初步了解VIP免费

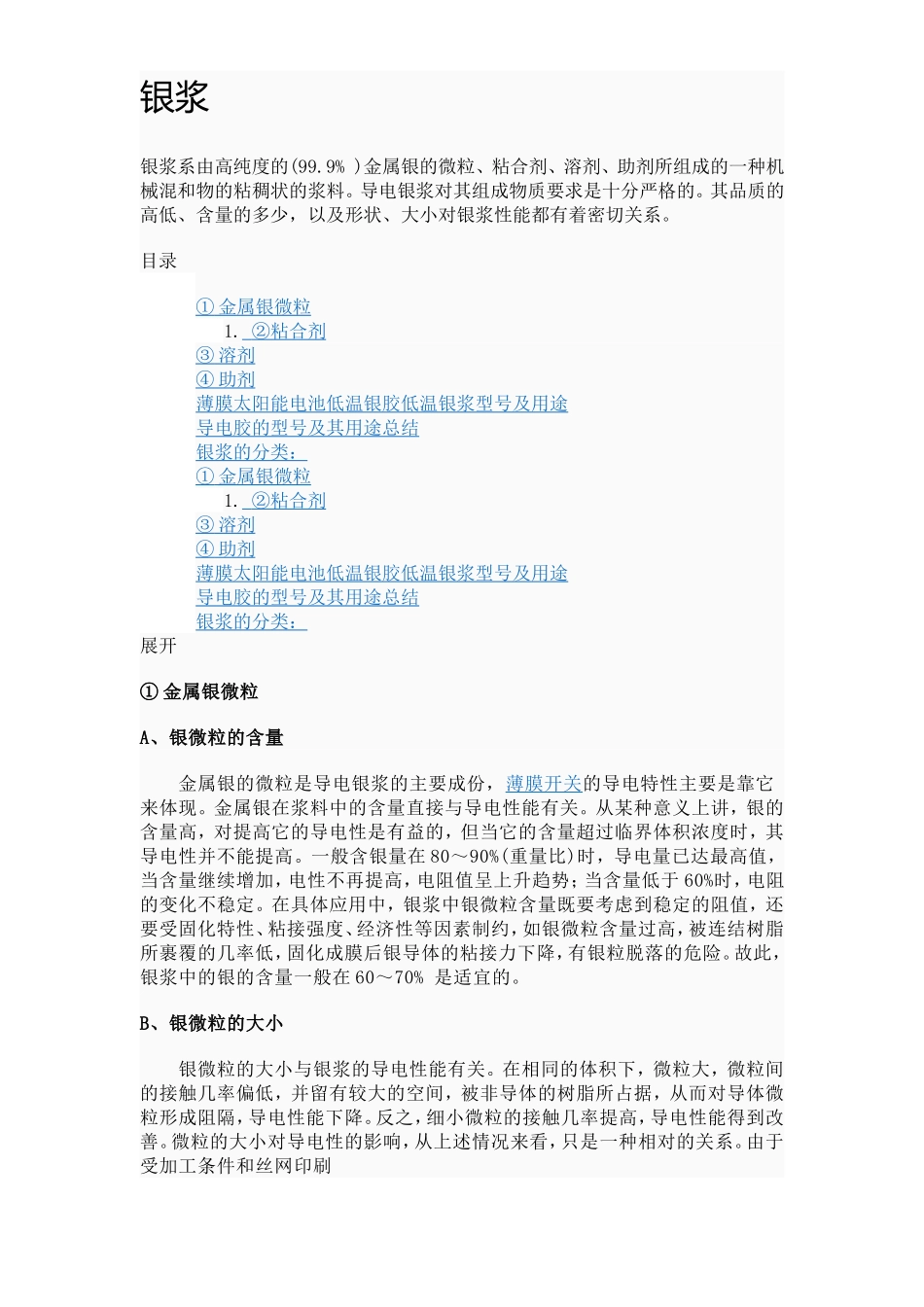

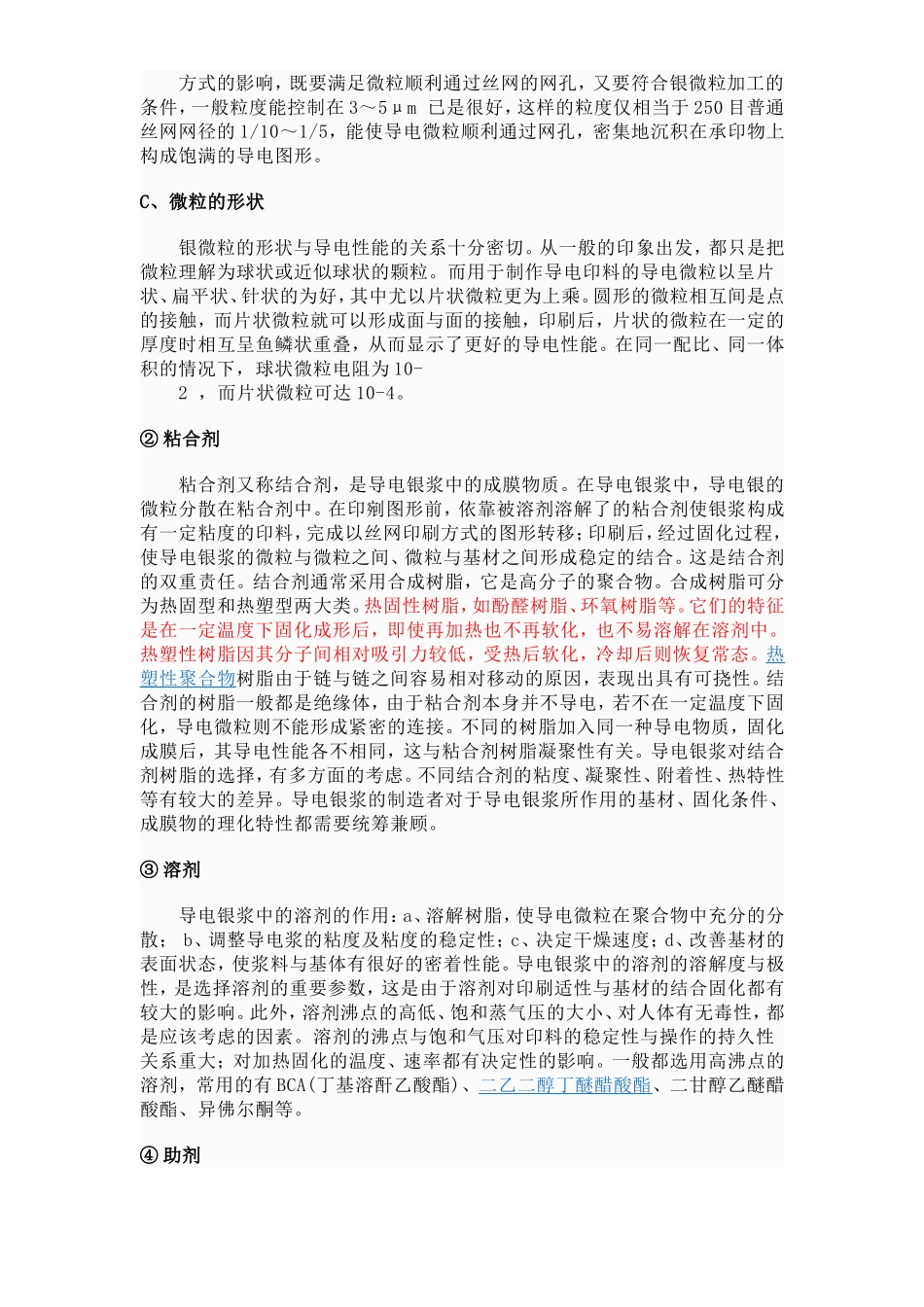

银浆银浆系由高纯度的(99.9%)金属银的微粒、粘合剂、溶剂、助剂所组成的一种机械混和物的粘稠状的浆料。导电银浆对其组成物质要求是十分严格的。其品质的高低、含量的多少，以及形状、大小对银浆性能都有着密切关系。目录①金属银微粒1.②粘合剂③溶剂④助剂薄膜太阳能电池低温银胶低温银浆型号及用途导电胶的型号及其用途总结银浆的分类：①金属银微粒1.②粘合剂③溶剂④助剂薄膜太阳能电池低温银胶低温银浆型号及用途导电胶的型号及其用途总结银浆的分类：展开①金属银微粒A、银微粒的含量金属银的微粒是导电银浆的主要成份，薄膜开关的导电特性主要是靠它来体现。金属银在浆料中的含量直接与导电性能有关。从某种意义上讲，银的含量高，对提高它的导电性是有益的，但当它的含量超过临界体积浓度时，其导电性并不能提高。一般含银量在80～90%(重量比)时，导电量已达最高值，当含量继续增加，电性不再提高，电阻值呈上升趋势；当含量低于60%时，电阻的变化不稳定。在具体应用中，银浆中银微粒含量既要考虑到稳定的阻值，还要受固化特性、粘接强度、经济性等因素制约，如银微粒含量过高，被连结树脂所裹覆的几率低，固化成膜后银导体的粘接力下降，有银粒脱落的危险。故此，银浆中的银的含量一般在60～70%是适宜的。B、银微粒的大小银微粒的大小与银浆的导电性能有关。在相同的体积下，微粒大，微粒间的接触几率偏低，并留有较大的空间，被非导体的树脂所占据，从而对导体微粒形成阻隔，导电性能下降。反之，细小微粒的接触几率提高，导电性能得到改善。微粒的大小对导电性的影响，从上述情况来看，只是一种相对的关系。由于受加工条件和丝网印刷方式的影响，既要满足微粒顺利通过丝网的网孔，又要符合银微粒加工的条件，一般粒度能控制在3～5μm已是很好，这样的粒度仅相当于250目普通丝网网径的1/10～1/5，能使导电微粒顺利通过网孔，密集地沉积在承印物上构成饱满的导电图形。C、微粒的形状银微粒的形状与导电性能的关系十分密切。从一般的印象出发，都只是把微粒理解为球状或近似球状的颗粒。而用于制作导电印料的导电微粒以呈片状、扁平状、针状的为好，其中尤以片状微粒更为上乘。圆形的微粒相互间是点的接触，而片状微粒就可以形成面与面的接触，印刷后，片状的微粒在一定的厚度时相互呈鱼鳞状重叠，从而显示了更好的导电性能。在同一配比、同一体积的情况下，球状微粒电阻为10-2，而片状微粒可达10-4。②粘合剂粘合剂又称结合剂，是导电银浆中的成膜物质。在导电银浆中，导电银的微粒分散在粘合剂中。在印剜图形前，依靠被溶剂溶解了的粘合剂使银浆构成有一定粘度的印料，完成以丝网印刷方式的图形转移；印刷后，经过固化过程，使导电银浆的微粒与微粒之间、微粒与基材之间形成稳定的结合。这是结合剂的双重责任。结合剂通常采用合成树脂，它是高分子的聚合物。合成树脂可分为热固型和热塑型两大类。热固性树脂，如酚醛树脂、环氧树脂等。它们的特征是在一定温度下固化成形后，即使再加热也不再软化，也不易溶解在溶剂中。热塑性树脂因其分子间相对吸引力较低，受热后软化，冷却后则恢复常态。热塑性聚合物树脂由于链与链之间容易相对移动的原因，表现出具有可挠性。结合剂的树脂一般都是绝缘体，由于粘合剂本身并不导电，若不在一定温度下固化，导电微粒则不能形成紧密的连接。不同的树脂加入同一种导电物质，固化成膜后，其导电性能各不相同，这与粘合剂树脂凝聚性有关。导电银浆对结合剂树脂的选择，有多方面的考虑。不同结合剂的粘度、凝聚性、附着性、热特性等有较大的差异。导电银浆的制造者对于导电银浆所作用的基材、固化条件、成膜物的理化特性都需要统筹兼顾。③溶剂导电银浆中的溶剂的作用：a、溶解树脂，使导电微粒在聚合物中充分的分散；b、调整导电浆的粘度及粘度的稳定性；c、决定干燥速度；d、改善基材的表面状态，使浆料与基体有很好的密着性能。导电银浆中的溶剂的溶解度与极性，是选择溶剂的重要参数，这是由于溶剂对印刷适性与基材的结合固化都有较大的影响。此外，溶剂沸点的高低、饱和蒸气压的大小、对人体有无毒性，都是应该考虑的因素。溶剂的沸点...
