水泥土搅拌桩止水帷幕VIP免费

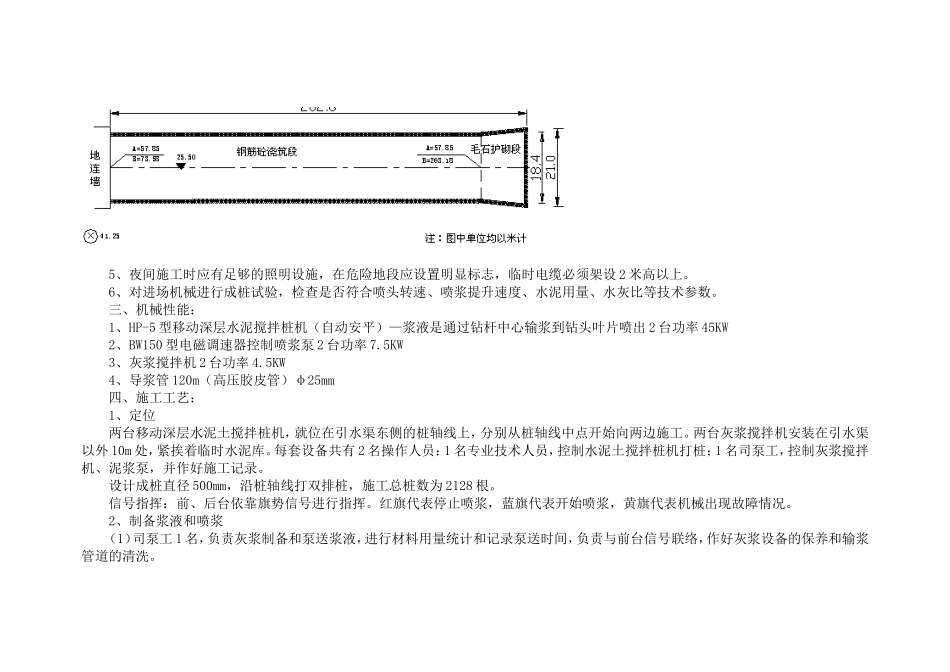

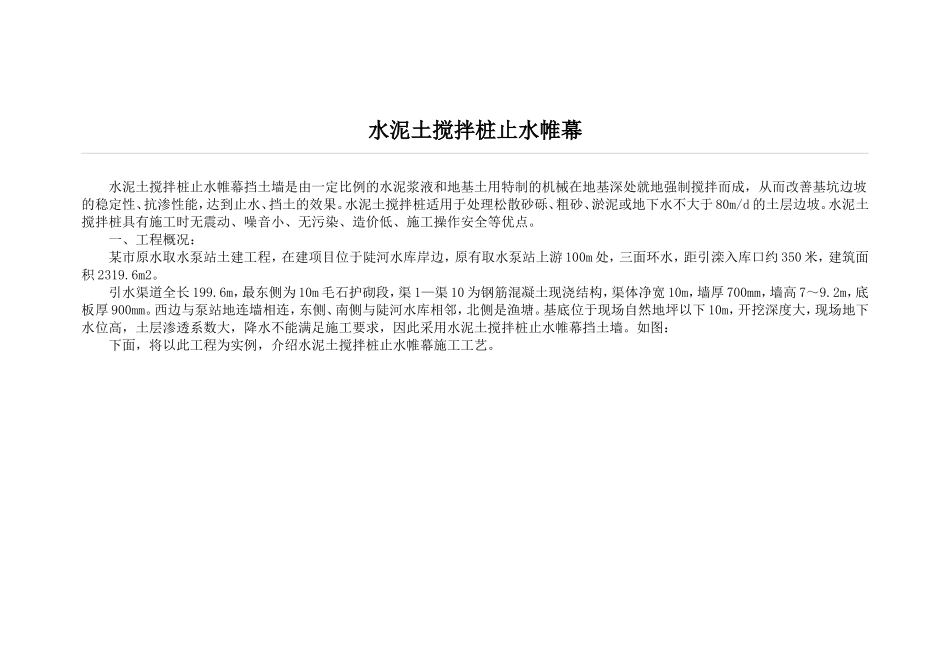

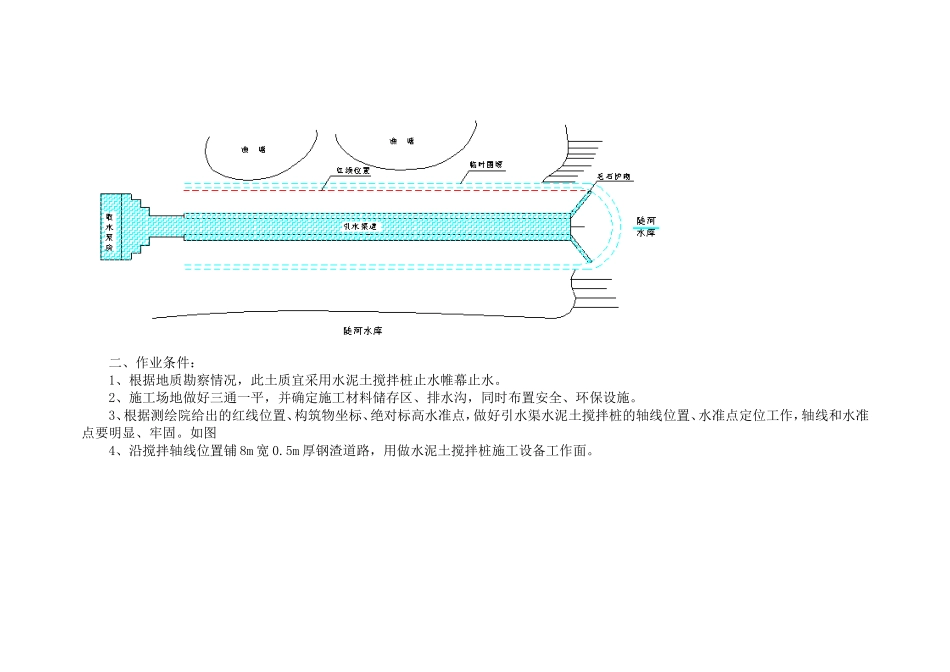

水泥土搅拌桩止水帷幕水泥土搅拌桩止水帷幕挡土墙是由一定比例的水泥浆液和地基土用特制的机械在地基深处就地强制搅拌而成，从而改善基坑边坡的稳定性、抗渗性能，达到止水、挡土的效果。水泥土搅拌桩适用于处理松散砂砾、粗砂、淤泥或地下水不大于80m/d的土层边坡。水泥土搅拌桩具有施工时无震动、噪音小、无污染、造价低、施工操作安全等优点。一、工程概况：某市原水取水泵站土建工程，在建项目位于陡河水库岸边，原有取水泵站上游100m处，三面环水，距引滦入库口约350米，建筑面积2319.6m2。引水渠道全长199.6m，最东侧为10m毛石护砌段，渠1—渠10为钢筋混凝土现浇结构，渠体净宽10m，墙厚700mm，墙高7～9.2m，底板厚900mm。西边与泵站地连墙相连，东侧、南侧与陡河水库相邻，北侧是渔塘。基底位于现场自然地坪以下10m，开挖深度大，现场地下水位高，土层渗透系数大，降水不能满足施工要求，因此采用水泥土搅拌桩止水帷幕挡土墙。如图：下面，将以此工程为实例，介绍水泥土搅拌桩止水帷幕施工工艺。二、作业条件：1、根据地质勘察情况，此土质宜采用水泥土搅拌桩止水帷幕止水。2、施工场地做好三通一平，并确定施工材料储存区、排水沟，同时布置安全、环保设施。3、根据测绘院给出的红线位置、构筑物坐标、绝对标高水准点，做好引水渠水泥土搅拌桩的轴线位置、水准点定位工作，轴线和水准点要明显、牢固。如图4、沿搅拌轴线位置铺8m宽0.5m厚钢渣道路，用做水泥土搅拌桩施工设备工作面。5、夜间施工时应有足够的照明设施，在危险地段应设置明显标志，临时电缆必须架设2米高以上。6、对进场机械进行成桩试验，检查是否符合喷头转速、喷浆提升速度、水泥用量、水灰比等技术参数。三、机械性能：1、HP-5型移动深层水泥搅拌桩机（自动安平）—浆液是通过钻杆中心输浆到钻头叶片喷出2台功率45KW2、BW150型电磁调速器控制喷浆泵2台功率7.5KW3、灰浆搅拌机2台功率4.5KW4、导浆管120m（高压胶皮管）φ25mm四、施工工艺：1、定位两台移动深层水泥土搅拌桩机，就位在引水渠东侧的桩轴线上，分别从桩轴线中点开始向两边施工。两台灰浆搅拌机安装在引水渠以外10m处，紧挨着临时水泥库。每套设备共有2名操作人员：1名专业技术人员，控制水泥土搅拌桩机打桩；1名司泵工，控制灰浆搅拌机、泥浆泵，并作好施工记录。设计成桩直径500mm，沿桩轴线打双排桩，施工总桩数为2128根。信号指挥：前、后台依靠旗势信号进行指挥。红旗代表停止喷浆，蓝旗代表开始喷浆，黄旗代表机械出现故障情况。2、制备浆液和喷浆（1）司泵工1名，负责灰浆制备和泵送浆液，进行材料用量统计和记录泵送时间，负责与前台信号联络，作好灰浆设备的保养和输浆管道的清洗。（2）制备水泥浆用普通硅酸盐水泥P.O32.5和水按1：0.6比例进行配制。（3）严格按前台搅拌桩机的工作升降速度，现场基土土质加注水泥浆。按下沉1.7m/min速度，提升按1.8m/min速度进行，后台随时调整电磁调速器控制喷浆泵压力，喷浆输送管道在60m以内，喷浆泵出口控制压力在0.3---0.4MPa；如果输送导管超过60m在100m以内喷浆泵出浆压力控制在0.4---0.6MPa。边喷浆边旋转，与提升及下沉同时进行。制备好的浆液，不得离析，泵送必须连续，按一桩一灌灰配制灰浆。制备好的浆液必须在2h内用完，超过2h为不合格浆液。因故供浆不能连续，必须立即用信号告知前台，将搅拌机钻头在停浆点上下0.5m处，重新喷浆搅拌以防缺浆断桩。同时做好水泥搅拌桩施工记录表。3、搅拌成桩水泥土搅拌桩专业操作人员一名，负责施工搅拌桩垂直度，保证止水帷幕连续完整作业，定期检查钻头尺寸是否符合500mm。设备的平整度和导向架垂直度，必须随时有效控制。当搅拌下沉到8m时，需再次检查调整机械的垂直度，确保桩百分之百合格率。搅拌桩机启动正常后，开始调档位，控制搅拌桩机速度正常工作，正转下沉根据场地土质（粘土、砂）按60转/米的速度搅拌。钻头沿导向架自动下沉切土，前台操作搅拌机钻头下沉至基土50cm后，给后台蓝旗信号开始喷浆（因场地水位高，钻头入土立即喷浆易造成浆液流出地面）。搅拌喷浆下沉到设计深度8m时，调档位反转按55转/米的速度沿导向架喷浆搅拌上升。第二...
