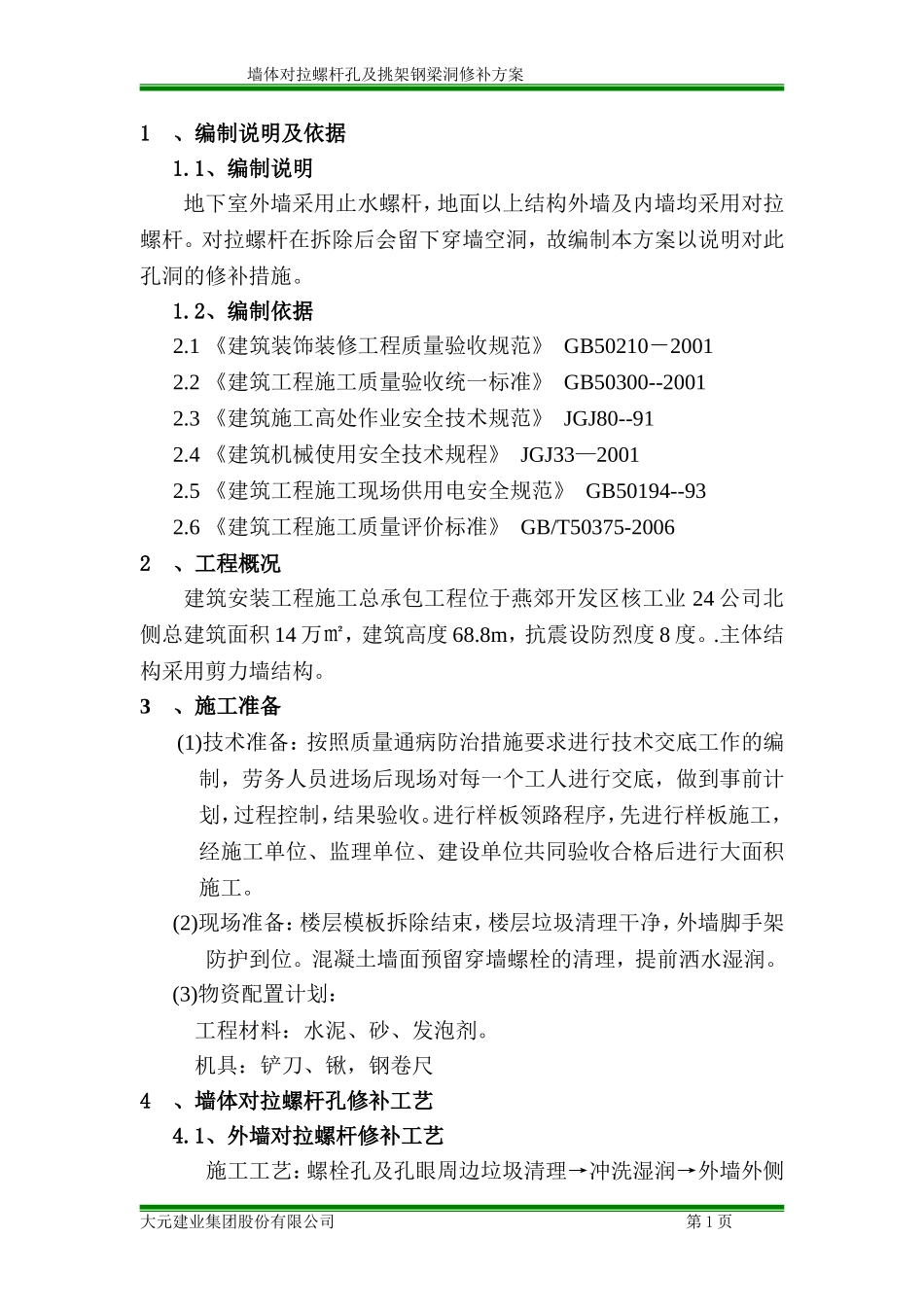

墙体对拉螺杆孔及挑架钢梁洞修补方案1、编制说明及依据1.1、编制说明地下室外墙采用止水螺杆，地面以上结构外墙及内墙均采用对拉螺杆。对拉螺杆在拆除后会留下穿墙空洞，故编制本方案以说明对此孔洞的修补措施。1.2、编制依据2.1《建筑装饰装修工程质量验收规范》GB50210－20012.2《建筑工程施工质量验收统一标准》GB50300--20012.3《建筑施工高处作业安全技术规范》JGJ80--912.4《建筑机械使用安全技术规程》JGJ33—20012.5《建筑工程施工现场供用电安全规范》GB50194--932.6《建筑工程施工质量评价标准》GB/T50375-20062、工程概况建筑安装工程施工总承包工程位于燕郊开发区核工业24公司北侧总建筑面积14万㎡，建筑高度68.8m，抗震设防烈度8度。.主体结构采用剪力墙结构。3、施工准备(1)技术准备：按照质量通病防治措施要求进行技术交底工作的编制，劳务人员进场后现场对每一个工人进行交底，做到事前计划，过程控制，结果验收。进行样板领路程序，先进行样板施工，经施工单位、监理单位、建设单位共同验收合格后进行大面积施工。(2)现场准备：楼层模板拆除结束，楼层垃圾清理干净，外墙脚手架防护到位。混凝土墙面预留穿墙螺栓的清理，提前洒水湿润。(3)物资配置计划：工程材料：水泥、砂、发泡剂。机具：铲刀、锹，钢卷尺4、墙体对拉螺杆孔修补工艺4.1、外墙对拉螺杆修补工艺施工工艺：螺栓孔及孔眼周边垃圾清理→冲洗湿润→外墙外侧大元建业集团股份有限公司第1页墙体对拉螺杆孔及挑架钢梁洞修补方案孔眼1:2微膨胀水泥砂浆封堵密实→孔内发泡剂发泡→墙内层发泡剂清理→墙内侧1:2微膨胀水泥砂浆封堵→养护→涂刷JS防水涂料首先清理洞口，先在洞内中间部分喷射环氧发泡剂，然后两头用微膨胀水泥砂浆填实，水泥砂浆深度不得小于5cm，表面与砼墙面抹平。每层的螺杆洞修补必须在剪力墙砼养护期内施工完成，洞口砂浆与砼墙一起浇水养护，确保强度，在外墙孔眼100cm2范围涂刷两道JS防水涂料。大模螺杆洞修补示意图4.2、内墙对拉螺杆修补工艺在内墙面工艺同外墙工艺，孔眼堵抹深度用1：2微膨胀水泥砂浆补进不小于3cm，表面抹平，并且修补完3天以后方可进行表面粉刷，以确保粉刷时螺杆孔部位不内陷。5、剪力墙上工字钢预留洞口处理方案：1、在预留洞上口打一斜口，确保混凝土浇筑时不留死角，也防止外墙往内渗水；2、将洞口清理干净，浇筑时浇水湿润；3、将洞口两侧模板用铁丝封堵严实，内侧模板加设一斜口模板；4、往模板内浇筑比墙高一级的微膨胀混凝土，敲击模板捣实；5、拆模后将突出墙面的混凝土凿平，用水泥浆抹平，定期浇水养护。6、拆模后在洞口外100mm范围内涂刷两道JS防水涂料大元建业集团股份有限公司第2页墙体对拉螺杆孔及挑架钢梁洞修补方案模板高一级微膨胀混凝土浇筑洞口最后和墙凿平墙板打一个斜口工字钢洞口修补示意图如下：6、施工工艺重点要求﹙1﹚1:2水泥砂浆需集中搅拌。﹙2﹚堵塞前，孔内垃圾清理完成并撒水湿润孔内后，需请项目质检员验收合格后，方可进行砂浆填充。﹙3﹚正式施工前，先施工样板，砂浆配合比需挂牌，标明各种材料的用量。﹙4﹚检员过程跟踪检查填充质量，发现填充不合格处，及时下发整改通知单，并进行上报。7、成品措施保护7.1加强对施工操作人员的教育，增强成品保护意识。7.2落地砂浆及时清除，收集再用。以免与地面粘结，影响下道工序施工。大元建业集团股份有限公司第3页墙体对拉螺杆孔及挑架钢梁洞修补方案7.3对进场的材料、成品或半成品要进行进场检验，检验合格后分类管理、挂牌标识、妥善保护。7.4砂浆强度达到要求后，立即进行浇水养护，养护期不少于3天；8、保证质量措施8.1施工员、技术员严格按照技术交底要求进行班前技术交底，过程检查监督，没到工序均进行检查验收后方可进行下一道工序施工。8.2严格控制材料进场质量，做到每一种材料进场要对其进行检查，须做复试的立即要求进行复试。8.3严格按照技术交底要求进行1:2水泥砂浆的配置。8.4项目部技术总工、技术员定期不定期的进行抽查，发现不合格的要求立即进行返工处理。9、保证安全措施9.1项目部安全控制必须坚持“安全第一、预防为主”的方针。9.2工人进场后立即进行安全技...
