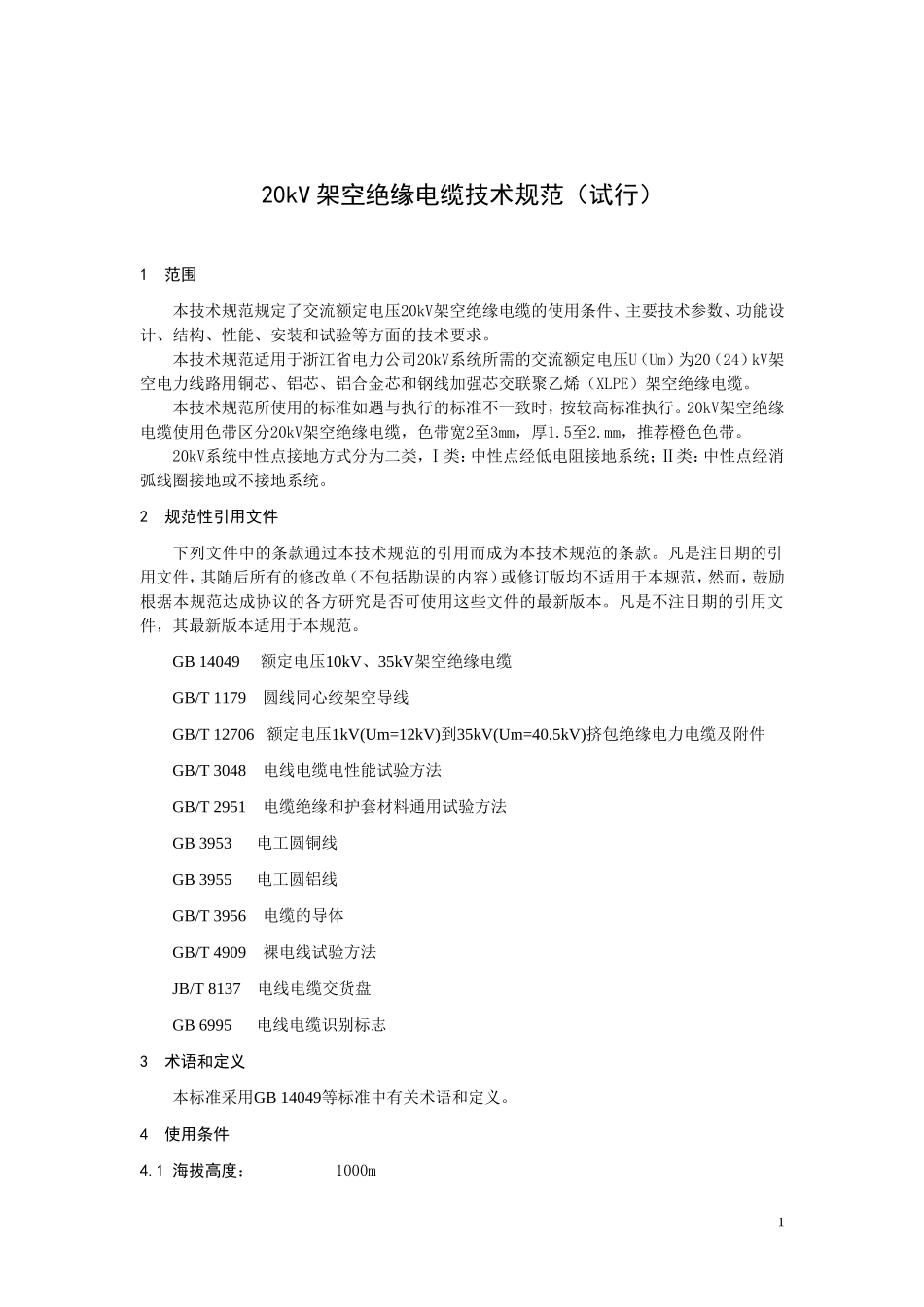

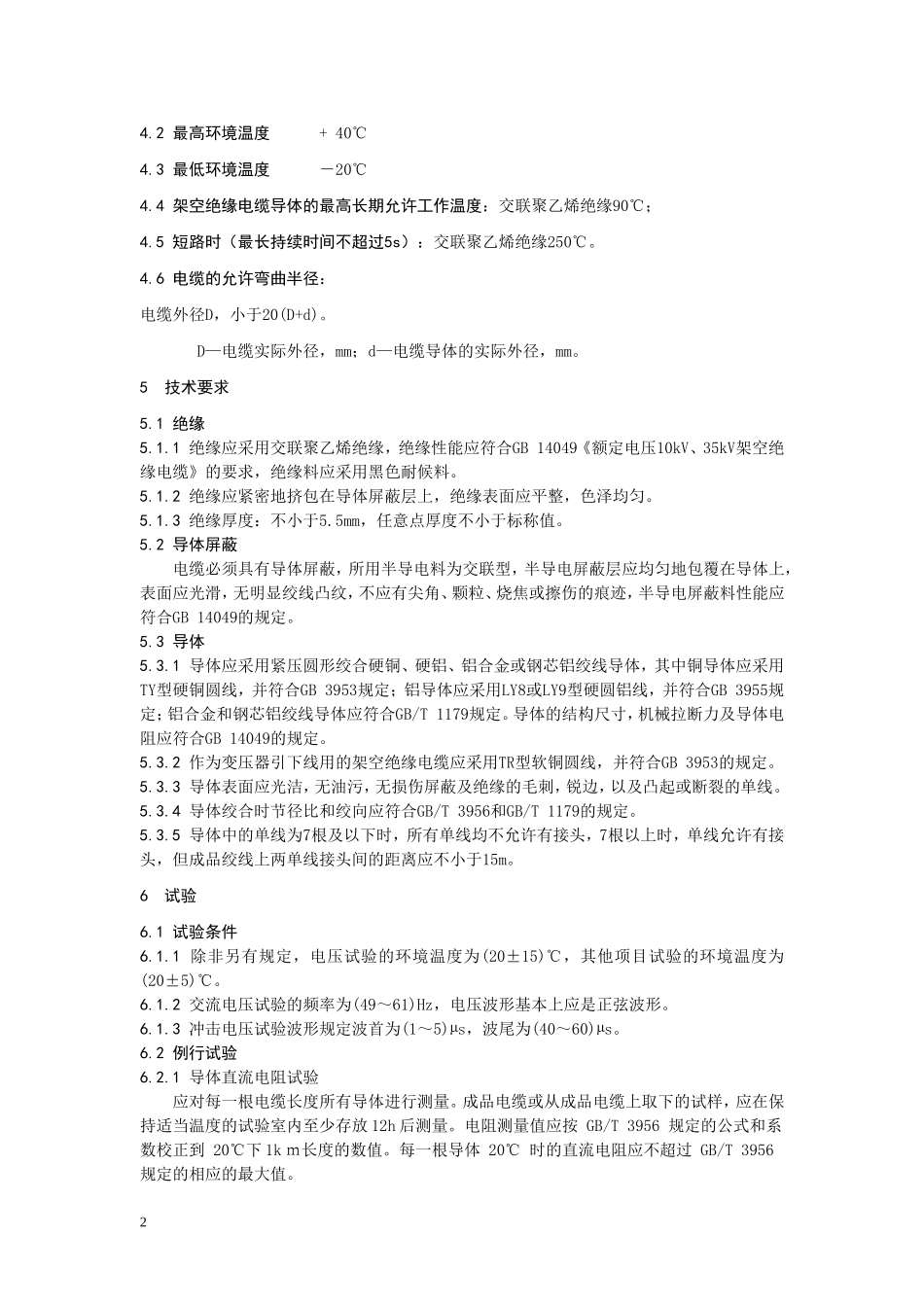

20kV架空绝缘电缆技术规范（试行）1范围本技术规范规定了交流额定电压20kV架空绝缘电缆的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。本技术规范适用于浙江省电力公司20kV系统所需的交流额定电压U（Um）为20（24）kV架空电力线路用铜芯、铝芯、铝合金芯和钢线加强芯交联聚乙烯（XLPE）架空绝缘电缆。本技术规范所使用的标准如遇与执行的标准不一致时，按较高标准执行。20kV架空绝缘电缆使用色带区分20kV架空绝缘电缆，色带宽2至3mm，厚1.5至2.mm，推荐橙色色带。20kV系统中性点接地方式分为二类，Ⅰ类：中性点经低电阻接地系统；Ⅱ类：中性点经消弧线圈接地或不接地系统。2规范性引用文件下列文件中的条款通过本技术规范的引用而成为本技术规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。GB14049额定电压10kV、35kV架空绝缘电缆GB/T1179圆线同心绞架空导线GB/T12706额定电压1kV(Um=12kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件GB/T3048电线电缆电性能试验方法GB/T2951电缆绝缘和护套材料通用试验方法GB3953电工圆铜线GB3955电工圆铝线GB/T3956电缆的导体GB/T4909裸电线试验方法JB/T8137电线电缆交货盘GB6995电线电缆识别标志3术语和定义本标准采用GB14049等标准中有关术语和定义。4使用条件4.1海拔高度：1000m14.2最高环境温度+40℃4.3最低环境温度－20℃4.4架空绝缘电缆导体的最高长期允许工作温度：交联聚乙烯绝缘90℃；4.5短路时（最长持续时间不超过5s）：交联聚乙烯绝缘250℃。4.6电缆的允许弯曲半径：电缆外径D，小于20(D+d)。D—电缆实际外径，mm；d—电缆导体的实际外径，mm。5技术要求5.1绝缘5.1.1绝缘应采用交联聚乙烯绝缘，绝缘性能应符合GB14049《额定电压10kV、35kV架空绝缘电缆》的要求，绝缘料应采用黑色耐候料。5.1.2绝缘应紧密地挤包在导体屏蔽层上，绝缘表面应平整，色泽均匀。5.1.3绝缘厚度：不小于5.5mm，任意点厚度不小于标称值。5.2导体屏蔽电缆必须具有导体屏蔽，所用半导电料为交联型，半导电屏蔽层应均匀地包覆在导体上，表面应光滑，无明显绞线凸纹，不应有尖角、颗粒、烧焦或擦伤的痕迹，半导电屏蔽料性能应符合GB14049的规定。5.3导体5.3.1导体应采用紧压圆形绞合硬铜、硬铝、铝合金或钢芯铝绞线导体，其中铜导体应采用TY型硬铜圆线，并符合GB3953规定；铝导体应采用LY8或LY9型硬圆铝线，并符合GB3955规定；铝合金和钢芯铝绞线导体应符合GB/T1179规定。导体的结构尺寸，机械拉断力及导体电阻应符合GB14049的规定。5.3.2作为变压器引下线用的架空绝缘电缆应采用TR型软铜圆线，并符合GB3953的规定。5.3.3导体表面应光洁，无油污，无损伤屏蔽及绝缘的毛刺，锐边，以及凸起或断裂的单线。5.3.4导体绞合时节径比和绞向应符合GB/T3956和GB/T1179的规定。5.3.5导体中的单线为7根及以下时，所有单线均不允许有接头，7根以上时，单线允许有接头，但成品绞线上两单线接头间的距离应不小于15m。6试验6.1试验条件6.1.1除非另有规定，电压试验的环境温度为(20±15)℃，其他项目试验的环境温度为(20±5)℃。6.1.2交流电压试验的频率为(49～61)Hz，电压波形基本上应是正弦波形。6.1.3冲击电压试验波形规定波首为(1～5)µs，波尾为(40～60)µs。6.2例行试验6.2.1导体直流电阻试验应对每一根电缆长度所有导体进行测量。成品电缆或从成品电缆上取下的试样，应在保持适当温度的试验室内至少存放12h后测量。电阻测量值应按GB/T3956规定的公式和系数校正到20℃下1kｍ长度的数值。每一根导体20℃时的直流电阻应不超过GB/T3956规定的相应的最大值。26.2.2绝缘电阻试验试验在成盘电缆上进行。在室温下，将电缆浸于水中不少于1h，施加(80～500)V直流电压，稳定时间应不小于1min，且不大于5min；额定电压20kV绝缘电缆的绝缘电阻应不小于3000MΩ·km。6.2.3交流电压试验试验在成盘电缆上进行，在室温下，将电缆浸于水中不少于1h后施加42kV交流电压，维持时间为1m...
