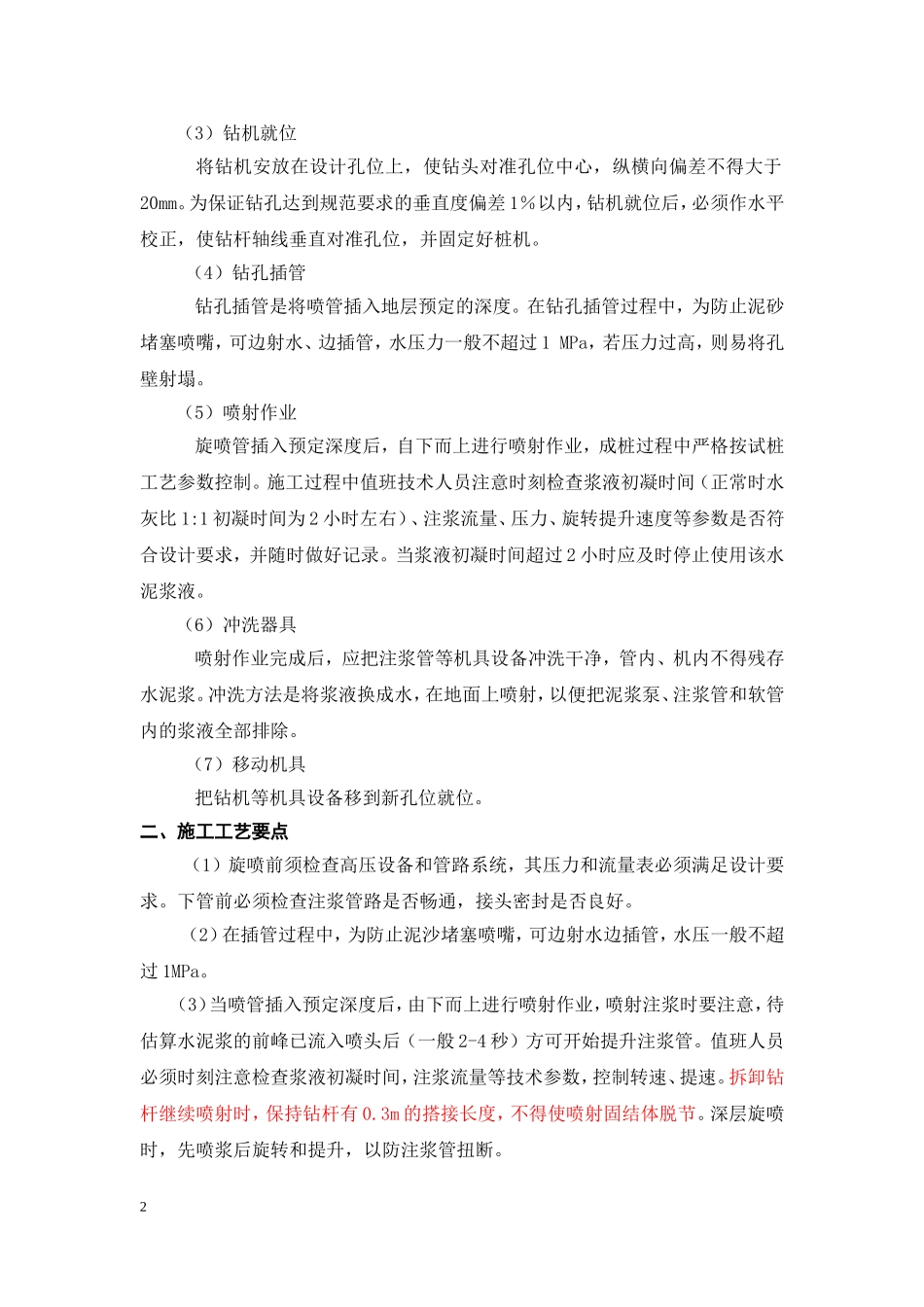

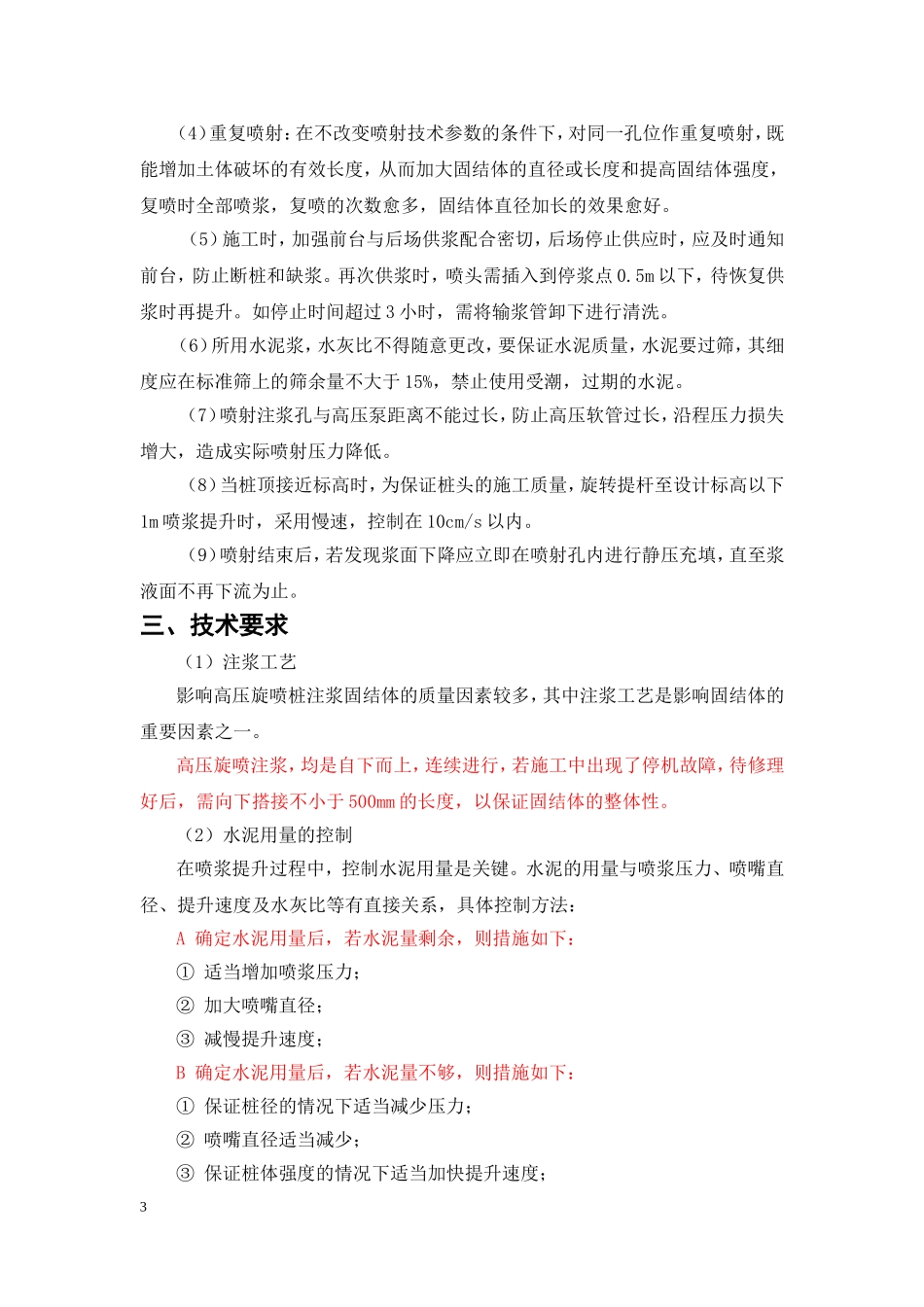

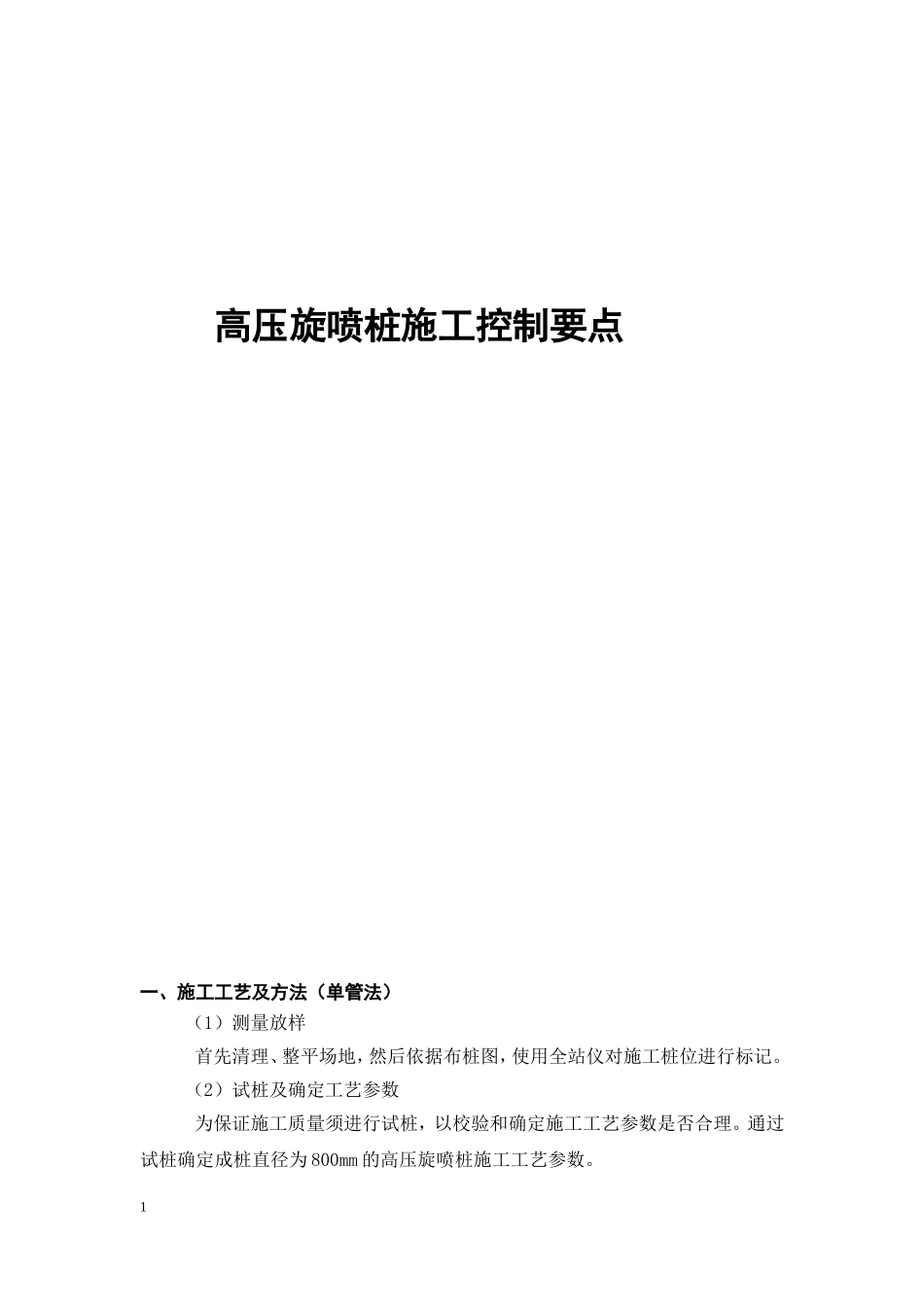

高压旋喷桩施工控制要点一、施工工艺及方法（单管法）（1）测量放样首先清理、整平场地，然后依据布桩图，使用全站仪对施工桩位进行标记。（2）试桩及确定工艺参数为保证施工质量须进行试桩，以校验和确定施工工艺参数是否合理。通过试桩确定成桩直径为800mm的高压旋喷桩施工工艺参数。1（3）钻机就位将钻机安放在设计孔位上，使钻头对准孔位中心，纵横向偏差不得大于20mm。为保证钻孔达到规范要求的垂直度偏差1％以内，钻机就位后，必须作水平校正，使钻杆轴线垂直对准孔位，并固定好桩机。（4）钻孔插管钻孔插管是将喷管插入地层预定的深度。在钻孔插管过程中，为防止泥砂堵塞喷嘴，可边射水、边插管，水压力一般不超过1MPa，若压力过高，则易将孔壁射塌。（5）喷射作业旋喷管插入预定深度后，自下而上进行喷射作业，成桩过程中严格按试桩工艺参数控制。施工过程中值班技术人员注意时刻检查浆液初凝时间（正常时水灰比1:1初凝时间为2小时左右）、注浆流量、压力、旋转提升速度等参数是否符合设计要求，并随时做好记录。当浆液初凝时间超过2小时应及时停止使用该水泥浆液。（6）冲洗器具喷射作业完成后，应把注浆管等机具设备冲洗干净，管内、机内不得残存水泥浆。冲洗方法是将浆液换成水，在地面上喷射，以便把泥浆泵、注浆管和软管内的浆液全部排除。（7）移动机具把钻机等机具设备移到新孔位就位。二、施工工艺要点（1）旋喷前须检查高压设备和管路系统，其压力和流量表必须满足设计要求。下管前必须检查注浆管路是否畅通，接头密封是否良好。（2）在插管过程中，为防止泥沙堵塞喷嘴，可边射水边插管，水压一般不超过1MPa。（3）当喷管插入预定深度后，由下而上进行喷射作业，喷射注浆时要注意，待估算水泥浆的前峰已流入喷头后（一般2-4秒）方可开始提升注浆管。值班人员必须时刻注意检查浆液初凝时间，注浆流量等技术参数，控制转速、提速。拆卸钻杆继续喷射时，保持钻杆有0.3m的搭接长度，不得使喷射固结体脱节。深层旋喷时，先喷浆后旋转和提升，以防注浆管扭断。2（4）重复喷射：在不改变喷射技术参数的条件下，对同一孔位作重复喷射，既能增加土体破坏的有效长度，从而加大固结体的直径或长度和提高固结体强度，复喷时全部喷浆，复喷的次数愈多，固结体直径加长的效果愈好。（5）施工时，加强前台与后场供浆配合密切，后场停止供应时，应及时通知前台，防止断桩和缺浆。再次供浆时，喷头需插入到停浆点0.5m以下，待恢复供浆时再提升。如停止时间超过3小时，需将输浆管卸下进行清洗。（6）所用水泥浆，水灰比不得随意更改，要保证水泥质量，水泥要过筛，其细度应在标准筛上的筛余量不大于15%，禁止使用受潮，过期的水泥。（7）喷射注浆孔与高压泵距离不能过长，防止高压软管过长，沿程压力损失增大，造成实际喷射压力降低。（8）当桩顶接近标高时，为保证桩头的施工质量，旋转提杆至设计标高以下1m喷浆提升时，采用慢速，控制在10cm/s以内。（9）喷射结束后，若发现浆面下降应立即在喷射孔内进行静压充填，直至浆液面不再下流为止。三、技术要求（1）注浆工艺影响高压旋喷桩注浆固结体的质量因素较多，其中注浆工艺是影响固结体的重要因素之一。高压旋喷注浆，均是自下而上，连续进行，若施工中出现了停机故障，待修理好后，需向下搭接不小于500mm的长度，以保证固结体的整体性。（2）水泥用量的控制在喷浆提升过程中，控制水泥用量是关键。水泥的用量与喷浆压力、喷嘴直径、提升速度及水灰比等有直接关系，具体控制方法：A确定水泥用量后，若水泥量剩余，则措施如下：①适当增加喷浆压力；②加大喷嘴直径；③减慢提升速度；B确定水泥用量后，若水泥量不够，则措施如下：①保证桩径的情况下适当减少压力；②喷嘴直径适当减少；③保证桩体强度的情况下适当加快提升速度；3④加大水灰比值；（3）固结体控形固结体的形状，可以通过调节旋喷压力和注浆量，改变喷嘴移动方向和提升速度，予以控制。由于本工程设计固结体的形状为圆柱形，在施工中采用边提升边旋转注浆，考虑到深层部位的成形，在底部喷射时，加大喷射压力，做重复旋喷或降低喷嘴的旋转提升速度，而且针对不同土...
