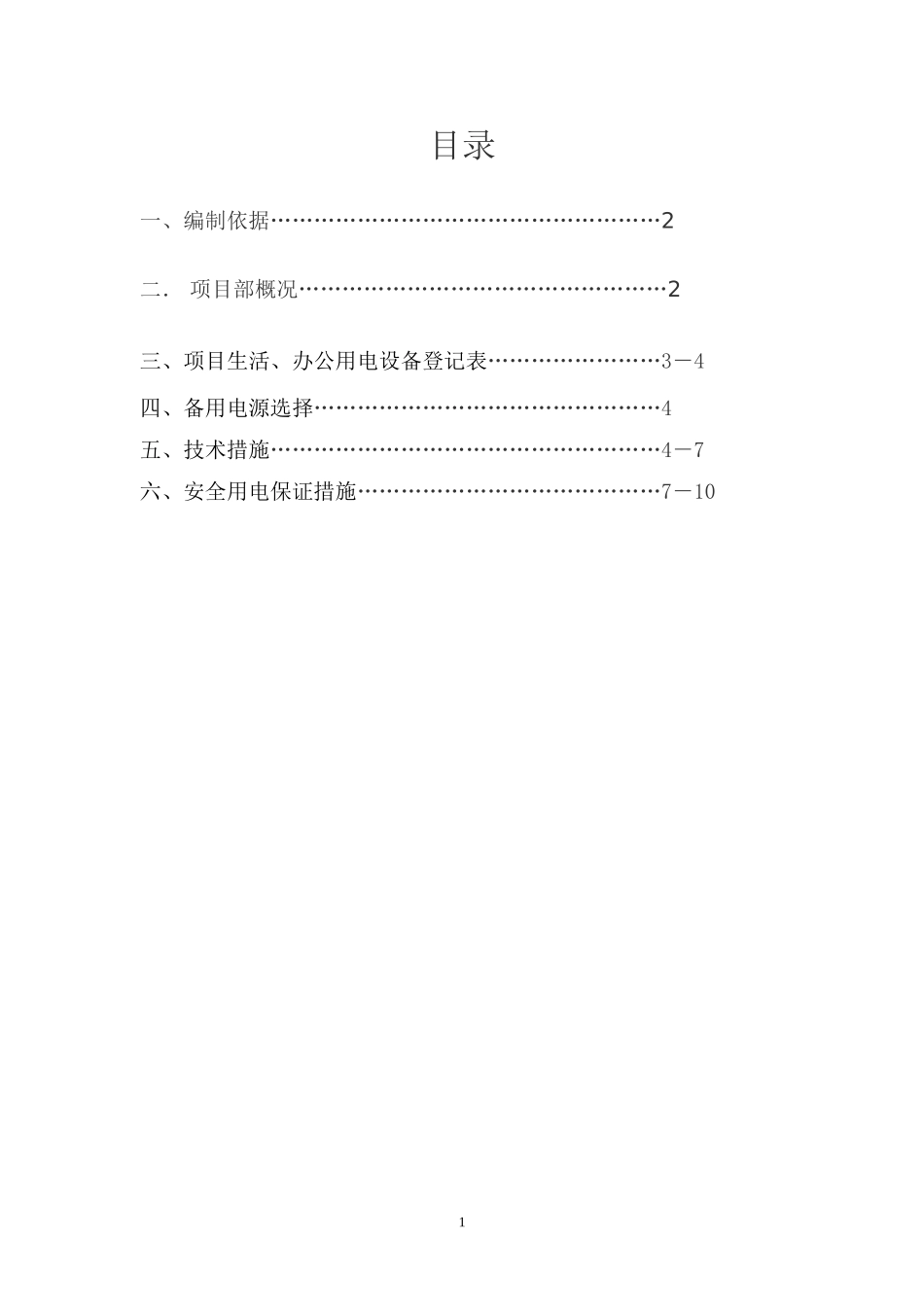

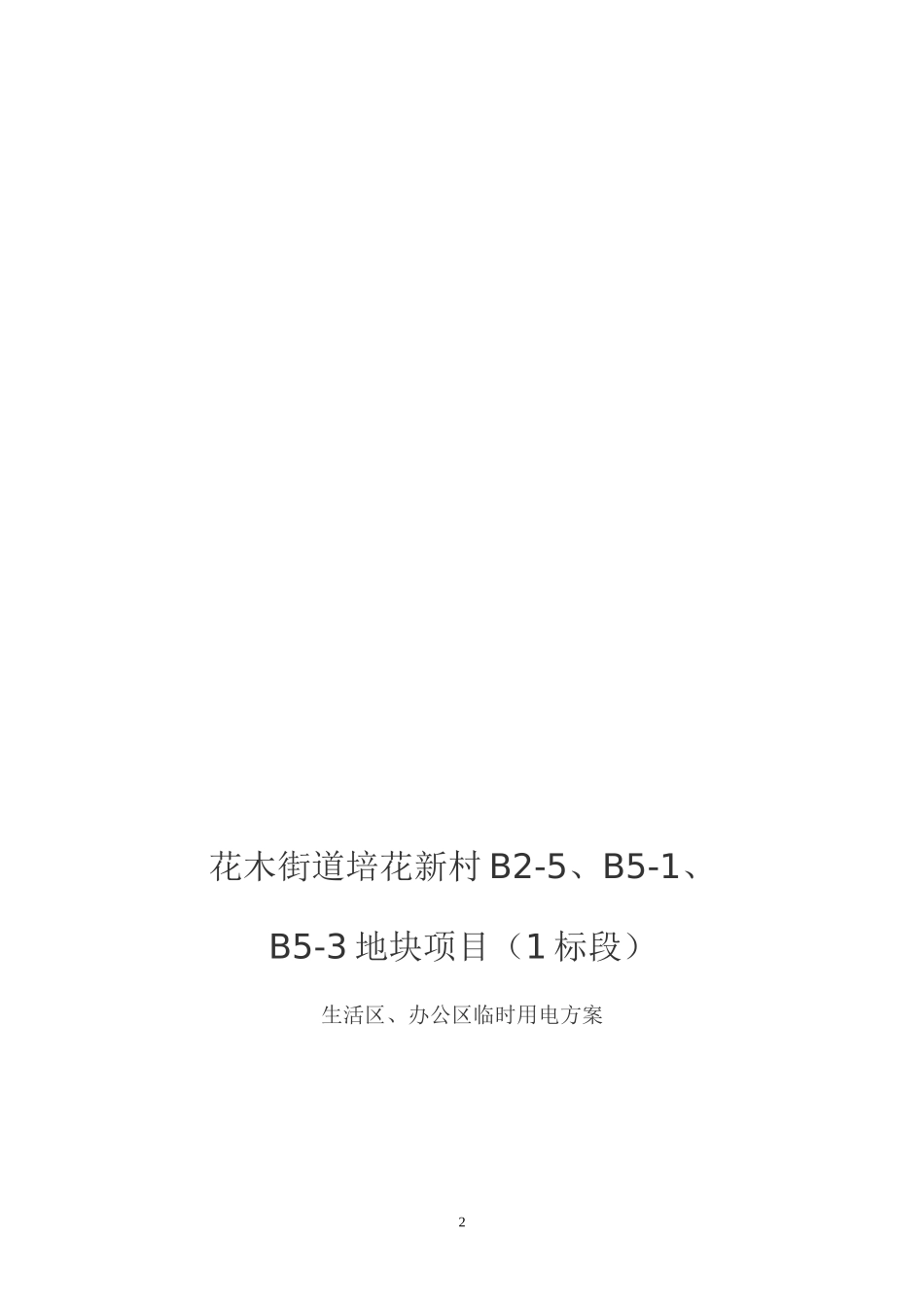

目录一、编制依据………………………………………………2二．项目部概况……………………………………………2三、项目生活、办公用电设备登记表……………………3－4四、备用电源选择…………………………………………4五、技术措施………………………………………………4－7六、安全用电保证措施……………………………………7－101花木街道培花新村B2-5、B5-1、B5-3地块项目（1标段）生活区、办公区临时用电方案2一、编制依据1.1《施工现场临时用电安全用电技术规范》JG46-20051.2《建筑施工安全检查标准》JG59-20111.3《通用用电设备配电设计规范》GB50052—20111.4《供配电系统设计规范》50052—20091.5现场平面布置1.6现场临时用电设备负荷及配备资料1.7公司安全技术手册二．项目部概况本项目位于上海市浦东新区北蔡镇，项目所在地位于花木路，占地面积约平方米，内设办公区、住宿区，场区内员工约40人。生活区在北蔡镇泵站路的厂房内，内设工人住宿区、食堂、仓库，场区内生活的员工人数约200人，该厂房原为世基电缆厂所在地，该生活区通过接入国家供电网络来满足日常用电需求。3三、项目生活、办公用电设备登记表2.最大同时使用负荷计算最大同时使用设备计算有功功率：功率因数取0.8时，最大同时使用设备计算视在功率：ΣPjs＝ΣPs／cosφ＝43.47KW／0.8=54.3375KVA3、变压器选择：本工地为满足办公、施工用电要求，已安装800KVA箱式变压器一台，800KVA大于54.3375KVA，可满足供电要求。安全载流量I（办公区）=P*公用系数/Ucosф=16270*0.5/220*0.8=46.221(A)要选用10mm2铜芯电缆。四、备用电源选择为了保证施工质量，必须保证注浆、混凝土浇捣等施工的连续进行；以及为保证竖井内设备及人员安全，必须保证竖井排水及照明供电。因此，当800KVA外电源停电时必须启动备用发电机。备用发电机的容量，必须大于外电源停电时不能停机的同时使用设备容量之和的最序号类别设备名称型号与规格单位数量单台负荷量（w）合计负荷量（w）备注1施工办公用电台式电脑13~17英寸台675450办公区4台生活区2台2笔记本电脑13~15英寸台560300办公区3台生活区2台3照明用电80W（办公区）40W（生活区）根9015*80=120030*40=12002400办公区15间生活区30间4打印机SHARP1808S台123002300仅办公区5电热水壶B型5L只515007500办公区2只生活区3只蒸饭箱ZF-10D台2500010000仅生活区6冰箱台25901180办公区590生活区5907空调台78005600仅办公区8其他充电设备约680约680办公区约100生活区约5809冲洗设备10L/min台130003000仅生活区1∑Ps（办公区）=16.27KW∑Ps（生活区）=27.2KW1电风扇TS—63台550250仅生活区4大值。外电源停电时，同时使用设备计算有功功率为：ΣPs=电脑0.48KW＋施工现场照明8KW+打印机2.3KW+其他用电设备10KW＝20.78KW外电源停电时，同时使用设备计算视在功率为：ΣPjs=ΣPs／COSφ＝20.78KW／0.8=25.975KVA选用100KVA400／220V柴油发电机一台，可满足外电源停电时应急供电需要。五、技术措施1、外电保护根据现场实际勘测，该工程外侧边缘与外电架空线路的边线之间符合安全操作距离。2、保护接零办公供电严格使用三相五线制TNS保护接零系统。外加箱变低压侧中性点直接接地，在每路专用保护零线PE上做至少三处重复接地，即现场总配电箱、分配电箱及开关箱处做重复接地。接地装置采用Ф50钢管（L=2500mm）垂直打入地下，每处接地体采用两根导体，间距5m，每处接地电阻不大于10Ω。重复接地必须和保护零线有可靠连接，严禁与工作零线连接。严禁一部分设备保护接地，一部分设备保护接零。设备不带电的金属外壳及配电相的金属箱门和支座必须与保护接零可靠连接。用电设备的不带电金属外壳（包括照明器材手持电动工具的金属外壳）及配电箱金属门、支座必须与保护接零PE线可靠连接，并且有震动的设备连接点不少于两处。3、防雷计划架做好防雷接地，每处接地电阻不大于10Ω.4、配电箱、开关箱配电箱、开关箱设置在干燥和通风及常温场所;采用贵阳市安监总站规定的标准配电箱;配电箱和开关箱安装时：固定式距离地面大于2米小于1.8米，严格按照三级配电两级保护的要求进行配电。分配电箱和开关箱必须设置...
