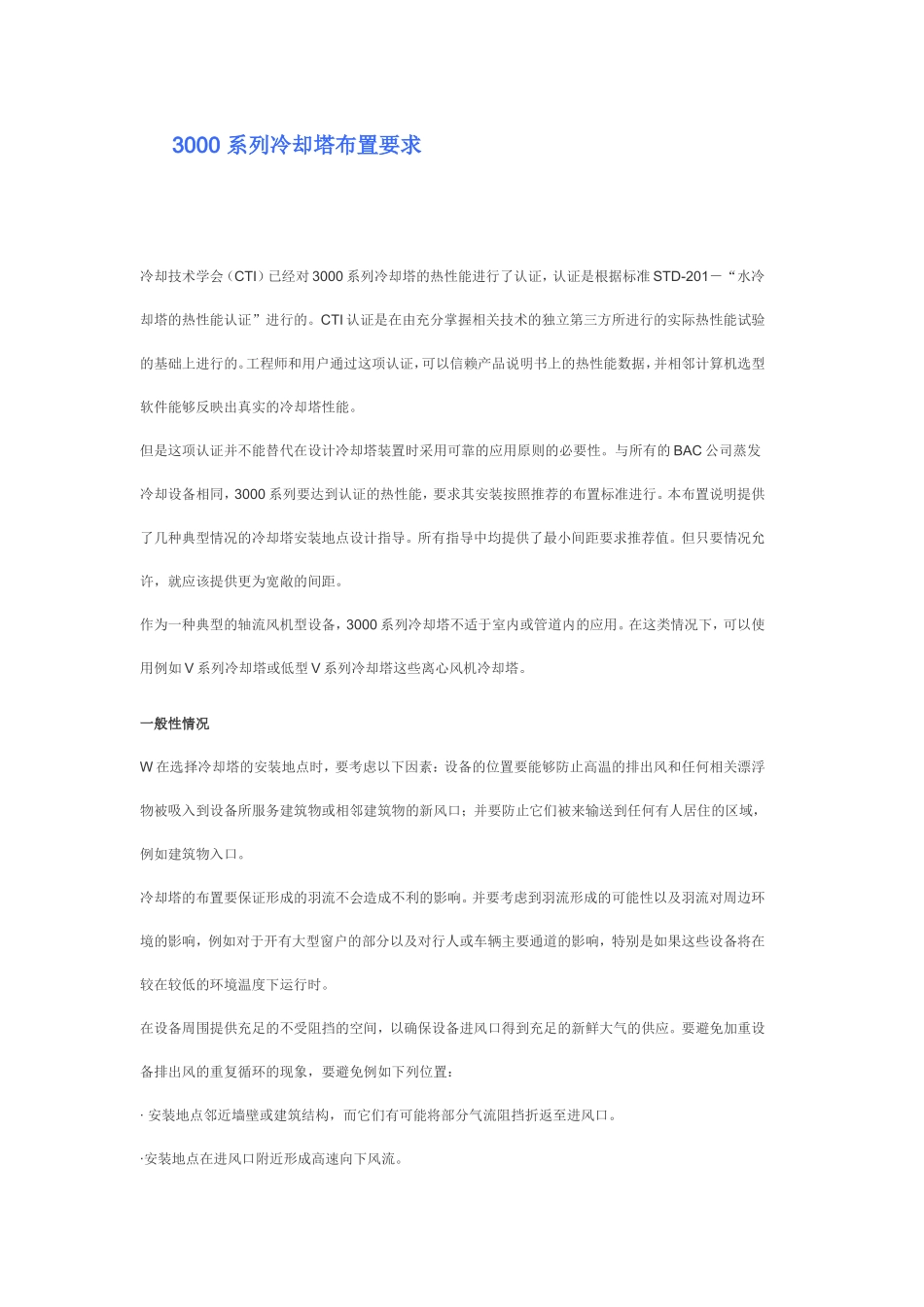

3000系列冷却塔布置要求冷却技术学会（CTI）已经对3000系列冷却塔的热性能进行了认证，认证是根据标准STD-201－“水冷却塔的热性能认证”进行的。CTI认证是在由充分掌握相关技术的独立第三方所进行的实际热性能试验的基础上进行的。工程师和用户通过这项认证，可以信赖产品说明书上的热性能数据，并相邻计算机选型软件能够反映出真实的冷却塔性能。但是这项认证并不能替代在设计冷却塔装置时采用可靠的应用原则的必要性。与所有的BAC公司蒸发冷却设备相同，3000系列要达到认证的热性能，要求其安装按照推荐的布置标准进行。本布置说明提供了几种典型情况的冷却塔安装地点设计指导。所有指导中均提供了最小间距要求推荐值。但只要情况允许，就应该提供更为宽敞的间距。作为一种典型的轴流风机型设备，3000系列冷却塔不适于室内或管道内的应用。在这类情况下，可以使用例如V系列冷却塔或低型V系列冷却塔这些离心风机冷却塔。一般性情况W在选择冷却塔的安装地点时，要考虑以下因素：设备的位置要能够防止高温的排出风和任何相关漂浮物被吸入到设备所服务建筑物或相邻建筑物的新风口；并要防止它们被来输送到任何有人居住的区域，例如建筑物入口。冷却塔的布置要保证形成的羽流不会造成不利的影响。并要考虑到羽流形成的可能性以及羽流对周边环境的影响，例如对于开有大型窗户的部分以及对行人或车辆主要通道的影响，特别是如果这些设备将在较在较低的环境温度下运行时。在设备周围提供充足的不受阻挡的空间，以确保设备进风口得到充足的新鲜大气的供应。要避免加重设备排出风的重复循环的现象，要避免例如下列位置：·安装地点邻近墙壁或建筑结构，而它们有可能将部分气流阻挡折返至进风口。·安装地点在进风口附近形成高速向下风流。·安装地点存在建筑物的进风口或排风口，例如设备附近存有锅炉烟囱的情况，因为这些情况会导致设备进风口的湿球温度上升，或导致设备进风的缺乏风机排风筒的顶端必须至少要与相邻建筑物齐平，并且最好高于它们。在设备周围要求提供足够的空间，以便进行管道连接和保证维修工作正常进行。只要情况允许，要将设备的方位布置成保证盛行风将设备排出的气流吹送到设备无进出口风口的侧面。在冷却塔配备了进风口消声装置时，下列各表所给的距离值应该从进风口消声装置的表面计起。对于多节单元的大型冷却塔，其总散热量和排风体积相当大，并达到了形成设备自身的小环境的地步。在这种情况下，要确保冷却塔进风口得到充足的外界空气供应就增加了难度。此时，要考虑到以下因素：·将多台冷却塔以两个单元或三个单元成群布置，在冷却塔相邻的端壁之间至少间隔一个冷却塔的长度，保证新鲜风能够团结每个冷却塔群进行流行，如下图1所示。·在规定设备的湿球设计温度时，留有一定的裕量，以防发生重复循环现象。通过这种方式，可以允许出现一定的重复现象，而不会对所要求的冷却塔出口水温产生重大的不利影响。注意，当冷却塔工作在冰点以下的环境温度时，这种方法对于控制进风口由于重复循环而造成结霜或结冰的风险性是无效的。本指导中描述了若干种典型的蒸发型设备的安装条件。如果遇到指导中未包括的特定情况，或者在无法满足设备布置标准的要求时，请向您所在地的BAC代理商咨询，由于盛行风可能影响到设备最佳安装地点的选择，所以在讨论应用时，请指明盛行风向和安装地点的地理位置。布置指导最常见的3000系列设备可以分为三种基本类型：靠近墙壁/建筑物、位于井式布置中，位于百叶窗后。这3种类型分述如下靠近建筑物或墙壁在1500系列产品邻近建筑物墙壁时：风机排风筒的顶部必须与所有相邻的墙壁或建筑物平齐或高出它们。最好的布置方式是将冷却塔布置的端部（即无百叶窗侧）面对所靠近的墙壁或建筑物。最小端面间距值审查每台冷却塔的布置方式，确保设备周围留下了足够进行管道连接和供例行维修和维护的空间。BAC公司对3000系列冷却塔的“最小端面间隔值”的推荐值如图2所示。进风口要求如果情况所迫，不得不将设备安排成进风口面对墙壁的方位时，要在进口风与墙壁之间最小也要保证“d”的间距，如表1和图3所示。Figure3表1–最小进风口间距要求-靠近实心...
