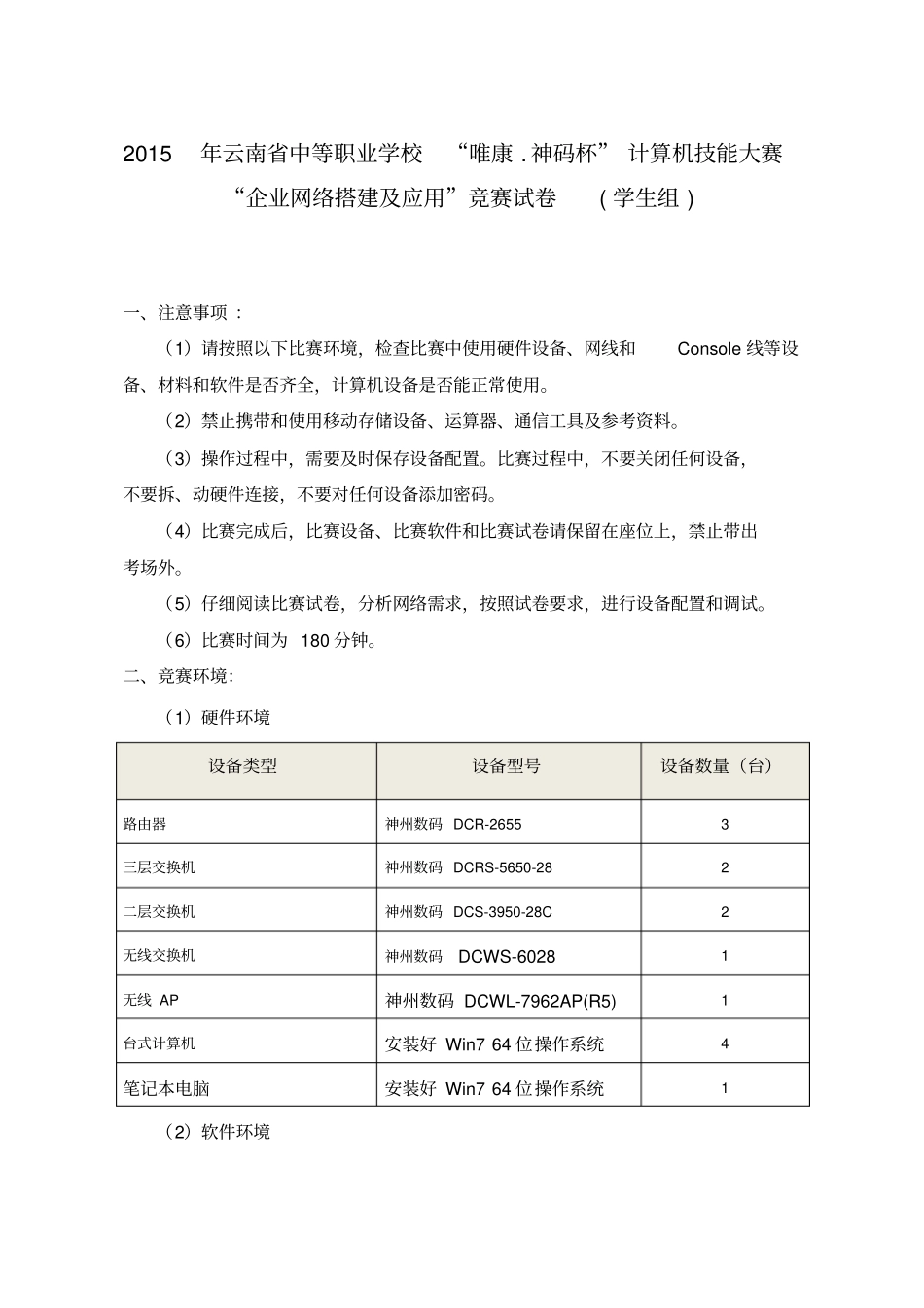

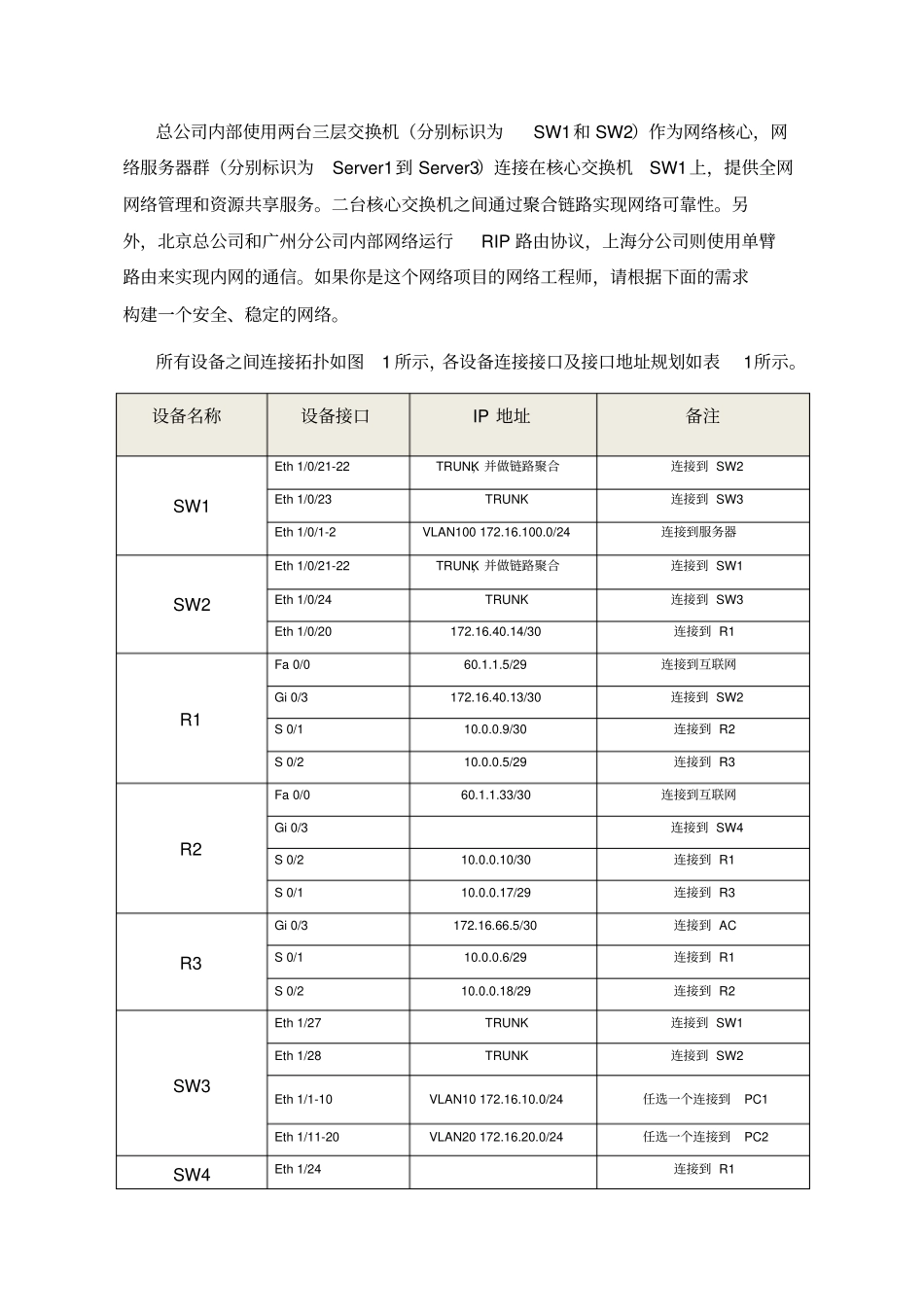

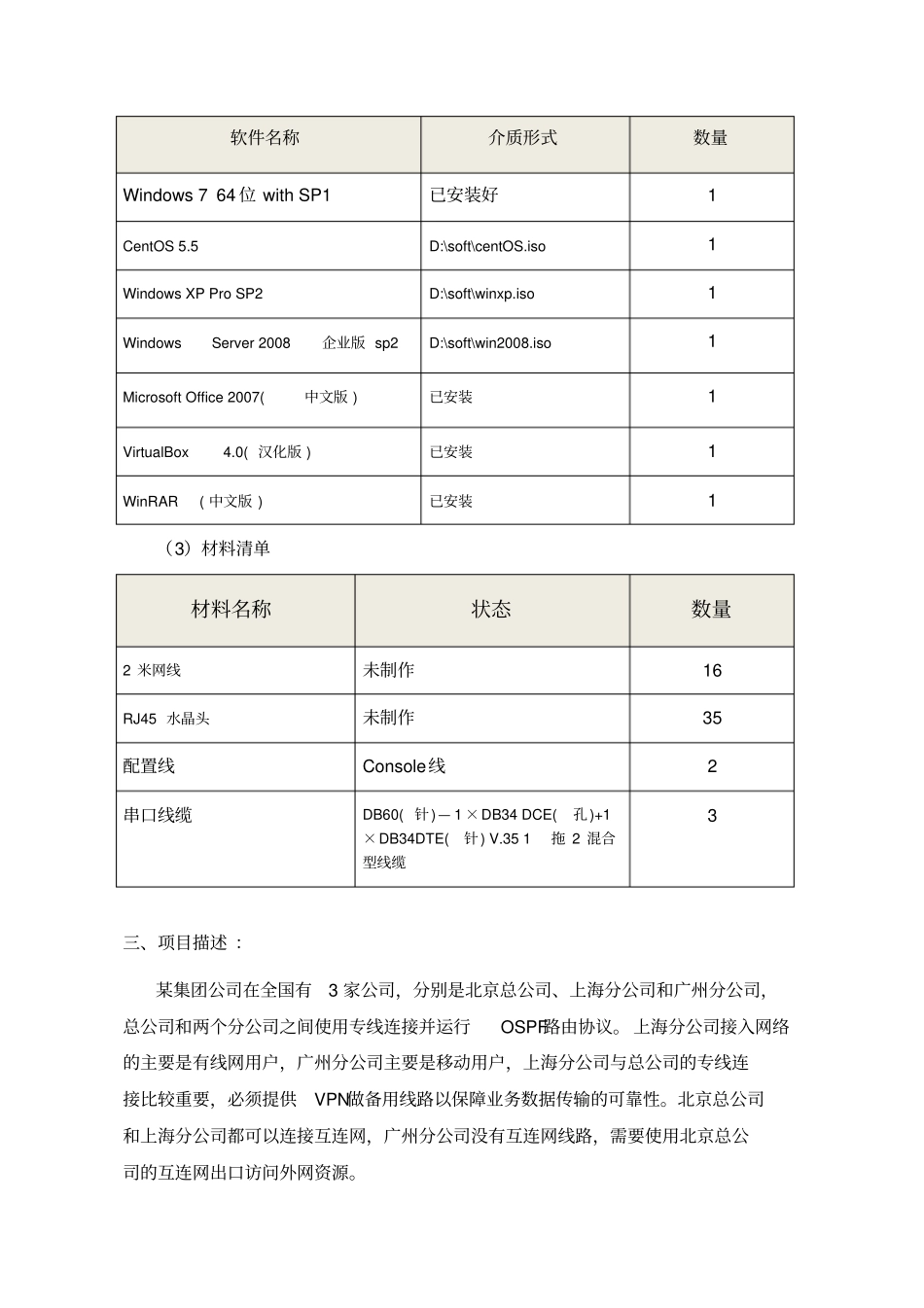

2015年云南省中等职业学校“唯康.神码杯”计算机技能大赛“企业网络搭建及应用”竞赛试卷(学生组)一、注意事项：（1）请按照以下比赛环境，检查比赛中使用硬件设备、网线和Console线等设备、材料和软件是否齐全，计算机设备是否能正常使用。（2）禁止携带和使用移动存储设备、运算器、通信工具及参考资料。（3）操作过程中，需要及时保存设备配置。比赛过程中，不要关闭任何设备，不要拆、动硬件连接，不要对任何设备添加密码。（4）比赛完成后，比赛设备、比赛软件和比赛试卷请保留在座位上，禁止带出考场外。（5）仔细阅读比赛试卷，分析网络需求，按照试卷要求，进行设备配置和调试。（6）比赛时间为180分钟。二、竞赛环境：（1）硬件环境设备类型设备型号设备数量（台）路由器神州数码DCR-26553三层交换机神州数码DCRS-5650-282二层交换机神州数码DCS-3950-28C2无线交换机神州数码DCWS-60281无线AP神州数码DCWL-7962AP(R5)1台式计算机安装好Win764位操作系统4笔记本电脑安装好Win764位操作系统1（2）软件环境软件名称介质形式数量Windows764位withSP1已安装好1CentOS5.5D:\soft\centOS.iso1WindowsXPProSP2D:\soft\winxp.iso1WindowsServer2008企业版sp2D:\soft\win2008.iso1MicrosoftOffice2007(中文版)已安装1VirtualBox4.0(汉化版)已安装1WinRAR(中文版)已安装1（3）材料清单材料名称状态数量2米网线未制作16RJ45水晶头未制作35配置线Console线2串口线缆DB60(针)—1×DB34DCE(孔)+1×DB34DTE(针)V.351拖2混合型线缆3三、项目描述：某集团公司在全国有3家公司，分别是北京总公司、上海分公司和广州分公司，总公司和两个分公司之间使用专线连接并运行OSPF路由协议。上海分公司接入网络的主要是有线网用户，广州分公司主要是移动用户，上海分公司与总公司的专线连接比较重要，必须提供VPN做备用线路以保障业务数据传输的可靠性。北京总公司和上海分公司都可以连接互连网，广州分公司没有互连网线路，需要使用北京总公司的互连网出口访问外网资源。总公司内部使用两台三层交换机（分别标识为SW1和SW2）作为网络核心，网络服务器群（分别标识为Server1到Server3）连接在核心交换机SW1上，提供全网网络管理和资源共享服务。二台核心交换机之间通过聚合链路实现网络可靠性。另外，北京总公司和广州分公司内部网络运行RIP路由协议，上海分公司则使用单臂路由来实现内网的通信。如果你是这个网络项目的网络工程师，请根据下面的需求构建一个安全、稳定的网络。所有设备之间连接拓扑如图1所示，各设备连接接口及接口地址规划如表1所示。设备名称设备接口IP地址备注SW1Eth1/0/21-22TRUNK，并做链路聚合连接到SW2Eth1/0/23TRUNK连接到SW3Eth1/0/1-2VLAN100172.16.100.0/24连接到服务器SW2Eth1/0/21-22TRUNK，并做链路聚合连接到SW1Eth1/0/24TRUNK连接到SW3Eth1/0/20172.16.40.14/30连接到R1R1Fa0/060.1.1.5/29连接到互联网Gi0/3172.16.40.13/30连接到SW2S0/110.0.0.9/30连接到R2S0/210.0.0.5/29连接到R3R2Fa0/060.1.1.33/30连接到互联网Gi0/3连接到SW4S0/210.0.0.10/30连接到R1S0/110.0.0.17/29连接到R3R3Gi0/3172.16.66.5/30连接到ACS0/110.0.0.6/29连接到R1S0/210.0.0.18/29连接到R2SW3Eth1/27TRUNK连接到SW1Eth1/28TRUNK连接到SW2Eth1/1-10VLAN10172.16.10.0/24任选一个连接到PC1Eth1/11-20VLAN20172.16.20.0/24任选一个连接到PC2SW4Eth1/24连接到R1Eth1/1-10VLAN50172.16.50.0/25任选一个连接到PC7Eth1/11-20VLAN51172.16.50.128/25任选一个连接到PC8ACEth1/0/20172.16.66.6/30连接到R3Eth1/0/19TRUNK连接到无线APPC1NIC自动获取连接到SW3PC3NIC172.16.100.99/24连接到SW1PC4NIC172.16.100.100/24连接到SW1PC5NIC自动获取通过WLAN连接到无线APPC7NIC172.16.50.50/25连接到SW4服务器区域Server1（Win2008）172.16.100.101/24DC、DHCP、Web服务器Server2（Win2008）172.16.100.102/24RODC及邮件服务器Server3（CentOS）172.16.100.103/24DNS、Samba服务器四、试题内容：第一部分网络系统构建（40分）序号网络需求分数1根据网络拓扑图所示，对所有虚拟主机及网络设备的物理接口、VLAN接...
