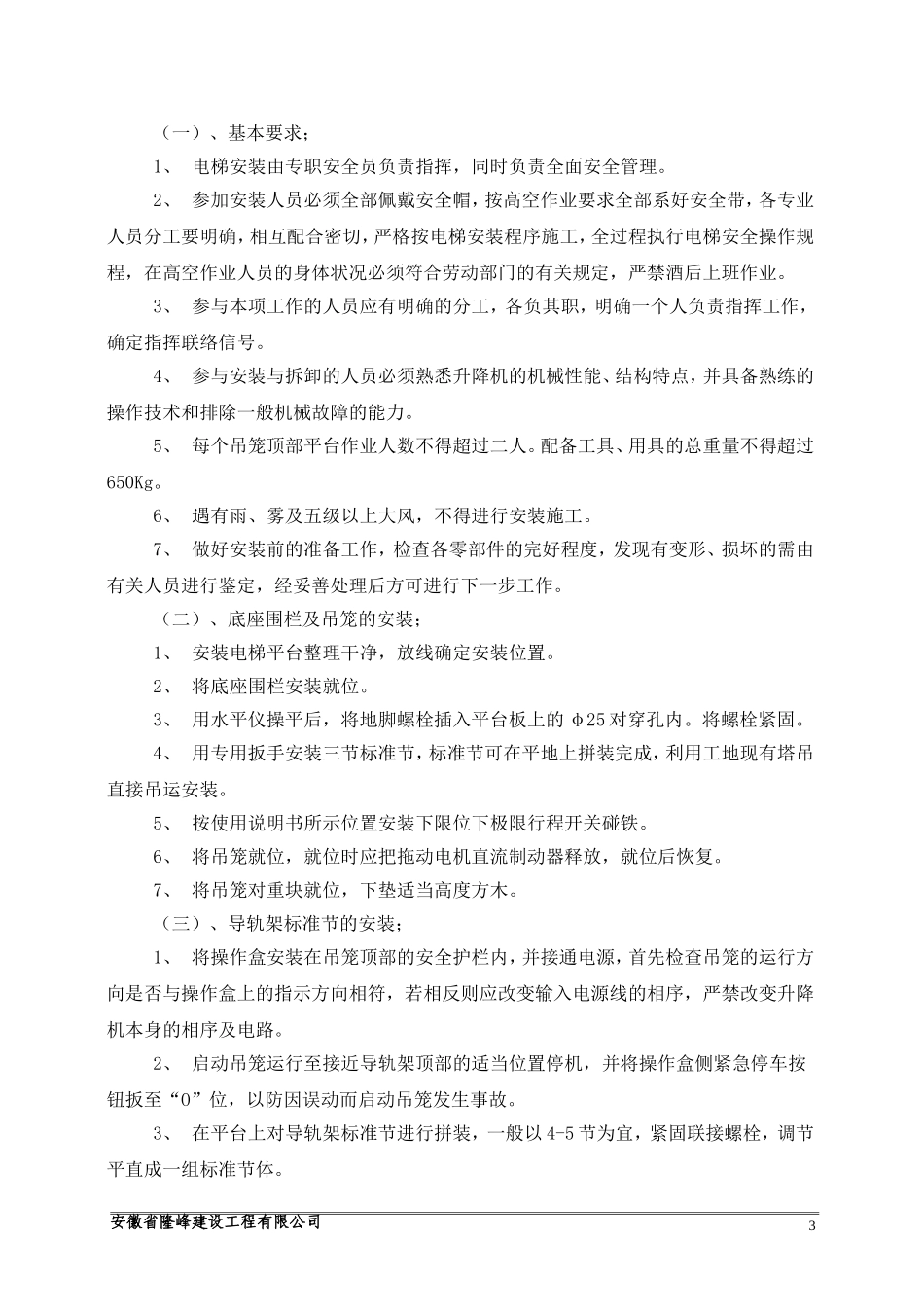

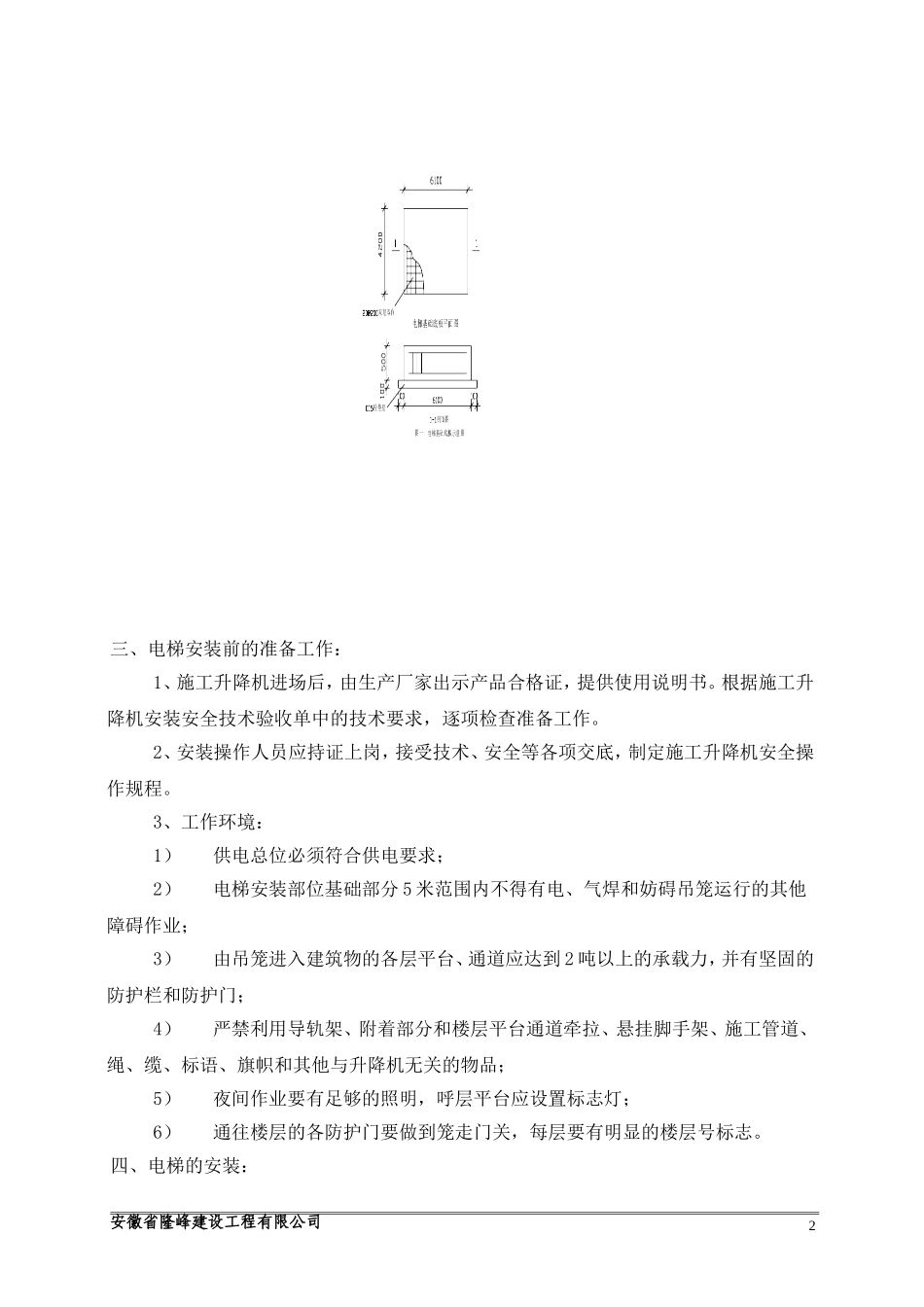

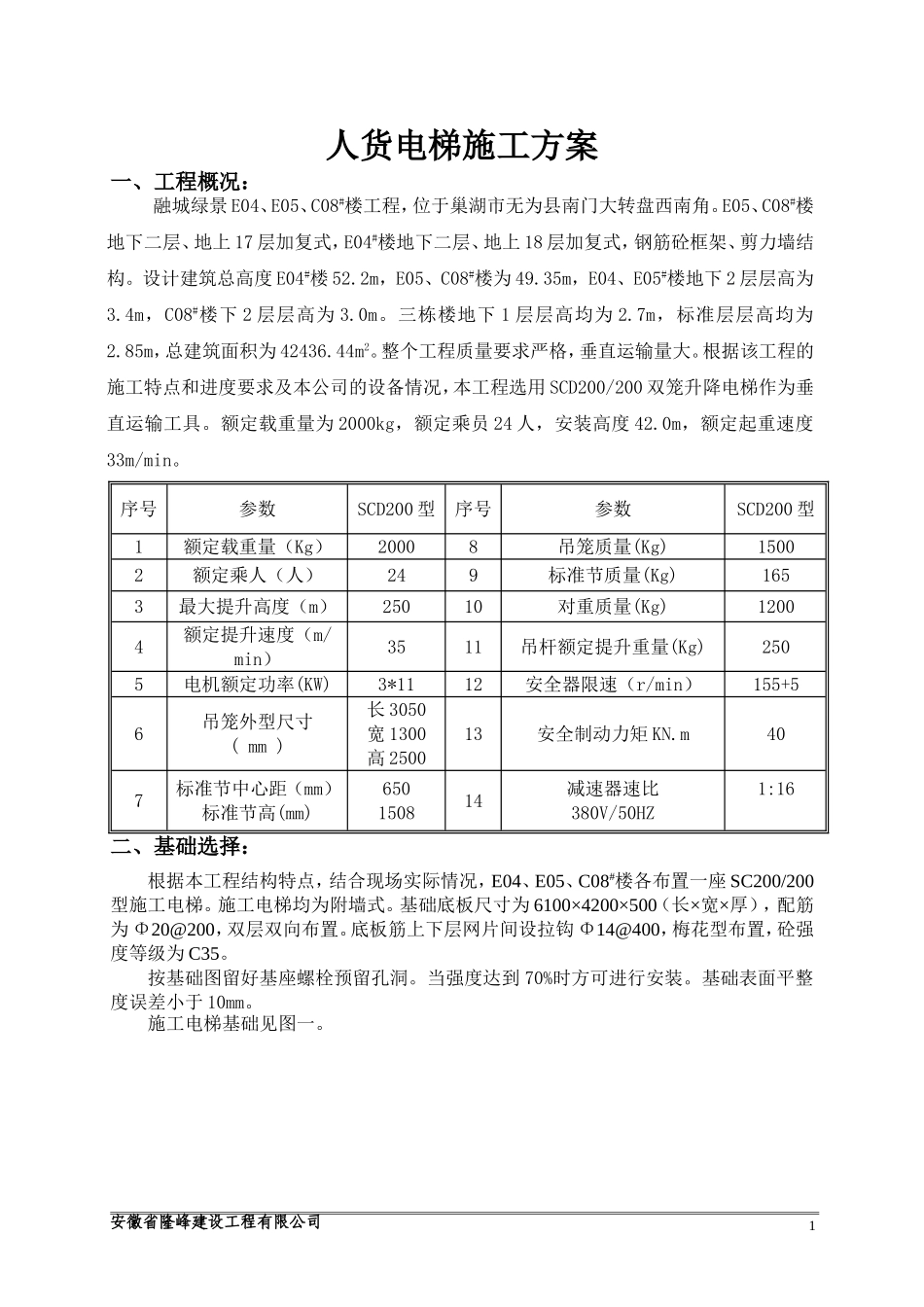

人货电梯施工方案一、工程概况：融城绿景E04、E05、C08#楼工程，位于巢湖市无为县南门大转盘西南角。E05、C08#楼地下二层、地上17层加复式，E04#楼地下二层、地上18层加复式，钢筋砼框架、剪力墙结构。设计建筑总高度E04#楼52.2m，E05、C08#楼为49.35m，E04、E05#楼地下2层层高为3.4m，C08#楼下2层层高为3.0m。三栋楼地下1层层高均为2.7m，标准层层高均为2.85m，总建筑面积为42436.44m2。整个工程质量要求严格，垂直运输量大。根据该工程的施工特点和进度要求及本公司的设备情况，本工程选用SCD200/200双笼升降电梯作为垂直运输工具。额定载重量为2000kg，额定乘员24人，安装高度42.0m，额定起重速度33m/min。序号参数SCD200型序号参数SCD200型1额定载重量（Kg）20008吊笼质量(Kg)15002额定乘人（人）249标准节质量(Kg)1653最大提升高度（m）25010对重质量(Kg)12004额定提升速度（m/min）3511吊杆额定提升重量(Kg)2505电机额定功率(KW)3*1112安全器限速（r/min）155+56吊笼外型尺寸(mm)长3050宽1300高250013安全制动力矩KN.m407标准节中心距（mm）标准节高(mm)650150814减速器速比380V/50HZ1:16二、基础选择：根据本工程结构特点，结合现场实际情况，E04、E05、C08#楼各布置一座SC200/200型施工电梯。施工电梯均为附墙式。基础底板尺寸为6100×4200×500（长×宽×厚），配筋为Φ20@200，双层双向布置。底板筋上下层网片间设拉钩Φ14@400，梅花型布置，砼强度等级为C35。按基础图留好基座螺栓预留孔洞。当强度达到70%时方可进行安装。基础表面平整度误差小于10mm。施工电梯基础见图一。安徽省隆峰建设工程有限公司1三、电梯安装前的准备工作：1、施工升降机进场后，由生产厂家出示产品合格证，提供使用说明书。根据施工升降机安装安全技术验收单中的技术要求，逐项检查准备工作。2、安装操作人员应持证上岗，接受技术、安全等各项交底，制定施工升降机安全操作规程。3、工作环境：1）供电总位必须符合供电要求；2）电梯安装部位基础部分5米范围内不得有电、气焊和妨碍吊笼运行的其他障碍作业；3）由吊笼进入建筑物的各层平台、通道应达到2吨以上的承载力，并有坚固的防护栏和防护门；4）严禁利用导轨架、附着部分和楼层平台通道牵拉、悬挂脚手架、施工管道、绳、缆、标语、旗帜和其他与升降机无关的物品；5）夜间作业要有足够的照明，呼层平台应设置标志灯；6）通往楼层的各防护门要做到笼走门关，每层要有明显的楼层号标志。四、电梯的安装：安徽省隆峰建设工程有限公司2（一）、基本要求；1、电梯安装由专职安全员负责指挥，同时负责全面安全管理。2、参加安装人员必须全部佩戴安全帽，按高空作业要求全部系好安全带，各专业人员分工要明确，相互配合密切，严格按电梯安装程序施工，全过程执行电梯安全操作规程，在高空作业人员的身体状况必须符合劳动部门的有关规定，严禁酒后上班作业。3、参与本项工作的人员应有明确的分工，各负其职，明确一个人负责指挥工作，确定指挥联络信号。4、参与安装与拆卸的人员必须熟悉升降机的机械性能、结构特点，并具备熟练的操作技术和排除一般机械故障的能力。5、每个吊笼顶部平台作业人数不得超过二人。配备工具、用具的总重量不得超过650Kg。6、遇有雨、雾及五级以上大风，不得进行安装施工。7、做好安装前的准备工作，检查各零部件的完好程度，发现有变形、损坏的需由有关人员进行鉴定，经妥善处理后方可进行下一步工作。（二）、底座围栏及吊笼的安装；1、安装电梯平台整理干净，放线确定安装位置。2、将底座围栏安装就位。3、用水平仪操平后，将地脚螺栓插入平台板上的φ25对穿孔内。将螺栓紧固。4、用专用扳手安装三节标准节，标准节可在平地上拼装完成，利用工地现有塔吊直接吊运安装。5、按使用说明书所示位置安装下限位下极限行程开关碰铁。6、将吊笼就位，就位时应把拖动电机直流制动器释放，就位后恢复。7、将吊笼对重块就位，下垫适当高度方木。（三）、导轨架标准节的安装；1、将操作盒安装在吊笼顶部的安全护栏内，并接通电源，首先检查吊笼的运行方向是否与操作盒上的指示方向相符，若相反则应改变输入电源线的相序，严禁改变...
