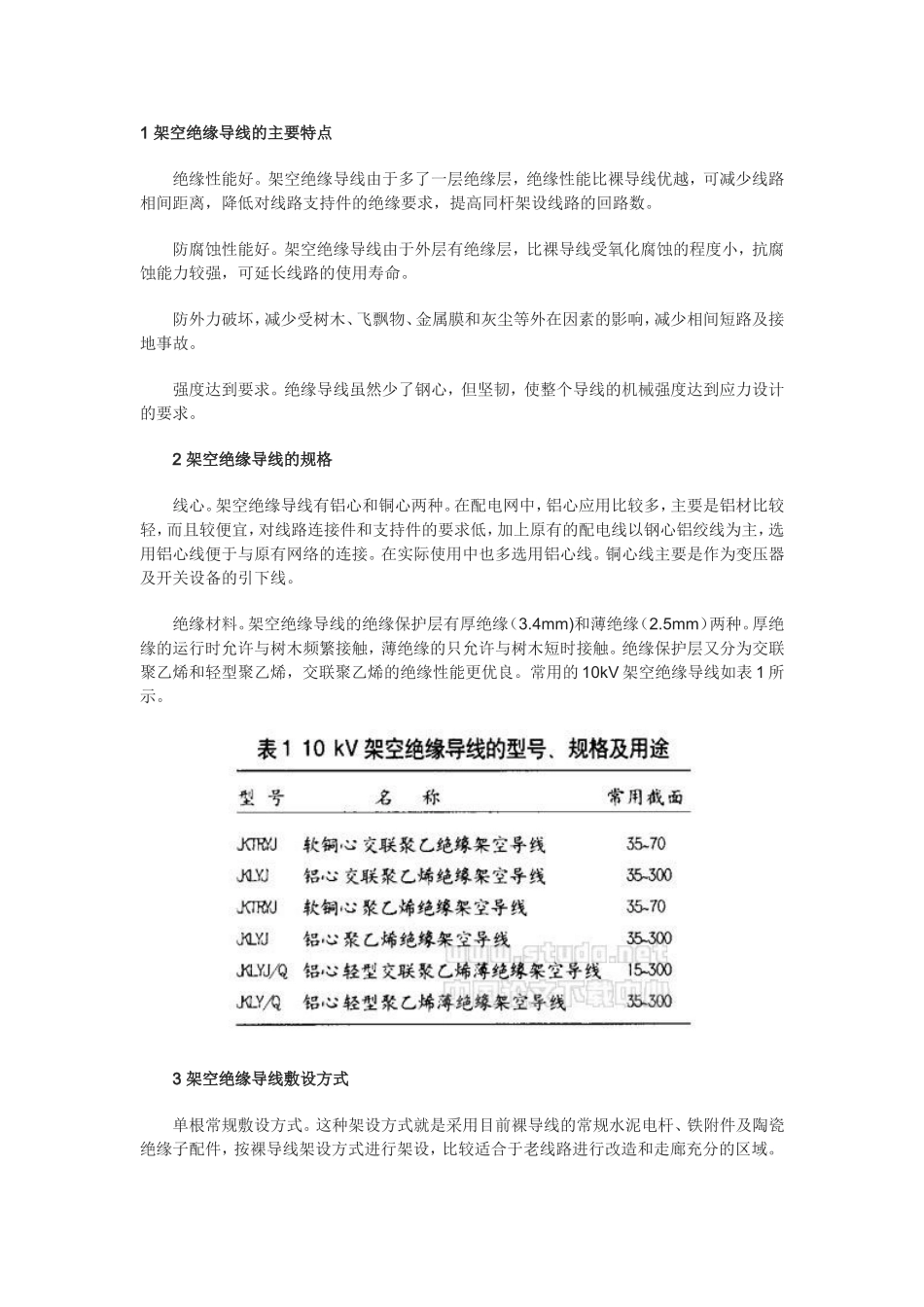

1架空绝缘导线的主要特点绝缘性能好。架空绝缘导线由于多了一层绝缘层，绝缘性能比裸导线优越，可减少线路相间距离，降低对线路支持件的绝缘要求，提高同杆架设线路的回路数。防腐蚀性能好。架空绝缘导线由于外层有绝缘层，比裸导线受氧化腐蚀的程度小，抗腐蚀能力较强，可延长线路的使用寿命。防外力破坏，减少受树木、飞飘物、金属膜和灰尘等外在因素的影响，减少相间短路及接地事故。强度达到要求。绝缘导线虽然少了钢心，但坚韧，使整个导线的机械强度达到应力设计的要求。2架空绝缘导线的规格线心。架空绝缘导线有铝心和铜心两种。在配电网中，铝心应用比较多，主要是铝材比较轻，而且较便宜，对线路连接件和支持件的要求低，加上原有的配电线以钢心铝绞线为主，选用铝心线便于与原有网络的连接。在实际使用中也多选用铝心线。铜心线主要是作为变压器及开关设备的引下线。绝缘材料。架空绝缘导线的绝缘保护层有厚绝缘（3.4mm)和薄绝缘（2.5mm）两种。厚绝缘的运行时允许与树木频繁接触，薄绝缘的只允许与树木短时接触。绝缘保护层又分为交联聚乙烯和轻型聚乙烯，交联聚乙烯的绝缘性能更优良。常用的10kV架空绝缘导线如表1所示。3架空绝缘导线敷设方式单根常规敷设方式。这种架设方式就是采用目前裸导线的常规水泥电杆、铁附件及陶瓷绝缘子配件，按裸导线架设方式进行架设，比较适合于老线路进行改造和走廊充分的区域。单根敷设采用特制的绝缘支架把导线悬挂，这种方式可增加架设的回路数，节省线路走廊，降低线路单位造价。4架空绝缘导线应用区域适用于多树木地方。裸导线架设的线路，在树木较多的地段，往往线路的架设和维护与绿化和林业产生很大的予盾。采用架空绝缘导线可减少树木的砍伐（架设初期及运行维护阶段），解决了许多难题，也减少了与绿化、林业等部门的矛盾，保护好了生态环境，同时美化了市容，而且降低了线路接地故障。用于多飞飘金属灰尘及多污染的区域。在老工业区，由于环保达不到标准，金属加工企业，经常有飞飘金属灰尘随风飘扬。在火力发电厂、化工厂的污染区域，造成架空配电线路短路、接地故障。采用架空绝缘导线，是防止10kV配电线路短路接地的较好途径。适用于盐雾地区。盐雾对裸导线腐蚀相当严重，使裸导线抗拉强度大大降低，遇到刮风下雨，引发导线断裂，造成线路短路接地事故，缩短线路使用寿命。采用架空绝缘导线，能较好地防盐雾腐蚀。因为有了一层绝缘层保护，可减少盐雾对导体的腐蚀，延缓线路的老化，延长线路的使用寿命。适用于雷电较多的区域。架空绝缘导线由于有一层绝缘保护，可降低线路引雷，即使有雷电，影响也会小得多。在雷区，采用裸导线架设的线路，线路绝缘普遍下降较快，经常出现爆裂接地事故。换上架空绝缘导线后，可减少接地故障的停电时间。适用于旧城区改造。由于架空绝缘导线可承受电压15kV，绝缘导线与建筑物的最小垂直距离为1m，水平距离为0.75m。因此，将10kV，架空绝缘导线代替低压干线，直接送入负荷中心，缩短低压电网半径是旧城改造一种行之有效的配电方式。有利于防台风。由于架空裸导线线路的抗台风能力较差，台风一到，线路跳闸此起彼伏。采用架空绝缘导线后，导线瞬间相碰不会造成短路，减少了故障，大大提高线路的抗台风能力。5架空绝缘导线的设计及施工绝缘导线。常用的架空绝缘导线的最大允许载流量如表2所示。注：1.PVC--聚氯乙烯为基材的耐气侯型绝缘材料；2.PE--聚乙烯为基材的耐气候型绝缘材料。从表2可以看出，绝缘导线与钢心铝绞线在同一个规格内，绝缘导线的载流量比裸导线载流量要小。因为绝缘导线加上绝缘层以后，导线的散热较差，其载流能力差不多比裸导线低一个档次。因此，设计选型时，绝缘导线要选大一档。同时，耐张线夹直接夹在导线绝缘子上，为防止导线拉力过大，使绝缘层产生裂纹或退皮，一般绝缘导线的最大使用应力均取用41N/mm2左右。导线排列及档距。架空绝缘线路的导线排列与裸导线线路基本相同，可分为：三角、垂直、水平以及多回路同杆架设。架空绝缘线路的档距应控制在50m为宜。绝缘导线的相间距离。由于架空绝缘导线有良好的绝缘性能，因此相间距离比裸导线线路要小，但垂直、三...
