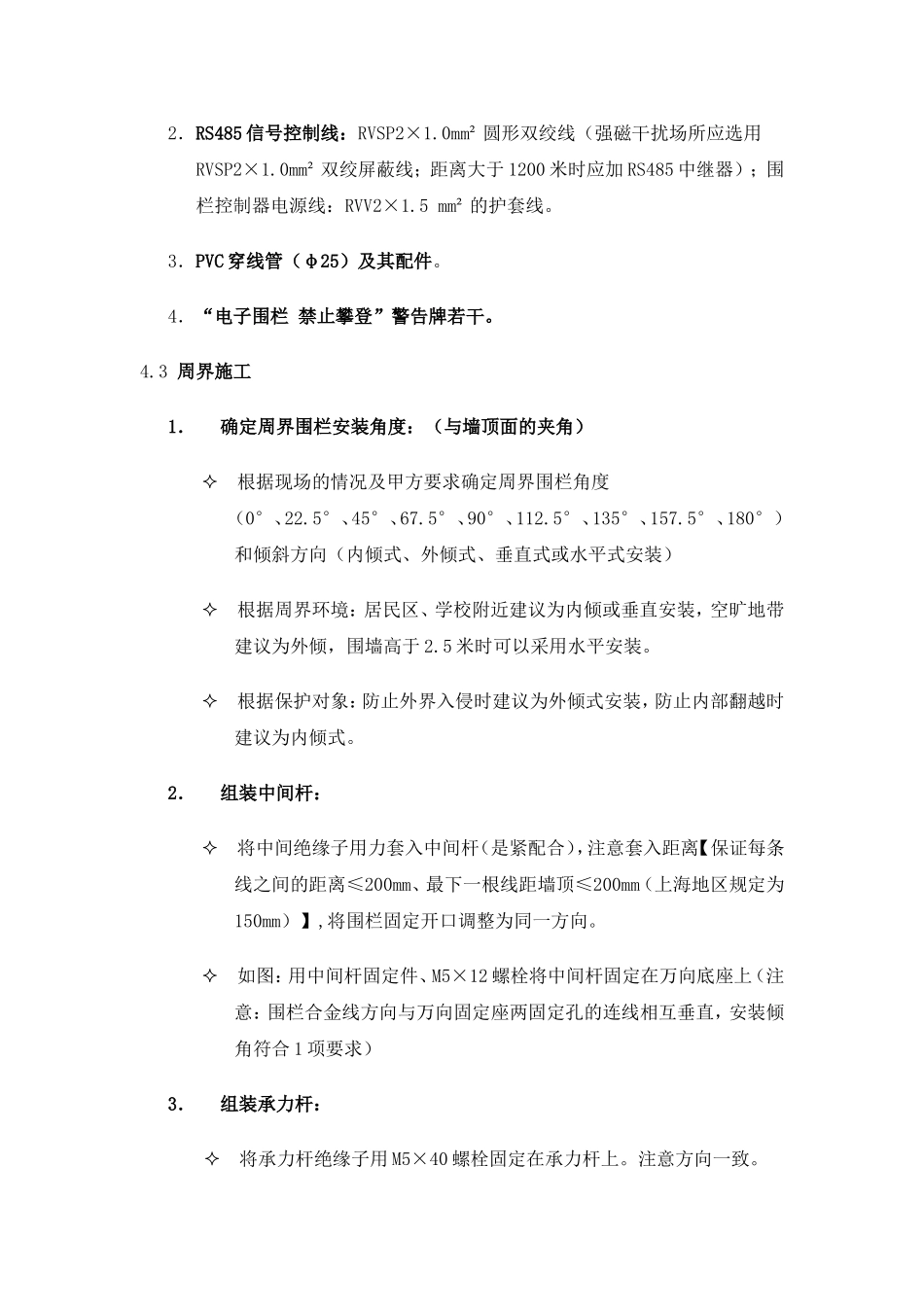

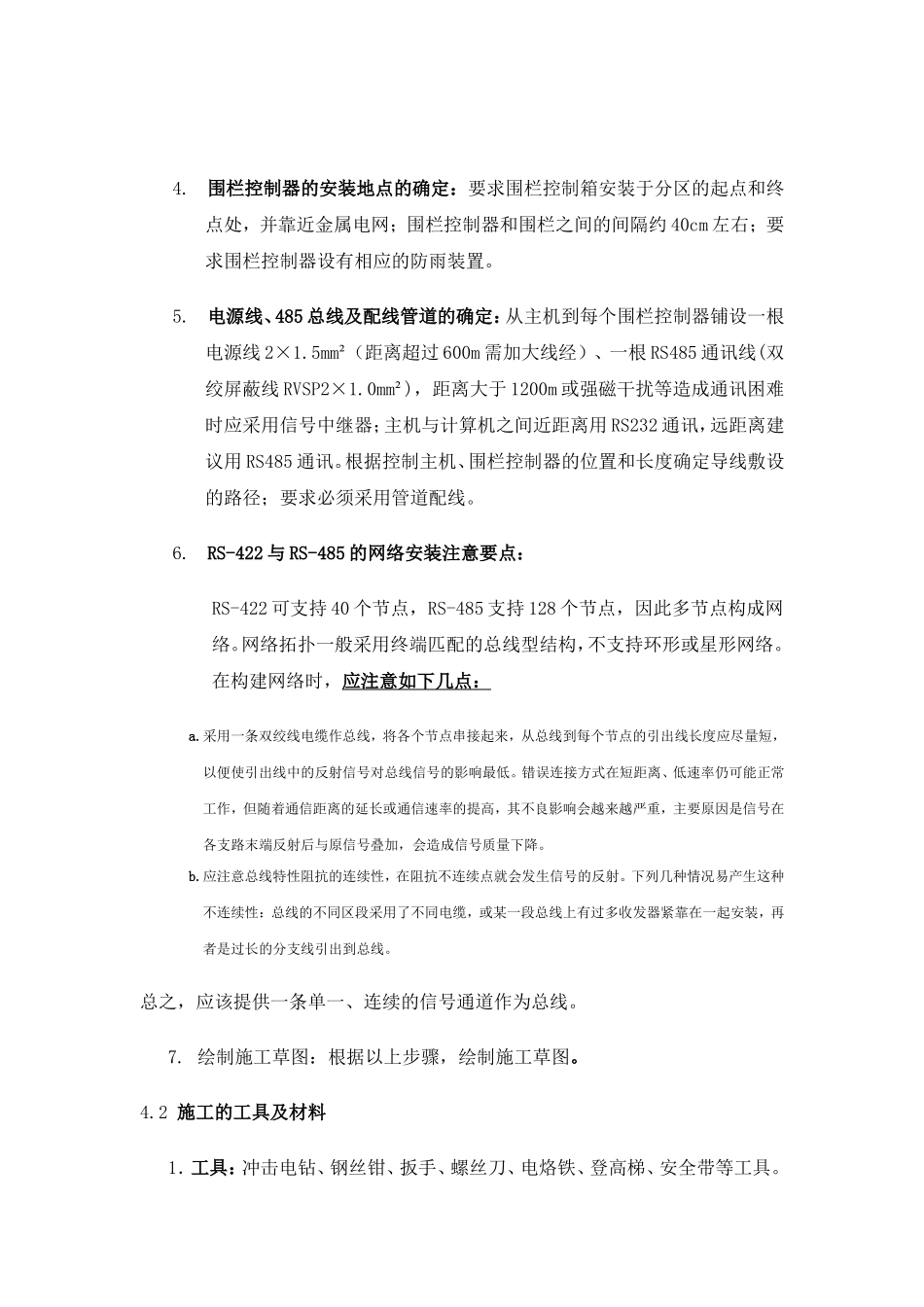

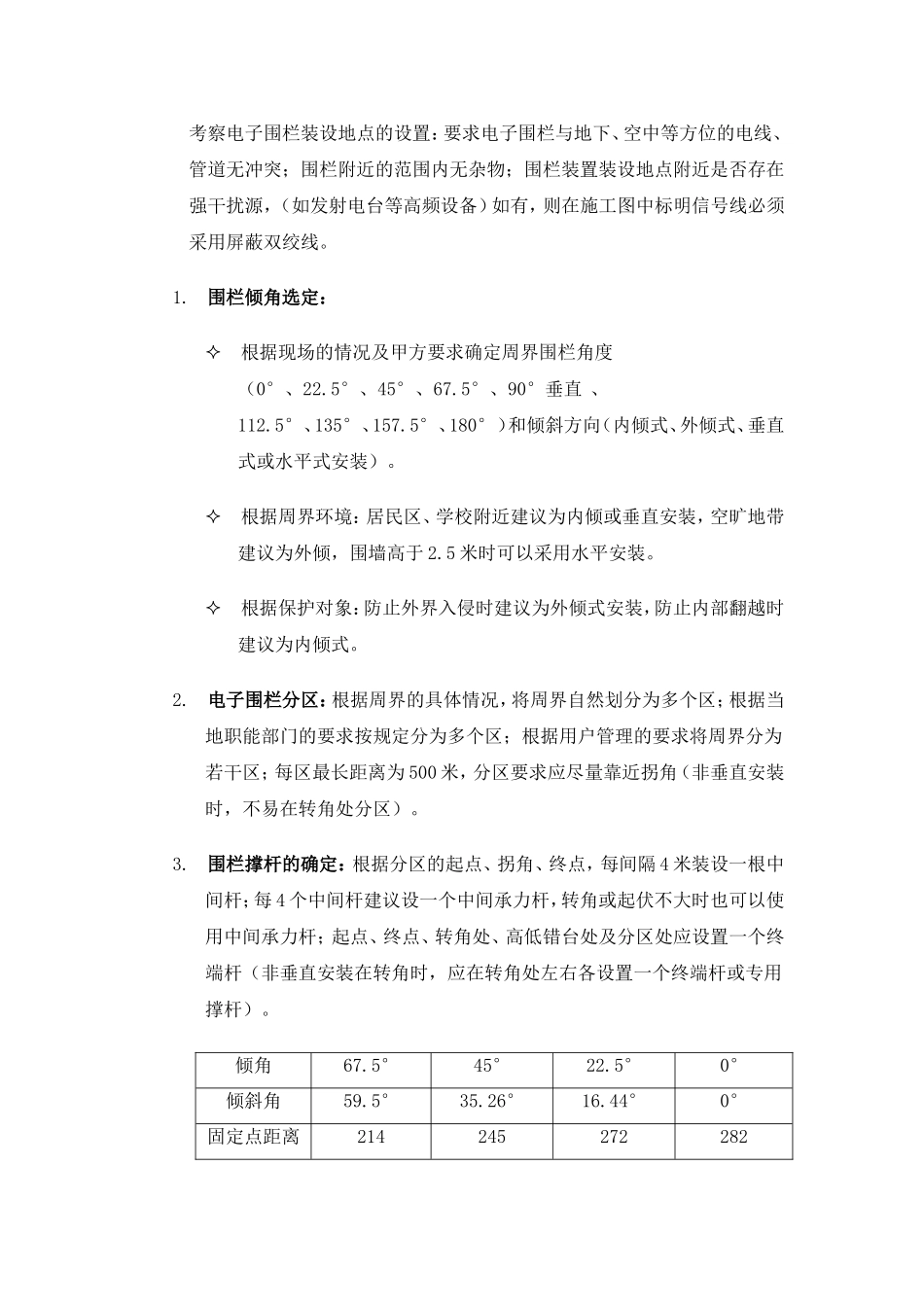

考察电子围栏装设地点的设置：要求电子围栏与地下、空中等方位的电线、管道无冲突；围栏附近的范围内无杂物；围栏装置装设地点附近是否存在强干扰源，（如发射电台等高频设备）如有，则在施工图中标明信号线必须采用屏蔽双绞线。1.围栏倾角选定：根据现场的情况及甲方要求确定周界围栏角度（0°、22.5°、45°、67.5°、90°垂直、112.5°、135°、157.5°、180°）和倾斜方向（内倾式、外倾式、垂直式或水平式安装）。根据周界环境：居民区、学校附近建议为内倾或垂直安装，空旷地带建议为外倾，围墙高于2.5米时可以采用水平安装。根据保护对象：防止外界入侵时建议为外倾式安装，防止内部翻越时建议为内倾式。2.电子围栏分区：根据周界的具体情况，将周界自然划分为多个区；根据当地职能部门的要求按规定分为多个区；根据用户管理的要求将周界分为若干区；每区最长距离为500米，分区要求应尽量靠近拐角（非垂直安装时，不易在转角处分区）。3.围栏撑杆的确定：根据分区的起点、拐角、终点，每间隔4米装设一根中间杆；每4个中间杆建议设一个中间承力杆，转角或起伏不大时也可以使用中间承力杆；起点、终点、转角处、高低错台处及分区处应设置一个终端杆（非垂直安装在转角时，应在转角处左右各设置一个终端杆或专用撑杆）。倾角67.5°45°22.5°0°倾斜角59.5°35.26°16.44°0°固定点距离2142452722824.围栏控制器的安装地点的确定：要求围栏控制箱安装于分区的起点和终点处，并靠近金属电网；围栏控制器和围栏之间的间隔约40cm左右；要求围栏控制器设有相应的防雨装置。5.电源线、485总线及配线管道的确定：从主机到每个围栏控制器铺设一根电源线2×1.5mm²（距离超过600m需加大线经）、一根RS485通讯线(双绞屏蔽线RVSP2×1.0mm²)，距离大于1200m或强磁干扰等造成通讯困难时应采用信号中继器；主机与计算机之间近距离用RS232通讯，远距离建议用RS485通讯。根据控制主机、围栏控制器的位置和长度确定导线敷设的路径；要求必须采用管道配线。6.RS-422与RS-485的网络安装注意要点：RS-422可支持40个节点，RS-485支持128个节点，因此多节点构成网络。网络拓扑一般采用终端匹配的总线型结构，不支持环形或星形网络。在构建网络时，应注意如下几点：a.采用一条双绞线电缆作总线，将各个节点串接起来，从总线到每个节点的引出线长度应尽量短，以便使引出线中的反射信号对总线信号的影响最低。错误连接方式在短距离、低速率仍可能正常工作，但随着通信距离的延长或通信速率的提高，其不良影响会越来越严重，主要原因是信号在各支路末端反射后与原信号叠加，会造成信号质量下降。b.应注意总线特性阻抗的连续性，在阻抗不连续点就会发生信号的反射。下列几种情况易产生这种不连续性：总线的不同区段采用了不同电缆，或某一段总线上有过多收发器紧靠在一起安装，再者是过长的分支线引出到总线。总之，应该提供一条单一、连续的信号通道作为总线。7.绘制施工草图：根据以上步骤，绘制施工草图。4.2施工的工具及材料1．工具：冲击电钻、钢丝钳、扳手、螺丝刀、电烙铁、登高梯、安全带等工具。2．RS485信号控制线：RVSP2×1.0mm²圆形双绞线（强磁干扰场所应选用RVSP2×1.0mm²双绞屏蔽线；距离大于1200米时应加RS485中继器）；围栏控制器电源线：RVV2×1.5mm²的护套线。3．PVC穿线管（φ25）及其配件。4．“电子围栏禁止攀登”警告牌若干。4.3周界施工1．确定周界围栏安装角度：（与墙顶面的夹角）根据现场的情况及甲方要求确定周界围栏角度（0°、22.5°、45°、67.5°、90°、112.5°、135°、157.5°、180°）和倾斜方向（内倾式、外倾式、垂直式或水平式安装）根据周界环境：居民区、学校附近建议为内倾或垂直安装，空旷地带建议为外倾，围墙高于2.5米时可以采用水平安装。根据保护对象：防止外界入侵时建议为外倾式安装，防止内部翻越时建议为内倾式。2．组装中间杆：将中间绝缘子用力套入中间杆（是紧配合），注意套入距离【保证每条线之间的距离≤200mm、最下一根线距墙顶≤200mm（上海地区规定为150mm）】,将围栏固定开口调整为同一方向。如图：用中间杆固定件、M...
