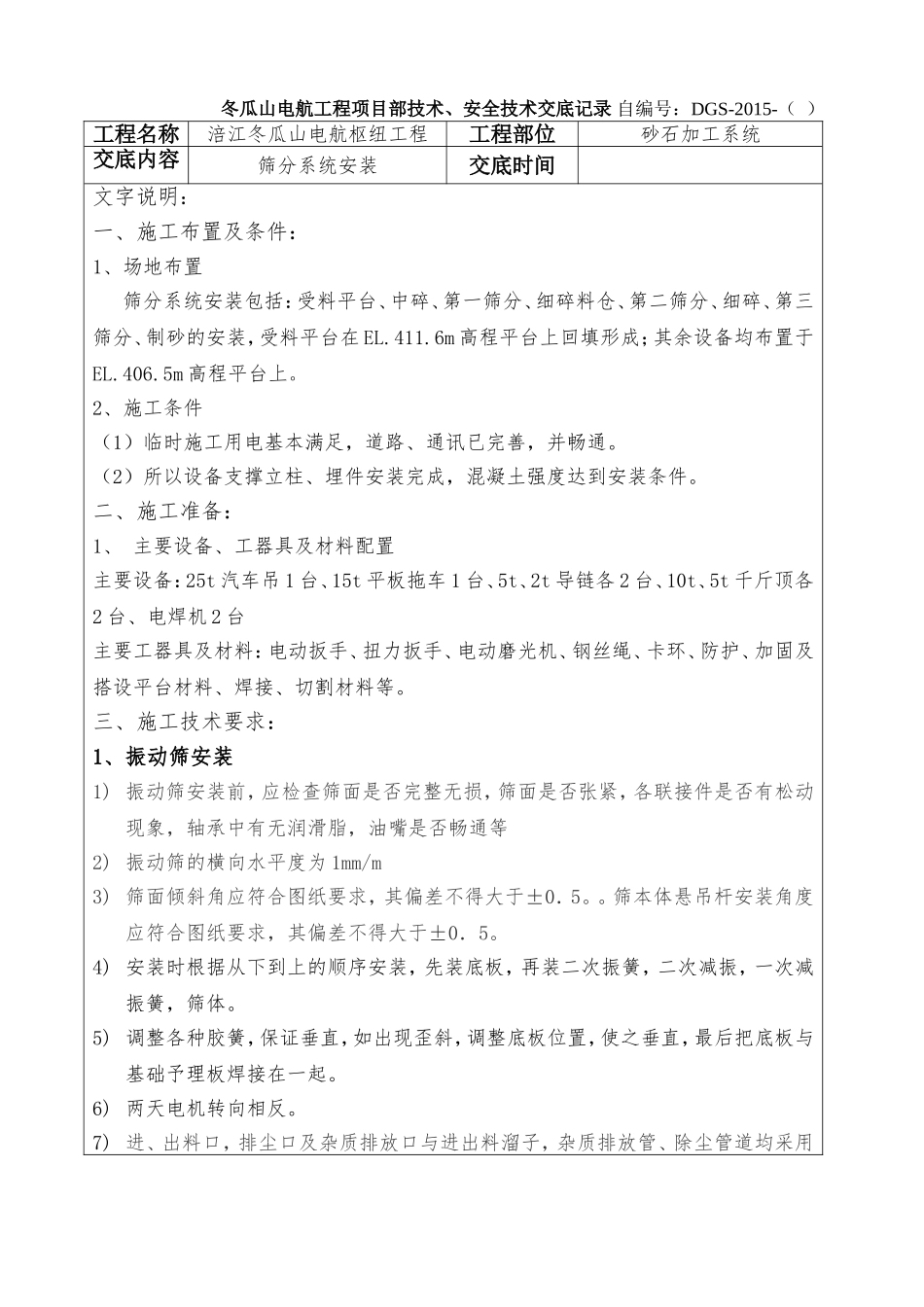

冬瓜山电航工程项目部技术、安全技术交底记录自编号：DGS-2015-（）工程名称涪江冬瓜山电航枢纽工程工程部位砂石加工系统交底内容筛分系统安装交底时间文字说明：一、施工布置及条件：1、场地布置筛分系统安装包括：受料平台、中碎、第一筛分、细碎料仓、第二筛分、细碎、第三筛分、制砂的安装，受料平台在EL.411.6m高程平台上回填形成；其余设备均布置于EL.406.5m高程平台上。2、施工条件（1）临时施工用电基本满足，道路、通讯已完善，并畅通。（2）所以设备支撑立柱、埋件安装完成，混凝土强度达到安装条件。二、施工准备：1、主要设备、工器具及材料配置主要设备：25t汽车吊1台、15t平板拖车1台、5t、2t导链各2台、10t、5t千斤顶各2台、电焊机2台主要工器具及材料：电动扳手、扭力扳手、电动磨光机、钢丝绳、卡环、防护、加固及搭设平台材料、焊接、切割材料等。三、施工技术要求：1、振动筛安装1)振动筛安装前，应检查筛面是否完整无损，筛面是否张紧，各联接件是否有松动现象，轴承中有无润滑脂，油嘴是否畅通等2)振动筛的横向水平度为1mm/m3)筛面倾斜角应符合图纸要求，其偏差不得大于±0．5。。筛本体悬吊杆安装角度应符合图纸要求，其偏差不得大于±0．5。4)安装时根据从下到上的顺序安装，先装底板，再装二次振簧，二次减振，一次减振簧，筛体。5)调整各种胶簧，保证垂直，如出现歪斜，调整底板位置，使之垂直，最后把底板与基础予理板焊接在一起。6)两天电机转向相反。7)进、出料口，排尘口及杂质排放口与进出料溜子，杂质排放管、除尘管道均采用软联接，在垂直方向上的间隙，不得小于20ram，软管与联接部分的配合长度不得小于60ram。软管与配合部分组装后舟卡环卡紧。2、皮带机安装安装注意事项：A.皮带基础中心线的测量是一项十分重要的工作，中心线的偏差直接影响皮带机的整体安装精度，因此在测量时至少进行三次重复测量，确保基础中心线的直线度符合安装要求。基础中心线直线度：机长（m）＜100≤100＜300≤300＜500≤500＜1000直线度(mm)10305080注：在任意25m长度范围内，中心线直线度≯5mm时，对可逆行的皮带机，其中心线直线度应为上述数据的2/3，测量所作的标记应清晰，不易被损坏且便于复核。B.每个支腿的中心线与基础中心线的安装偏差不得大于2mm.C.中间架安装的水平度，在任意位置上，用水平尺测量，水泡均应居中，偏差不得超过0.5刻度格。D.全部滚筒、托辊、驱动装置安装后均应转动灵活。E.缓冲托辊安装时应按图纸要求保证弹簧的预紧力。F.输送带接头时，应将拉紧滚筒放在最前方位置，并尽量拉紧输送带。G.安装调心托辊时，应使挡轮位于胶带运行方向上辊子的后方。H.带式输送机中的焊接件采用E43电焊条，连续焊缝，焊缝高等于被焊件薄件厚度。I.头架与尾架用预埋螺栓固定，胶带机中部支架与预埋钢板焊接。J.胶带连接采用硫化胶接，接头强度不应小于胶带本身强度的90％，硫化最后一个接头时，应将拉紧装置的重锤重量加到75％左右的重锤重。3、破碎设备安装1)基础预埋件清理，并用水准仪测量水平度，偏差±1mm。为了保证机架的四个预埋件的水平度，需要用钢板调整水平，调整钢板的尺寸要比四个支架支腿尺寸稍大一些。2)安装排矿漏斗，按照设计图纸要求，提前将颚式破碎机排矿漏斗做好，在安装机架之前将排矿漏斗安好。3)放置固定挡块，并用506焊条焊接牢固。4)安装皮带轮，将皮带轮内孔用煤油清理干净，用25吨吊车装到动鄂轴上，并安装好压盖和禁锢螺栓，并用电焊焊牢。5)安装传动机构，首先将电机架安装到机架上，再将电机安装到电机架上，再安装三角带。四、主要工程量：主要工程量如下表：序号设备名称型号规格功率（kw）单位数量1棒条给料机GZT114922台22圆振动筛AHK144815台13圆振动筛3YKR246037台14圆振动筛YKR216015台15螺旋分级机FLC1200110台16立轴冲击破碎机VS19532X440台17颚式破碎机PE870×1060220台18反击破碎机PF-1210ⅥA2×110台29振动给料机GZG80-1204×2×1.5台410胶带运输机B10003条339.5米20211胶带运输机B80010条米403.312胶带运输机B6504条米224五、施工进度计划安排：根据筛分系统建设施工进度计划安排，计划在8月7号前筛分系统必须...
