基础钢筋技术交底VIP免费

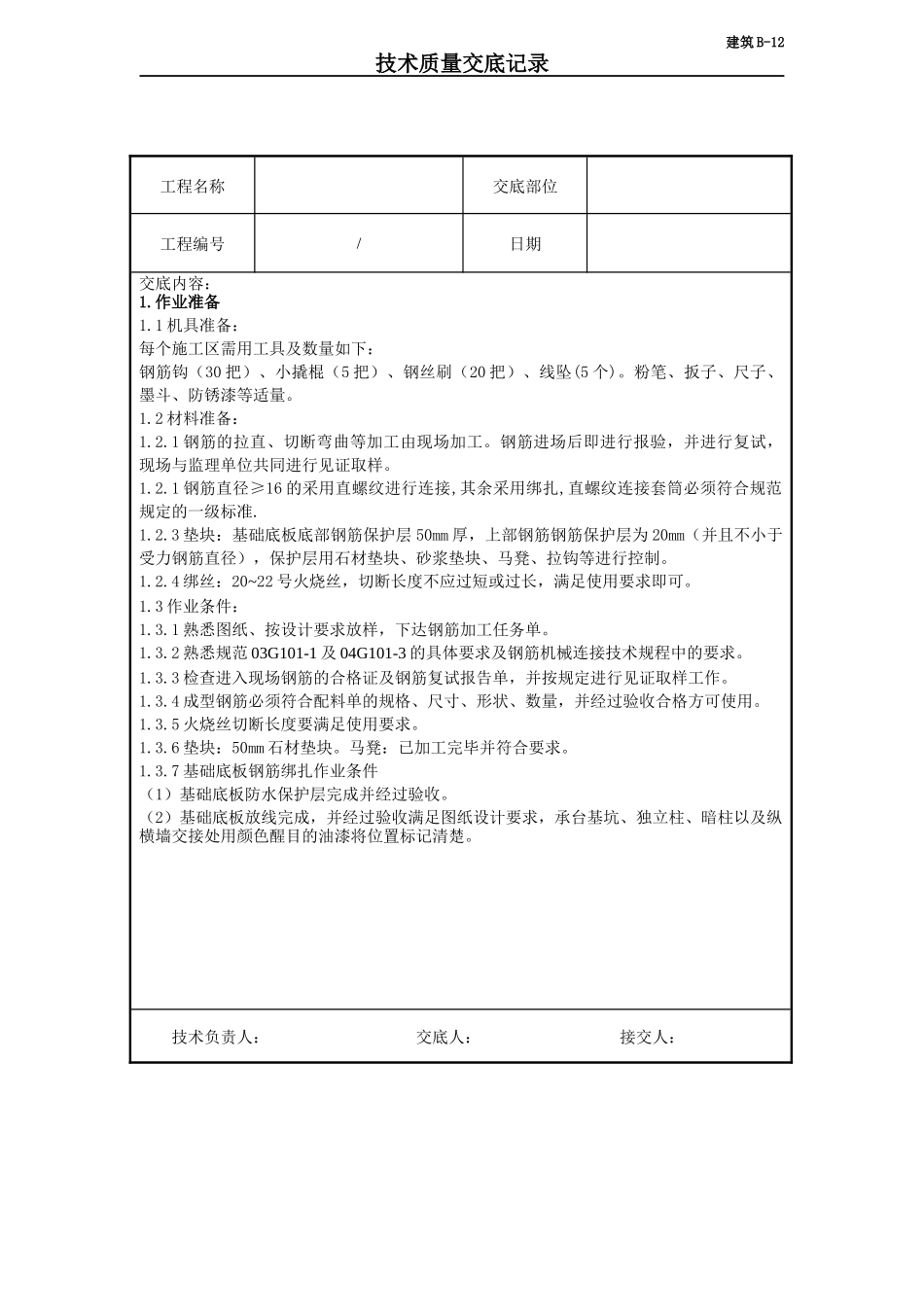

建筑B-12技术质量交底记录工程名称交底部位工程编号/日期交底内容：1.作业准备1.1机具准备：每个施工区需用工具及数量如下：钢筋钩（30把）、小撬棍（5把）、钢丝刷（20把）、线坠(5个)。粉笔、扳子、尺子、墨斗、防锈漆等适量。1.2材料准备：1.2.1钢筋的拉直、切断弯曲等加工由现场加工。钢筋进场后即进行报验，并进行复试，现场与监理单位共同进行见证取样。1.2.1钢筋直径≥16的采用直螺纹进行连接,其余采用绑扎,直螺纹连接套筒必须符合规范规定的一级标准.1.2.3垫块：基础底板底部钢筋保护层50mm厚，上部钢筋钢筋保护层为20mm（并且不小于受力钢筋直径），保护层用石材垫块、砂浆垫块、马凳、拉钩等进行控制。1.2.4绑丝：20~22号火烧丝，切断长度不应过短或过长，满足使用要求即可。1.3作业条件：1.3.1熟悉图纸、按设计要求放样，下达钢筋加工任务单。1.3.2熟悉规范03G101-1及04G101-3的具体要求及钢筋机械连接技术规程中的要求。1.3.3检查进入现场钢筋的合格证及钢筋复试报告单，并按规定进行见证取样工作。1.3.4成型钢筋必须符合配料单的规格、尺寸、形状、数量，并经过验收合格方可使用。1.3.5火烧丝切断长度要满足使用要求。1.3.6垫块：50mm石材垫块。马凳：已加工完毕并符合要求。1.3.7基础底板钢筋绑扎作业条件（1）基础底板防水保护层完成并经过验收。（2）基础底板放线完成，并经过验收满足图纸设计要求，承台基坑、独立柱、暗柱以及纵横墙交接处用颜色醒目的油漆将位置标记清楚。技术负责人：交底人：接交人：建筑B-12技术质量交底记录工程名称交底部位工程编号/日期交底内容：2.施工操作工艺措施及主要做法要求2.1概况：钢筋主要规格：见下表（注：HPB235；HRB335；HRB400），混凝土构件配筋概况见下表：2.2安装顺序：底板放线—→绑扎后浇带、电梯井、集水坑钢筋—→地梁纵筋绑扎—→绑扎地梁箍筋—→绑扎底板下铁钢筋网—→安放保护层垫块—→后浇带模板安装—→铺设马凳—→绑扎底板上铁钢筋网—→墙体及框架柱插筋—→外墙导墙钢筋绑扎—→隐检（钢筋绑扎顺序见附图）2.3施工方法2.3.1底板钢筋绑扎前，在防水保护层上，根据图纸钢筋间距，用红土粉弹出钢筋位置线，以及放出电梯井、集水坑、墙、暗柱、地梁位置线，为便于定位插筋；在墙的拐角处以及暗柱会角各画一个红三角，并将边长延长。2.3.2先绑扎后浇带、电梯井、集水坑、车库等低标高钢筋，按图纸要求进行绑扎。2.3.3按照图纸要求摆放底板下排钢筋，方向一定要正确。先铺短向钢筋，再铺长向钢筋。先绑扎车库底板地梁钢筋。2.3.4车库底板地梁钢筋绑扎：剥肋滚轧直螺纹接头连接验收合格后，安放箍筋，绑扎地梁。2.3.5钢筋交叉点全部绑扎，采用“八”字扣绑扎。2.3.6底板下层钢筋验收合格后，放置50mm厚石材垫块，间距1m梅花形布置。安放马镫，间距1.2m布置。底板马镫用18~22钢筋加工，高度＝底板厚度－上下保护层厚度－上铁双层钢筋直径-下铁下层钢筋直径。见下图。2.3.7在马凳上纵横两个方向绑扎定位钢筋，钢筋上铁次序为先铺长向钢筋，再铺短向钢筋，绑扣方法同底板下层钢筋。技术负责人：交底人：接交人：钢筋类型基础、承台主筋主要型号HRB400：10、12、14、16，间距150mm。柱、板墙、基础梁主筋主要型号HRB400：10、12、16、20、22、25建筑B-12技术质量交底记录工程名称交底部位工程编号/日期交底内容：2.3.8根据墙体及墙体暗柱、框架柱的位置，在底板钢筋的上铁用红油漆作出标记，将钢筋插在底板内，插筋要保证锚固长度和上部的搭接长度。2.4基础底板钢筋绑扎有关技术要求2.4.1滚轧直螺纹连接另见技术交底。2.4.2基础梁、底板钢筋的机械连接接头互相错开，错开35d，且在此范围内同一根钢筋不得有两个接头。且同一截面接头数量不大于钢筋截面总量的50％。2.4.3底板下铁钢筋接头位置在跨中1／3范围内，上铁钢筋接头在支座两侧。2.4.4墙体及暗柱插筋做法03G101-1及04G101-3的具体做法。马凳加工图2.4.5受力钢筋混凝土保护层厚度见下表构件名称主筋保护层厚度（mm）1地下室底板下部钢筋502地下室顶板（埋土部分）上部钢筋15,203地下室底板上部钢筋204地下室外墙外侧255地下室外墙外侧及内墙钢筋50，156...
