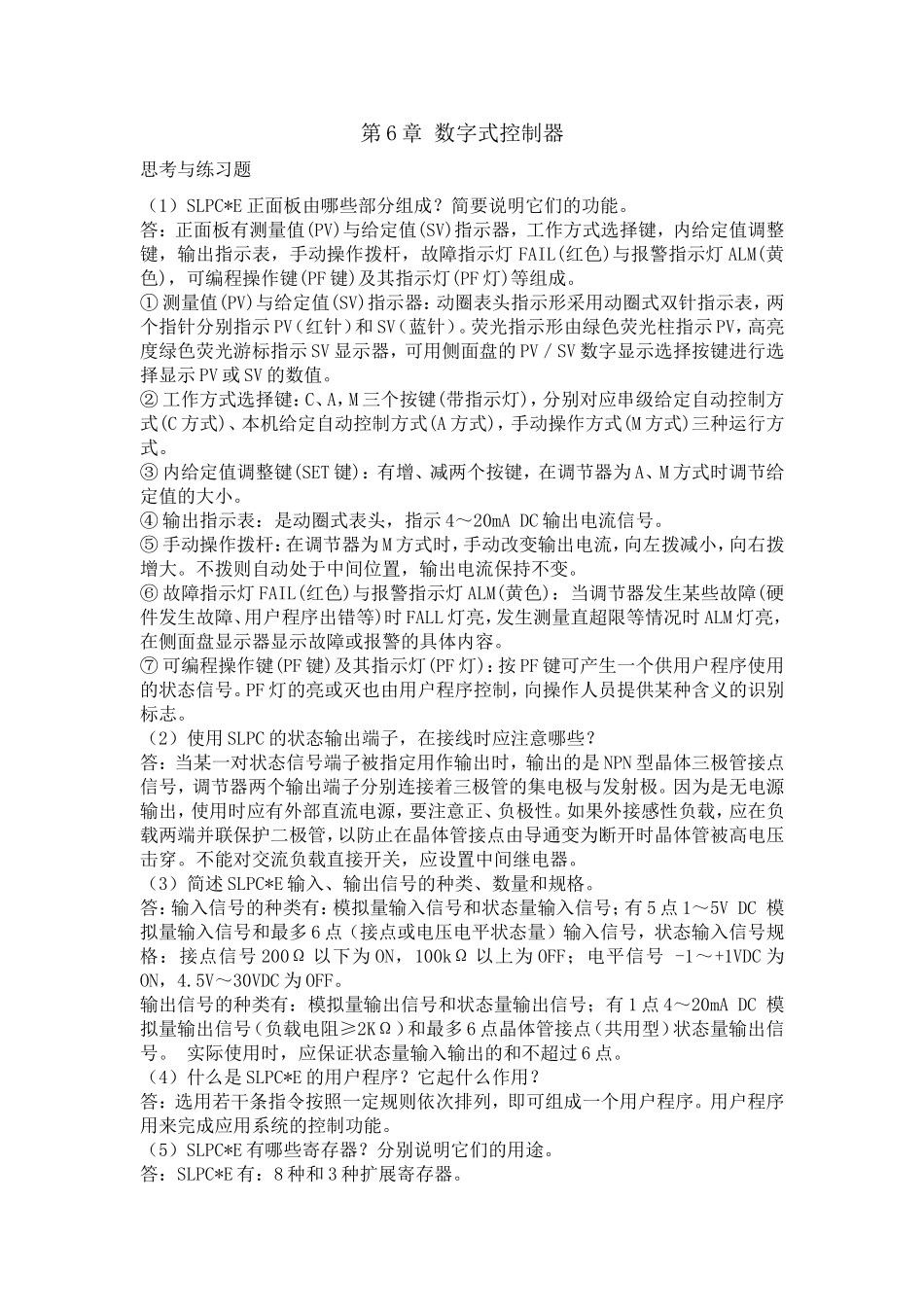

第6章数字式控制器思考与练习题（1）SLPC*E正面板由哪些部分组成？简要说明它们的功能。答：正面板有测量值(PV)与给定值(SV)指示器，工作方式选择键，内给定值调整键，输出指示表，手动操作拨杆，故障指示灯FAIL(红色)与报警指示灯ALM(黄色)，可编程操作键(PF键)及其指示灯(PF灯)等组成。①测量值(PV)与给定值(SV)指示器：动圈表头指示形采用动圈式双针指示表，两个指针分别指示PV（红针）和SV（蓝针）。荧光指示形由绿色荧光柱指示PV，高亮度绿色荧光游标指示SV显示器，可用侧面盘的PV／SV数字显示选择按键进行选择显示PV或SV的数值。②工作方式选择键：C、A，M三个按键(带指示灯)，分别对应串级给定自动控制方式(C方式)、本机给定自动控制方式(A方式)，手动操作方式(M方式)三种运行方式。③内给定值调整键(SET键)：有增、减两个按键，在调节器为A、M方式时调节给定值的大小。④输出指示表：是动圈式表头，指示4～20mADC输出电流信号。⑤手动操作拨杆：在调节器为M方式时，手动改变输出电流，向左拨减小，向右拨增大。不拨则自动处于中间位置，输出电流保持不变。⑥故障指示灯FAIL(红色)与报警指示灯ALM(黄色)：当调节器发生某些故障(硬件发生故障、用户程序出错等)时FALL灯亮，发生测量直超限等情况时ALM灯亮，在侧面盘显示器显示故障或报警的具体内容。⑦可编程操作键(PF键)及其指示灯(PF灯)：按PF键可产生一个供用户程序使用的状态信号。PF灯的亮或灭也由用户程序控制，向操作人员提供某种含义的识别标志。（2）使用SLPC的状态输出端子，在接线时应注意哪些？答：当某一对状态信号端子被指定用作输出时，输出的是NPN型晶体三极管接点信号，调节器两个输出端子分别连接着三极管的集电极与发射极。因为是无电源输出，使用时应有外部直流电源，要注意正、负极性。如果外接感性负载，应在负载两端并联保护二极管，以防止在晶体管接点由导通变为断开时晶体管被高电压击穿。不能对交流负载直接开关，应设置中间继电器。（3）简述SLPC*E输入、输出信号的种类、数量和规格。答：输入信号的种类有：模拟量输入信号和状态量输入信号；有5点1～5VDC模拟量输入信号和最多6点（接点或电压电平状态量）输入信号，状态输入信号规格：接点信号200Ω以下为ON，100kΩ以上为OFF；电平信号-1～+1VDC为ON，4.5V～30VDC为OFF。输出信号的种类有：模拟量输出信号和状态量输出信号；有1点4～20mADC模拟量输出信号（负载电阻≥2KΩ）和最多6点晶体管接点（共用型）状态量输出信号。实际使用时，应保证状态量输入输出的和不超过6点。（4）什么是SLPC*E的用户程序？它起什么作用？答：选用若干条指令按照一定规则依次排列，即可组成一个用户程序。用户程序用来完成应用系统的控制功能。（5）SLPC*E有哪些寄存器？分别说明它们的用途。答：SLPC*E有：8种和3种扩展寄存器。基本寄存器：①模拟量输入寄存器Xnn=1～5，共5个寄存器，与5个模拟输入信号相对应。5个模拟输入信号经A/D转换成内部连续数据后存入X1～X5。②模拟量输出寄存器Ynn=1～6，共6个寄存器。Y1～Y3对应SLPC的3个模拟输出信号。Y1对应电流输出信号，Y2、Y3对应两个电压输出信号。Y4～Y6作为与上位系统通信的辅助模拟输出寄存器。如果SLPC与上位系统有通信连接，Y4～Y6内的数据可由SLPC的通信端子传输给上位系统。③状态量输入寄存器DInn=01～06，共6个寄存器，与SLPC的6个状态输入信号相对应。由状态输入信号决定寄存器内状态数据，ON则为1，OFF则为0。④状态量输出寄存器DOnn=01～16，共16个寄存器。DO01～DO06对应SLPC的6个接点输出信号。寄存器中的状态数据若是1则相应的输出端子为通，0则断。DIO07～DIO16用于内部状态数据寄存。它们没有对应的输入输出端子。⑤可变参数寄存器PnP01～P1616个寄存器用以存放过程控制中需要设定的可变参数，可通过侧面盘设定，Pn的内容可在用户程续中进行读写，其中P01、P02的数值还可由上位系统设定。⑥常数寄存器Knn=01～16，共16个寄存器，用于运算中固定常数设定。其数值在编程时通过编程器设定，调节器运行中不能修改，只能读出。⑦暂存寄存器Tn=01～16，共16个寄存器，用于暂存中间运算结果，便于编程...
