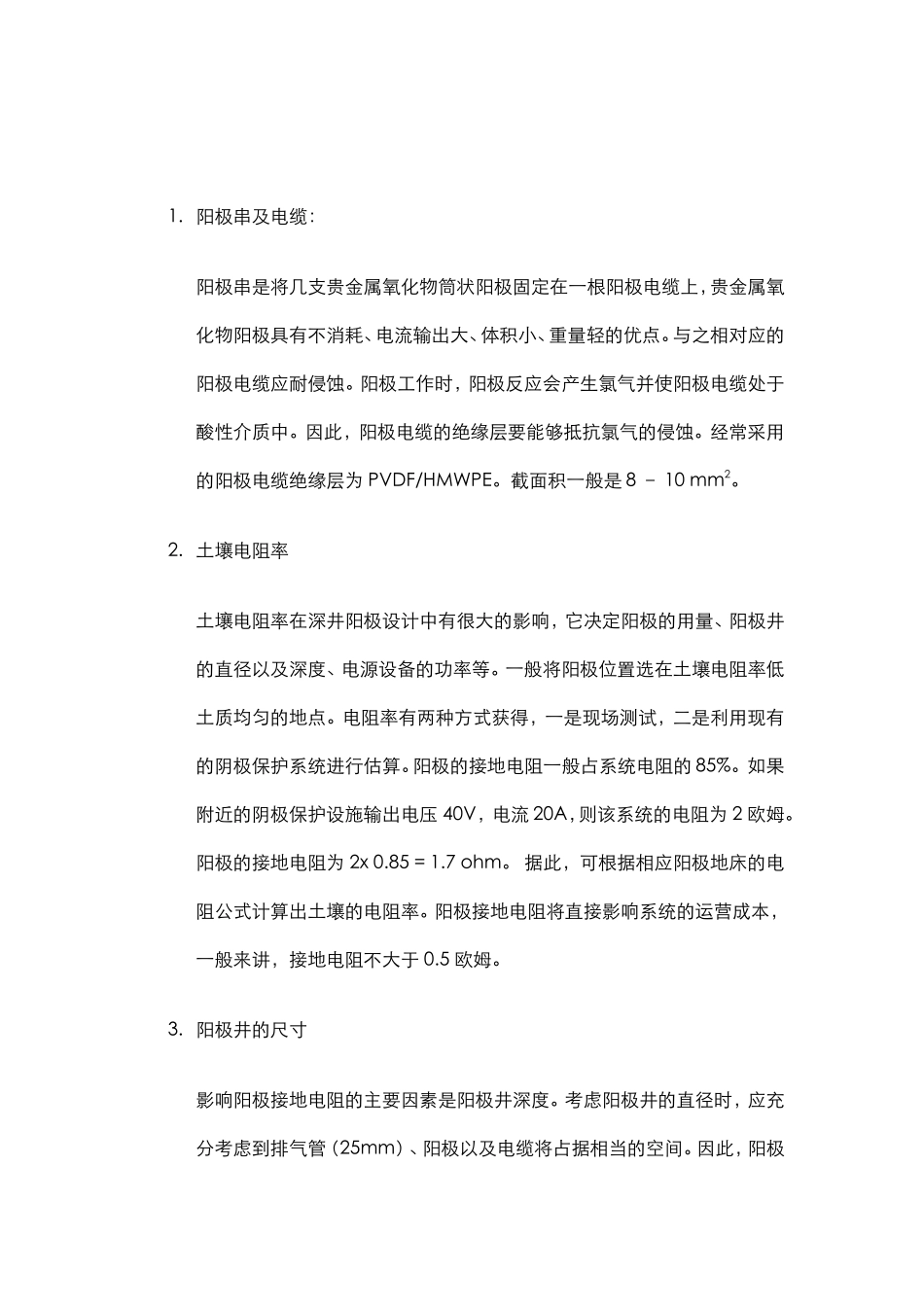

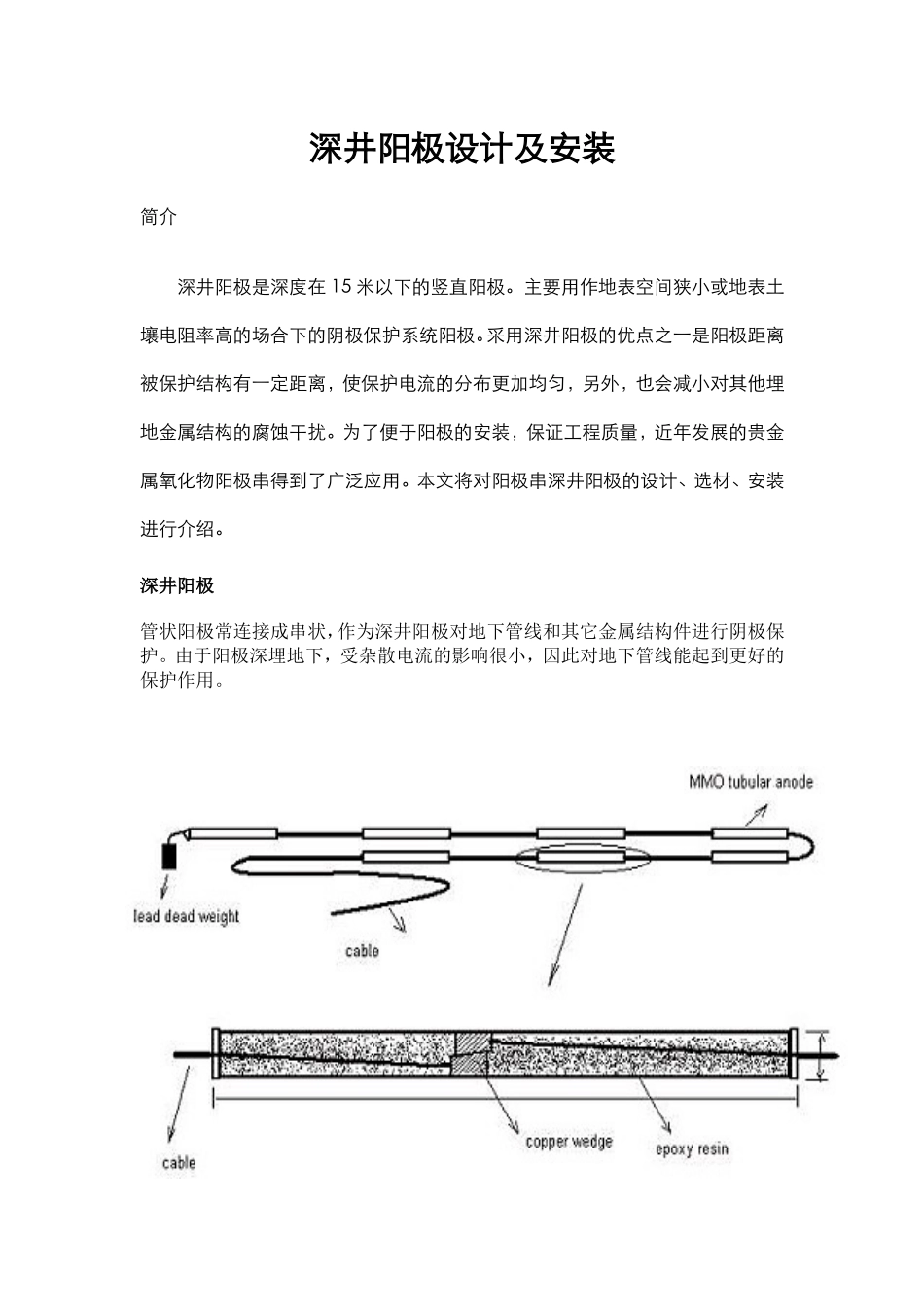

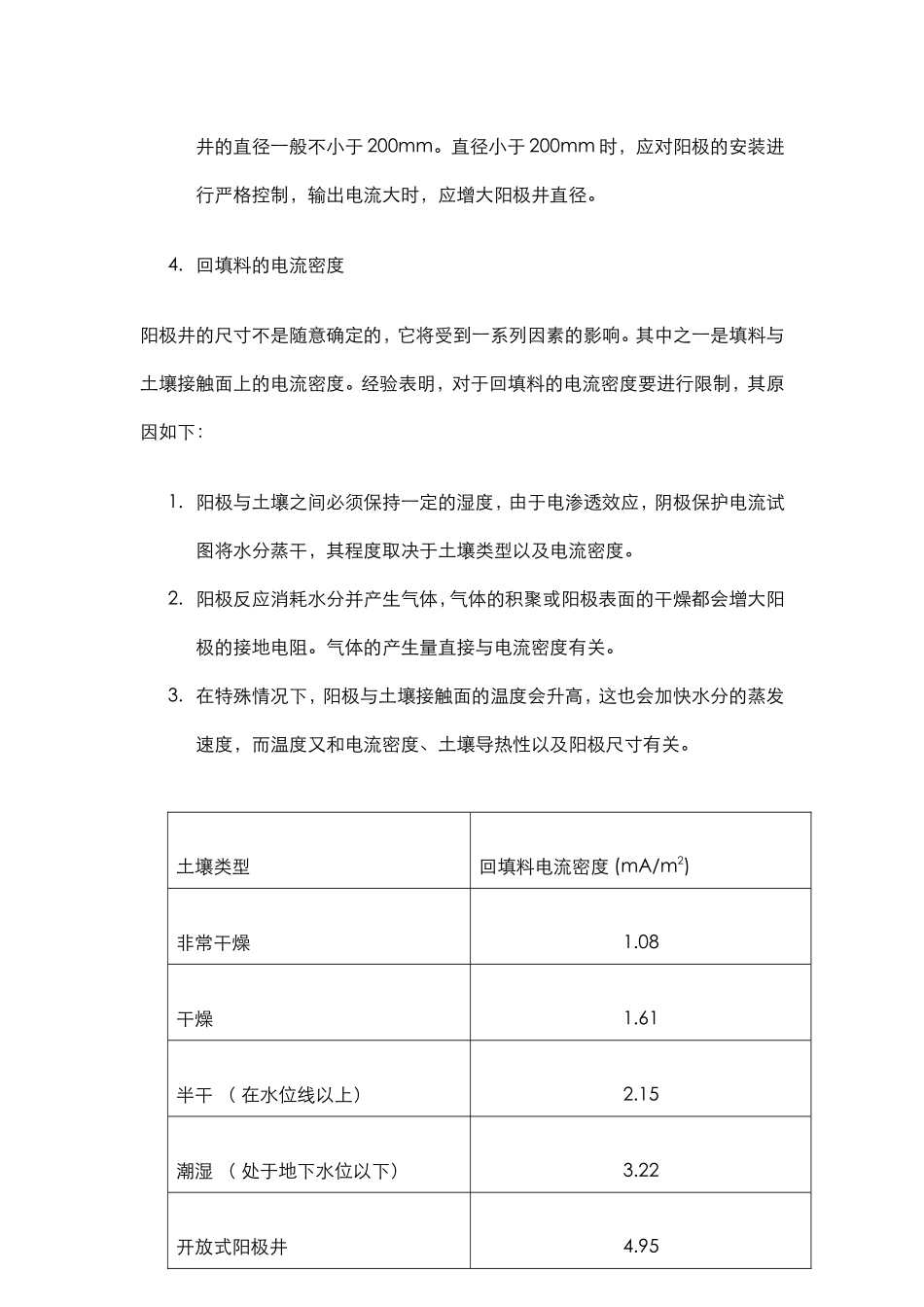

深井阳极设计及安装简介深井阳极是深度在15米以下的竖直阳极。主要用作地表空间狭小或地表土壤电阻率高的场合下的阴极保护系统阳极。采用深井阳极的优点之一是阳极距离被保护结构有一定距离，使保护电流的分布更加均匀，另外，也会减小对其他埋地金属结构的腐蚀干扰。为了便于阳极的安装，保证工程质量，近年发展的贵金属氧化物阳极串得到了广泛应用。本文将对阳极串深井阳极的设计、选材、安装进行介绍。深井阳极管状阳极常连接成串状，作为深井阳极对地下管线和其它金属结构件进行阴极保护。由于阳极深埋地下，受杂散电流的影响很小，因此对地下管线能起到更好的保护作用。1.阳极串及电缆：阳极串是将几支贵金属氧化物筒状阳极固定在一根阳极电缆上，贵金属氧化物阳极具有不消耗、电流输出大、体积小、重量轻的优点。与之相对应的阳极电缆应耐侵蚀。阳极工作时，阳极反应会产生氯气并使阳极电缆处于酸性介质中。因此，阳极电缆的绝缘层要能够抵抗氯气的侵蚀。经常采用的阳极电缆绝缘层为PVDF/HMWPE。截面积一般是8–10mm2。2.土壤电阻率土壤电阻率在深井阳极设计中有很大的影响，它决定阳极的用量、阳极井的直径以及深度、电源设备的功率等。一般将阳极位置选在土壤电阻率低土质均匀的地点。电阻率有两种方式获得，一是现场测试，二是利用现有的阴极保护系统进行估算。阳极的接地电阻一般占系统电阻的85%。如果附近的阴极保护设施输出电压40V，电流20A，则该系统的电阻为2欧姆。阳极的接地电阻为2x0.85=1.7ohm。据此，可根据相应阳极地床的电阻公式计算出土壤的电阻率。阳极接地电阻将直接影响系统的运营成本，一般来讲，接地电阻不大于0.5欧姆。3.阳极井的尺寸影响阳极接地电阻的主要因素是阳极井深度。考虑阳极井的直径时，应充分考虑到排气管（25mm）、阳极以及电缆将占据相当的空间。因此，阳极井的直径一般不小于200mm。直径小于200mm时，应对阳极的安装进行严格控制，输出电流大时，应增大阳极井直径。4.回填料的电流密度阳极井的尺寸不是随意确定的，它将受到一系列因素的影响。其中之一是填料与土壤接触面上的电流密度。经验表明，对于回填料的电流密度要进行限制，其原因如下：1.阳极与土壤之间必须保持一定的湿度，由于电渗透效应，阴极保护电流试图将水分蒸干，其程度取决于土壤类型以及电流密度。2.阳极反应消耗水分并产生气体，气体的积聚或阳极表面的干燥都会增大阳极的接地电阻。气体的产生量直接与电流密度有关。3.在特殊情况下，阳极与土壤接触面的温度会升高，这也会加快水分的蒸发速度，而温度又和电流密度、土壤导热性以及阳极尺寸有关。土壤类型回填料电流密度(mA/m2)非常干燥1.08干燥1.61半干（在水位线以上）2.15潮湿（处于地下水位以下）3.22开放式阳极井4.954.建议回填料电流密度按下表选取：填料电流密度确定后，就可以确定阳极长度了。阳极长度只能大于计算值。1.回填料的选择使用填料的目的是减小阳极接地电阻、由于阳极反应转移到填料上，减小阳极的消耗、减少气阻、保持阳极井的形状。因此，填料应具有低电阻率、小粒径以及高密度是很重要的。回填料分为两类，即，石油焦碳以及冶金焦碳。建议采用石油焦碳，它是高温烧制成的，具有良好的导电性和均匀性。建议将焦碳回填料用泵从阳极井底部打入井中。电阻率10ohm.cmmax粒径通过200–20号筛含碳量90%min密度1120kg/m3采用低电阻率填料将减少阳极用量，在同一地质条件以及阳极井尺寸情况下，填料电阻率低，阳极间距增大，填料电阻率高，阳极间距减小。尽管厂家声称的填料电阻率会很低，但考虑到实际安装阳极时，阳极的密实程度水含量等不确定因素，设计时，填料电阻率最小取2.0ohm.cm。填料颗粒最好是球形，这种形状易于回填和压实。另外，为了补充阳极工作时对填料的消耗，填料长度一般要低于最下面的阳极3米，高于最上面的阳极3米。2.排气管采用排气管的目的除了排除气体，减小气阻外，它还可以用来散发热量、回注水。安装阳极时，可以利用排气管辅助阳极安装。排气管上的小孔或狭缝要小于填料粒径以防止被填料或淤泥堵塞。推荐排气管直径为25mm，填料柱以上的排气管没有钻孔或狭缝。3.定位器使用...
