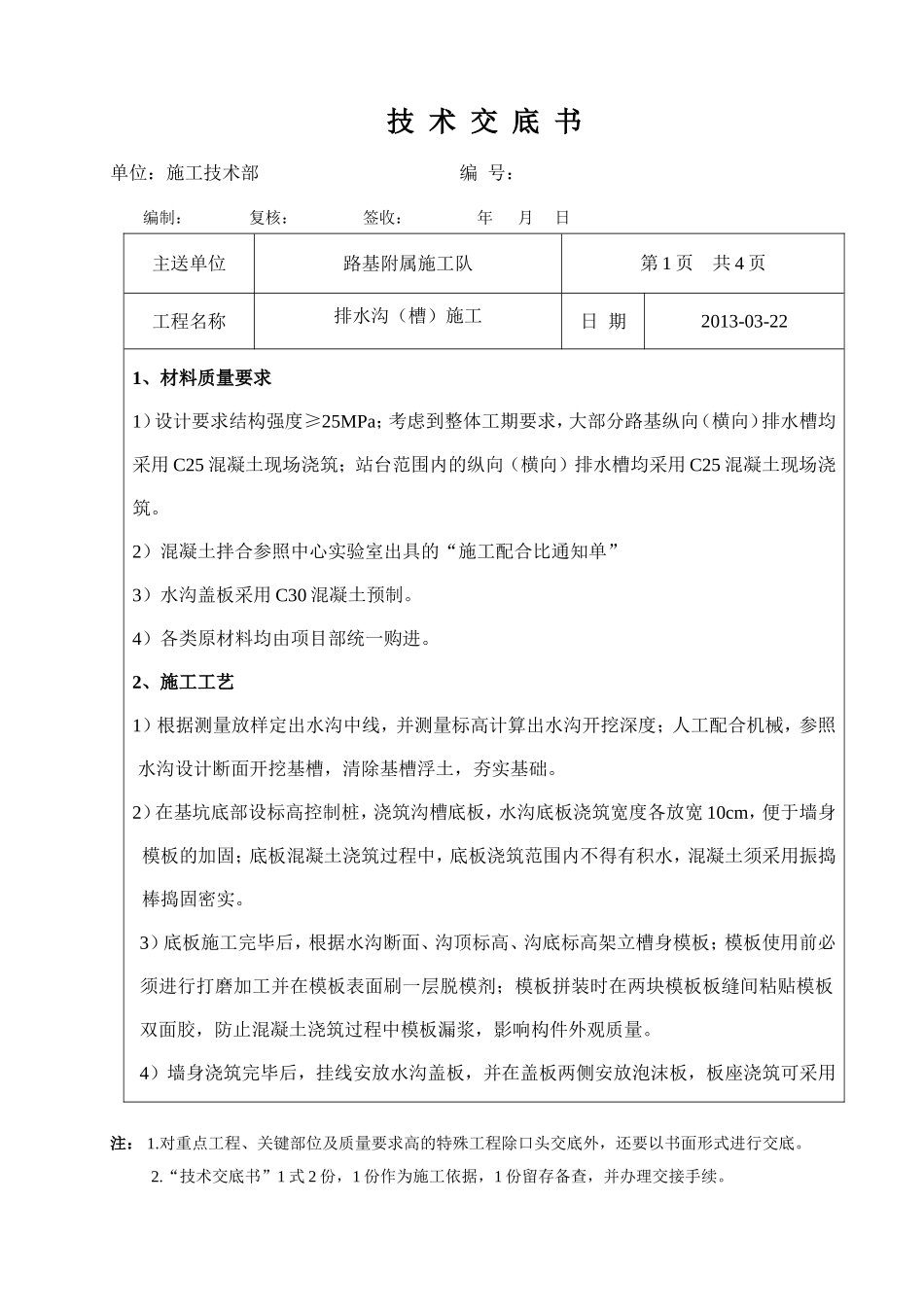

技术交底书单位：施工技术部编号：编制：复核：签收：年月日注：1.对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行交底。2.“技术交底书”1式2份，1份作为施工依据，1份留存备查，并办理交接手续。主送单位路基附属施工队第1页共4页工程名称排水沟（槽）施工日期2013-03-221、材料质量要求1）设计要求结构强度≥25MPa；考虑到整体工期要求，大部分路基纵向（横向）排水槽均采用C25混凝土现场浇筑；站台范围内的纵向（横向）排水槽均采用C25混凝土现场浇筑。2）混凝土拌合参照中心实验室出具的“施工配合比通知单”3）水沟盖板采用C30混凝土预制。4）各类原材料均由项目部统一购进。2、施工工艺1）根据测量放样定出水沟中线，并测量标高计算出水沟开挖深度；人工配合机械，参照水沟设计断面开挖基槽，清除基槽浮土，夯实基础。2）在基坑底部设标高控制桩，浇筑沟槽底板，水沟底板浇筑宽度各放宽10cm，便于墙身模板的加固；底板混凝土浇筑过程中，底板浇筑范围内不得有积水，混凝土须采用振捣棒捣固密实。3）底板施工完毕后，根据水沟断面、沟顶标高、沟底标高架立槽身模板；模板使用前必须进行打磨加工并在模板表面刷一层脱模剂；模板拼装时在两块模板板缝间粘贴模板双面胶，防止混凝土浇筑过程中模板漏浆，影响构件外观质量。4）墙身浇筑完毕后，挂线安放水沟盖板，并在盖板两侧安放泡沫板，板座浇筑可采用技术交底书单位：施工技术部编号：编制：复核：签收：年月日注：1.对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行交底。2.“技术交底书”1式2份，1份作为施工依据，1份留存备查，并办理交接手续。主送单位路基附属施工队第2页共4页工程名称排水沟（槽）施工日期2013-03-2210X10方木或宽为10cm的槽钢作为模板。5）在线间水沟施工过程中，当基础与墙身、墙身于板座分次浇筑混凝土时，需要预埋连接筋，并对混凝土表面进行凿毛处理，确保施工质量，不得预埋石子代替连接筋。a、在水沟底板基础混凝土初凝前，预埋直径16mm的螺纹钢作为连接筋，连接筋长度50cm，埋入基础25cm，外露25cm，纵向间距30cm。b、在水沟墙身混凝土初凝前，预埋直径8mm的圆钢作为连接筋，连接筋长度10cm，埋入墙身5cm，外露5cm，纵向间距30cm。6）水沟施工过程中，在靠近新建线路一侧，基床表层底部，土工膜上方，设置泄水孔。站线在沟顶以下25cm的位置设置，正线在沟顶以下50cm的位置设置预埋泄水孔；泄水孔孔径不小于10cm，纵向间距1.0m。7）各类模板加固完毕后，经监理和主管工程师检查合格后方可浇筑混凝土。混凝土浇筑时必须逐段分层振捣浇筑。8）墙身及基础每隔15m设立一道宽3cm的沉降缝，沉降缝材料采用泡沫板或沥青木板。9）混凝土浇筑完毕初凝后对混凝土加以覆盖并保湿养护，养护采用塑料布覆盖养护时，应覆盖洒水保温，保持塑料布内有凝结水，常温下养护期不得少于7d。3、施工质量要求和保证措施1）混凝土严格按照项目试验室下方的施工配合比进行拌制，搅拌时间不小于60S，坍落技术交底书单位：施工技术部编号：编制：复核：签收：年月日注：1.对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行交底。2.“技术交底书”1式2份，1份作为施工依据，1份留存备查，并办理交接手续。主送单位路基附属施工队第3页共4页工程名称排水沟（槽）施工日期2013-03-22度50～70mm。保证搅拌均匀，和易性良好，强度足够，不得人工拌制。2）混凝土不能一次性拌制过多，要随拌随用，不允许将硬化的混凝土用于施工。3）因槽身模板是分块组装而成，为保证模板的整体性，浇筑前在槽身内外模加钢管横撑和斜撑，增强模板的整体性，确保浇筑过程中模板不跑模，不变形。4）水沟完成后，必须确保纵坡顺适、沟底平整、排水通畅，无积水不漏水。5）泄水孔设置，不得有反坡。混凝土分次浇筑时沉降缝设置必须为通缝，不得有错台。4、施工允许偏差项次检查项目规定值或允许偏差检查方法1轴线位置50㎜尺量2沟底高程+20㎜水准测量3沟底纵坡设计坡度的20％坡度尺量4沉降缝位置100㎜尺量5沉降缝宽度±5㎜尺量6沟槽宽度±20㎜尺量7沟槽深度±30...
