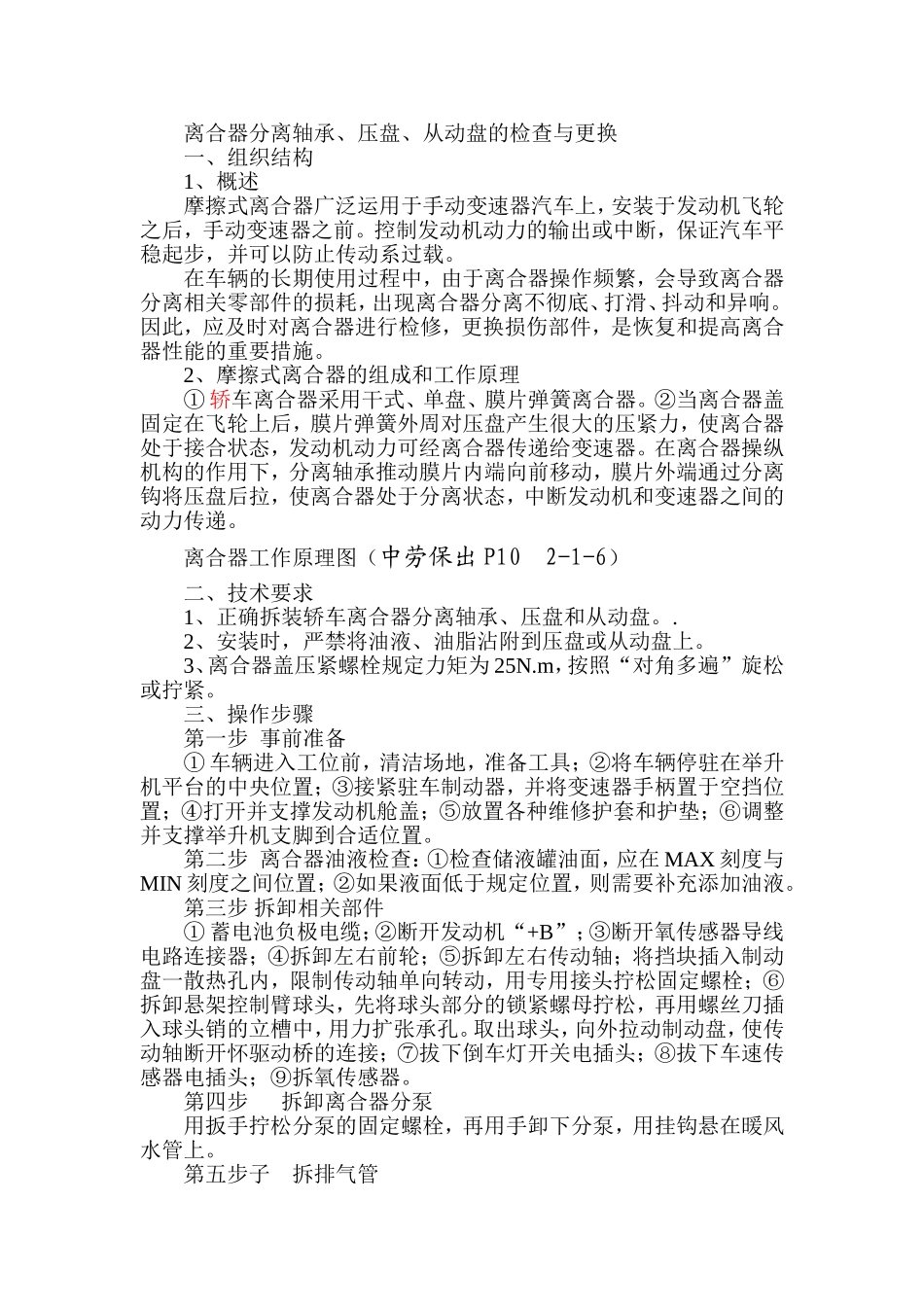

离合器分离轴承、压盘、从动盘的检查与更换一、组织结构1、概述摩擦式离合器广泛运用于手动变速器汽车上，安装于发动机飞轮之后，手动变速器之前。控制发动机动力的输出或中断，保证汽车平稳起步，并可以防止传动系过载。在车辆的长期使用过程中，由于离合器操作频繁，会导致离合器分离相关零部件的损耗，出现离合器分离不彻底、打滑、抖动和异响。因此，应及时对离合器进行检修，更换损伤部件，是恢复和提高离合器性能的重要措施。2、摩擦式离合器的组成和工作原理①轿车离合器采用干式、单盘、膜片弹簧离合器。②当离合器盖固定在飞轮上后，膜片弹簧外周对压盘产生很大的压紧力，使离合器处于接合状态，发动机动力可经离合器传递给变速器。在离合器操纵机构的作用下，分离轴承推动膜片内端向前移动，膜片外端通过分离钩将压盘后拉，使离合器处于分离状态，中断发动机和变速器之间的动力传递。离合器工作原理图（中劳保出P102-1-6）二、技术要求1、正确拆装轿车离合器分离轴承、压盘和从动盘。.2、安装时，严禁将油液、油脂沾附到压盘或从动盘上。3、离合器盖压紧螺栓规定力矩为25N.m，按照“对角多遍”旋松或拧紧。三、操作步骤第一步事前准备①车辆进入工位前，清洁场地，准备工具；②将车辆停驻在举升机平台的中央位置；③接紧驻车制动器，并将变速器手柄置于空挡位置；④打开并支撑发动机舱盖；⑤放置各种维修护套和护垫；⑥调整并支撑举升机支脚到合适位置。第二步离合器油液检查：①检查储液罐油面，应在MAX刻度与MIN刻度之间位置；②如果液面低于规定位置，则需要补充添加油液。第三步拆卸相关部件①蓄电池负极电缆；②断开发动机“+B”；③断开氧传感器导线电路连接器；④拆卸左右前轮；⑤拆卸左右传动轴；将挡块插入制动盘一散热孔内，限制传动轴单向转动，用专用接头拧松固定螺栓；⑥拆卸悬架控制臂球头，先将球头部分的锁紧螺母拧松，再用螺丝刀插入球头销的立槽中，用力扩张承孔。取出球头，向外拉动制动盘，使传动轴断开怀驱动桥的连接；⑦拔下倒车灯开关电插头；⑧拔下车速传感器电插头；⑨拆氧传感器。第四步拆卸离合器分泵用扳手拧松分泵的固定螺栓，再用手卸下分泵，用挂钩悬在暖风水管上。第五步子拆排气管①拆下排气管与连接凸缘上的固定螺栓；②拆卸排气管与变速器间支架。第六步拆卸换挡操纵机构①拧松换挡机构总成的支撑杆与变速器壳连接端的一个固定螺栓。②拧松换挡机构总成与变速器换挡杆端的一个固定螺栓。③拧松换挡机构总成与变速器内换挡杆端的一个固定螺栓，取下换挡机构总成。第七步拆卸发动机前缓冲支架。第八步拆卸离合器防护板，拆起动机。第九步拆变速器与发动机之间的连接螺栓。第十步拆卸变速器减振垫及其支架。①拧松变速器减振垫固定螺栓，拧松减振器支架的固定螺栓。②拧松减振垫前后支架上的6条固定螺栓。第十一步取下变速器总成①将变速器托架放置到变速器正下方，②扶稳变速器。③用力将变速器向后拉，待输入轴前端离开离合器膜片时，落下变速器，将其平稳放置到托架上。第十二步拆卸离合器压盘和从动盘①使用专用工具固定飞轮。②拧松离合器盖上的6个压紧螺栓，拆下压紧螺栓时，要一手扶住离合器盖。将压盘和从动盘取下。第十三步拆卸分离轴承及座第十四步相关检查与润滑①检查飞轮中部的导向轴承，是否工作良好；加注适量和润滑脂。②用粗砂布砂磨飞轮工作面。③检查压盘表面有无沟槽，有无裂纹；如有更换之。④检查从动盘表面有无裂纹；铆钉有无松动；磨擦片是否磨损已过极限；如有更换之。⑤用粗砂布砂磨离合器压盘和从动盘表面。⑥用棉纱擦净分离轴承套筒上的油渍，并在分离轴承座孔内均匀涂抹适量润滑脂。第十五步安装分离轴承及轴承座将分离轴承座套装到套筒上，确认轴承座上的挡块位置，将轴承座推入分离叉安装孔内。第十六步安装离合器压盘及从动盘①将清洁后的离合器从动盘长毂向后贴合在离合器压盘工作表面上，再将压盘压到从动盘上；将离合器盖上的定位孔套到飞轮上的定位销上。②用导向专用工具穿过离合器从动盘毂孔，并使其前端轴插入导向轴承内孔。③先用手旋入离合器压紧螺栓，再按对角次序分次拧紧螺栓，最后按规定...
