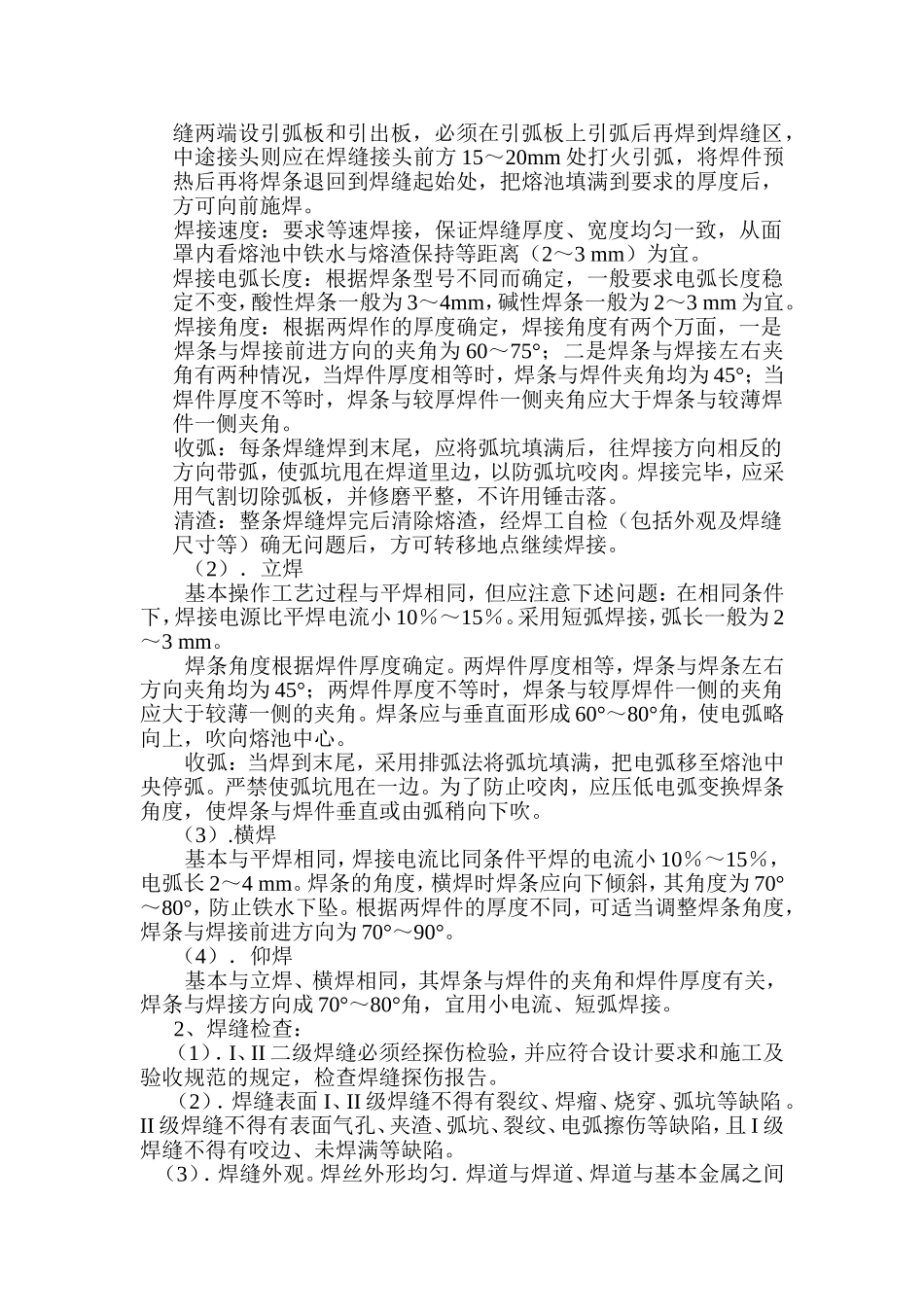

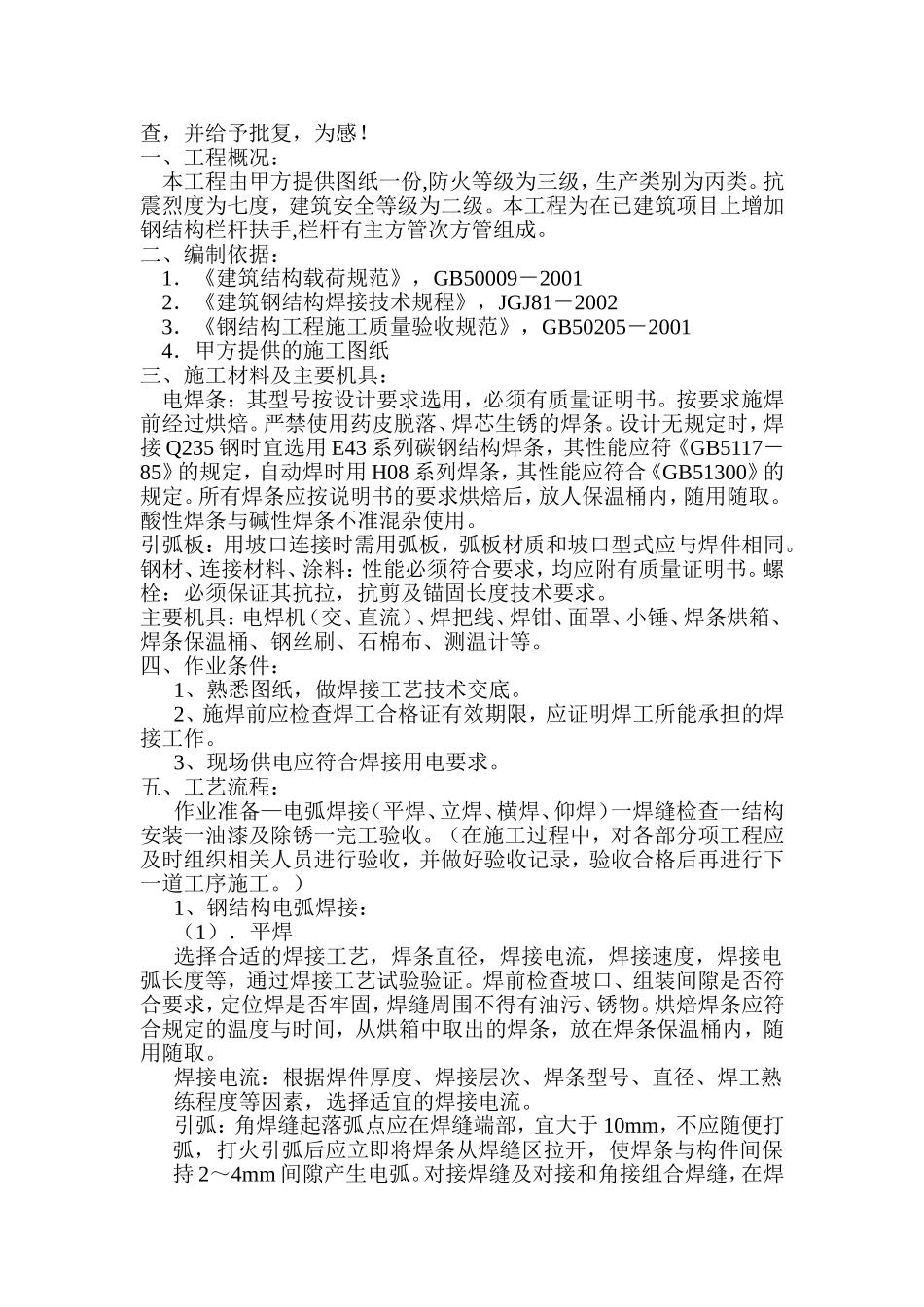

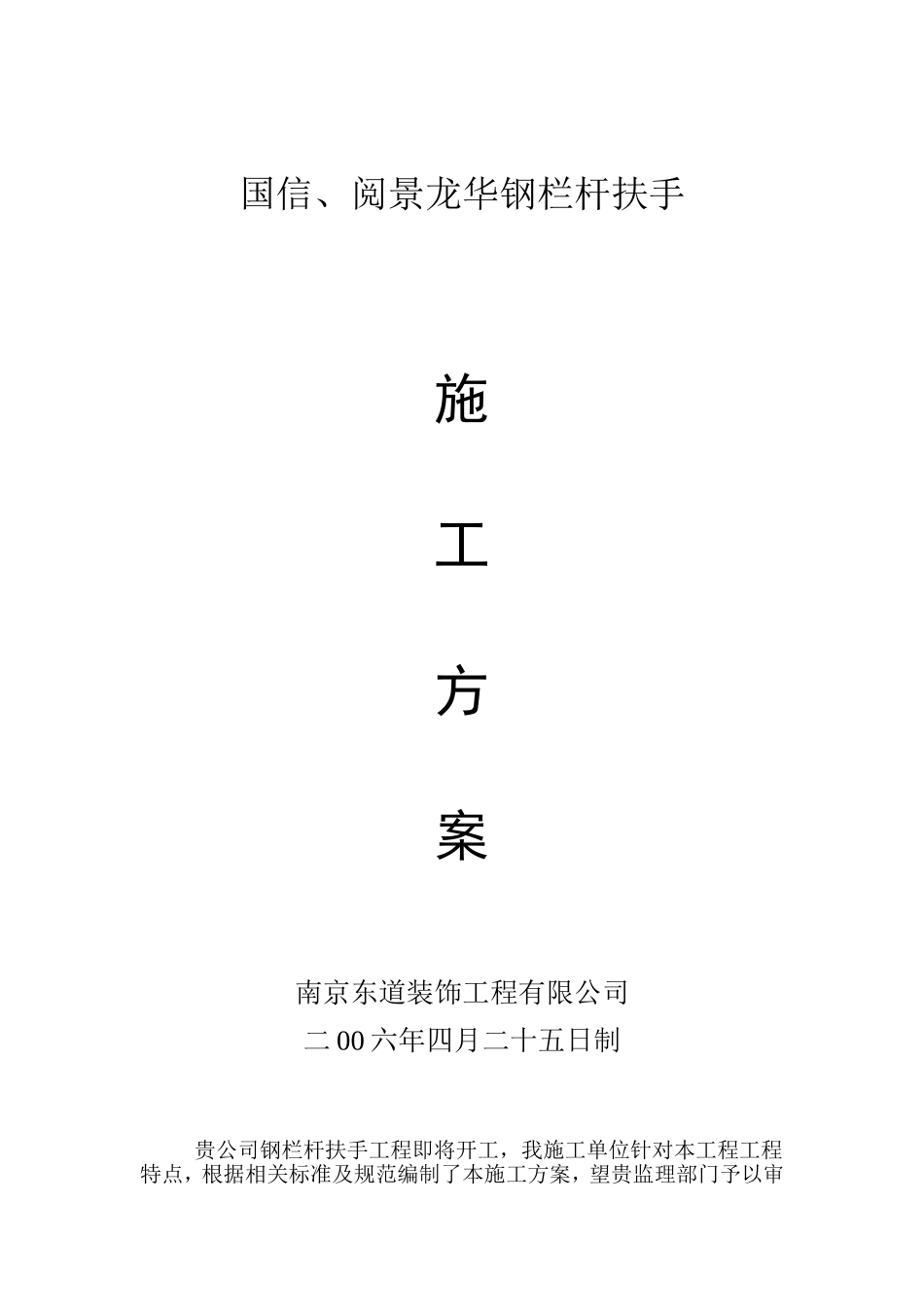

国信、阅景龙华钢栏杆扶手施工方案南京东道装饰工程有限公司二00六年四月二十五日制贵公司钢栏杆扶手工程即将开工，我施工单位针对本工程工程特点，根据相关标准及规范编制了本施工方案，望贵监理部门予以审查，并给予批复，为感！一、工程概况：本工程由甲方提供图纸一份,防火等级为三级，生产类别为丙类。抗震烈度为七度，建筑安全等级为二级。本工程为在已建筑项目上增加钢结构栏杆扶手,栏杆有主方管次方管组成。二、编制依据：1．《建筑结构载荷规范》，GB50009－20012．《建筑钢结构焊接技术规程》，JGJ81－20023．《钢结构工程施工质量验收规范》，GB50205－20014．甲方提供的施工图纸三、施工材料及主要机具：电焊条：其型号按设计要求选用，必须有质量证明书。按要求施焊前经过烘焙。严禁使用药皮脱落、焊芯生锈的焊条。设计无规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条，其性能应符《GB5117－85》的规定，自动焊时用H08系列焊条，其性能应符合《GB51300》的规定。所有焊条应按说明书的要求烘焙后，放人保温桶内，随用随取。酸性焊条与碱性焊条不准混杂使用。引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。钢材、连接材料、涂料：性能必须符合要求，均应附有质量证明书。螺栓：必须保证其抗拉，抗剪及锚固长度技术要求。主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉布、测温计等。四、作业条件：1、熟悉图纸，做焊接工艺技术交底。2、施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。3、现场供电应符合焊接用电要求。五、工艺流程：作业准备—电弧焊接（平焊、立焊、横焊、仰焊）一焊缝检查一结构安装一油漆及除锈一完工验收。（在施工过程中，对各部分项工程应及时组织相关人员进行验收，并做好验收记录，验收合格后再进行下一道工序施工。）1、钢结构电弧焊接：（1）．平焊选择合适的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。引弧：角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持2～4mm间隙产生电弧。对接焊缝及对接和角接组合焊缝，在焊缝两端设引弧板和引出板，必须在引弧板上引弧后再焊到焊缝区，中途接头则应在焊缝接头前方15～20mm处打火引弧，将焊件预热后再将焊条退回到焊缝起始处，把熔池填满到要求的厚度后，方可向前施焊。焊接速度：要求等速焊接，保证焊缝厚度、宽度均匀一致，从面罩内看熔池中铁水与熔渣保持等距离（2～3mm）为宜。焊接电弧长度：根据焊条型号不同而确定，一般要求电弧长度稳定不变，酸性焊条一般为3～4mm，碱性焊条一般为2～3mm为宜。焊接角度：根据两焊作的厚度确定，焊接角度有两个万面，一是焊条与焊接前进方向的夹角为60～75°；二是焊条与焊接左右夹角有两种情况，当焊件厚度相等时，焊条与焊件夹角均为45°；当焊件厚度不等时，焊条与较厚焊件一侧夹角应大于焊条与较薄焊件一侧夹角。收弧：每条焊缝焊到末尾，应将弧坑填满后，往焊接方向相反的方向带弧，使弧坑甩在焊道里边，以防弧坑咬肉。焊接完毕，应采用气割切除弧板，并修磨平整，不许用锤击落。清渣：整条焊缝焊完后清除熔渣，经焊工自检（包括外观及焊缝尺寸等）确无问题后，方可转移地点继续焊接。（2）．立焊基本操作工艺过程与平焊相同，但应注意下述问题：在相同条件下，焊接电源比平焊电流小10％～15％。采用短弧焊接，弧长一般为2～3mm。焊条角度根据焊件厚度确定。两焊件厚度相等，焊条与焊条左右方向夹角均为45°；两焊件厚度不等时，焊条与较厚焊件一侧的夹角应大于较薄一侧的夹角。焊条应与垂直面形成60°～80°角，使电弧略向上，吹向熔池中心。收弧：当焊到末尾，采用排弧法将弧坑填满，把电...
