焊接基本知识VIP专享VIP免费

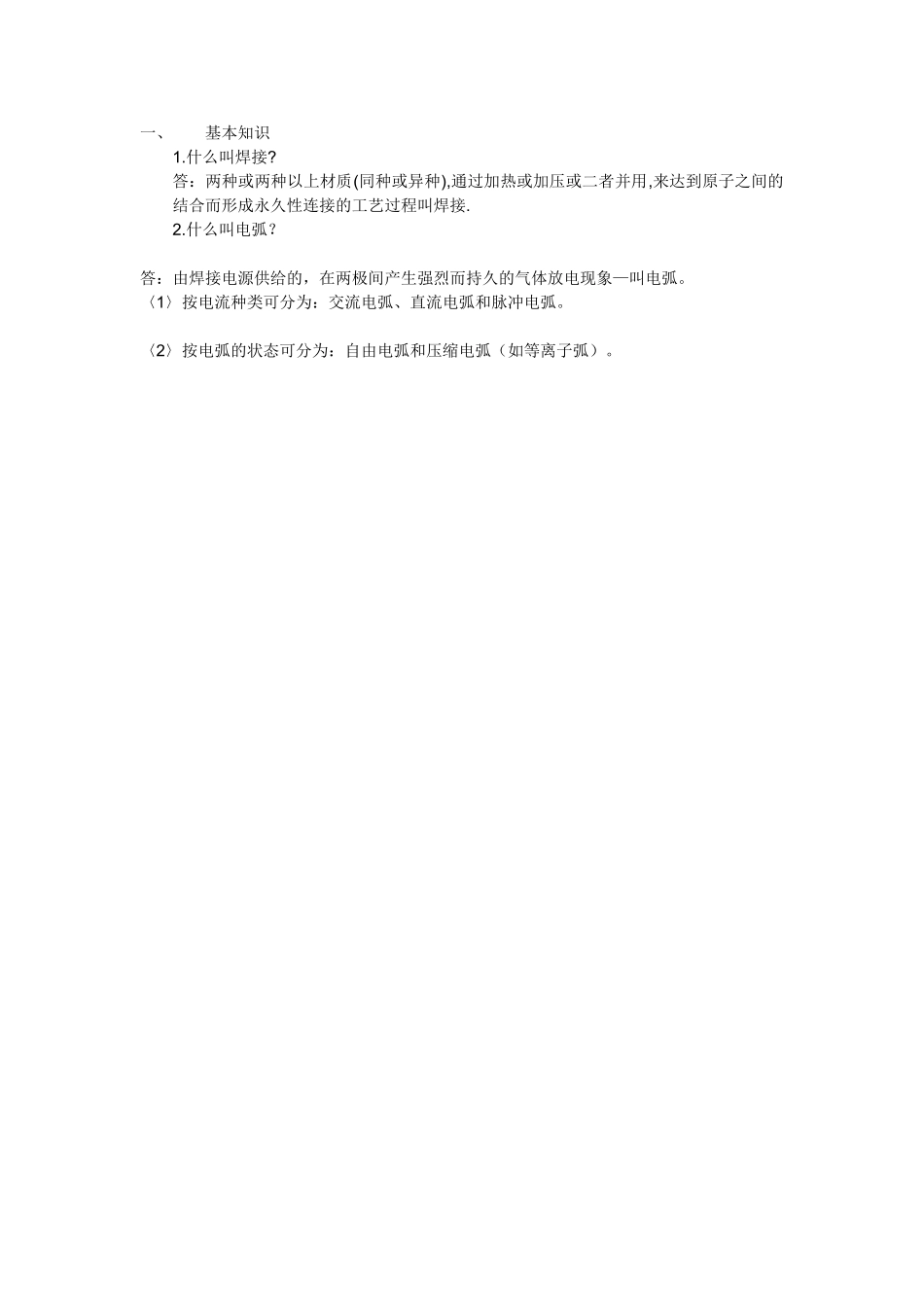

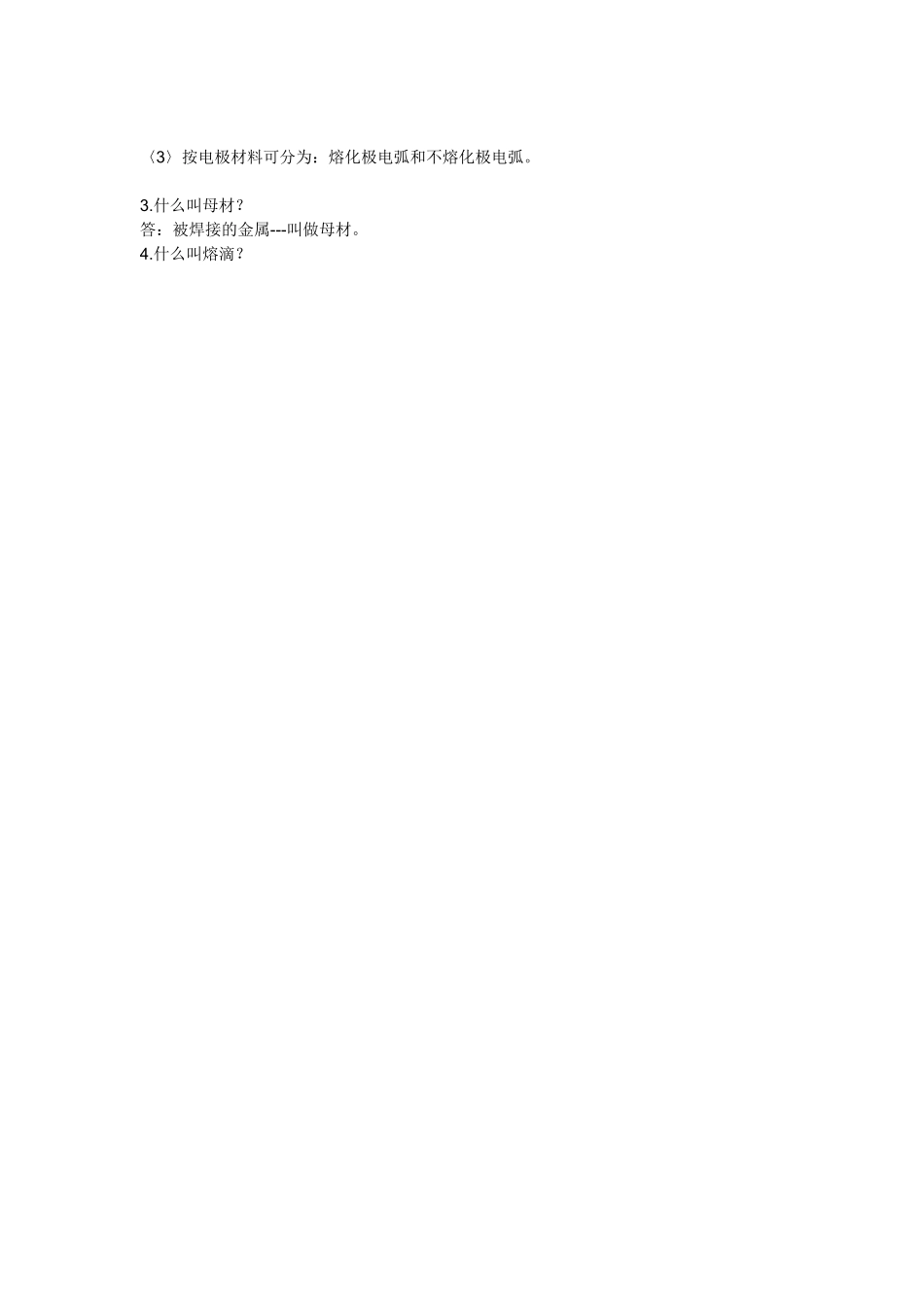

一、基本知识1.什么叫焊接?答：两种或两种以上材质(同种或异种),通过加热或加压或二者并用,来达到原子之间的结合而形成永久性连接的工艺过程叫焊接.2.什么叫电弧？答：由焊接电源供给的，在两极间产生强烈而持久的气体放电现象—叫电弧。〈1〉按电流种类可分为：交流电弧、直流电弧和脉冲电弧。〈2〉按电弧的状态可分为：自由电弧和压缩电弧（如等离子弧）。〈3〉按电极材料可分为：熔化极电弧和不熔化极电弧。3.什么叫母材？答：被焊接的金属---叫做母材。4.什么叫熔滴？答：焊丝先端受热后熔化，并向熔池过渡的液态金属滴---叫做熔滴。5.什么叫熔池？答：熔焊时焊件上所形成的具有一定几何形状的液态金属部分---叫做熔池。6.什么叫焊缝？答：焊接后焊件中所形成的结合部分。7.什么叫焊缝金属？答：由熔化的母材和填充金属（焊丝、焊条等）凝固后形成的那部分金属。8.什么叫保护气体？答：焊接中用于保护金属熔滴以及熔池免受外界有害气体（氢、氧、氮）侵入的气体---保护气体。9.什么叫焊接技术？答：各种焊接方法、焊接材料、焊接工艺以及焊接设备等及其基础理论的总称—叫焊接技术。10.什么叫焊接工艺？它有哪些内容？答：焊接过程中的一整套工艺程序及其技术规定。内容包括：焊接方法、焊前准备加工、装配、焊接材料、焊接设备、焊接顺序、焊接操作、焊接工艺参数以及焊后处理等。11.什么叫CO2焊接？答：用纯度>99.98%的CO2做保护气体的熔化极气体保护焊—称为CO2焊。12.什么叫MAG焊接？答：用混合气体75--95%Ar+25--5%CO2，（标准配比：80%Ar+20%CO2）做保护气体的熔化极气体保护焊—称为MAG焊。13.什么叫MIG焊接？答：〈1〉用高纯度氩气Ar≥99.99%做保护气体的熔化极气体保护焊接铝及铝合金、铜及铜合金等有色金属；〈2〉用98%Ar+2%O2或95%Ar+5%CO2做保护气体的熔化极气体保护焊接实心不锈钢焊丝的工艺方法--称为MIG焊。〈3〉用氦+氩惰性混合气做保护的熔化极气体保护焊。14.什么叫TIG（钨极氩弧焊）焊接？答：用纯钨或活化钨（钍钨、铈钨、锆钨、镧钨）作为不熔化电极的惰性气体保护电弧焊，简称TIG焊。15.什么叫SMAW（焊条电弧焊）焊接？答：用手工操纵焊条进行焊接的电弧焊方法。16.什么叫碳弧气刨？答：使用碳棒作为电极，与工件间产生电弧，用压缩空气（压力0.5—0.7Mpa）将熔化金属吹除的一种表面加工的方法。常用来焊缝清根、刨坡口、返修缺陷等。17.为什么CO2焊比焊条电弧焊效率高？答：〈1〉CO2焊比焊条电弧焊熔化速度和熔化系数高1-3倍；〈2〉坡口截面比焊条减小50%，熔敷金属量减少1/2；〈3〉辅助时间是焊条电弧焊的50%。三项合计：CO2焊的工效与焊条电弧焊相比提高倍数2.02--3.88倍18.为什么CO2焊接接头比焊条电弧焊的焊接接头质量好？答：CO2焊缝热影响区小，焊接变形小；CO2焊缝含氢量低（≤1.6ML/100g），气孔及裂纹倾向小；CO2焊缝成形好，表面及内部缺陷少，探伤合格率高于焊条电弧焊。19.为什么CO2焊比焊条电弧焊的综合成本低？答：〈1〉坡口截面积减少36-54%,节省填充金属量；〈2〉降低耗电量65.4%；〈3〉设备台班费较焊条电弧焊降低67-80%，降低成本20-40%；〈4〉减少人工费、工时费，降低成本10-16%；〈5〉节省辅助工时、辅料消耗及矫正变形费用；综合五项,CO2焊能使焊接总成本降低39.6-78.7%,平均降低59%。20.什么叫低频脉冲？适用哪些焊接？答：脉冲频率在0.5—30Hz的脉冲电弧叫作低频脉冲焊接。主要用于不锈钢、钢和钛等有色金属的TIG焊。21.什么叫中频脉冲？适用哪些焊接？答：脉冲频率在30-500Hz的脉冲电弧叫作中频脉冲焊接。由于具有电弧压缩效应，电弧集中，挺度好，主要用于薄件不锈钢、钢和钛等有色金属的TIG焊和不锈钢和铝及铝合金的MIG焊。22.为什么CO2焊接有飞溅？答：焊丝端部的熔滴与熔池短路接触（短路过渡），由于强烈过热和磁收缩的作用使熔滴爆断，产生飞溅。CO2焊机的输出电抗器和波形控制可以将飞溅降低至最小程度。23.为什么MIG/MAG大电流焊接才能实现射流过渡，无飞溅？答：MIG/MAG焊接时，各种金属均具有短路过渡转变为射流过渡的临界电流值（如：φ1.2碳钢、不锈钢焊丝，电流I≥260—280A），此时电弧呈射流过渡状态，实现无...
