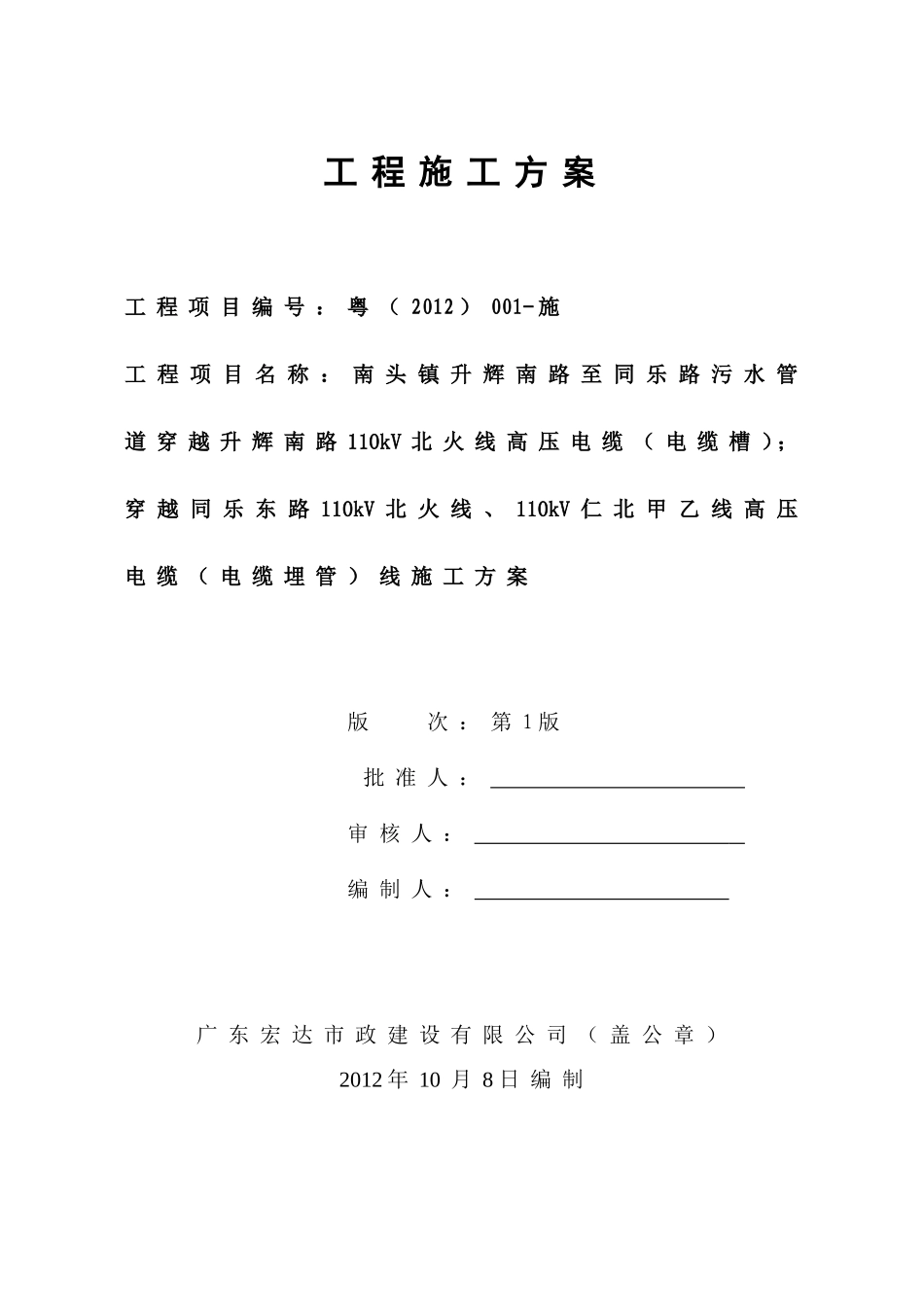

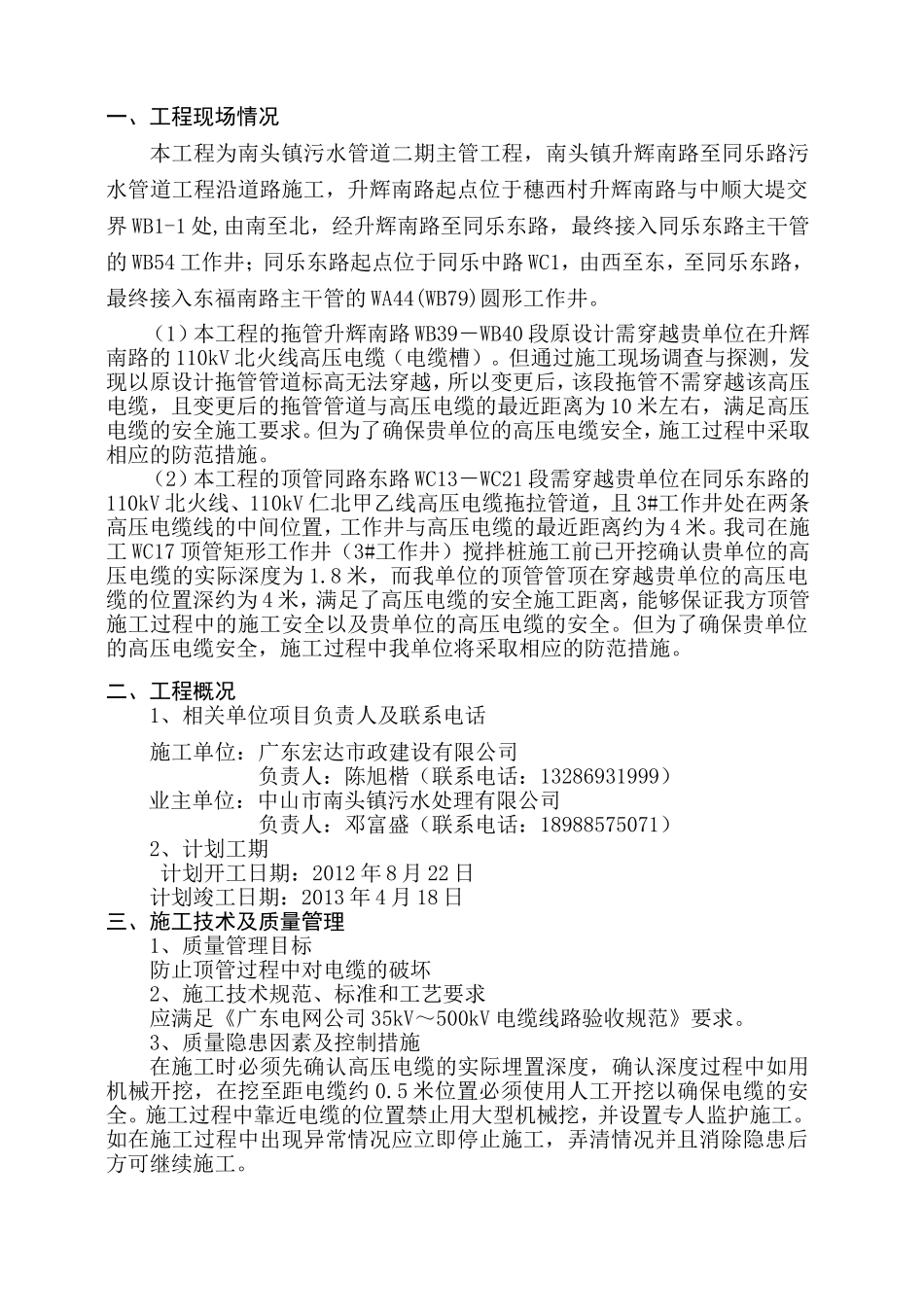

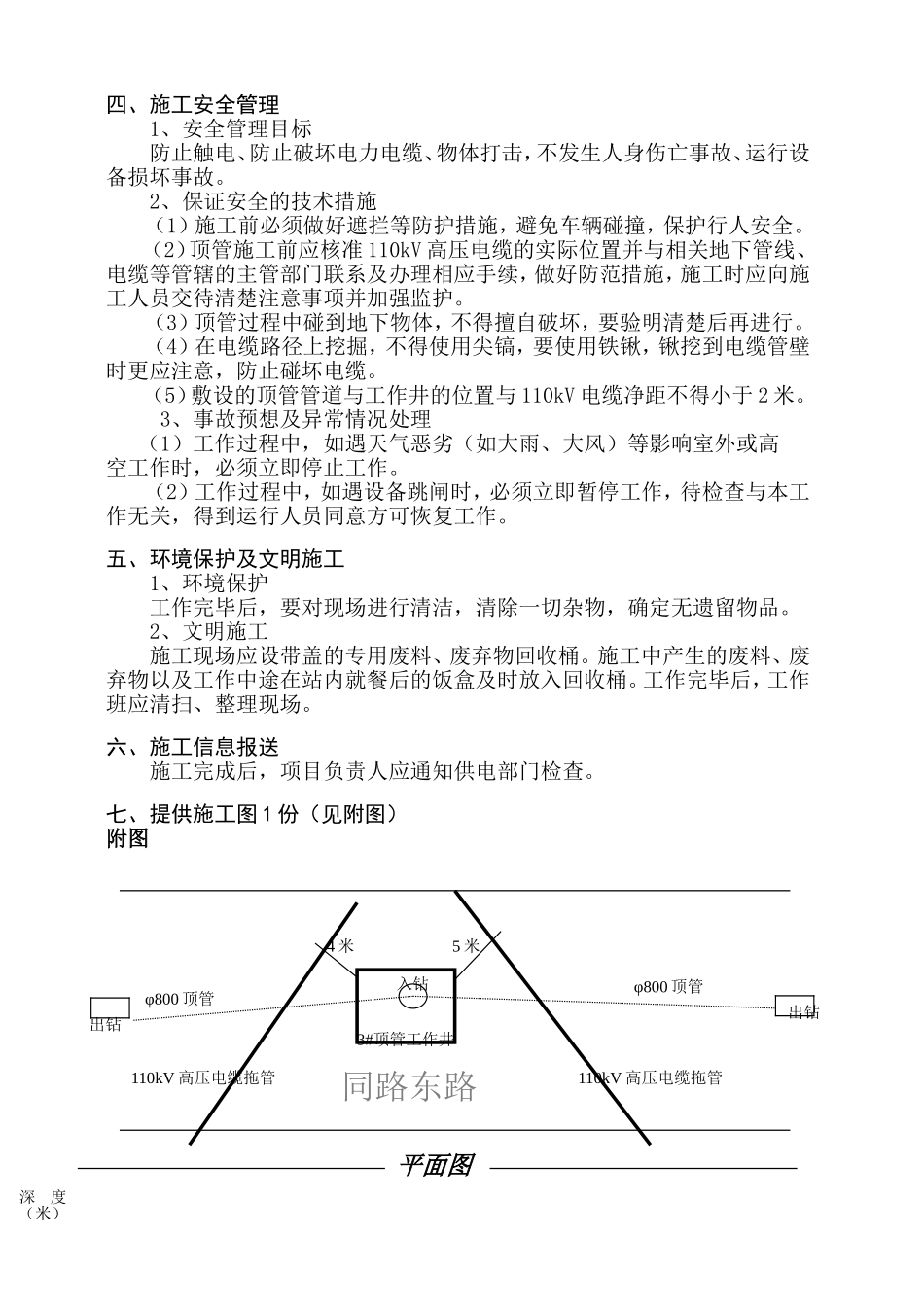

工程施工方案工程项目编号：粤（2012）001-施工程项目名称：南头镇升辉南路至同乐路污水管道穿越升辉南路110kV北火线高压电缆（电缆槽）；穿越同乐东路110kV北火线、110kV仁北甲乙线高压电缆（电缆埋管）线施工方案版次：第1版批准人：审核人：编制人：广东宏达市政建设有限公司（盖公章）2012年10月8日编制一、工程现场情况本工程为南头镇污水管道二期主管工程，南头镇升辉南路至同乐路污水管道工程沿道路施工，升辉南路起点位于穗西村升辉南路与中顺大堤交界WB1-1处,由南至北，经升辉南路至同乐东路，最终接入同乐东路主干管的WB54工作井；同乐东路起点位于同乐中路WC1，由西至东，至同乐东路，最终接入东福南路主干管的WA44(WB79)圆形工作井。（1）本工程的拖管升辉南路WB39－WB40段原设计需穿越贵单位在升辉南路的110kV北火线高压电缆（电缆槽）。但通过施工现场调查与探测，发现以原设计拖管管道标高无法穿越，所以变更后，该段拖管不需穿越该高压电缆，且变更后的拖管管道与高压电缆的最近距离为10米左右，满足高压电缆的安全施工要求。但为了确保贵单位的高压电缆安全，施工过程中采取相应的防范措施。（2）本工程的顶管同路东路WC13－WC21段需穿越贵单位在同乐东路的110kV北火线、110kV仁北甲乙线高压电缆拖拉管道，且3#工作井处在两条高压电缆线的中间位置，工作井与高压电缆的最近距离约为4米。我司在施工WC17顶管矩形工作井（3#工作井）搅拌桩施工前已开挖确认贵单位的高压电缆的实际深度为1.8米，而我单位的顶管管顶在穿越贵单位的高压电缆的位置深约为4米，满足了高压电缆的安全施工距离，能够保证我方顶管施工过程中的施工安全以及贵单位的高压电缆的安全。但为了确保贵单位的高压电缆安全，施工过程中我单位将采取相应的防范措施。二、工程概况1、相关单位项目负责人及联系电话施工单位：广东宏达市政建设有限公司负责人：陈旭楷（联系电话：13286931999）业主单位：中山市南头镇污水处理有限公司负责人：邓富盛（联系电话：18988575071）2、计划工期计划开工日期：2012年8月22日计划竣工日期：2013年4月18日三、施工技术及质量管理1、质量管理目标防止顶管过程中对电缆的破坏2、施工技术规范、标准和工艺要求应满足《广东电网公司35kV～500kV电缆线路验收规范》要求。3、质量隐患因素及控制措施在施工时必须先确认高压电缆的实际埋置深度，确认深度过程中如用机械开挖，在挖至距电缆约0.5米位置必须使用人工开挖以确保电缆的安全。施工过程中靠近电缆的位置禁止用大型机械挖，并设置专人监护施工。如在施工过程中出现异常情况应立即停止施工，弄清情况并且消除隐患后方可继续施工。四、施工安全管理1、安全管理目标防止触电、防止破坏电力电缆、物体打击，不发生人身伤亡事故、运行设备损坏事故。2、保证安全的技术措施（1）施工前必须做好遮拦等防护措施，避免车辆碰撞，保护行人安全。（2）顶管施工前应核准110kV高压电缆的实际位置并与相关地下管线、电缆等管辖的主管部门联系及办理相应手续，做好防范措施，施工时应向施工人员交待清楚注意事项并加强监护。（3）顶管过程中碰到地下物体，不得擅自破坏，要验明清楚后再进行。（4）在电缆路径上挖掘，不得使用尖镐，要使用铁锹，锹挖到电缆管壁时更应注意，防止碰坏电缆。（5）敷设的顶管管道与工作井的位置与110kV电缆净距不得小于2米。3、事故预想及异常情况处理（1）工作过程中，如遇天气恶劣（如大雨、大风）等影响室外或高空工作时，必须立即停止工作。（2）工作过程中，如遇设备跳闸时，必须立即暂停工作，待检查与本工作无关，得到运行人员同意方可恢复工作。五、环境保护及文明施工1、环境保护工作完毕后，要对现场进行清洁，清除一切杂物，确定无遗留物品。2、文明施工施工现场应设带盖的专用废料、废弃物回收桶。施工中产生的废料、废弃物以及工作中途在站内就餐后的饭盒及时放入回收桶。工作完毕后，工作班应清扫、整理现场。六、施工信息报送施工完成后，项目负责人应通知供电部门检查。七、提供施工图1份（见附图）附图平面图深度（米）同路东路φ800顶管φ800顶管4米5米入钻出钻出钻110kV高压电缆...
