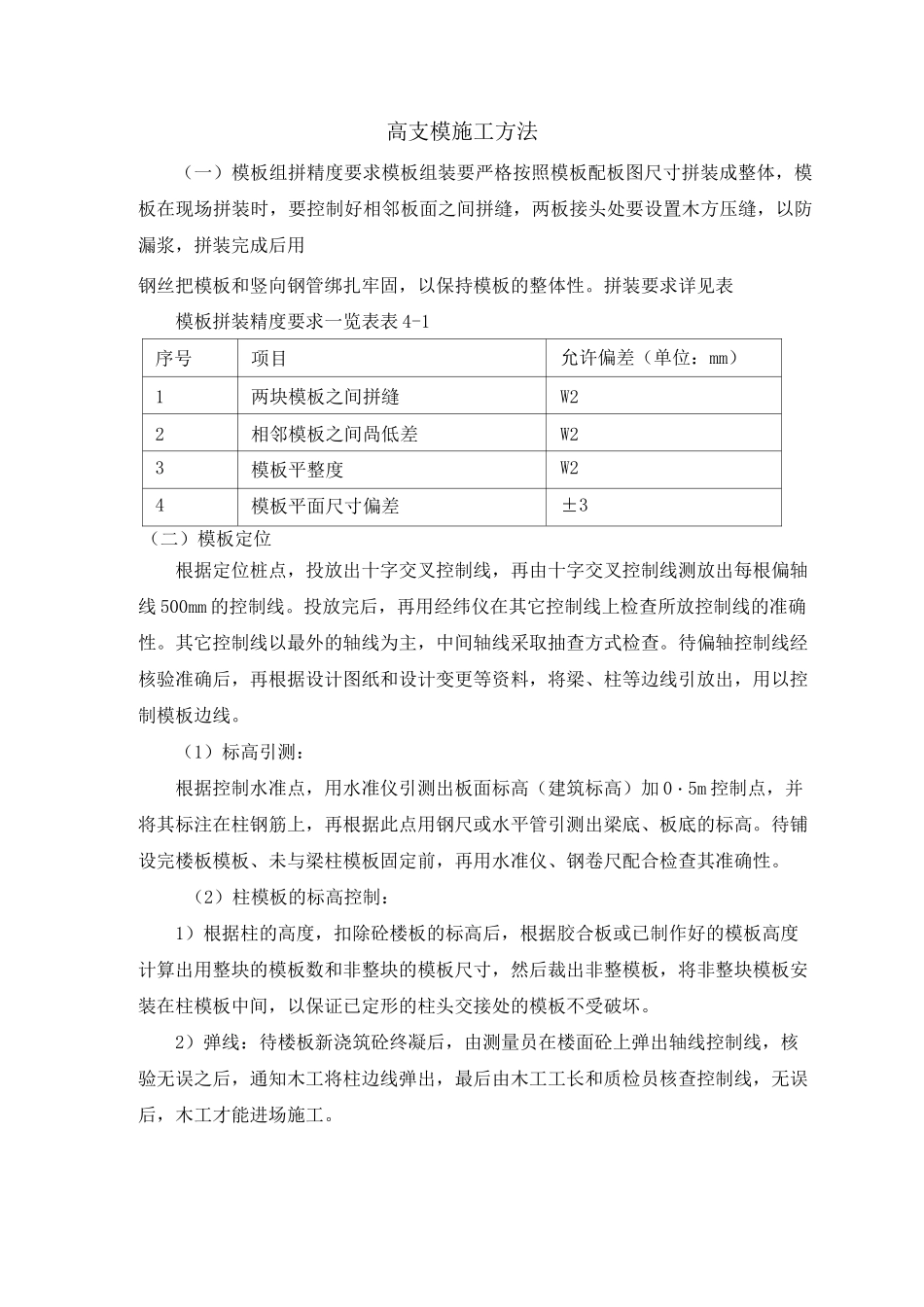

高支模施工方法（一）模板组拼精度要求模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要设置木方压缝，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。拼装要求详见表模板拼装精度要求一览表表4-1序号项目允许偏差（单位：mm）1两块模板之间拼缝W22相邻模板之间咼低差W23模板平整度W24模板平面尺寸偏差±3（二）模板定位根据定位桩点，投放出十字交叉控制线，再由十字交叉控制线测放出每根偏轴线500mm的控制线。投放完后，再用经纬仪在其它控制线上检查所放控制线的准确性。其它控制线以最外的轴线为主，中间轴线采取抽查方式检查。待偏轴控制线经核验准确后，再根据设计图纸和设计变更等资料，将梁、柱等边线引放出，用以控制模板边线。（1）标高引测：根据控制水准点，用水准仪引测出板面标高（建筑标高）加0・5m控制点，并将其标注在柱钢筋上，再根据此点用钢尺或水平管引测出梁底、板底的标高。待铺设完楼板模板、未与梁柱模板固定前，再用水准仪、钢卷尺配合检查其准确性。（2）柱模板的标高控制：1）根据柱的高度，扣除砼楼板的标高后，根据胶合板或已制作好的模板高度计算出用整块的模板数和非整块的模板尺寸，然后裁出非整模板，将非整块模板安装在柱模板中间，以保证已定形的柱头交接处的模板不受破坏。2）弹线：待楼板新浇筑砼终凝后，由测量员在楼面砼上弹出轴线控制线，核验无误之后，通知木工将柱边线弹出，最后由木工工长和质检员核查控制线，无误后，木工才能进场施工。（三）模板的支设规范要求模板支设前将已完成浇捣砼的楼面清理干净，不得有积水、杂物，并将施工缝表面浮浆剔除，用水冲净，模板排架支撑体系搭设要严格按《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011执行。模板安装允许偏差和检验方法表6-1序号项目允许偏差（mm）检杳方法国家规范标准企业标准1轴线位移柱、墙、梁53尺量2底模上表面标咼±5±3水准仪或拉线尺量3截面模内部尺寸基础±10±5尺量柱、墙、梁+4,-5±34层高垂直度层高不大于5m63经纬仪或拉线尺量层高大于5m855相邻两板表面高差22尺量6表面平整度52靠尺、塞尺7阴阳角方正/2方尺、塞尺垂直/2线尺8预埋铁件中心线位移/2拉线、尺量9预埋管螺栓中心线位置32拉线，尺量螺栓外露长度+10-0+5,-010预留孔洞中心线位移+105拉线，尺量尺寸+10-0+5,-011门窗洞口中心线/3拉线，尺量宽、高/±5对角线/612插肋中心线位置55尺量外露长度+10-0+10-0（四）满堂架搭设搭设满堂支架，包括剪刀撑，支立杆时应先在钢管底部垫300mmX300mm胶合板垫块，再搭中间水平拉杆，再搭扫地杆，扫地杆离地面200mm处，使立柱纵横方向左右对直，立杆的水平牵引杆根据各层结构层高设置，顶步设置在梁底下500mm处，中间步距按1500mm设置最上一步不一定刚好为1500mm但应满足小于1500mm；同时，立柱要间距均匀，满足设计要求。之后用水平管根据标志点弹出梁底模标高，并搭设梁底钢管。满堂架搭设时应与框架柱作刚性连接，增加整个支撑系统的刚度。立杆接长必须采用对接扣件连接，严禁采用搭接接长。（五）剪刀撑的设置整个钢管支撑系统须与框架柱连在一起，增强整个支撑系统的刚度。为了便于实际操作，水平剪刀撑统一采用6000mm钢管搭设。纵向剪刀撑按附图布设，与楼面夹角成45。〜60。沿高支架四周从底至顶连续布置。（六）核验标高标高弹出之后，及时核查正误。并由木工工长和质检员核查验收。（七）柱模安装根据弹出柱的控制线，待钢筋隐蔽验收后，可以封柱模，安装前清理干净柱内杂物，安装时要先吊直模板，然后上紧柱箍、穿穿墙螺杆，各面打斜撑与满堂架连结固定牢固。在封柱模时，可以将梁柱接头模板一起安装。为了保证混凝土的施工质量，柱箍均采用钢管箍配合穿墙螺杆安装使用，当柱截面大于700mm时在中间设置一道穿墙螺杆。为了能回收和再利用穿墙螺杆，在穿墙螺杆外套PVC硬塑管，其长度与柱或梁的穿墙厚度相同，让穿墙螺杆与砼隔离开。穿墙螺杆必须安装在同一水平线或垂直线上，但为了防止因周转次数多而造成滑丝等影响质量的因素，每根穿墙螺杆使用前均应仔细检查，严禁...
