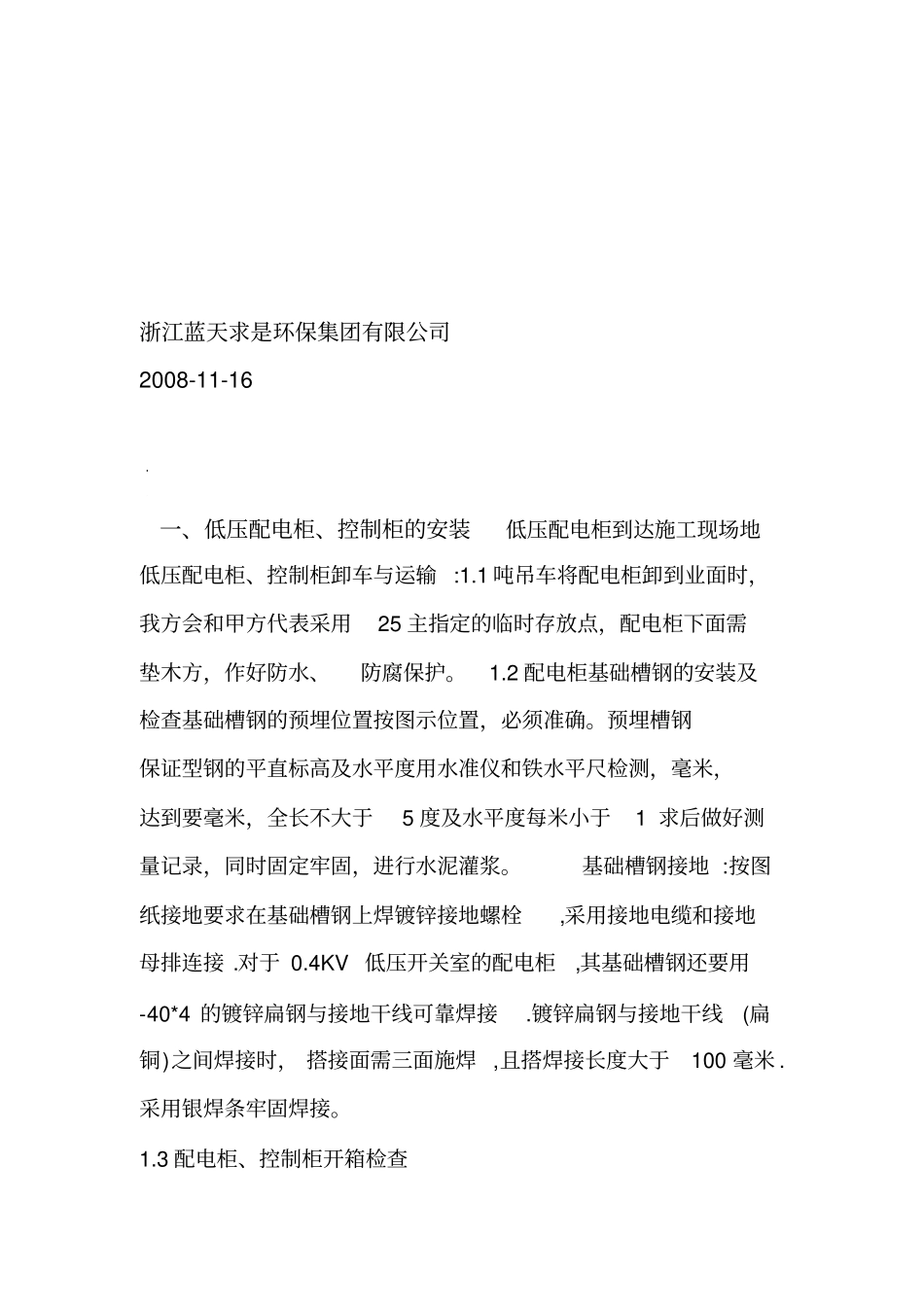

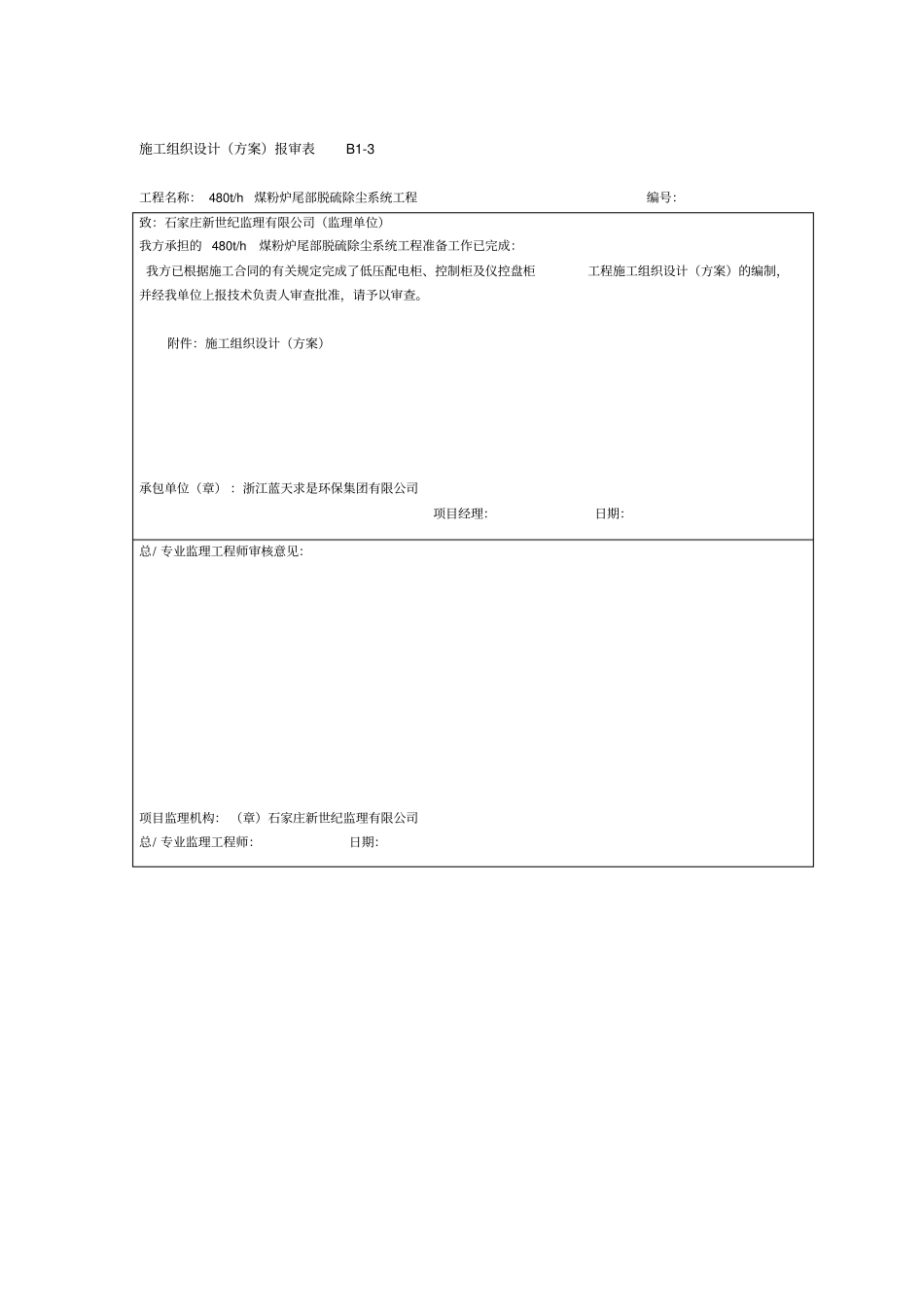

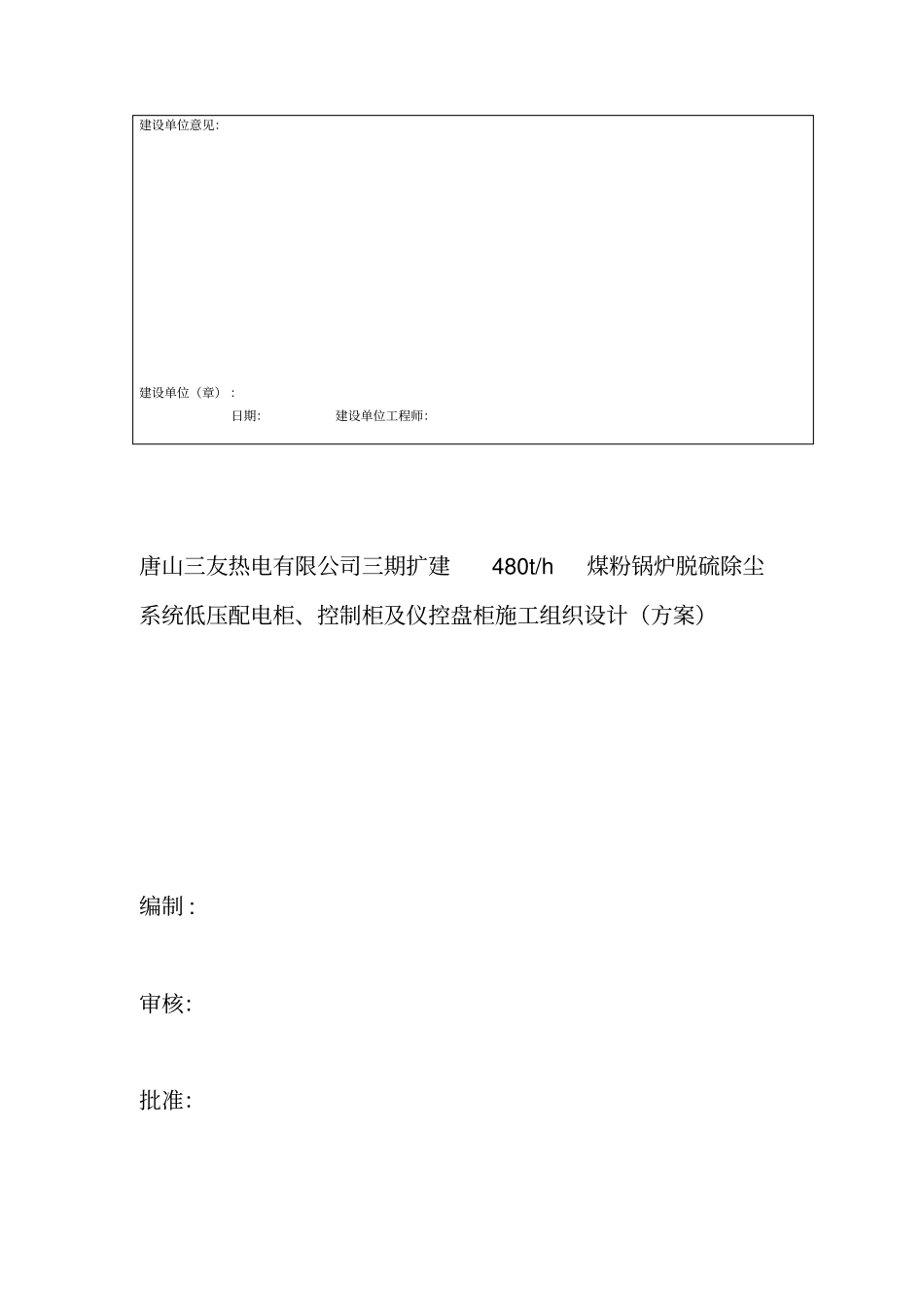

施工组织设计（方案）报审表B1-3工程名称：480t/h煤粉炉尾部脱硫除尘系统工程编号：致：石家庄新世纪监理有限公司（监理单位）我方承担的480t/h煤粉炉尾部脱硫除尘系统工程准备工作已完成：我方已根据施工合同的有关规定完成了低压配电柜、控制柜及仪控盘柜工程施工组织设计（方案）的编制，并经我单位上报技术负责人审查批准，请予以审查。附件：施工组织设计（方案）承包单位（章）：浙江蓝天求是环保集团有限公司项目经理：日期：总/专业监理工程师审核意见：项目监理机构：（章）石家庄新世纪监理有限公司总/专业监理工程师：日期：建设单位意见：建设单位（章）：日期：建设单位工程师：唐山三友热电有限公司三期扩建480t/h煤粉锅炉脱硫除尘系统低压配电柜、控制柜及仪控盘柜施工组织设计（方案）编制:审核：批准：浙江蓝天求是环保集团有限公司2008-11-16一、低压配电柜、控制柜的安装低压配电柜到达施工现场地低压配电柜、控制柜卸车与运输:1.1吨吊车将配电柜卸到业面时，我方会和甲方代表采用25主指定的临时存放点，配电柜下面需垫木方，作好防水、防腐保护。1.2配电柜基础槽钢的安装及检查基础槽钢的预埋位置按图示位置，必须准确。预埋槽钢保证型钢的平直标高及水平度用水准仪和铁水平尺检测，毫米，达到要毫米，全长不大于5度及水平度每米小于1求后做好测量记录，同时固定牢固，进行水泥灌浆。基础槽钢接地:按图纸接地要求在基础槽钢上焊镀锌接地螺栓,采用接地电缆和接地母排连接.对于0.4KV低压开关室的配电柜,其基础槽钢还要用-40*4的镀锌扁钢与接地干线可靠焊接.镀锌扁钢与接地干线(扁铜)之间焊接时，搭接面需三面施焊,且搭焊接长度大于100毫米.采用银焊条牢固焊接。1.3配电柜、控制柜开箱检查配电柜宜运到设备基础边上后开箱检查，配电柜开箱时应会同甲方代表一起开箱检查盘柜,并做好开箱检查记录.检查盘柜装箱单技术资料、备品备件,内部设备元件是否完,检查盘柜型号,检查盘柜外观及内部设备元件是否良好,整．检查设备元件是否有铭牌和颜色是否符合设计要求,规格,柜一次接线回路标注（相色标注）是否清晰.产品合格证,,油漆应完好无损。体外观检查应无损伤及变形1.4盘柜组立然后放置到立柜前先按图纸规定的顺序将柜做好标记，安装位置基础槽钢上。柜组立安装后，柜面每米的垂直度毫米，相邻两柜顶部的水平偏差应小于2应小于1.5毫米，毫米，并且排列整5成列安装时，柜顶部水平偏差应小于齐。采用角尺和线坠进行检测，达不到要求时在柜底部垫柜和柜之间采用镀锌螺栓固定，毫米厚的薄垫铁校正，1~5的镀锌螺栓固定。柜与槽钢之间也采用M12柜盘接地：柜与基础槽钢之间采用70平方的裸铜绞线及镀锌螺栓和基础槽钢可靠连接，装有电器的可开启的盘柜门应以4平方毫米的软导线与接地的金属构架可靠连接。1.5盘柜母排连接：盘柜组立后进行母排连接，母排连接时相序及色标要正确，连接螺栓尽量方向一致，保证不同相裸露载流部分之间及与绝缘的金属之间的电气间隙不小于12毫米，漏电距离不小于20毫米。母排连接处应先用平锉挫平，然后用0号细砂纸打磨，待导电部分露出金属光泽后，用干绸布涂上电力复合脂。1.6引进柜内的电缆要排列整齐，避免交叉，电缆型号，规格要符合设计要求，电缆及其芯线在柜内不得有接头。电缆毫米处的柜内150~200头采用电缆卡固定在低于端子排．型钢上，且电缆固定牢靠，不得使所接的端子排受到机械应力。每根电缆应按设计编号要求挂塑料电缆牌，标明电缆编号，型号规格，要求标号清晰，不易褪色，柜内接线应正确，连接可靠，电缆芯线和所配导线的端部应套标准线号，标明其回路编号，芯线（导线）绝缘良好.1.7二次回路检查，送电及功能测试：按原理图，元件布置图，接线图初审合格后，检查电气回路，信号回路接线应牢固可靠，进行送电前的绝缘电阻检查，需要达到0.5兆欧以上。按前后调试顺序进行耐压试验,送电及测试电路的功能，分别进行模拟试验：控制、连锁操作，继电保护和信号动作应正确无误、灵活可靠。二次回路交流耐压试验电压为1000伏特，当回路绝缘电阻值在10兆欧以上时，采用2500伏兆欧表代替，试验持续时间为1分钟。当回路中有电子元件设备的，试...
