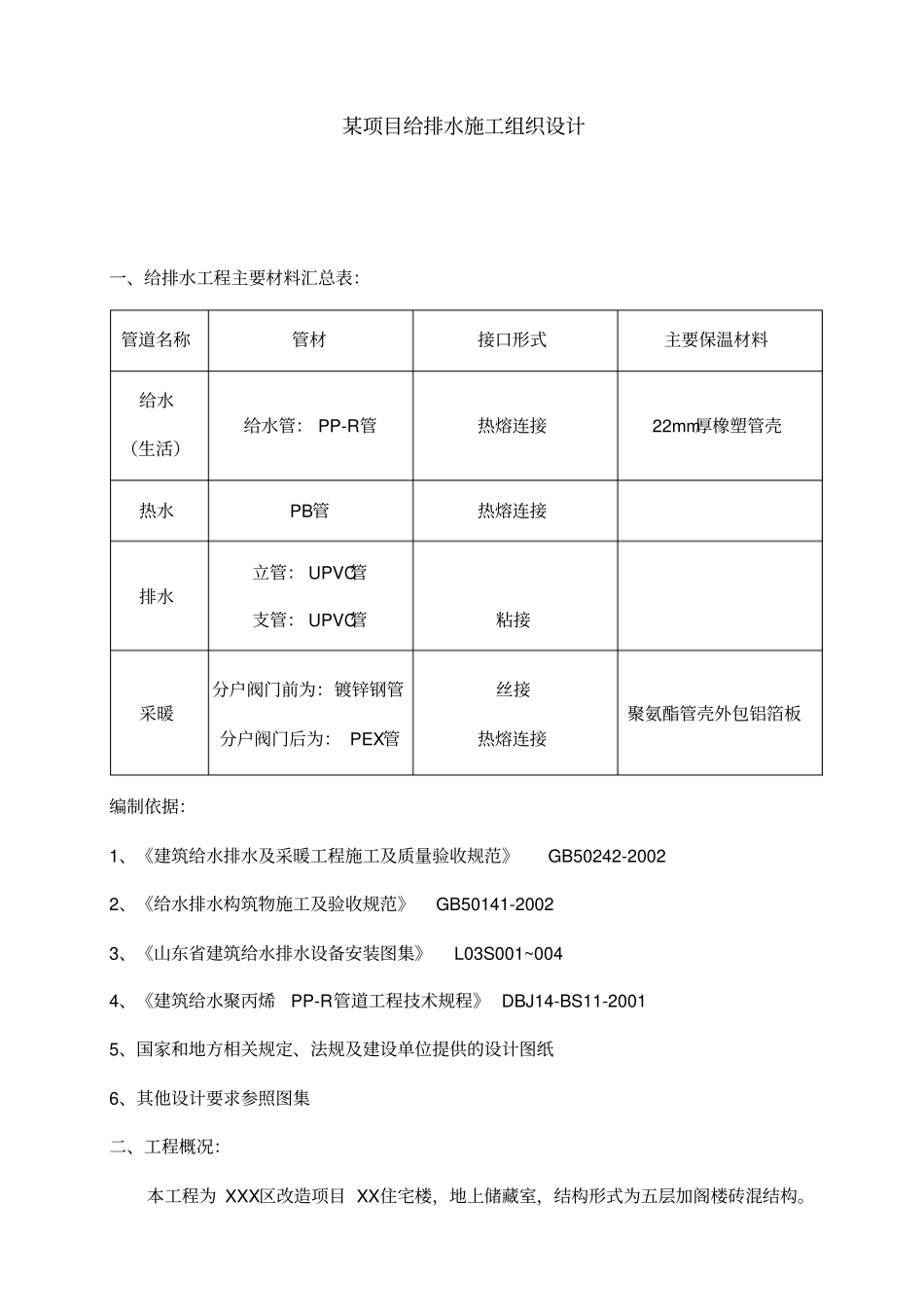

某项目给排水施工组织设计一、给排水工程主要材料汇总表：管道名称管材接口形式主要保温材料给水（生活）给水管：PP-R管热熔连接22mm厚橡塑管壳热水PB管热熔连接排水立管：UPVC管支管：UPVC管粘接采暖分户阀门前为：镀锌钢管分户阀门后为：PEX管丝接热熔连接聚氨酯管壳外包铝箔板编制依据：1、《建筑给水排水及采暖工程施工及质量验收规范》GB50242-20022、《给水排水构筑物施工及验收规范》GB50141-20023、《山东省建筑给水排水设备安装图集》L03S001~0044、《建筑给水聚丙烯PP-R管道工程技术规程》DBJ14-BS11-20015、国家和地方相关规定、法规及建设单位提供的设计图纸6、其他设计要求参照图集二、工程概况：本工程为XXX区改造项目XX住宅楼，地上储藏室，结构形式为五层加阁楼砖混结构。给排水、采暖及强弱电配套设施。四、三、施工前准备工作：1、人员组织：根据安装工程量及工期安排，本工程设专业技术人员2人，高峰人数20人。2、施工安排：（１）安装前对各系统的所有管道和设备综合考虑，同时要熟悉与管道有关的土建、电气设备管线情况，做好施工前预想。（２）采用分系统与分区域施工相结合的方法，各系统按先地下后地上、先干管后支管、先大管后小管、先里后外的施工工序进行。（３）管道与部件尽量采用提前预制或工厂化加工，现场安装的方式。（４）根据土建施工情况凡具备施工条件的应及早插入。（５）为保证施工进度质量施工中各系统采取分段安装→试验→复验的方式。（６）严格执行样板制，做好样板工序，样板间、样板层。（７）设备吊装就位前须制定统一吊装方案，大型设备由专业起重人员吊运，并请厂家现场指导。五、主要施工技术措施：1、给水、热水施工措施：（1）工艺流程：安装准备→预制加工→干管安装→立管安装→支管安装→用水器具安装→管道试压→防腐保温→通水冲洗。（2）施工要点：同种材质的PP-R管及管配件之间，应采用热熔连接，安装应使用专用热熔工具。暗敷墙体、地坪面层内的管道不得采用丝扣或法兰连接。PP-R管与金属管件连接，应采用带金属嵌件的配套管件作为过渡，该管件与同材质管材采用热熔连接，与金属管件或卫生洁具五金配件采用丝扣连接。热熔连接应按下列布骤进行：热熔工具接通电源，到达工作温度指示灯亮后方能开始操作；切割管材，必须使端面垂直于管轴线。管材切割一般使用管子剪或管道切割机，必要时可使用锋利的钢锯，但切割后管材断面应去除毛边和毛刺；.管材与管件连接端面必须清洁、干燥、无油；连接时，无旋转地把管端导入加热套内，插入到所标志的深度，同时无旋转地把管件推到加热头上，达到规定标志处。加热时间必须满足规范规定。达到加热时间后,立即把管材与管件从加热套与加热头上同时取下,迅速无旋转地直线均匀插入到所标深度,使接头处形成均匀凸缘,刚熔接好的接头还可校正,但严禁旋转。2、排水管道安装（1）工艺流程：安装准备→管道预制→干管安装→立管安装→支管安装→灌水试验→设备洁具安装→通水试验→通球试验。（2）管材及管件材质要求：1）UPVC管材管件应标有生产单位名称及规格及执行标准，检验部门测试报告和出厂合格证。管材与管件外观检测应符合以下规定：①材料表面颜色应一致，无色泽不匀及分解变色线。②管材和管件内外壁应光滑、平整、无气泡、无裂口和裂纹、五脱皮和严重的冷斑及明显的痕纹、凹陷。③管材轴向不得有异向弯曲，其直线度偏差应小于1%，端口应平整并垂直于轴线。（3）UPVC管排水管（含雨水）安装要点：①UPVC管粘接所用粘接剂最好选用同一厂家配套产品，连接时应将承插口擦试干净，如有油污用丙酮除掉。②管道粘接前必须进行预装配，经预装配无误后方可进行粘接。③管道粘接应避免在湿度较大的环境中进行。④初粘接好的接头应避免受力，须静置固化牢固后方可继续安装。⑤预制好的UPVC管应防止曝晒，以免变形。⑥采用金属管卡固定管道时，管卡与管道间应采用橡胶物隔垫。⑦安装时须按规定设置伸缩节，夏季5-10mm，冬季15-20mm，并做好支承点。4、卫生器具安装（1）工艺流程安装准备——卫生洁具及配件检验——卫生洁具配件预装——定位画线及甩口处理——卫生洁具稳装——卫生沽具外观检...
