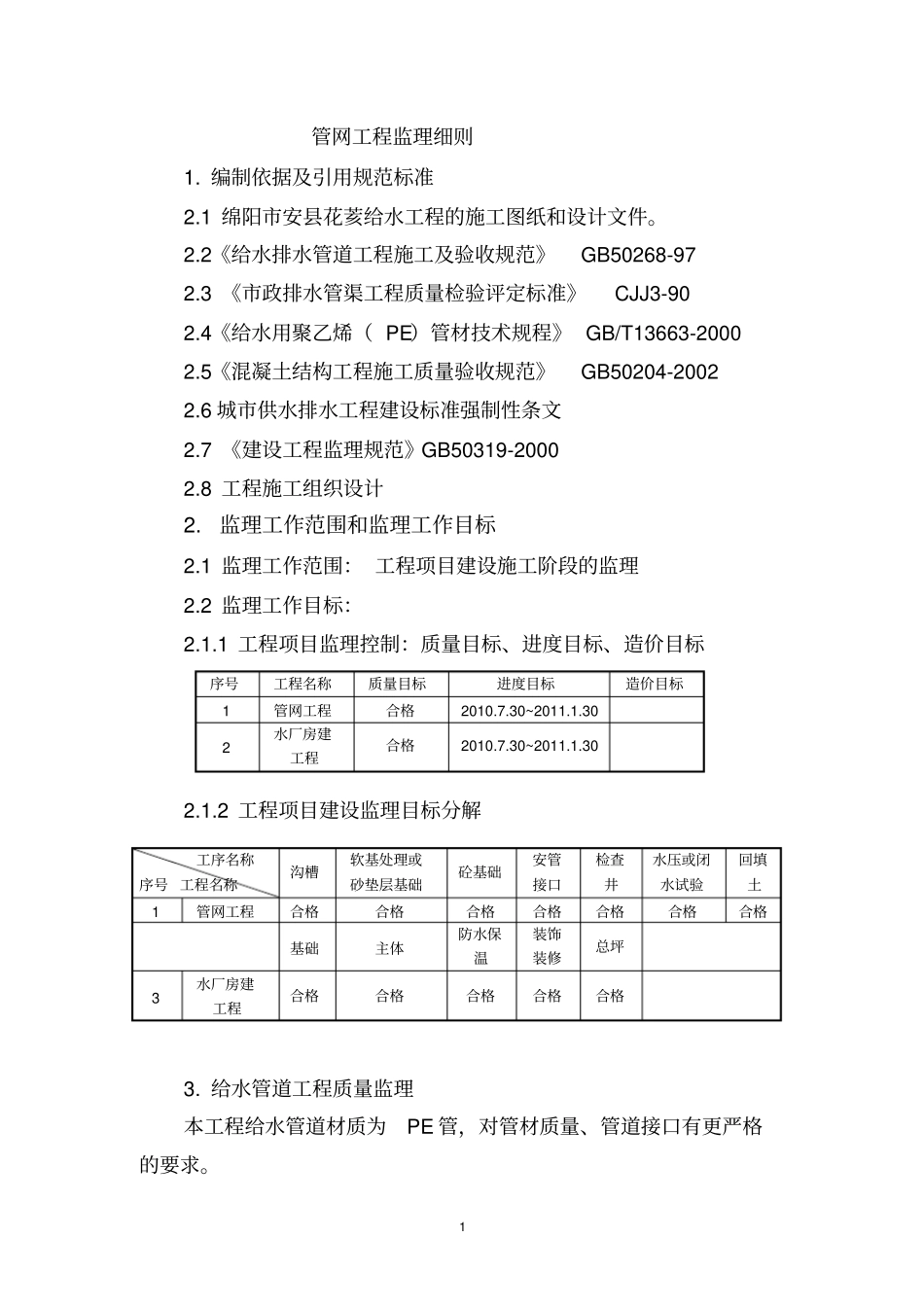

1管网工程监理细则1.编制依据及引用规范标准2.1绵阳市安县花荄给水工程的施工图纸和设计文件。2.2《给水排水管道工程施工及验收规范》GB50268-972.3《市政排水管渠工程质量检验评定标准》CJJ3-902.4《给水用聚乙烯（PE）管材技术规程》GB/T13663-20002.5《混凝土结构工程施工质量验收规范》GB50204-20022.6城市供水排水工程建设标准强制性条文2.7《建设工程监理规范》GB50319-20002.8工程施工组织设计2.监理工作范围和监理工作目标2.1监理工作范围：工程项目建设施工阶段的监理2.2监理工作目标：2.1.1工程项目监理控制：质量目标、进度目标、造价目标序号工程名称质量目标进度目标造价目标1管网工程合格2010.7.30~2011.1.302水厂房建工程合格2010.7.30~2011.1.302.1.2工程项目建设监理目标分解工序名称序号工程名称沟槽软基处理或砂垫层基础砼基础安管接口检查井水压或闭水试验回填土1管网工程合格合格合格合格合格合格合格基础主体防水保温装饰装修总坪3水厂房建工程合格合格合格合格合格3.给水管道工程质量监理本工程给水管道材质为PE管，对管材质量、管道接口有更严格的要求。2在每道工序开工前，监理员应督促承包人的每道工序具体准备工作、施工组织设计中的施工措施和施工方案的落实情况，监理施工过程中的质量状况，在承包人自检的基础上，复查各工序的工程质量，发现不合格者，责令承包人返工直至合格，待给水管道工程全部施工完成后进行现场抽样检查，确认合格后，签认给水管道工程竣工验收证书。给水管道工程质量监理工作流程，见图5-1。3.1给水管道工程测量放样质量监理给水管道工程测量放样质量要求参照本细则排水管道测量放样质量监理要求进行。3.2给水管道沟槽开挖质量监理给水管道沟槽开挖质量监理参照本细则排水管道沟槽开挖质量监理要求进行。当施工组织设计中提出利用原状土作为管端堵头后背进行管道水压试验时，应检验预留原装土体的预留位置、厚度、物理力学性质是否符合施工组织设计提出的要求。3.3给水管道基础质量监理给水管道基础施工质量监理参照本细则地基处理和排水管道基础质量监理要求进行。当管道基础为混凝土以外的材质时，基础施工应按照设计要求及有关规范进行监理。当承插式管道在垂直或水平方向发生转变时，应按设计规定对转变处支墩混凝土的施工质量进行监理。3.4给水管道安装质量监理3.4.1监理工作要点3.4.1.1审批承包人开工报告，检查人员、材料、机具进场情况，施工措施落实情况，现场施工条件是否具备等。3.4.1.2检查管材质量证书，对每根管子的外观均进行检查。33.4.1.3复查沟槽开挖排水情况，基础施工质量，以预防浮管事故发生，保证安管顺利进行。3.4.2给水管道监理工作流程，见图5-2。3.5给水管道接口质量监理3.5.1监理工作要点给水管道接口因接口材质不同，其质量要求也不同。因此，监理工程师在审查承包人的施工组织设计时，要审查管道接口所选用的接口材质及其施工方案是否适用，在施工过程中应检查施工过程中是否按设计要求、规范规定和施工方案进行施工。3.5.1.1胶圈接口监理要点a.检查胶圈是否符合设计规定，满足现行的JC197要求。b.检查施工是否按操作规程进行。3.5.1.2HDPE管的接口，设计要求电熔承插口或热熔承插接口。先清除承插口的污垢，并检查焊线是否完好，按该管材的操作技术规程进行，满足不同型号的管道设定电流及通电时间，确保质量。3.5.1.3法兰接口质量监理工作要点a.监理人员要求承包人做到法兰盘试验压力应大于等于管道水压试验压力，盘面应平整、无裂纹，密封面上不得有疤、砂眼及辐射沟纹；螺孔位置应准确，法兰盘密封面与管轴线垂直，允许偏差在设计规定值内。b.监理人员复查承包人两法兰盘面应平行，法兰与管中心线垂直；管件或阀门等不产生拉应力。3.5.2管口接口监理工作流程，见图5-2。3.6给水管道水压试验质量监理3.6.1监理工作流程，参见本细则排水管道闭水试验质量监理工作流程。43.6.2比较长的给水管道应分段试压，每段长度按设计规定或不得超过1000m；湿陷性黄土地，每段长度不宜超过200m；管段分段试压时，各段累计长度不应小于管道试验总长的90%。如管件阀门出厂压力小于管道试验压力，又符合设计...
