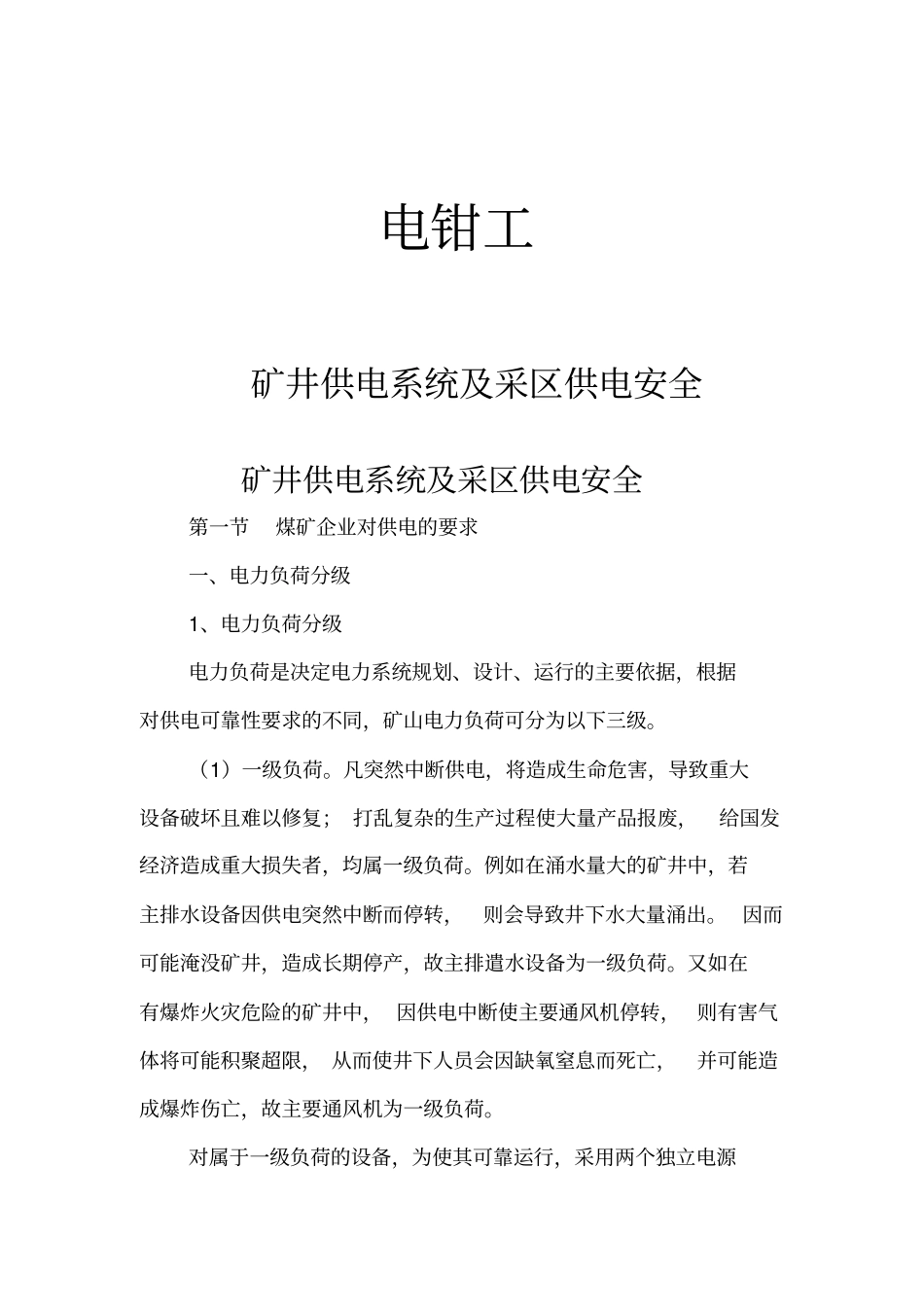

供电系统及供电安全讲解_第1页
1/24

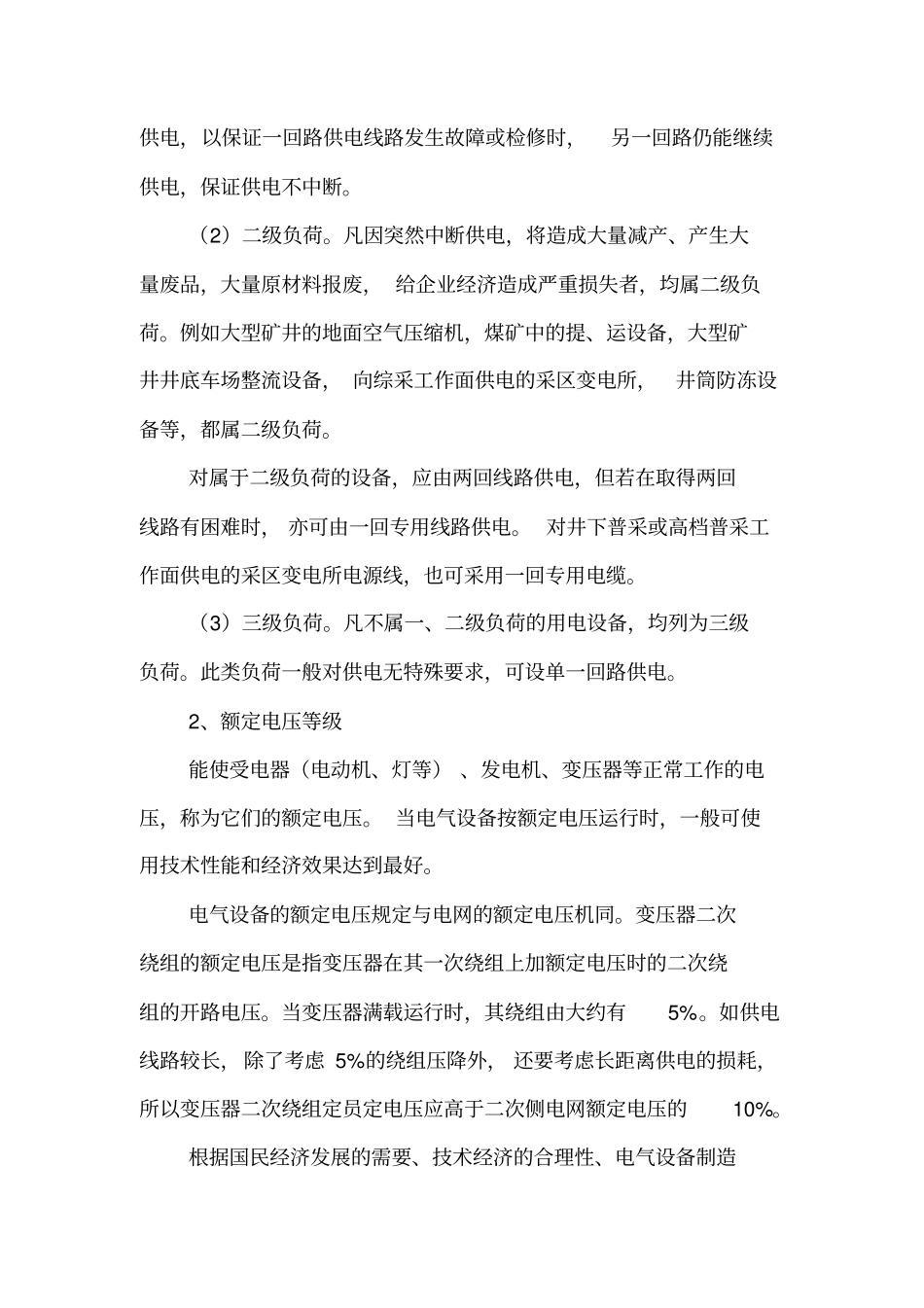

供电系统及供电安全讲解_第2页
2/24

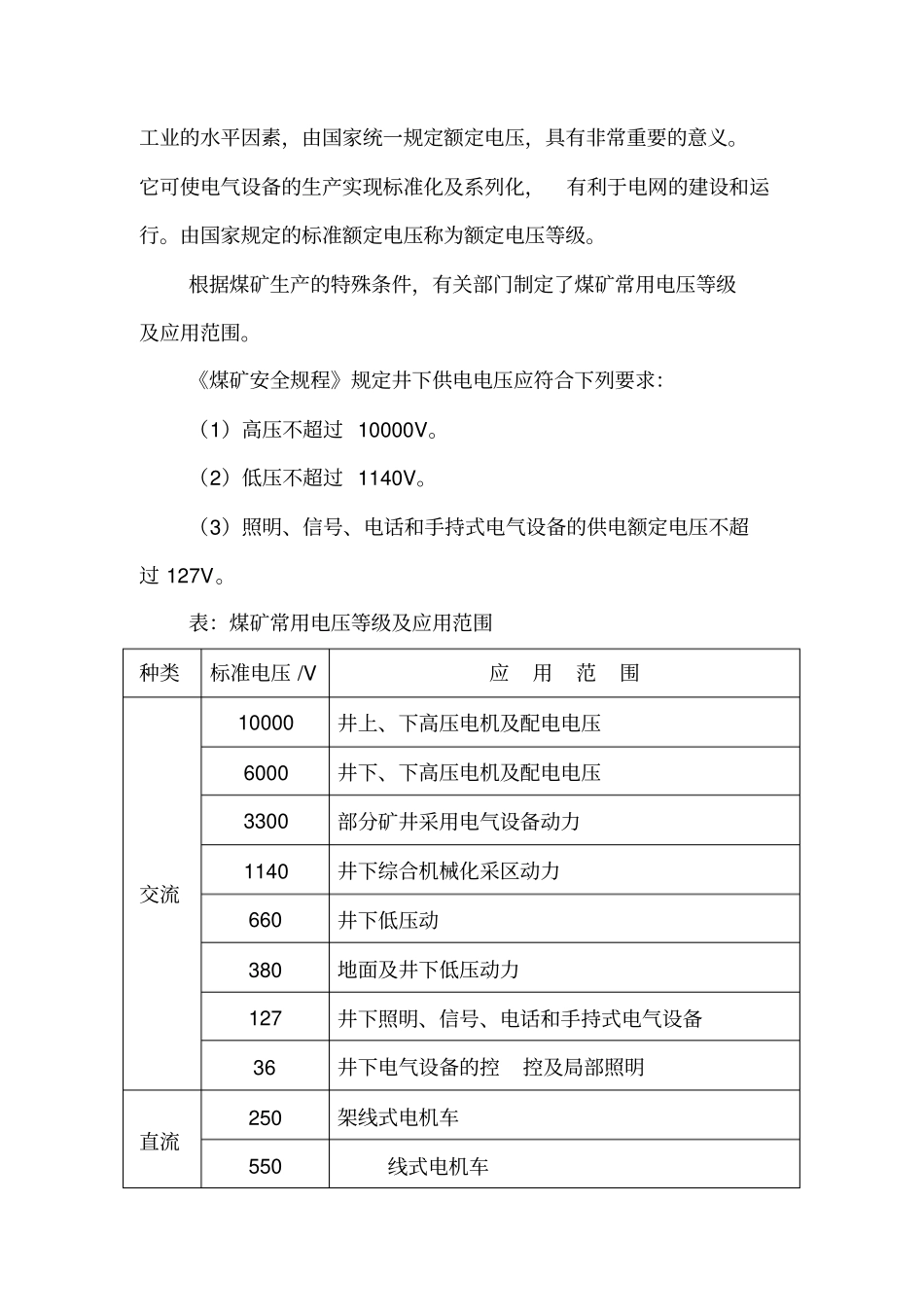

供电系统及供电安全讲解_第3页
3/24
电钳工矿井供电系统及采区供电安全矿井供电系统及采区供电安全第一节煤矿企业对供电的要求一、电力负荷分级1、电力负荷分级电力负荷是决定电力系统规划、设计、运行的主要依据,根据对供电可靠性要求的不同,矿山电力负荷可分为以下三级。(1)一级负荷。凡突然中断供电,将造成生命危害,导致重大设备破坏且难以修复;打乱复杂的生产过程使大量产品报废,给国发经济造成重大损失者,均属一级负荷。例如在涌水量大的矿井中,若主排水设备因供电突然中断而停转,则会导致井下水大量涌出。因而可能淹没矿井,造成长期停产,故主排遣水设备为一级负荷。又如在有爆炸火灾危险的矿井中,因供电中断使主要通风机停转,则有害气体将可能积聚超限,从而使井下人员会因缺氧窒息而死亡,并可能造成爆炸伤亡,故主要通风机为一级负荷。对属于一级负荷的设备,为使其可靠运行,采用两个独立电源供电,以保证一回路供电线路发生故障或检修时,另一回路仍能继续供电,保证供电不中断。(2)二级负荷。凡因突然中断供电,将造成大量减产、产生大量废品,大量原材料报废,给企业经济造成严重损失者,均属二级负荷。例如大型矿井的地面空气压缩机,煤矿中的提、运设备,大型矿井井底车场整流设备,向综采工作面供电的采区变电所,井筒防冻设备等,都属二级负荷。对属于二级负荷的设备,应由两回线路供电,但若在取得两回线路有困难时,亦可由一回专用线路供电。对井下普采或高档普采工作面供电的采区变电所电源线,也可采用一回专用电缆。(3)三级负荷。凡不属一、二级负荷的用电设备,均列为三级负荷。此类负荷一般对供电无特殊要求,可设单一回路供电。2、额定电压等级能使受电器(电动机、灯等)、发电机、变压器等正常工作的电压,称为它们的额定电压。当电气设备按额定电压运行时,一般可使用技术性能和经济效果达到最好。电气设备的额定电压规定与电网的额定电压机同。变压器二次绕组的额定电压是指变压器在其一次绕组上加额定电压时的二次绕组的开路电压。当变压器满载运行时,其绕组由大约有5%。如供电线路较长,除了考虑5%的绕组压降外,还要考虑长距离供电的损耗,所以变压器二次绕组定员定电压应高于二次侧电网额定电压的10%。根据国民经济发展的需要、技术经济的合理性、电气设备制造工业的水平因素,由国家统一规定额定电压,具有非常重要的意义。它可使电气设备的生产实现标准化及系列化,有利于电网的建设和运行。由国家规定的标准额定电压称为额定电压等级。根据煤矿生产的特殊条件,有关部门制定了煤矿常用电压等级及应用范围。《煤矿安全规程》规定井下供电电压应符合下列要求:(1)高压不超过10000V。(2)低压不超过1140V。(3)照明、信号、电话和手持式电气设备的供电额定电压不超过127V。表:煤矿常用电压等级及应用范围种类标准电压/V应用范围交流10000井上、下高压电机及配电电压6000井下、下高压电机及配电电压3300部分矿井采用电气设备动力1140井下综合机械化采区动力660井下低压动380地面及井下低压动力127井下照明、信号、电话和手持式电气设备36井下电气设备的控控及局部照明直流250架线式电机车550线式电机车(4)远距离控控制线路的额定电压不超过36V。采区电气设备使用3300V供电时,必须制定专门的安全措施。二、电力负荷对供电的基本要求1、保证供电的可靠性供电的可靠是指供电系统不间断供电的可能程度。供电中断时不仅会影响生产,而且可能损坏设备,甚至发生人身事故。矿井井下含有瓦斯等有害气体,并有水不断涌出,一旦中断供电可能使工作人员窒息死亡和引起瓦斯爆炸,矿井也有被水淹没的危险。因此,必须对这类负荷供电绝以可靠。为了保证供电系统的可靠性,首先需保证系统中各设备、元件的可靠运行,为此就应该常对它们进行监视、维护,定期进行试验和检修,以使之始终处于完好的运行状态,并应在系统中备有必备的备用容量,以应急用。2、保证供电的安全性供电安全就是在电能的分配、供应和使用过程中,不应发生人身触电事故和设备事故,也不致引起电火灾和爆炸事故。针对矿井生产的高粉尘、高湿、有易爆有害气体的特殊环境,为了确保其供电安全,必须采...
