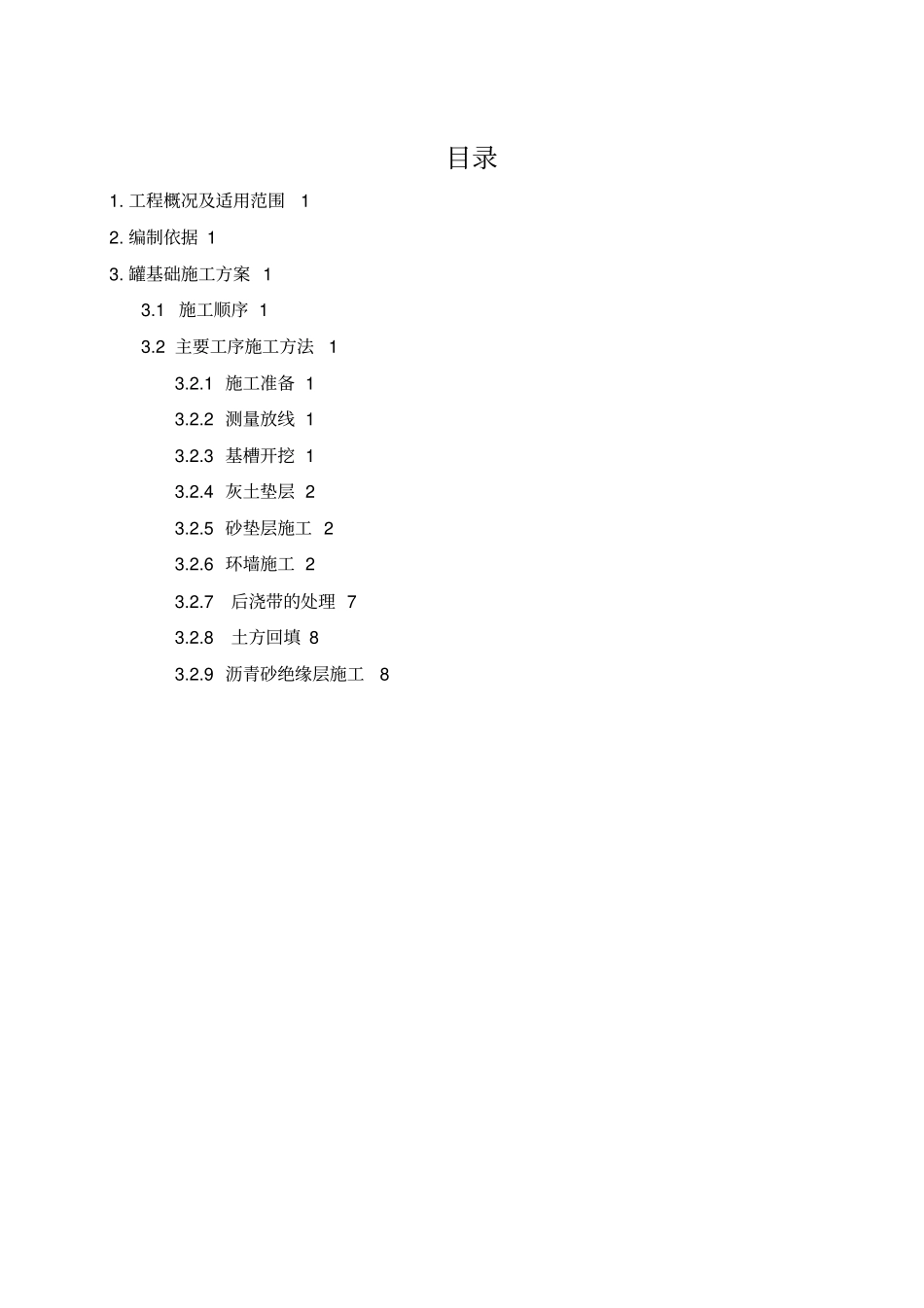

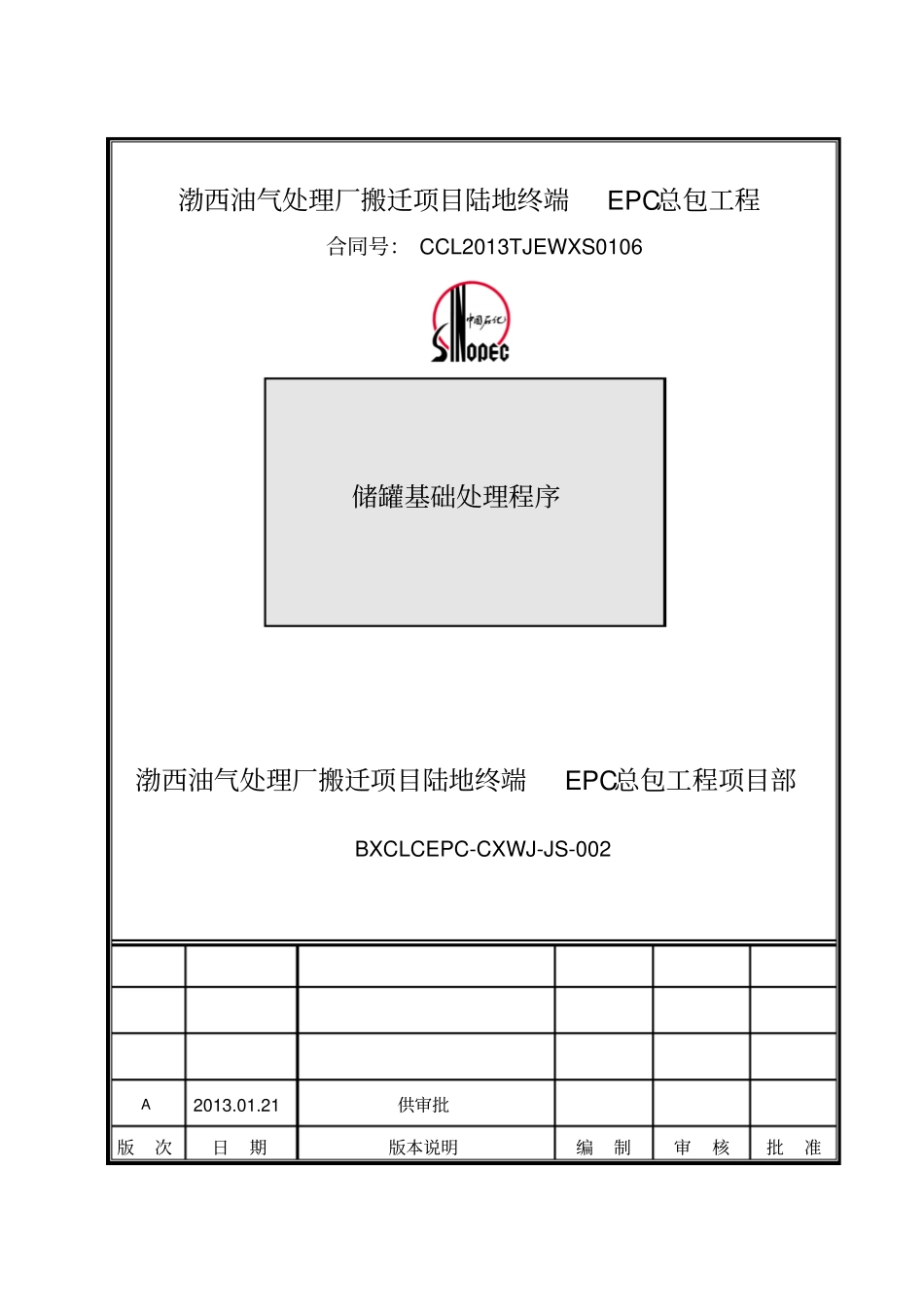

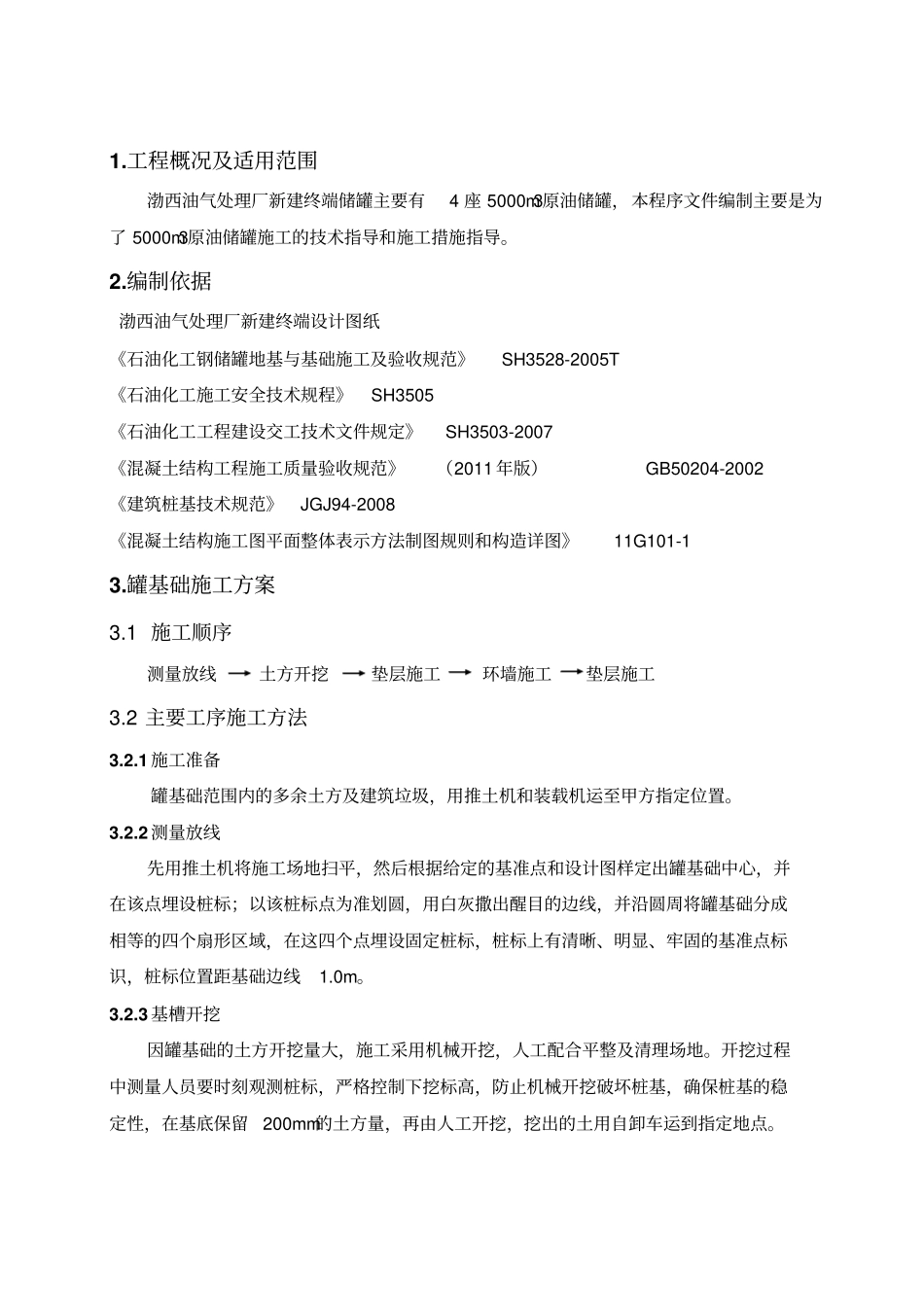

渤西油气处理厂搬迁项目陆地终端EPC总包工程合同号：CCL2013TJEWXS0106储罐基础处理程序渤西油气处理厂搬迁项目陆地终端EPC总包工程项目部BXCLCEPC-CXWJ-JS-002A2013.01.21供审批版次日期版本说明编制审核批准目录1.工程概况及适用范围12.编制依据13.罐基础施工方案13.1施工顺序13.2主要工序施工方法13.2.1施工准备13.2.2测量放线13.2.3基槽开挖13.2.4灰土垫层23.2.5砂垫层施工23.2.6环墙施工23.2.7后浇带的处理73.2.8土方回填83.2.9沥青砂绝缘层施工81.工程概况及适用范围渤西油气处理厂新建终端储罐主要有4座5000m3原油储罐，本程序文件编制主要是为了5000m3原油储罐施工的技术指导和施工措施指导。2.编制依据渤西油气处理厂新建终端设计图纸《石油化工钢储罐地基与基础施工及验收规范》SH3528-2005T《石油化工施工安全技术规程》SH3505《石油化工工程建设交工技术文件规定》SH3503-2007《混凝土结构工程施工质量验收规范》（2011年版）GB50204-2002《建筑桩基技术规范》JGJ94-2008《混凝土结构施工图平面整体表示方法制图规则和构造详图》11G101-13.罐基础施工方案3.1施工顺序测量放线土方开挖垫层施工环墙施工垫层施工3.2主要工序施工方法3.2.1施工准备罐基础范围内的多余土方及建筑垃圾，用推土机和装载机运至甲方指定位置。3.2.2测量放线先用推土机将施工场地扫平，然后根据给定的基准点和设计图样定出罐基础中心，并在该点埋设桩标；以该桩标点为准划圆，用白灰撒出醒目的边线，并沿圆周将罐基础分成相等的四个扇形区域，在这四个点埋设固定桩标，桩标上有清晰、明显、牢固的基准点标识，桩标位置距基础边线1.0m。3.2.3基槽开挖因罐基础的土方开挖量大，施工采用机械开挖，人工配合平整及清理场地。开挖过程中测量人员要时刻观测桩标，严格控制下挖标高，防止机械开挖破坏桩基，确保桩基的稳定性，在基底保留200mm的土方量，再由人工开挖，挖出的土用自卸车运到指定地点。3.2.4灰土垫层灰土采用灰土拌和机充分拌和，灰与土按体积比2：8的比例拌匀过筛，辅以人工分层铺设，灰土铺设时应自罐底中心向四周作2%坡度，每层虚铺约300mm厚，先用链轨车碾压再用18t压路机碾压密实，整体施工完，灰土干密度不小于1.55g/cm3。灰土施工适当几步后，进行钢筋砼环墙基槽开挖，环墙施工，待砼强度达到设计强度70％后拆模，进行槽侧回填，蛙式打夯机夯实。用素土在环墙两侧建1：6的坡道，坡道宽3m，木桩加固，环墙顶部覆500mm厚素土，进行其余灰土的施工，最后把坡道素土清理干净，用灰土回填夯实。3.2.5砂垫层施工砂垫层采用分层铺设，每层150mm，用平板振动器往复振捣，振捣次数8～10遍，施工过程中洒水浇湿，使砂的含水率保持在15%～20%左右，往复次数以环刀取样检验，压实系数≥0.97，振动器移动时，每行搭接三分之一，以防漏振。施工后复测表面标高，拉线检查平整，过高部分削平，过低者补平，并用平板振动器振捣密实，为沥青砂绝缘层的施工作准备。铺设时，计算虚铺高度，注意预留压实厚度。3.2.6环墙施工a）施工流程图挖基槽→测量放样→灰土→浇环墙基础素混凝土垫层→环墙内模安装、加固→环墙钢筋安装→环墙外模安装、加固→浇筑环墙混凝土→养护→拆模→灰土（或砂）垫层施工→沥青砂绝缘层（包括后浇带施工）。环墙施工b）环墙钢筋施工1）凡进入本工程的钢筋，必须具有出厂质量证明书和复验报告，并按规定进行现场自检工作并及时报验现场监理工程师。2）钢筋的级别、钢号和直径按设计要求使用。3）钢筋加工前熟悉图纸，并按照图纸要求，把各种钢筋代号列明细表，尺寸规格标注清楚，经技术人员核对后进行详细技术交底，工人方可下料。4）现场钢筋的表面必须洁净、无损伤，无油污和铁锈。5）健全钢筋加工的各道工序的质量交接检查制度，对大批量的钢筋加工，先放出大样，经质检员检查合格后成批预制。6）钢筋下料根据钢号、直径、长度和数量长短搭配，先断长料，后断短料，尽量缩短钢筋头，以节约钢材。7）在混凝土垫层施工完间隔1d，在垫层面上根据设计几何尺寸进行放线，定出环梁内外边线，画出钢筋分布线。8）环墙钢筋接头：钢筋接头采用套筒连接，合口处采用绑条焊接连接。钢...
