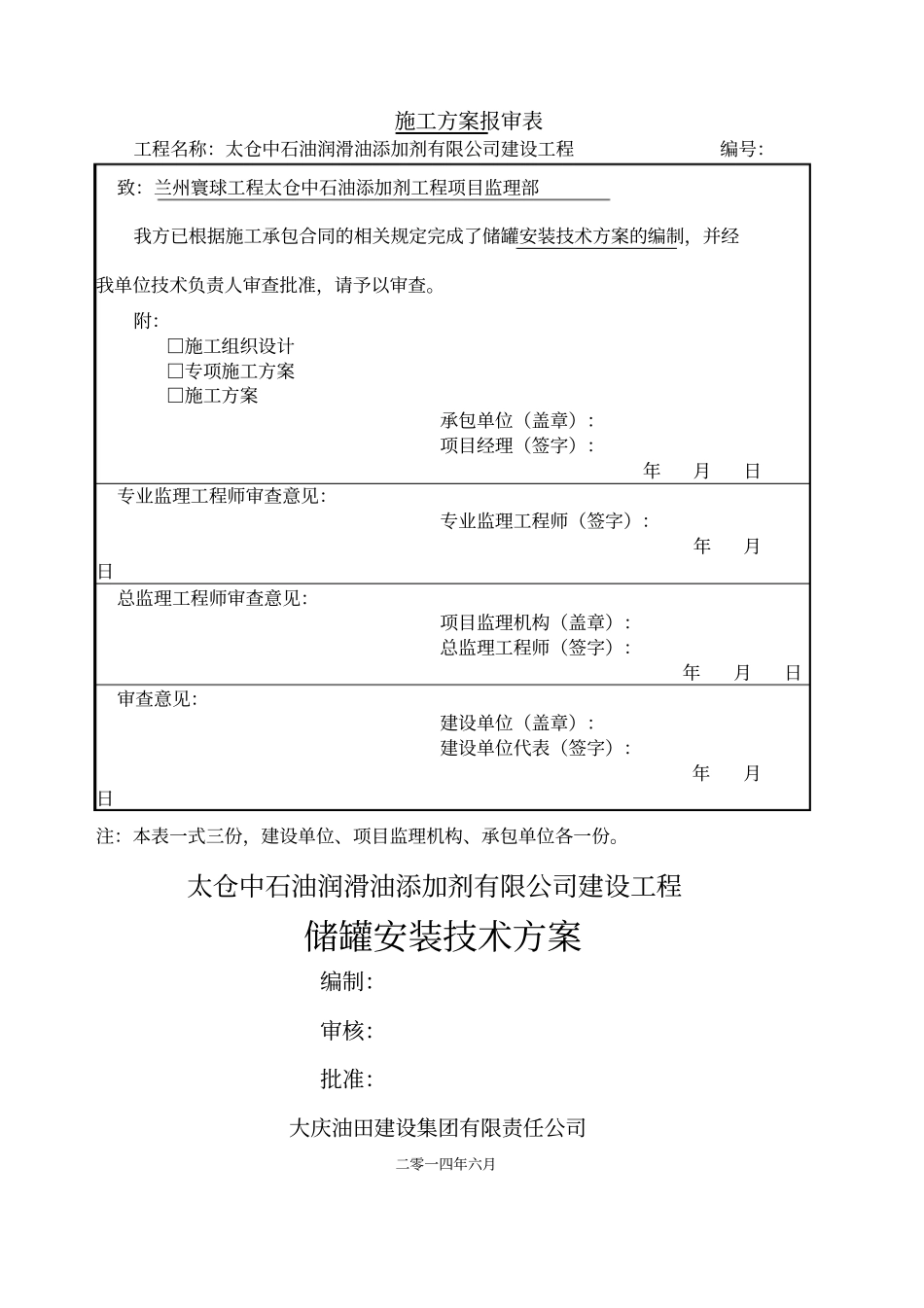

施工方案报审表工程名称：太仓中石油润滑油添加剂有限公司建设工程编号：致：兰州寰球工程太仓中石油添加剂工程项目监理部我方已根据施工承包合同的相关规定完成了储罐安装技术方案的编制，并经我单位技术负责人审查批准，请予以审查。附：□施工组织设计□专项施工方案□施工方案承包单位（盖章）：项目经理（签字）：年月日专业监理工程师审查意见：专业监理工程师（签字）：年月日总监理工程师审查意见：项目监理机构（盖章）：总监理工程师（签字）：年月日审查意见：建设单位（盖章）：建设单位代表（签字）：年月日注：本表一式三份，建设单位、项目监理机构、承包单位各一份。太仓中石油润滑油添加剂有限公司建设工程储罐安装技术方案编制：审核：批准：大庆油田建设集团有限责任公司二零一四年六月目录一、工程概况：太仓中石油润滑油添加剂有限公司建设工程拟建的场地位于江苏省太仓港口开发区内，其场地为空地，地势平坦，开阔，四周均为开发区工业地块，东临随塘河、北临新塘河、南侧紧靠虹桥路，交通十分便利。本工程共有各类小型储罐制作安装77台，其中301单元润滑油组分罐区储罐60台（其中50m3储罐23台、75m3储罐2台、100m3储罐12台、150m3储罐23台），201单元调合罐区16台（20m3储罐8台、50m3储罐3台、100m3储罐3台、150m3储罐2台），502单元1000m3消防水罐1台。为保证工程质量和工程进度，特对此部分工程编制详尽的施工技术措施以指导施工。二、编制依据1.建设单位提供的储罐基础及罐体设计施工图纸及概况说明。2.招标文件、各类招标答疑会议纪要及其他相关资料。3.国家和上级单位以及公司有关安全生产，文明施工的法规，规定。4.施工现场的自然条件和具体情况（水文地质、气象环境、交通运输、供水供电等）。5.现行的国家有关工程建设强制性标准。6.省、行业规程、规范；质量验收规范、标准。7.我国现行的其他有关施工验收规范和操作规程。8.我公司现有的技术、装备以及多年积累的类似建设工程的施工经验资料。具体规范、标准详表如下：一安全、质量、环境法律、法规：1《环境保护管理办法（试行）》（石油质字[2000]第248号）2《建设工程质量管理条例》（国务院）3《施工现场临时用电安全技术规范》（环境保护部）4《重大危险源辨识》（GB18218-2000）5《事故责任追究暂行规定》[石油监字（2003）152号]6《固定式压力客器安全技术监察规程》[TSGR0004-2009号]7《压力管道安全管理与监察规程》[劳部发（1996）40号]二工程质量检验评定标准1《石油建设工程质量检验评定标准》(SY4024－4037－93)2《工业安装工程质量检验评定标准》(GB50251－94)3《工业设备及管道绝热工程质量检验评定标准》(GB50181－93)4《建筑防腐工程质量检验评定标准》(GB50224－95)5《工程建设交工技术文件规定》(SH3503－2001)三施工技术标准及规范1《立式圆筒形储罐施工及验收规范》（GB50128-2005）2《钢制压力容器焊接规程》（JB/T4709-2000）3《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-88）4《工程施工质量验收规范》（GB50205-2002）5《工业设备及管道绝热质量检验评定标准》（GB50185-93）6《钢结构工程施工质量验收规范》（GB50205-2001）7《现场设备、工业管道焊接工程施工及验收规范》（GB50236-1998）三、储罐工程施工方案施工作业流程消防水罐流程：基础验收→罐底板铺设、焊接外端（无损检测）→顶圈壁板安装（无损检测）→罐顶包边角钢安装→第二节壁板安装→第一次提升→罐顶瓜皮板安装（劳动保护、罐顶附件安装）→第三节壁板安装（围板→立缝组焊→提升→横缝组焊→无损检测⋯⋯→底节壁板安装→大角缝组装焊接→储罐低层附件安装→罐底焊缝收尾焊接→储罐罐顶平台、栏杆及盘梯等罐体构件安装→充水试验→防腐保温→交工验收。储油罐流程：第一部分：基础验收→罐底板铺设、焊接外端（无损检测）→最底圈壁板安装（在储罐基础上完成）；第二部分：铺设预制安装平台→最顶圈壁板安装（无损检测）→罐顶包边角钢安装→第二节壁板安装→第一次倒链提升→罐顶瓜皮板安装（劳动保护、罐顶附件安装）→第三节壁板安装（围板→立缝组焊→倒链提升→横缝组焊→无损检测⋯⋯→第...
