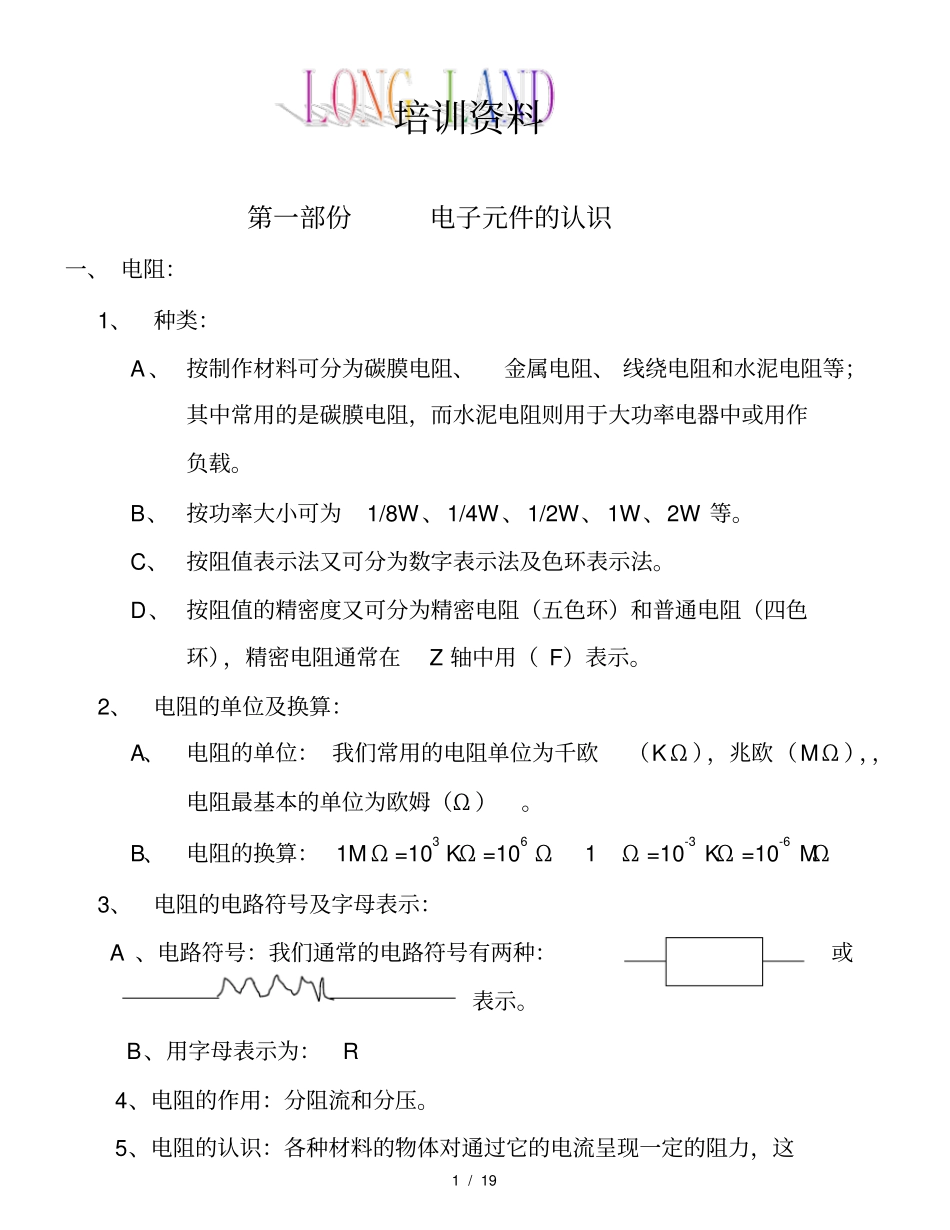

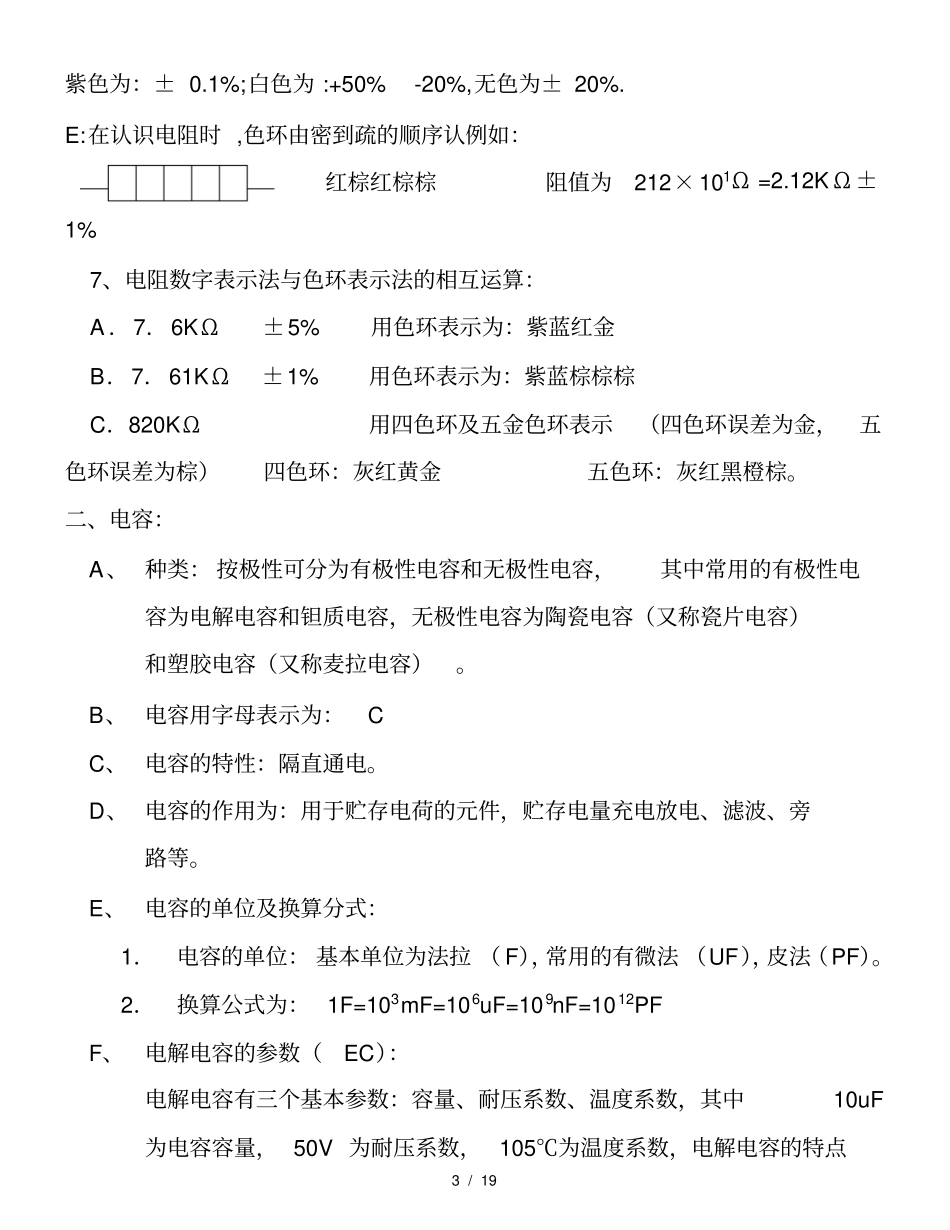

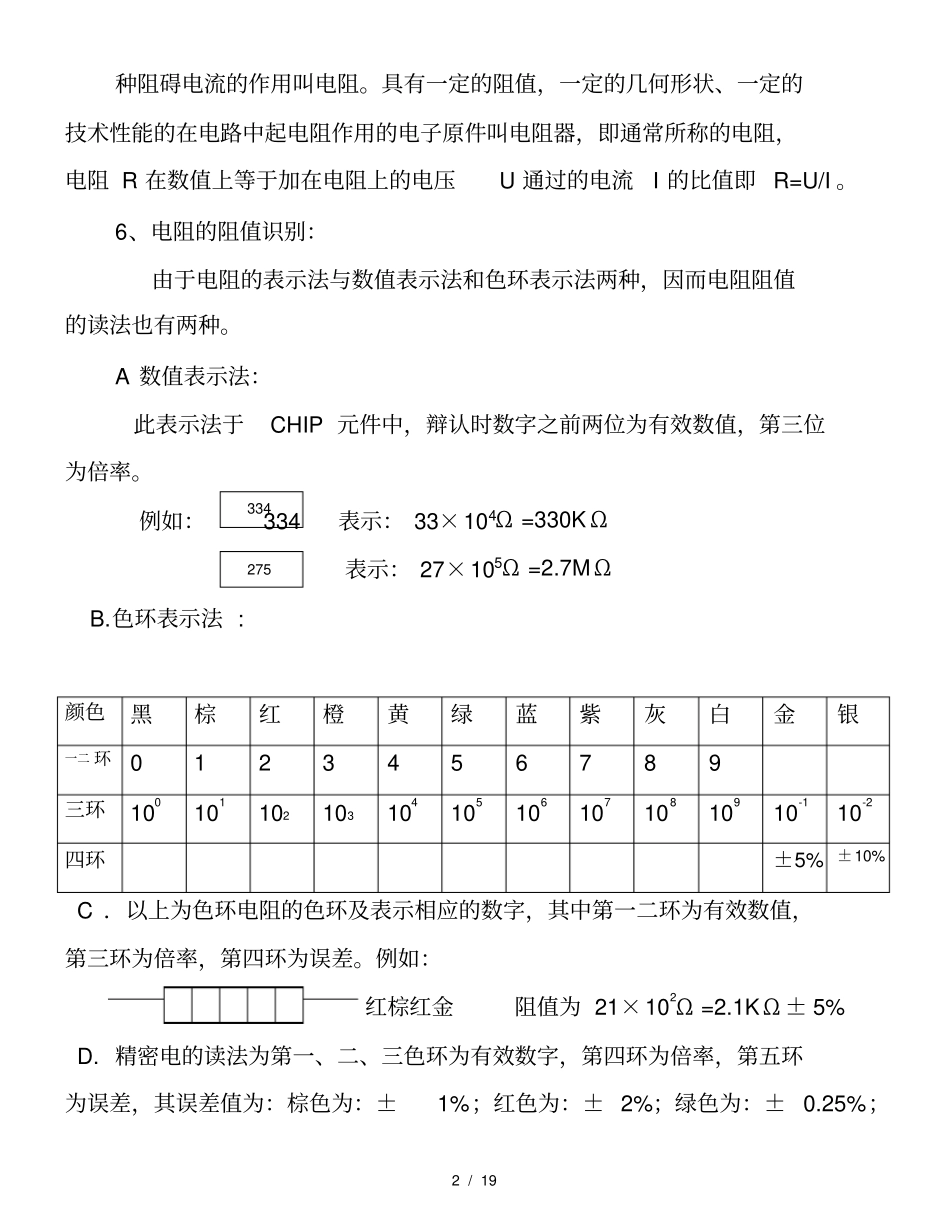

1/19培训资料第一部份电子元件的认识一、电阻：1、种类：A、按制作材料可分为碳膜电阻、金属电阻、线绕电阻和水泥电阻等；其中常用的是碳膜电阻，而水泥电阻则用于大功率电器中或用作负载。B、按功率大小可为1/8W、1/4W、1/2W、1W、2W等。C、按阻值表示法又可分为数字表示法及色环表示法。D、按阻值的精密度又可分为精密电阻（五色环）和普通电阻（四色环），精密电阻通常在Z轴中用（F）表示。2、电阻的单位及换算：A、电阻的单位：我们常用的电阻单位为千欧（KΩ），兆欧（MΩ），，电阻最基本的单位为欧姆（Ω）。B、电阻的换算：1MΩ=103KΩ=106Ω1Ω=10-3KΩ=10-6MΩ3、电阻的电路符号及字母表示：A、电路符号：我们通常的电路符号有两种：或表示。B、用字母表示为：R4、电阻的作用：分阻流和分压。5、电阻的认识：各种材料的物体对通过它的电流呈现一定的阻力，这2/19种阻碍电流的作用叫电阻。具有一定的阻值，一定的几何形状、一定的技术性能的在电路中起电阻作用的电子原件叫电阻器，即通常所称的电阻，电阻R在数值上等于加在电阻上的电压U通过的电流I的比值即R=U/I。6、电阻的阻值识别：由于电阻的表示法与数值表示法和色环表示法两种，因而电阻阻值的读法也有两种。A数值表示法：此表示法于CHIP元件中，辩认时数字之前两位为有效数值，第三位为倍率。例如：334表示：33×104Ω=330KΩ表示：27×105Ω=2.7MΩB.色环表示法:颜色黑棕红橙黄绿蓝紫灰白金银一二环0123456789三环10010110210310410510610710810910-110-2四环±5%±10%C．以上为色环电阻的色环及表示相应的数字，其中第一二环为有效数值，第三环为倍率，第四环为误差。例如：红棕红金阻值为21×102Ω=2.1KΩ±5%D.精密电的读法为第一、二、三色环为有效数字，第四环为倍率，第五环为误差，其误差值为：棕色为：±1%；红色为：±2%；绿色为：±0.25%；3342753/19紫色为：±0.1%;白色为:+50%-20%,无色为±20%.E:在认识电阻时,色环由密到疏的顺序认例如：红棕红棕棕阻值为212×101Ω=2.12KΩ±1%7、电阻数字表示法与色环表示法的相互运算：A．7．6KΩ±5%用色环表示为：紫蓝红金B．7．61KΩ±1%用色环表示为：紫蓝棕棕棕C．820KΩ用四色环及五金色环表示（四色环误差为金，五色环误差为棕）四色环：灰红黄金五色环：灰红黑橙棕。二、电容：A、种类：按极性可分为有极性电容和无极性电容，其中常用的有极性电容为电解电容和钽质电容，无极性电容为陶瓷电容（又称瓷片电容）和塑胶电容（又称麦拉电容）。B、电容用字母表示为：CC、电容的特性：隔直通电。D、电容的作用为：用于贮存电荷的元件，贮存电量充电放电、滤波、旁路等。E、电容的单位及换算分式：1．电容的单位：基本单位为法拉（F），常用的有微法（UF），皮法（PF）。2．换算公式为：1F=103mF=106uF=109nF=1012PFF、电解电容的参数（EC）：电解电容有三个基本参数：容量、耐压系数、温度系数，其中10uF为电容容量，50V为耐压系数，105℃为温度系数，电解电容的特点4/19是容量大，漏电大、耐压底；按其制作材料又分为铝电解电容及钽质电解电容。前者体积大，损耗大，后者体积小，损耗小，性能稳定。极性区分：长脚为正，短脚为负：负极有一条灰带，常用单位为uF级。G、陶瓷电容：（CC）：如图：上图为电容中常用的陶瓷电容，其中有一横的为50V，二横的为100V，而没有一横的为500V，容量值为0.022uF.换算223J电容容量值为：22×103PF=0.022uF“J”表示误差.±5%H、麦拉电容（MC）：常用的麦拉电容其表示法如：103J，表示容量为10nF,J为误差±5%,耐压值为500V.I、色环电容（卧式）：材料一般不聚脂类，体积小，数值与电阻读法相近，但后面单位为PF，例如：1棕红黄银容量为0.12uF误差为:±10%色环电容与色环电阻的区别：A、色环电容本体底色一般为淡黄色或红色；中间部分又两端略高，而色环电阻一般一端隆起，中间部分略低。L、电容常用字母代表误差为：B：±0.1%C:±0.25%D:±0.5%F:±1%G:±2%J:±5%K:±10%M:±20%N:±30%Z:＋80%-20%.电容耐压值对照表：1A10V1C16V1D20V1E25V1V35V1H50V1J63V2A100V2C160V2D200V2E250V2V350V2H500V2J630V3A1000V3C1600V3D2000V...
