光伏发电系统方案概要VIP专享VIP免费

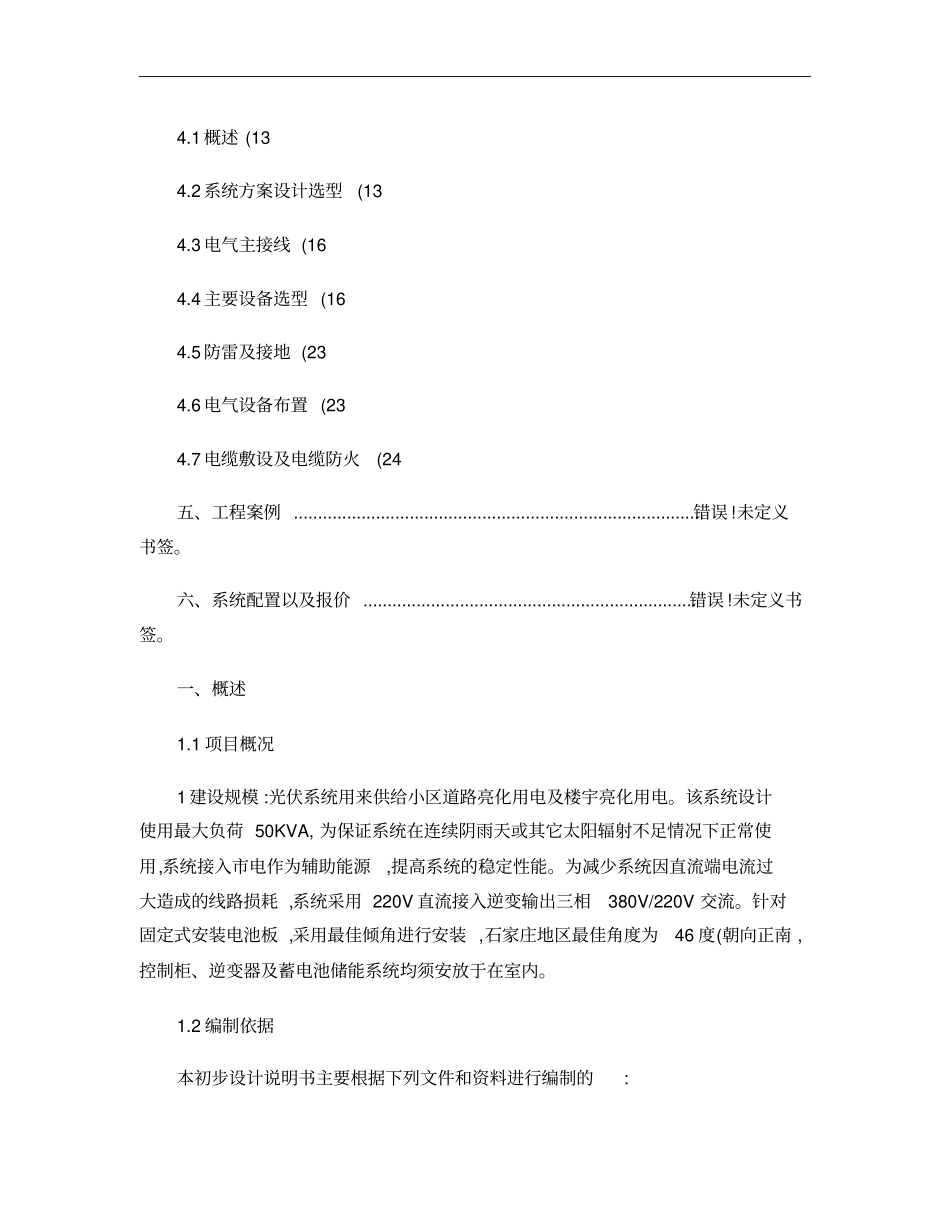

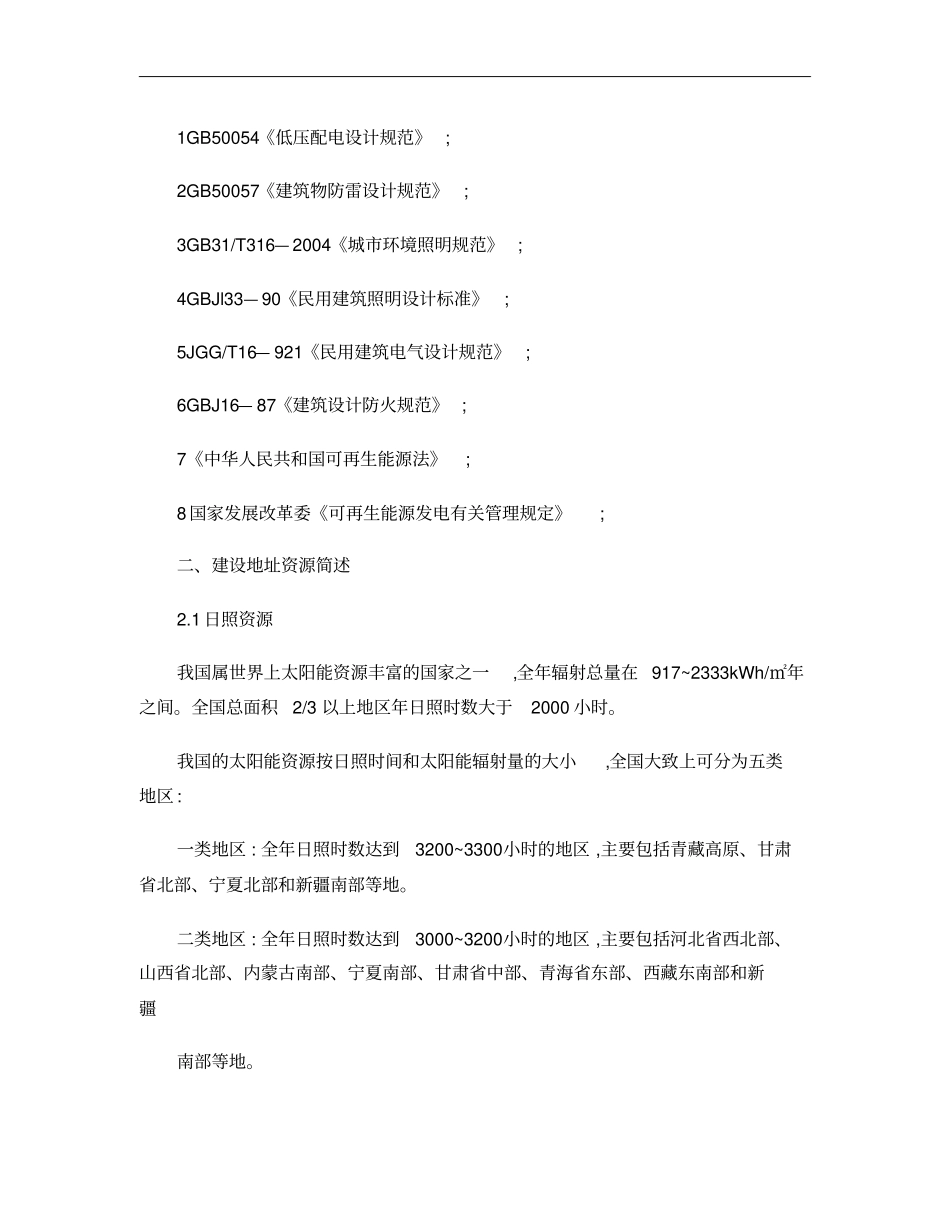

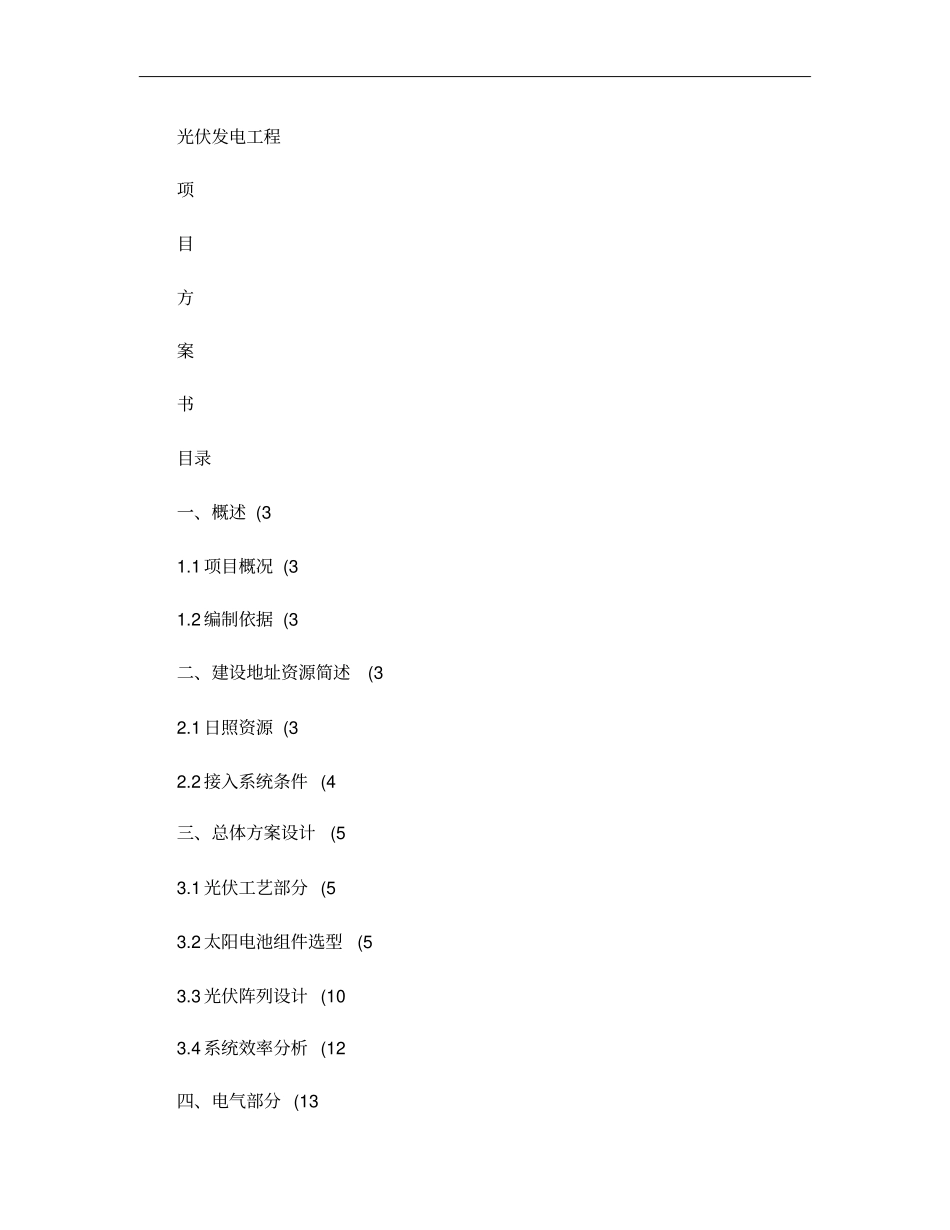

光伏发电工程项目方案书目录一、概述(31.1项目概况(31.2编制依据(3二、建设地址资源简述(32.1日照资源(32.2接入系统条件(4三、总体方案设计(53.1光伏工艺部分(53.2太阳电池组件选型(53.3光伏阵列设计(103.4系统效率分析(12四、电气部分(134.1概述(134.2系统方案设计选型(134.3电气主接线(164.4主要设备选型(164.5防雷及接地(234.6电气设备布置(234.7电缆敷设及电缆防火(24五、工程案例.....................................................................................错误!未定义书签。六、系统配置以及报价.....................................................................错误!未定义书签。一、概述1.1项目概况1建设规模:光伏系统用来供给小区道路亮化用电及楼宇亮化用电。该系统设计使用最大负荷50KVA,为保证系统在连续阴雨天或其它太阳辐射不足情况下正常使用,系统接入市电作为辅助能源,提高系统的稳定性能。为减少系统因直流端电流过大造成的线路损耗,系统采用220V直流接入逆变输出三相380V/220V交流。针对固定式安装电池板,采用最佳倾角进行安装,石家庄地区最佳角度为46度(朝向正南,控制柜、逆变器及蓄电池储能系统均须安放于在室内。1.2编制依据本初步设计说明书主要根据下列文件和资料进行编制的:1GB50054《低压配电设计规范》;2GB50057《建筑物防雷设计规范》;3GB31/T316—2004《城市环境照明规范》;4GBJl33—90《民用建筑照明设计标准》;5JGG/T16—921《民用建筑电气设计规范》;6GBJ16—87《建筑设计防火规范》;7《中华人民共和国可再生能源法》;8国家发展改革委《可再生能源发电有关管理规定》;二、建设地址资源简述2.1日照资源我国属世界上太阳能资源丰富的国家之一,全年辐射总量在917~2333kWh/㎡年之间。全国总面积2/3以上地区年日照时数大于2000小时。我国的太阳能资源按日照时间和太阳能辐射量的大小,全国大致上可分为五类地区:一类地区:全年日照时数达到3200~3300小时的地区,主要包括青藏高原、甘肃省北部、宁夏北部和新疆南部等地。二类地区:全年日照时数达到3000~3200小时的地区,主要包括河北省西北部、山西省北部、内蒙古南部、宁夏南部、甘肃省中部、青海省东部、西藏东南部和新疆南部等地。三类地区:全年日照时数达到2200~3000小时的地区,主要包括山东省、河南省、河北省东南部、山西省南部、新疆北部、吉林省、辽宁省、云南省、陕西省、甘肃省东南部、广东省南部、福建省南部、江苏省北部和安徽省北部等地。四类地区:全年日照时数达到1400~2200小时的地区,主要是长江中下游,福建省、浙江省和广东省的一部分地区,此类地区的特点是:春夏多雨或阴天,秋冬季太阳能资源较丰富。五类地区:全年日照时数达到1000~1400小时的地区,主要包括四川省、贵州省两省。此区是我国太阳能资源较少的地区。一、二、三类地区,年日照时数大于2000h,是我国太阳能资源丰富或较丰富的地区,面积约占全国总面积的2/3以上,具有利用太阳能的良好条件。四、五类地区虽然太阳能资源条件较差,但仍有一定的利用价值。如图2-1图2-1全国太阳能资源分布图项目所在地2.2接入系统条件本工程采用低压交流380V输出的方式。用户可以直接在交流输出端通过配电接入负载即可。该系统灵活方便,并配备了市电进行补充,保证系统安全稳定运行。三、总体方案设计3.1光伏工艺部分3.1.1设计依据建筑结构平、立、剖面图,电气施工图等资料。国家颁布的有关的技术标准及行业技术标准、法规及规范的有效版本。3.1.2设计原则本项目装机容量55.35kW,采用单晶硅太阳能电池组件270块固定式安装,安装倾角为朝南46度。3.1.3设计内容本项目光伏工艺设计内容包括太阳电池组件的选型,光伏阵列设计,系统效率分析,系统发电量计算,光伏工艺总平面布置,支架设计。3.2太阳电池组件选型太阳能光伏发电系统是利用光生伏打效应原理制成的太阳能电池将太阳能直接转换成电能的。工作原理的基础是半导体p-n结光生伏打效应,简言之,就是当物体内的电荷分布状态发生变化而产生电动势和电流的一种效应。当太阳光或其它光照射半导体p-n结时,就会在p-n结的两边出现电压,叫做光生电压。这种现象就是著名的光生伏打效应。使p-n结短...
