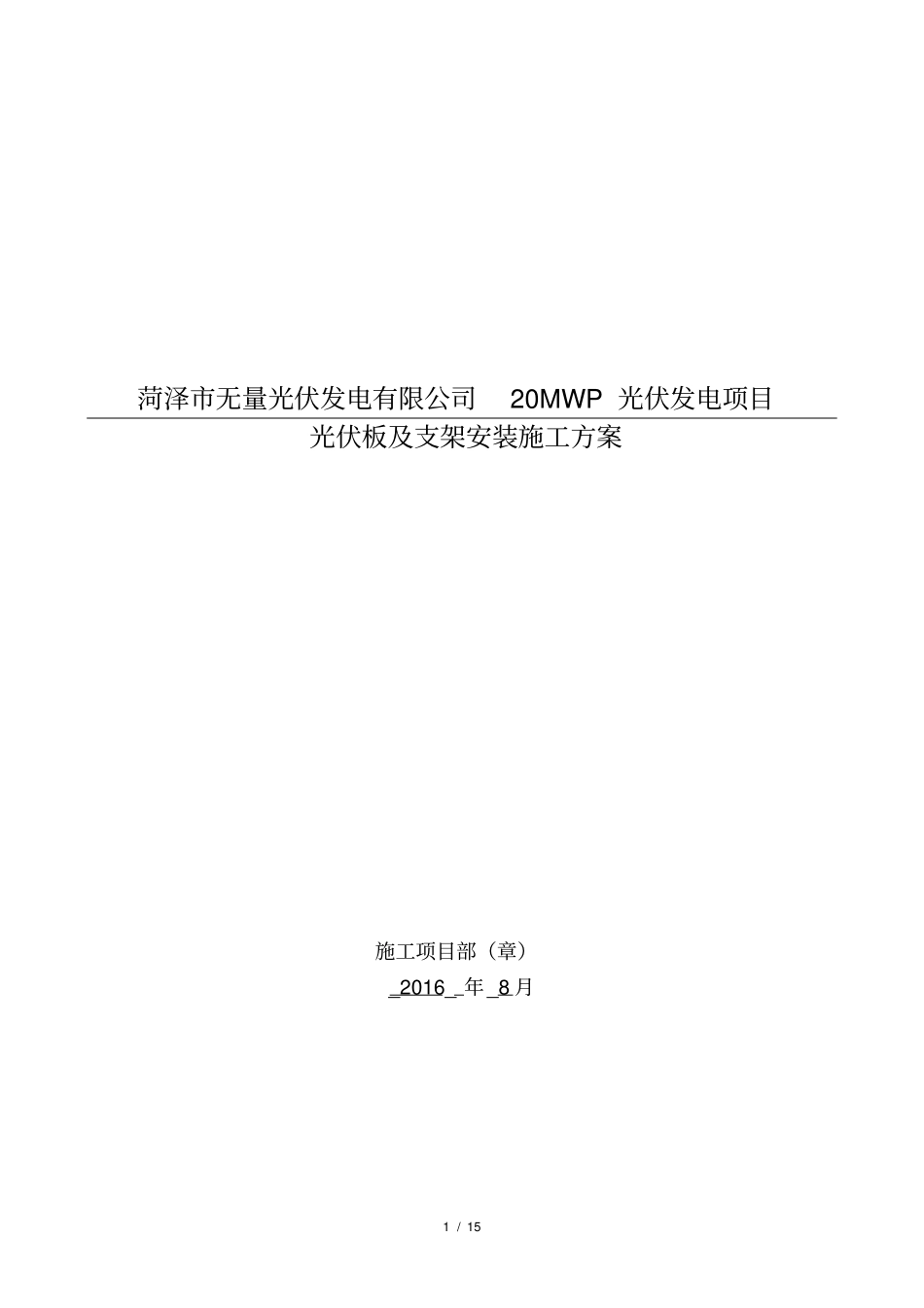

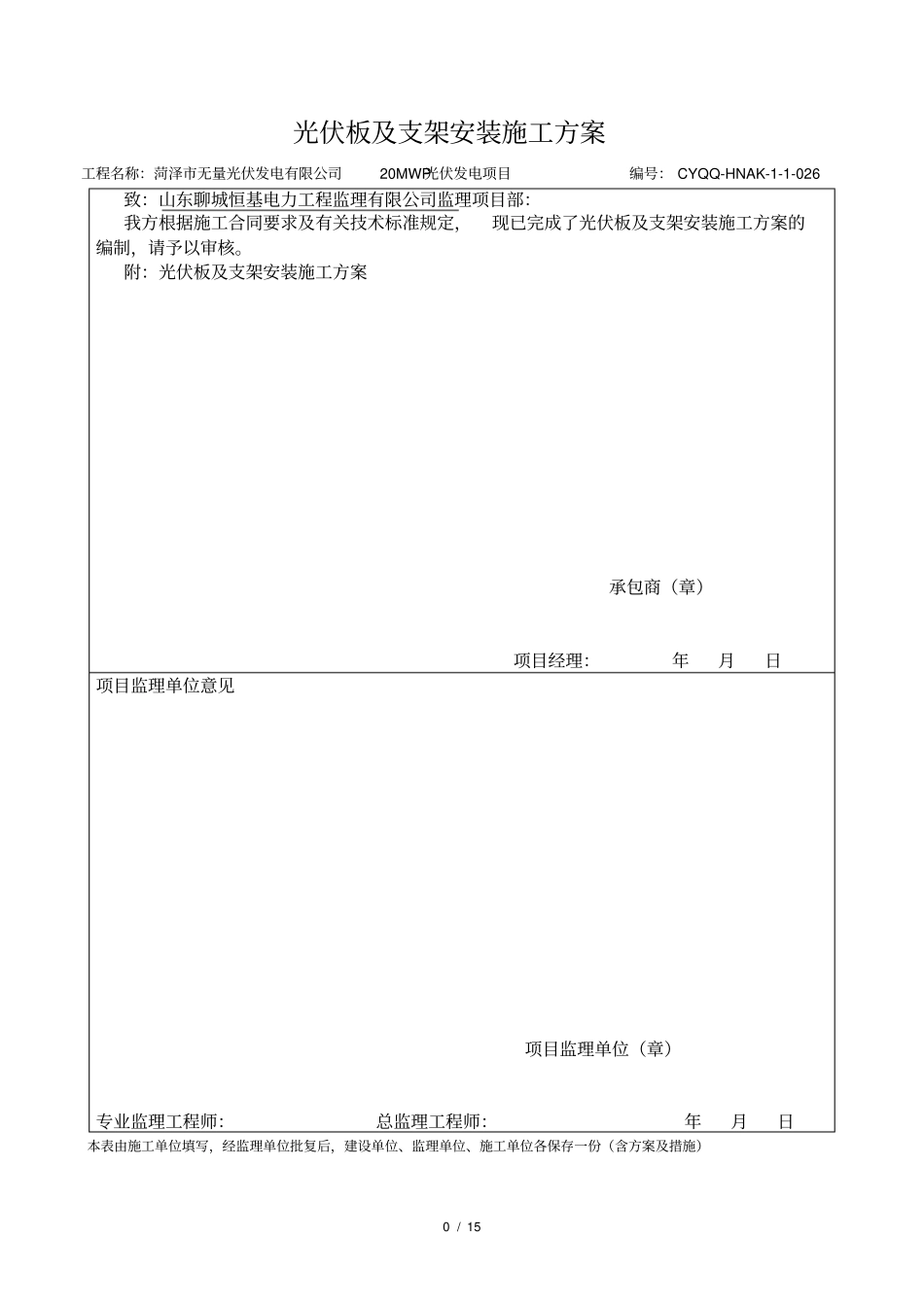

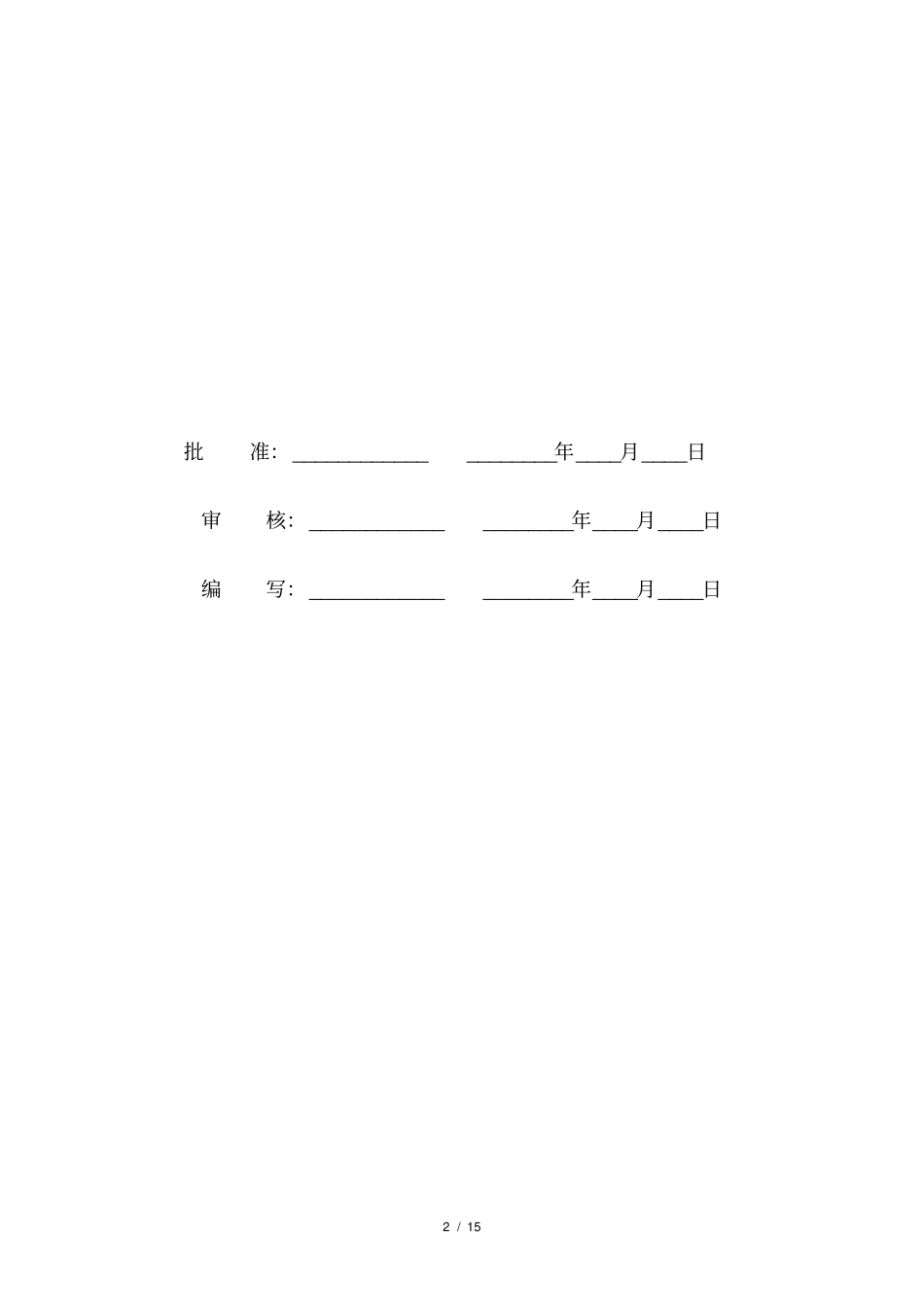

0/15光伏板及支架安装施工方案工程名称：菏泽市无量光伏发电有限公司20MWP光伏发电项目编号：CYQQ-HNAK-1-1-026致：山东聊城恒基电力工程监理有限公司监理项目部：我方根据施工合同要求及有关技术标准规定，现已完成了光伏板及支架安装施工方案的编制，请予以审核。附：光伏板及支架安装施工方案承包商（章）项目经理：年月日项目监理单位意见项目监理单位（章）专业监理工程师：总监理工程师：年月日本表由施工单位填写，经监理单位批复后，建设单位、监理单位、施工单位各保存一份（含方案及措施）1/15菏泽市无量光伏发电有限公司20MWP光伏发电项目光伏板及支架安装施工方案施工项目部（章）_2016_年_8月2/15批准：____________________年____月____日审核：____________________年____月____日编写：____________________年____月____日3/15一、编制依据1．山东奥翔电力工程设计咨询有限公司2．我国现行相关的施工验收规范和操作规程3．我国现行的安全生产、文明施工、环保及消防等有关规定4．中环公司项目管理手册5．中环公司现有同类工程的施工经验，技术力量和机械化施工能力。本工程执行的规范有：《建筑结构荷载规范》（GBJ50009－2001）《建筑抗震设计规范》（GBJ50011－2001）《钢结构设计规范》（GB50017－2003）《碳素结构钢》（GB700－88）《优质碳素结构钢》（GB/T699－1999）《钢结构工程施工质量验收规范》GB50205-2001《钢结构工程质量检验评定标准》（GB50221－95）《网架结构设计与施工规程》（JGJ7－91）《钢结构高强螺栓连接的设计、施工通用验收规程》（JGJ82－91）二、施工管理目标1．质量目标确保工程达到设计及使用要求，工程质量达到国家建安工程质量检验评定标准中的优良标准，一次验收合格率100%。2．工期目标本工程计划总工期为90天。计划开工日期2016年08月12日，计划竣工日期2016年12月27日。3.安全目标确保无重大安全事故发生，轻伤频率控制在1‰以内。三、施工准备(一)、技术准备1．认真审核、熟悉施工图纸，做好图纸会审。2．对施工班组进行有针对性的技术、安全交底。3．根据工程实际情况划分施工区域,并以此为依据确定劳动力，具体细化到每道工序的作4/15业部位及作业时间。4．根据工程的需要选派熟练工人。特殊工种操作人员必须持证上岗。(二)、施工机械设备准备施工过程中实行机械化，可以减轻劳动强度，提高劳动生产率，有利于加快施工速度，保证施工质量。在施工过程中，施工方法的选择和施工机具的选择是紧密相连的，所以，在选择施工机具时，我们还要从现场施工的角度考虑到：施工方法的技术先进性与经济合理性的统一；施工机械的适用性与多用性的兼顾，尽可能充分发挥施工机械的效率和利用程度。在此基础上，我们将选择如下主要施工机具运用到本工程中：2.1测量仪器选用序号名称数量备注1经纬仪DJ21垂直度2水准仪Z31测标高、找平2.2安装设备选用序号名称规格/型号数量１汽车吊25吨1台2专用工具8付3气割设备1套4电焊机逆变5台5钢卷尺若干6板手若干7电源线及尼龙钢丝绳若干8千斤顶2只9电钻1把10切割机125型1台5/15(三)、劳动力计划根据工程特点计划安排如下：各工种劳动力按动态管理，根据工程进展情况调整。序号工种人数负责内容1施工队长1现场作业指挥安全员1现场安全监督质量员1现场质量监督2安装工30钢结构、光伏板安装3测量工2测量、校正定位4电焊工5焊接5电工1现场电管理6起重工1吊装7辅助工10搬运、电缆放线等四、施工工序及主要施工工艺(一)、施工工序施工前的准备施工方案编制施工技术及安全交底轴线定位及测量放线钢构尺寸复查钢构架组合钢构架验收光伏组件安装(二)钢构安装施工方法及工艺主要抓好测量定位工作和节点连接工作。1．测量为了能满足结构安装的精度，又能满足工程的施工进度，测量仪器的选择和测量方案的简便可靠至关重要。⑴检查、放线、标高设置(a).复校定位应使用轴线控制点和测量轴线的基准点。(b).处理基础表面杂物,在基础表面弹出柱列纵横轴线。⑵测量放线对所需的控制线进行测放，并将其引出保证通视。⑶在安装前对钢构件应按有关规定进行外形尺寸的检测。⑷纵、横向轴线测量根据全站仪确定定位点，控制点...
