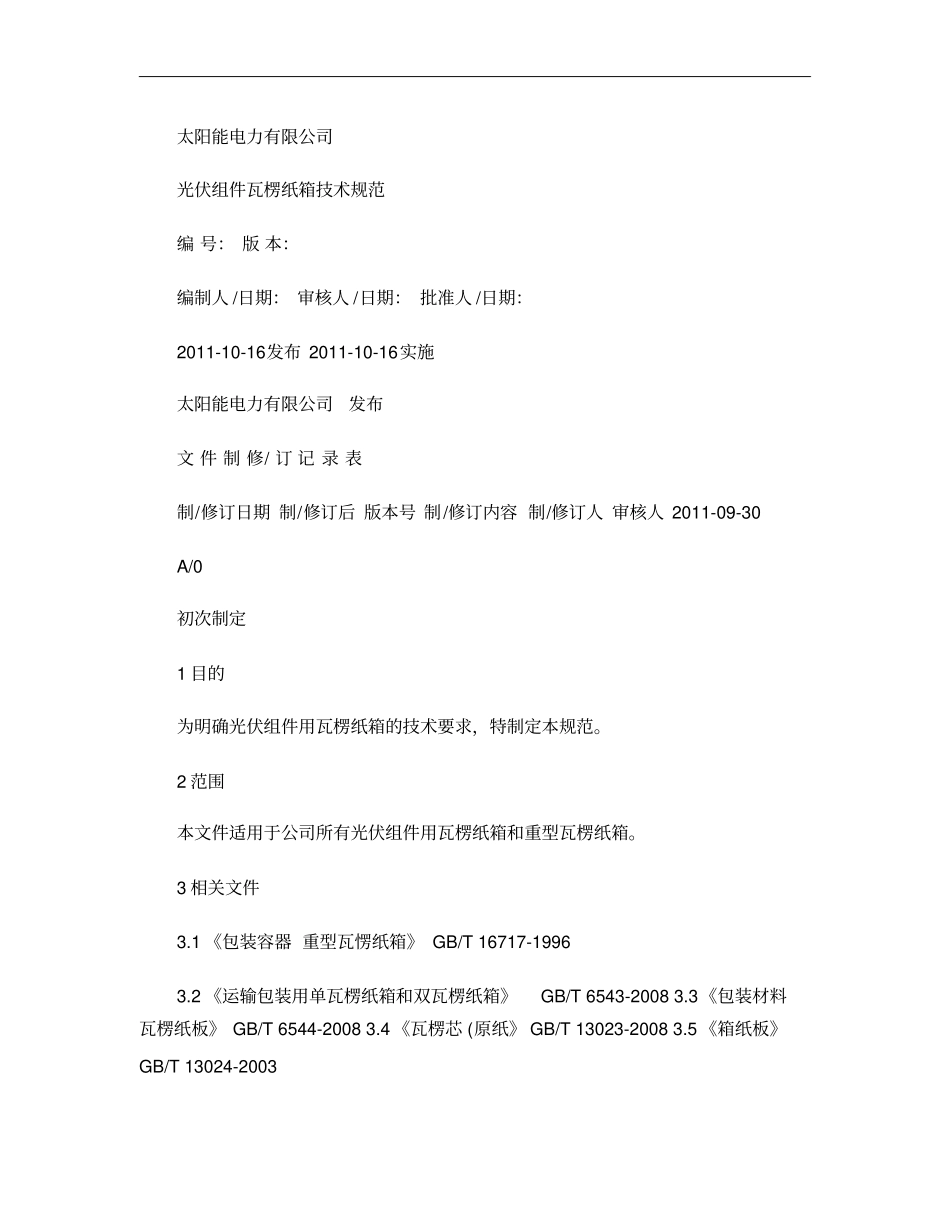

太阳能电力有限公司光伏组件瓦楞纸箱技术规范编号：版本：编制人/日期：审核人/日期：批准人/日期：2011-10-16发布2011-10-16实施太阳能电力有限公司发布文件制修/订记录表制/修订日期制/修订后版本号制/修订内容制/修订人审核人2011-09-30A/0初次制定1目的为明确光伏组件用瓦楞纸箱的技术要求，特制定本规范。2范围本文件适用于公司所有光伏组件用瓦楞纸箱和重型瓦楞纸箱。3相关文件3.1《包装容器重型瓦愣纸箱》GB/T16717-19963.2《运输包装用单瓦楞纸箱和双瓦楞纸箱》GB/T6543-20083.3《包装材料瓦楞纸板》GB/T6544-20083.4《瓦楞芯(原纸》GB/T13023-20083.5《箱纸板》GB/T13024-20033.6《瓦楞纸板厚度的测定法》GB/T6547-19983.7《纸和纸板试样的采取及试样纵横向、正反面的测定》GB/T450-20083.8《包装运输包装件基本试验第2部分温湿度调节处理》GB/T4857.2-20053.9《硬质直方体运输包装尺寸系列》GB/T4892-20083.10《瓦楞纸板耐破强度的测定法》GB/T6545-19983.11《包装运输包装件压力试验方法》GB/T4857.4-923.12《包装运输包装件跌落试验方法》GB/T4857.5-923.13《出口商品运输包装瓦楞纸箱检验规程》SN/T0262-933.14《纸、纸板和纸浆分析试样水分的测定》GB/T462-20084定义4.1综合尺寸：瓦楞纸箱内尺寸的长、宽、高之和。4.2重型瓦楞纸箱：内装物质量大于55Kg或综合尺寸大于2500mm，用于运输包装的瓦楞纸箱。4.3本文件执行ISO9001标准中的术语和定义中明文规定的条款。5职责5.1产品工程部：负责制定、更新此文件。5.2质量部：依照标准制定相应检验指导书。5.3采购部：将标准传递至供应商，并与供应商签订技术协议。6环境本文件执行ISO14001标准中明文规定的条款。7职业健康安全本文件执行OHSAS18001标准中明文规定的条款。8管理内容8.1技术规范8.1.1瓦楞纸箱所用瓦楞纸板技术要求8.1.1.1结构、分类及分等瓦楞纸板的结构、分类及分等符合GB/T6544-2008的要求。8.1.1.2楞型结构及其尺寸UV型瓦楞纸板的楞型结构及尺寸符合GB/T6544-2008的规定，见表1。表1瓦楞纸板楞高、楞宽及楞数楞型楞高h/mm楞宽t/mm楞数/（个/300mm）34±341±350±493±68.1.1.3厚度瓦楞纸板厚度应高于表1所规定的相应棱高的下限值之和。8.1.1.4材料a）瓦楞纸板所用材料的定量及质量水平应根据瓦楞纸板耐破强度和边压强度的要求选择符合GBT13024和GBT13023中的相关质量水平等级的材料。b）采用淀粉粘合剂或其他具有同等效果的粘合剂。8.1.1.5外观质量按照GB/T6544-2008的规定，瓦楞纸板不应有缺材、薄边，切边应整齐、粘合牢固，表面清洁、平整，在每1m的单张瓦楞纸板上，不应有大于20mm的翘曲。8.1.2瓦楞纸箱外观要求8.1.2.1箱面印刷图文正确、清晰、墨色深浅一致、位置准确，不应有明显偏斜。8.1.2.2箱体方正，表面不允许有明显的损坏和污迹，箱面不得有拼接。8.1.3钉合8.1.3.1纸箱钉合应使用带镀层（铜、锌）的低碳钢扁丝，扁丝不应有锈斑、剥层、龟裂或其他使用上的缺陷。8.1.3.2纸箱接缝应钉牢、钉透，不得有叠钉、缺钉、翘钉、断钉、曲钉、不转角等缺陷。8.1.3.3纸箱接头钉合搭接舌边的宽度为35~50mm.采用斜钉或横钉钉合，且箱钉应沿搭结舌边的中线钉合。8.1.3.4箱钉排列整齐、均匀，头尾钉距顶、底面压痕线不大于25mm。8.1.4粘合纸箱接头所使用的粘合剂应是乙酸乙烯乳液或具有同等效果的其他粘合剂；接头舌边宽度适度，粘合剂涂布充分、均匀，粘合牢固。8.1.5压痕压痕深浅一致，折线居中，不应有破裂现象；箱壁不允许有多余的压痕线，压痕线宽度值的规定如下：a）凹凸式压痕线宽度：六层以下瓦楞纸箱的压痕线宽度不大干17mm；七层瓦楞纸箱的压痕线宽度不大于20mm。b）偏置式压痕线宽度：箱内面的压痕线与箱外面的压痕线的偏置间距不大于20mm。8.1.6裁切刀口刀口光洁，切断口表面裂损宽度不超过8mm。8.1.7箱角纸箱成型后箱体各角无明显的漏洞或包角。8.1.8纸箱规格纸箱规格用内尺寸的长（L）×宽（B）×高（H）表示；纸箱内尺寸偏差遵循技术图纸的具体要求，未注偏差按照GB/T16717-1996执行，见表2：表2纸箱内尺寸偏差综合尺寸四层复合重型瓦楞纸箱五层重型瓦楞纸箱六层复合重型瓦楞纸箱七层复合重...
