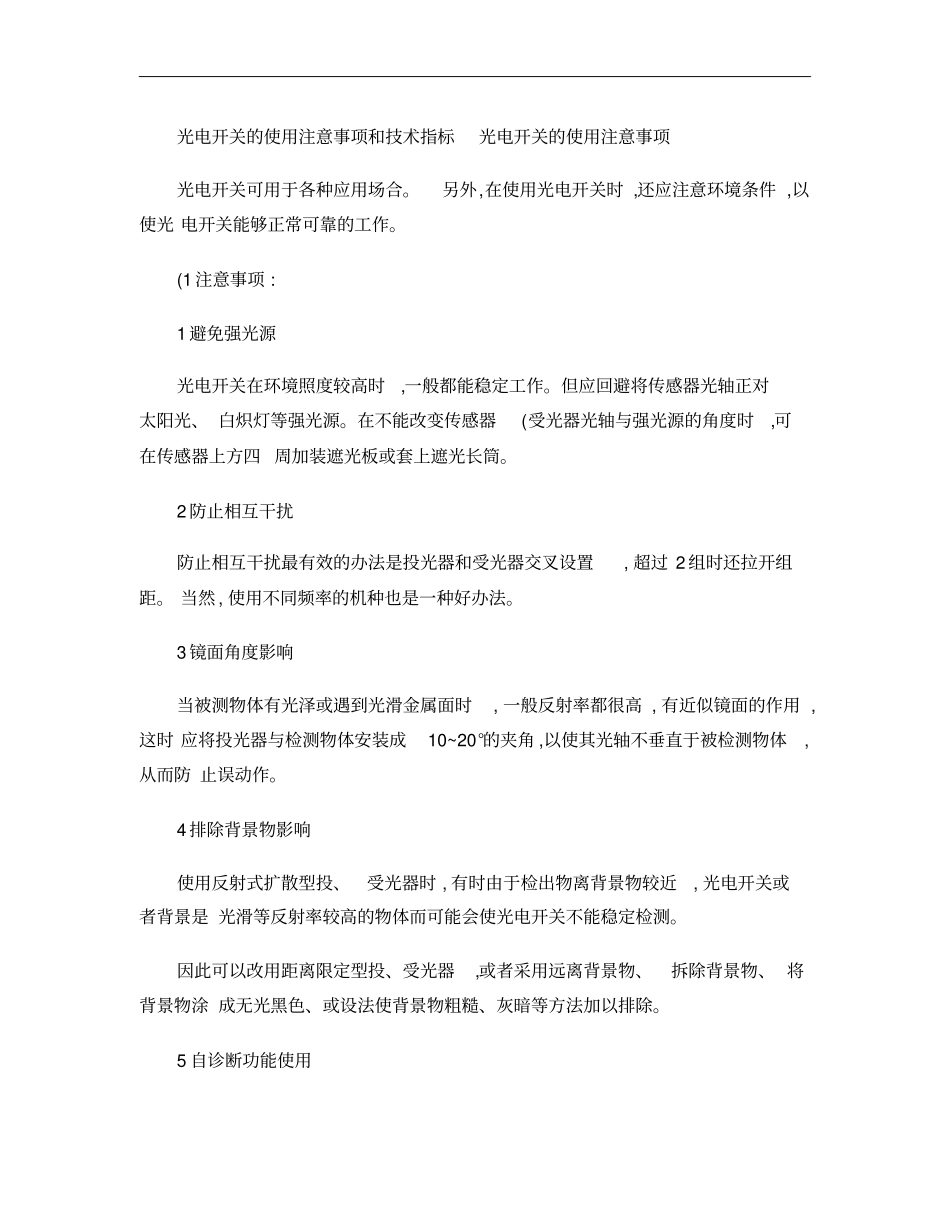

光电开关的使用注意事项和技术指标精_第1页
1/5

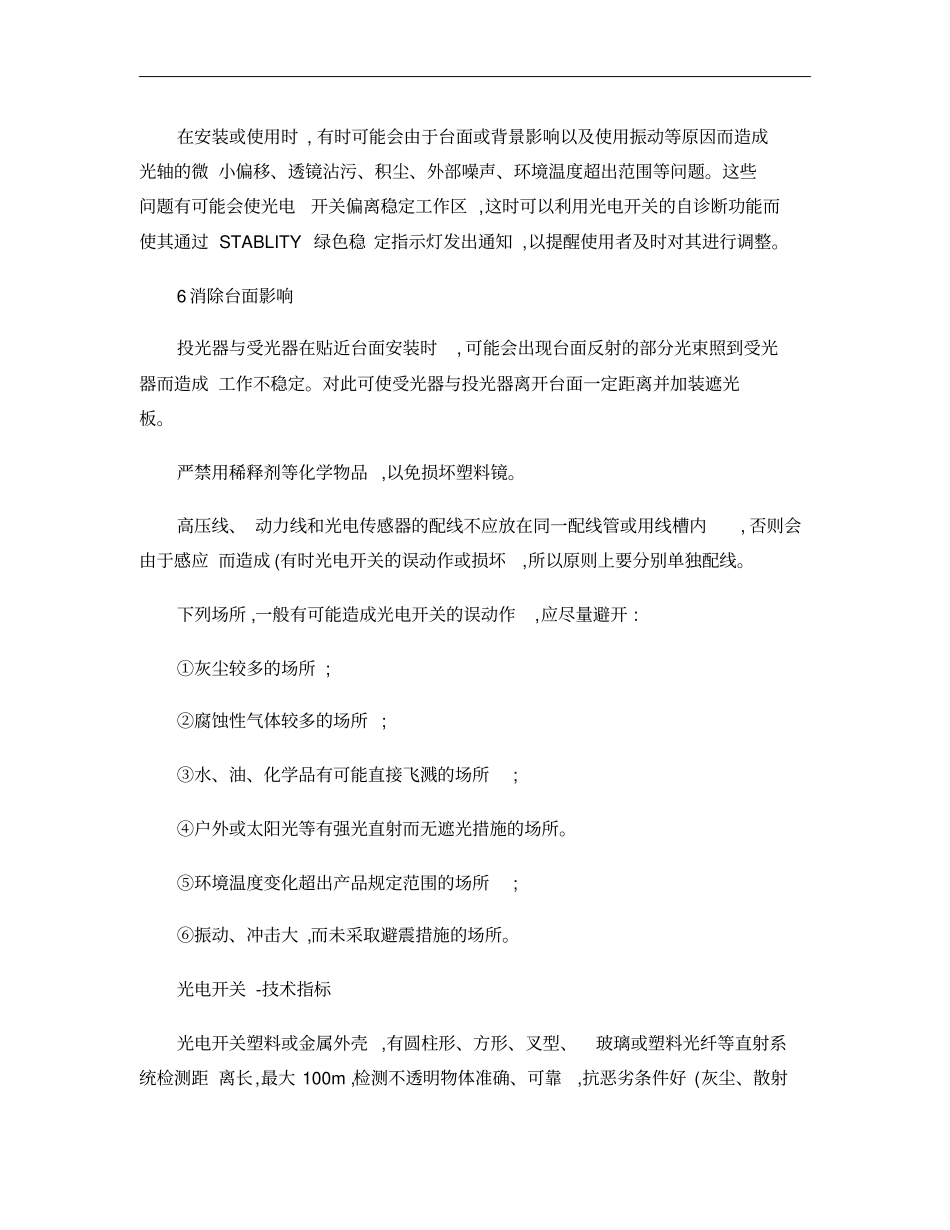

光电开关的使用注意事项和技术指标精_第2页
2/5

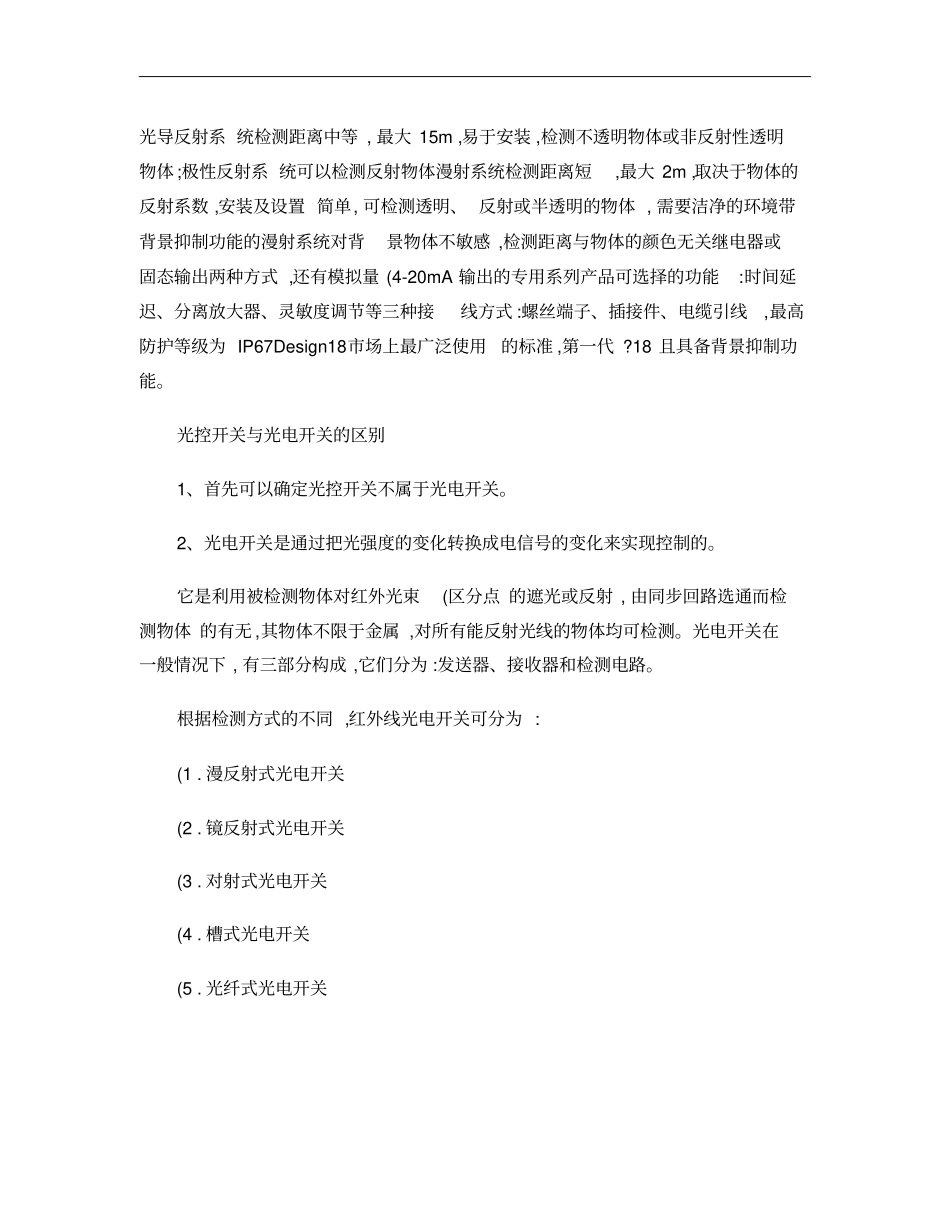

光电开关的使用注意事项和技术指标精_第3页
3/5
光电开关的使用注意事项和技术指标光电开关的使用注意事项光电开关可用于各种应用场合。另外,在使用光电开关时,还应注意环境条件,以使光电开关能够正常可靠的工作。(1注意事项:1避免强光源光电开关在环境照度较高时,一般都能稳定工作。但应回避将传感器光轴正对太阳光、白炽灯等强光源。在不能改变传感器(受光器光轴与强光源的角度时,可在传感器上方四周加装遮光板或套上遮光长筒。2防止相互干扰防止相互干扰最有效的办法是投光器和受光器交叉设置,超过2组时还拉开组距。当然,使用不同频率的机种也是一种好办法。3镜面角度影响当被测物体有光泽或遇到光滑金属面时,一般反射率都很高,有近似镜面的作用,这时应将投光器与检测物体安装成10~20°的夹角,以使其光轴不垂直于被检测物体,从而防止误动作。4排除背景物影响使用反射式扩散型投、受光器时,有时由于检出物离背景物较近,光电开关或者背景是光滑等反射率较高的物体而可能会使光电开关不能稳定检测。因此可以改用距离限定型投、受光器,或者采用远离背景物、拆除背景物、将背景物涂成无光黑色、或设法使背景物粗糙、灰暗等方法加以排除。5自诊断功能使用在安装或使用时,有时可能会由于台面或背景影响以及使用振动等原因而造成光轴的微小偏移、透镜沾污、积尘、外部噪声、环境温度超出范围等问题。这些问题有可能会使光电开关偏离稳定工作区,这时可以利用光电开关的自诊断功能而使其通过STABLITY绿色稳定指示灯发出通知,以提醒使用者及时对其进行调整。6消除台面影响投光器与受光器在贴近台面安装时,可能会出现台面反射的部分光束照到受光器而造成工作不稳定。对此可使受光器与投光器离开台面一定距离并加装遮光板。严禁用稀释剂等化学物品,以免损坏塑料镜。高压线、动力线和光电传感器的配线不应放在同一配线管或用线槽内,否则会由于感应而造成(有时光电开关的误动作或损坏,所以原则上要分别单独配线。下列场所,一般有可能造成光电开关的误动作,应尽量避开:①灰尘较多的场所;②腐蚀性气体较多的场所;③水、油、化学品有可能直接飞溅的场所;④户外或太阳光等有强光直射而无遮光措施的场所。⑤环境温度变化超出产品规定范围的场所;⑥振动、冲击大,而未采取避震措施的场所。光电开关-技术指标光电开关塑料或金属外壳,有圆柱形、方形、叉型、玻璃或塑料光纤等直射系统检测距离长,最大100m,检测不透明物体准确、可靠,抗恶劣条件好(灰尘、散射光导反射系统检测距离中等,最大15m,易于安装,检测不透明物体或非反射性透明物体;极性反射系统可以检测反射物体漫射系统检测距离短,最大2m,取决于物体的反射系数,安装及设置简单,可检测透明、反射或半透明的物体,需要洁净的环境带背景抑制功能的漫射系统对背景物体不敏感,检测距离与物体的颜色无关继电器或固态输出两种方式,还有模拟量(4-20mA输出的专用系列产品可选择的功能:时间延迟、分离放大器、灵敏度调节等三种接线方式:螺丝端子、插接件、电缆引线,最高防护等级为IP67Design18市场上最广泛使用的标准,第一代?18且具备背景抑制功能。光控开关与光电开关的区别1、首先可以确定光控开关不属于光电开关。2、光电开关是通过把光强度的变化转换成电信号的变化来实现控制的。它是利用被检测物体对红外光束(区分点的遮光或反射,由同步回路选通而检测物体的有无,其物体不限于金属,对所有能反射光线的物体均可检测。光电开关在一般情况下,有三部分构成,它们分为:发送器、接收器和检测电路。根据检测方式的不同,红外线光电开关可分为:(1.漫反射式光电开关(2.镜反射式光电开关(3.对射式光电开关(4.槽式光电开关(5.光纤式光电开关3、光控开关,它的“开”和“关”是靠可控硅的导通和阻断来实现的,而可控硅的导通和阻断又是受自然光(区分点的亮度(或人为亮度的大小所控制的。该装置适合作为街道、宿舍走廊或其它公共场所照明灯,起到日熄夜亮的控制作用,以节约用电。4、光电开关应用的环境是影响其长期工作可靠性的重要条件。当光电开关工作于最大检测距离状态时,由于光学透镜会被环境中的污物粘住,甚至会被一些强酸性物质腐蚀,以至降低使用参数特性。但光控开关不受“检测距离”这一指标的影响。光电开关和...
