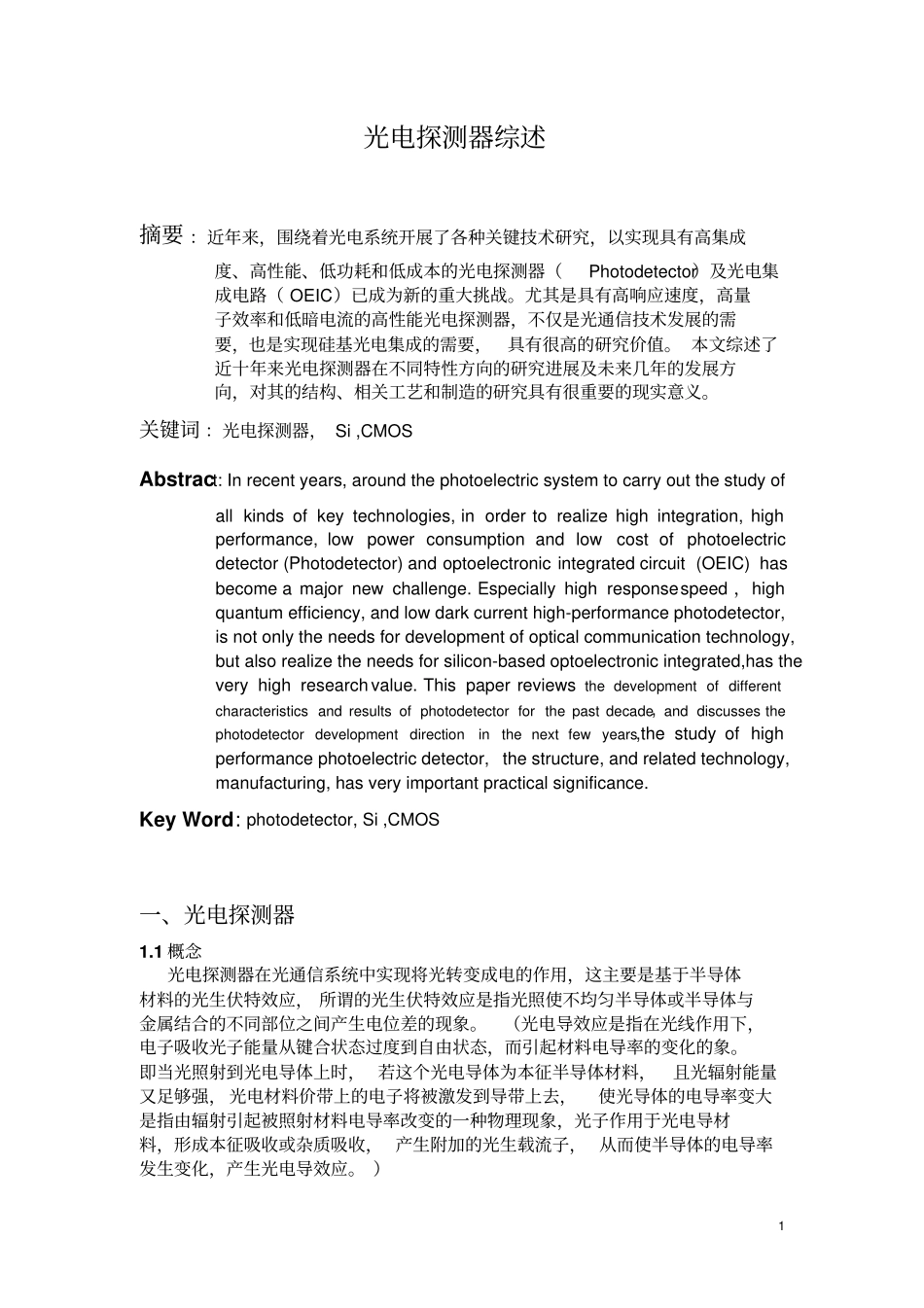

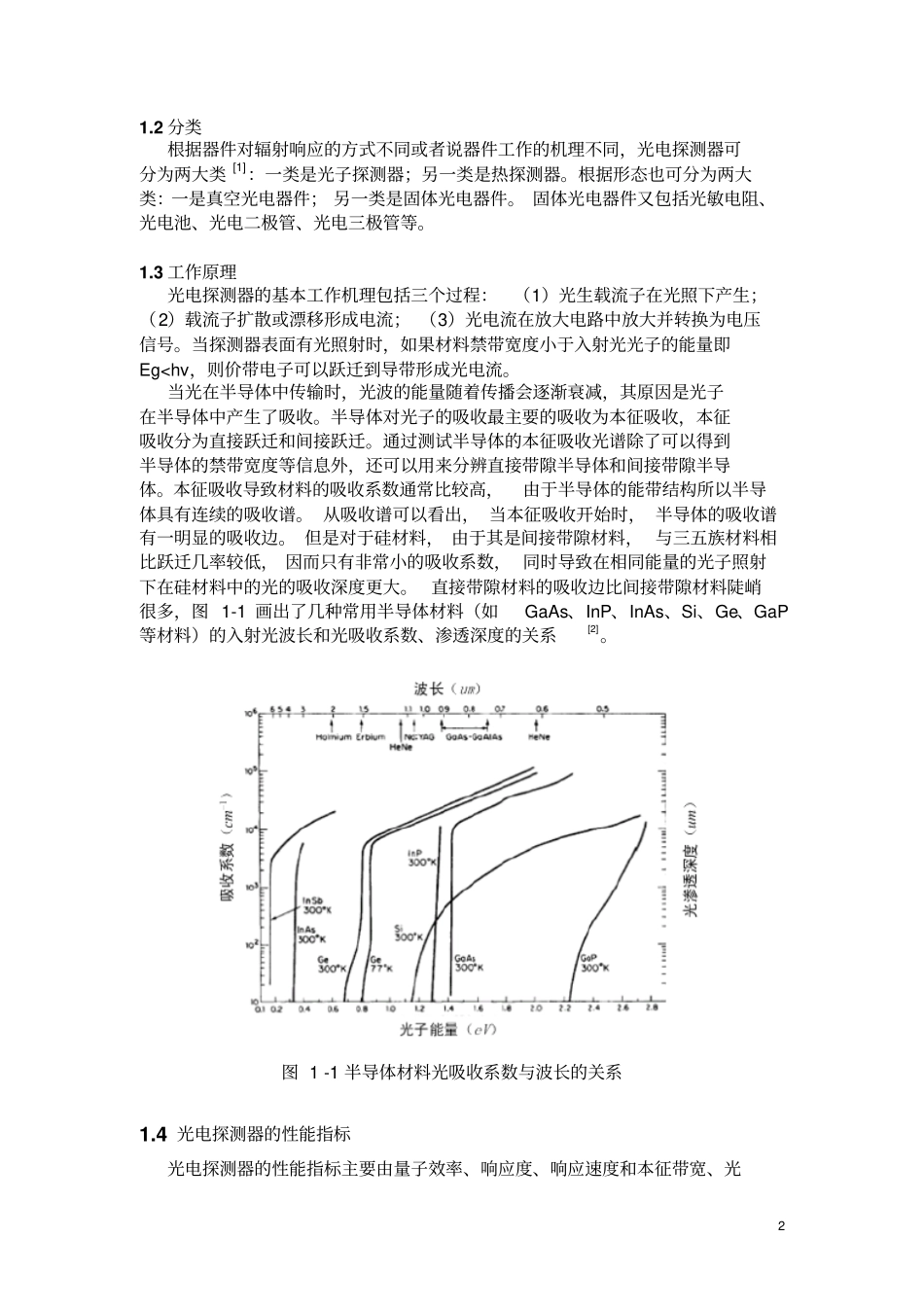

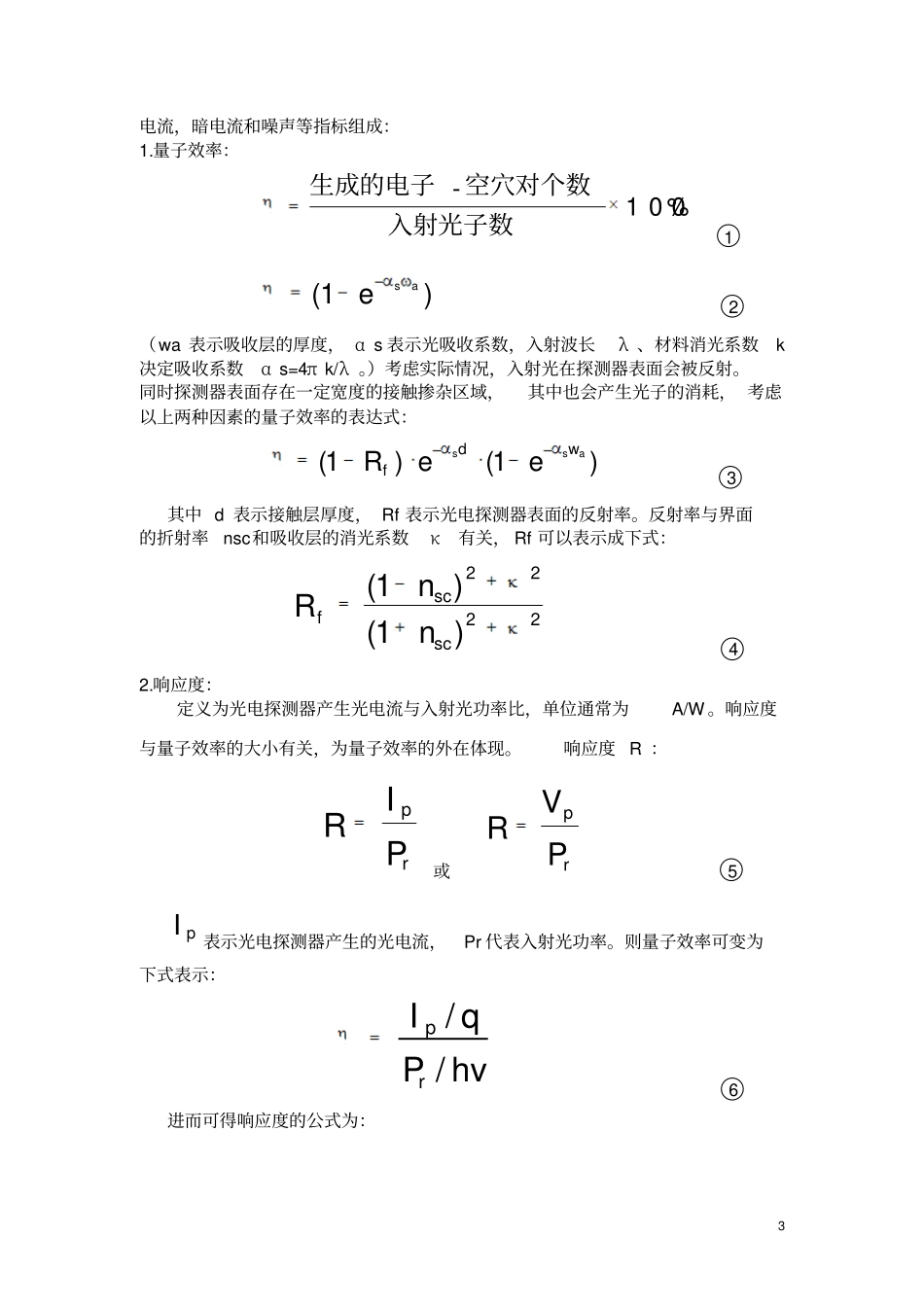

1光电探测器综述摘要：近年来，围绕着光电系统开展了各种关键技术研究，以实现具有高集成度、高性能、低功耗和低成本的光电探测器（Photodetector）及光电集成电路（OEIC）已成为新的重大挑战。尤其是具有高响应速度，高量子效率和低暗电流的高性能光电探测器，不仅是光通信技术发展的需要，也是实现硅基光电集成的需要，具有很高的研究价值。本文综述了近十年来光电探测器在不同特性方向的研究进展及未来几年的发展方向，对其的结构、相关工艺和制造的研究具有很重要的现实意义。关键词：光电探测器，Si,CMOSAbstract:Inrecentyears,aroundthephotoelectricsystemtocarryoutthestudyofallkindsofkeytechnologies,inordertorealizehighintegration,highperformance,lowpowerconsumptionandlowcostofphotoelectricdetector(Photodetector)andoptoelectronicintegratedcircuit(OEIC)hasbecomeamajornewchallenge.Especiallyhighresponsespeed，highquantumefficiency,andlowdarkcurrenthigh-performancephotodetector,isnotonlytheneedsfordevelopmentofopticalcommunicationtechnology,butalsorealizetheneedsforsilicon-basedoptoelectronicintegrated,hastheveryhighresearchvalue.Thispaperreviewsthedevelopmentofdifferentcharacteristicsandresultsofphotodetectorforthepastdecade,anddiscussesthephotodetectordevelopmentdirectioninthenextfewyears,thestudyofhighperformancephotoelectricdetector,thestructure,andrelatedtechnology,manufacturing,hasveryimportantpracticalsignificance.KeyWord:photodetector,Si,CMOS一、光电探测器1.1概念光电探测器在光通信系统中实现将光转变成电的作用，这主要是基于半导体材料的光生伏特效应，所谓的光生伏特效应是指光照使不均匀半导体或半导体与金属结合的不同部位之间产生电位差的现象。（光电导效应是指在光线作用下，电子吸收光子能量从键合状态过度到自由状态，而引起材料电导率的变化的象。即当光照射到光电导体上时，若这个光电导体为本征半导体材料，且光辐射能量又足够强，光电材料价带上的电子将被激发到导带上去，使光导体的电导率变大是指由辐射引起被照射材料电导率改变的一种物理现象，光子作用于光电导材料，形成本征吸收或杂质吸收，产生附加的光生载流子，从而使半导体的电导率发生变化，产生光电导效应。）21.2分类根据器件对辐射响应的方式不同或者说器件工作的机理不同，光电探测器可分为两大类[1]：一类是光子探测器；另一类是热探测器。根据形态也可分为两大类：一是真空光电器件；另一类是固体光电器件。固体光电器件又包括光敏电阻、光电池、光电二极管、光电三极管等。1.3工作原理光电探测器的基本工作机理包括三个过程：（1）光生载流子在光照下产生；（2）载流子扩散或漂移形成电流；（3）光电流在放大电路中放大并转换为电压信号。当探测器表面有光照射时，如果材料禁带宽度小于入射光光子的能量即Eg
