光缆传输线路施工技术规范VIP免费

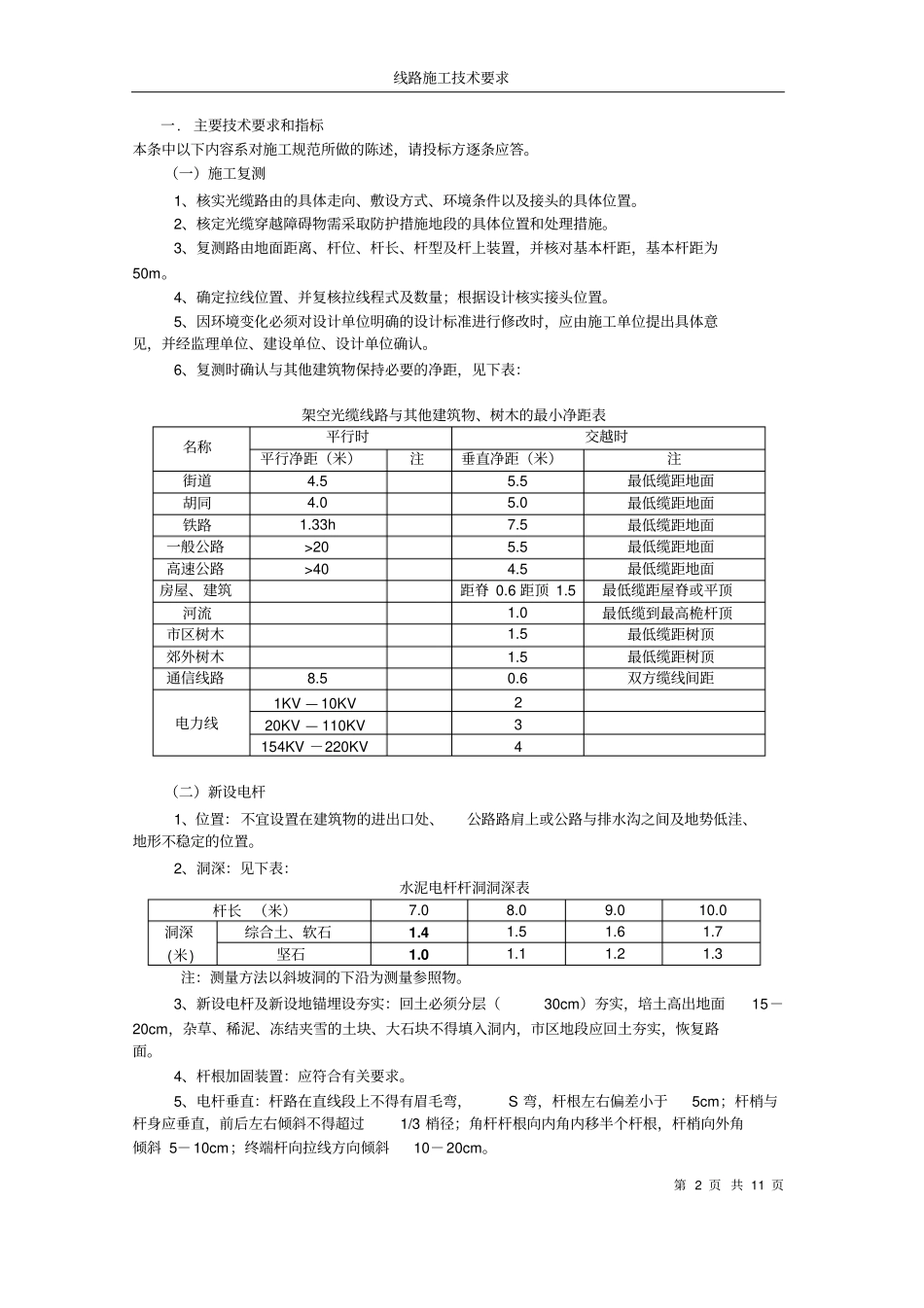

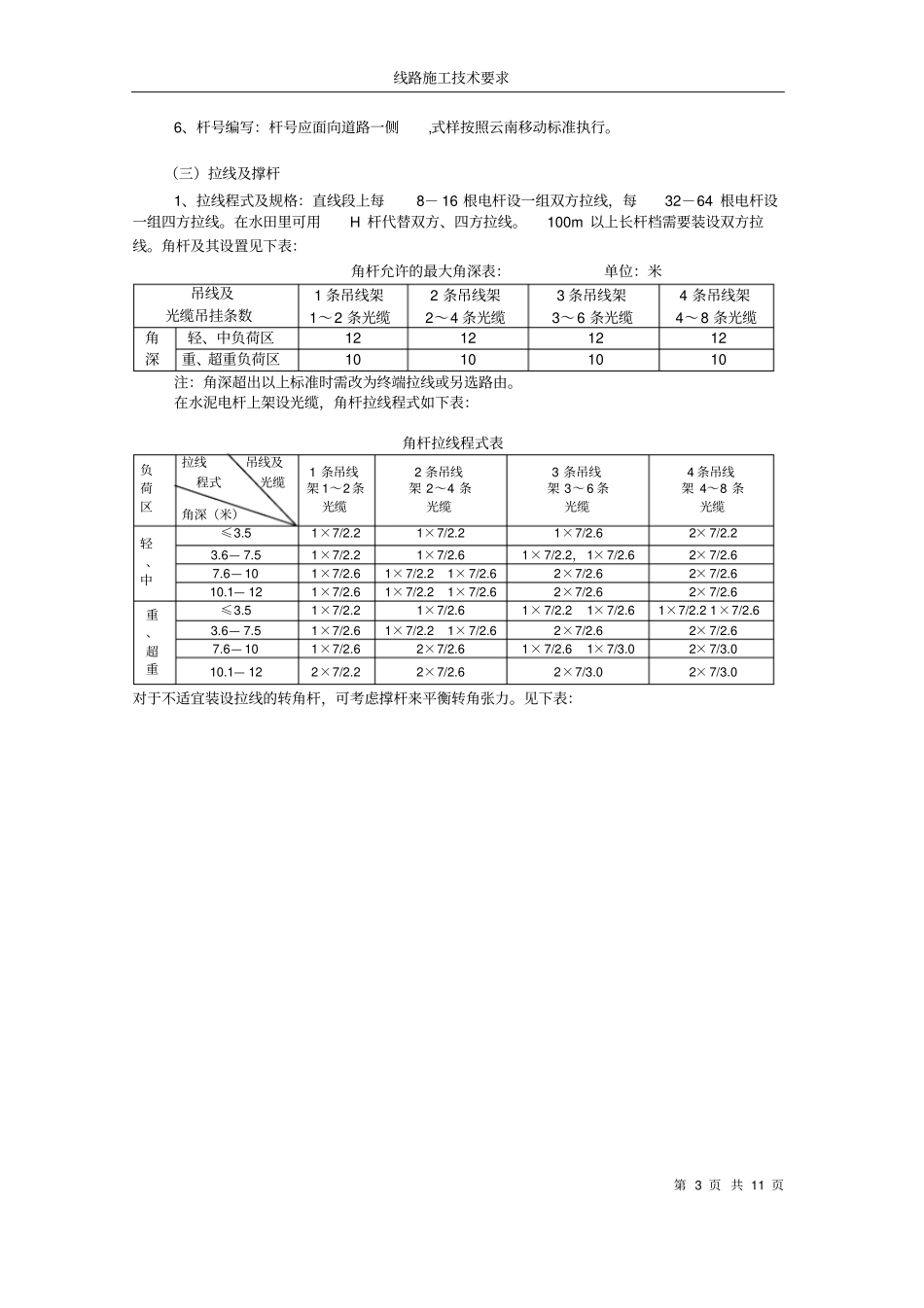

第1页共11页光缆传输线路施工技术规范2011年4月线路施工技术要求第2页共11页一.主要技术要求和指标本条中以下内容系对施工规范所做的陈述，请投标方逐条应答。（一）施工复测1、核实光缆路由的具体走向、敷设方式、环境条件以及接头的具体位置。2、核定光缆穿越障碍物需采取防护措施地段的具体位置和处理措施。3、复测路由地面距离、杆位、杆长、杆型及杆上装置，并核对基本杆距，基本杆距为50m。4、确定拉线位置、并复核拉线程式及数量；根据设计核实接头位置。5、因环境变化必须对设计单位明确的设计标准进行修改时，应由施工单位提出具体意见，并经监理单位、建设单位、设计单位确认。6、复测时确认与其他建筑物保持必要的净距，见下表：架空光缆线路与其他建筑物、树木的最小净距表名称平行时交越时平行净距（米）注垂直净距（米）注街道4.55.5最低缆距地面胡同4.05.0最低缆距地面铁路1.33h7.5最低缆距地面一般公路>205.5最低缆距地面高速公路>404.5最低缆距地面房屋、建筑距脊0.6距顶1.5最低缆距屋脊或平顶河流1.0最低缆到最高桅杆顶市区树木1.5最低缆距树顶郊外树木1.5最低缆距树顶通信线路8.50.6双方缆线间距电力线1KV—10KV220KV—110KV3154KV－220KV4（二）新设电杆1、位置：不宜设置在建筑物的进出口处、公路路肩上或公路与排水沟之间及地势低洼、地形不稳定的位置。2、洞深：见下表：水泥电杆杆洞洞深表杆长（米）7.08.09.010.0洞深(米)综合土、软石1.41.51.61.7坚石1.01.11.21.3注：测量方法以斜坡洞的下沿为测量参照物。3、新设电杆及新设地锚埋设夯实：回土必须分层（30cm）夯实，培土高出地面15－20cm，杂草、稀泥、冻结夹雪的土块、大石块不得填入洞内，市区地段应回土夯实，恢复路面。4、杆根加固装置：应符合有关要求。5、电杆垂直：杆路在直线段上不得有眉毛弯，S弯，杆根左右偏差小于5cm；杆梢与杆身应垂直，前后左右倾斜不得超过1/3梢径；角杆杆根向内角内移半个杆根，杆梢向外角倾斜5－10cm；终端杆向拉线方向倾斜10－20cm。线路施工技术要求第3页共11页6、杆号编写：杆号应面向道路一侧,式样按照云南移动标准执行。（三）拉线及撑杆1、拉线程式及规格：直线段上每8－16根电杆设一组双方拉线，每32－64根电杆设一组四方拉线。在水田里可用H杆代替双方、四方拉线。100m以上长杆档需要装设双方拉线。角杆及其设置见下表：角杆允许的最大角深表：单位：米吊线及光缆吊挂条数1条吊线架1～2条光缆2条吊线架2～4条光缆3条吊线架3～6条光缆4条吊线架4～8条光缆角深轻、中负荷区12121212重、超重负荷区10101010注：角深超出以上标准时需改为终端拉线或另选路由。在水泥电杆上架设光缆，角杆拉线程式如下表：角杆拉线程式表负荷区拉线吊线及程式光缆角深（米）1条吊线架1～2条光缆2条吊线架2～4条光缆3条吊线架3～6条光缆4条吊线架4～8条光缆轻、中≤3.51×7/2.21×7/2.21×7/2.62×7/2.23.6—7.51×7/2.21×7/2.61×7/2.2，1×7/2.62×7/2.67.6—101×7/2.61×7/2.21×7/2.62×7/2.62×7/2.610.1—121×7/2.61×7/2.21×7/2.62×7/2.62×7/2.6重、超重≤3.51×7/2.21×7/2.61×7/2.21×7/2.61×7/2.21×7/2.63.6—7.51×7/2.61×7/2.21×7/2.62×7/2.62×7/2.67.6—101×7/2.62×7/2.61×7/2.61×7/3.02×7/3.010.1—122×7/2.22×7/2.62×7/3.02×7/3.0对于不适宜装设拉线的转角杆，可考虑撑杆来平衡转角张力。见下表：线路施工技术要求第4页共11页坡度变更杆平衡拉线装设表拉线程式坡度变更负荷区2/10—2.9/103/10—3.9/10超过4/10轻、中负荷区1×7/2.21×7/2.6重、超重负荷区1×7/2.21×7/2.6另选路由2、拉线方位与缠扎规格：角杆、撑杆拉线位置应在角的平分线上，双方拉及顺线拉分别和线路进行方向垂直及平行；拉线上把、中把的缠扎规格如下：1)拉线上把：7/3.0钢绞线，拉线衬环－双槽夹板－间隔3cm－双槽夹板－间隔5cm－3.0F缠扎10cm－间隔5cm－包头3cm－结束；7/2.6以下钢绞线，拉线衬环－双槽夹板－间隔5cm－3.0F缠扎15cm－间隔5cm－包头3cm－结束。2)拉线中把:7/3.0钢绞线，拉线衬环－3.0F缠扎20cm－间隔30cm－3.0F缠扎10cm－间隔5cm－包头3cm－结束；7/2.6...
